Đế Radio Lưới Cổ Điển (Vintage Mesh Radio Base)

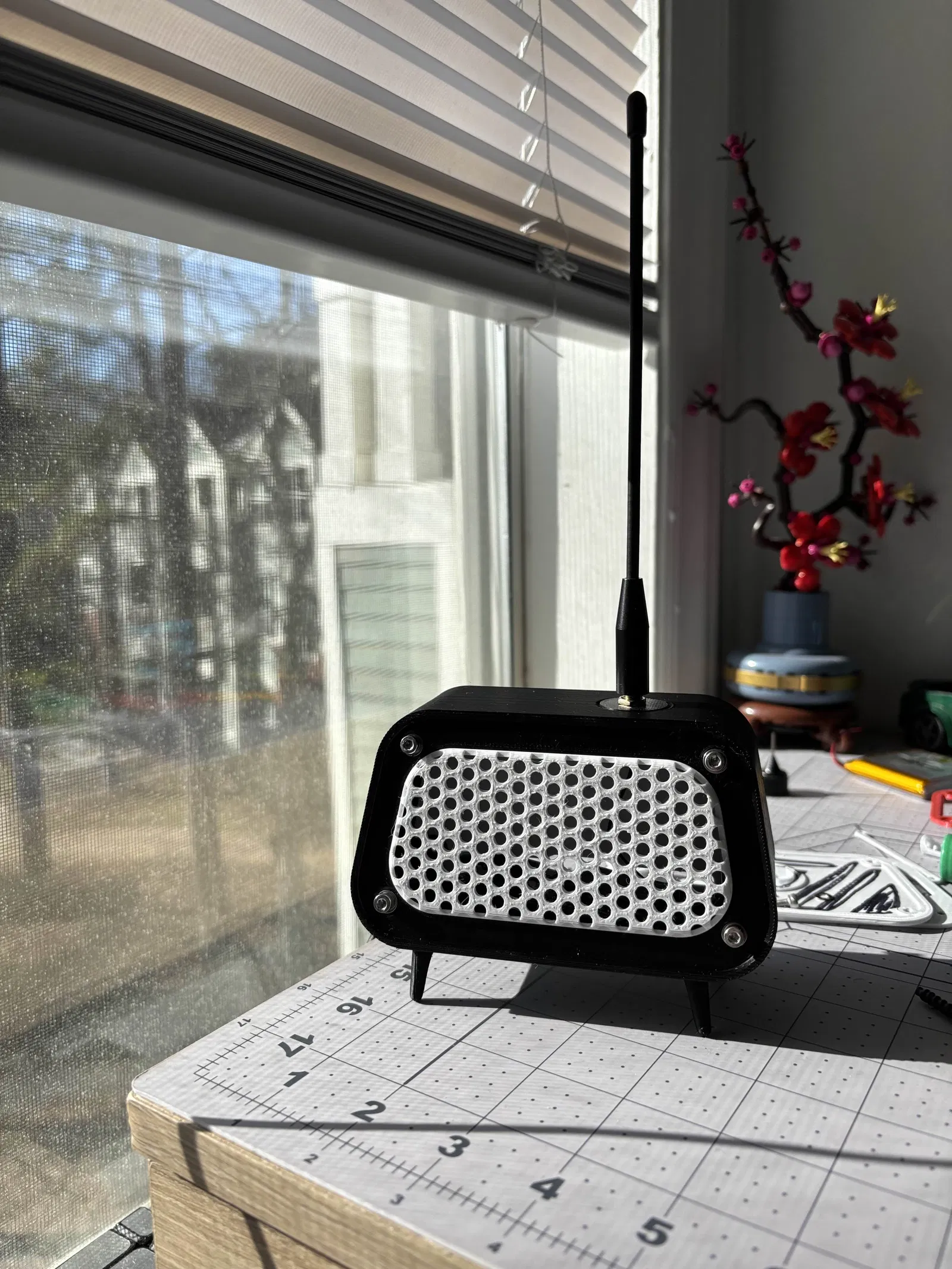

Mẫu theo phong cách radio cổ điển để làm vỏ/đế chứa linh kiện điện tử cho node Meshtastic hoặc MeshCore. Gồm base, faceplate, mesh, backplate và tuỳ chọn feet, antenna adapter; lắp bằng bu lông M3.
Mô tả
Các chi tiết cần in:
1x Radio Base
1x Faceplate Base
1x Faceplate Mesh
1x Backplate
4x Feet (tuỳ chọn)
1x Antenna Adapter (tuỳ chọn)
Frontplate, backplate và feet được gắn vào base bằng bu lông M3 và ê-cu lục giác. Mình đã dùng bu lông 6mm, nhưng loại dài hơn vẫn dùng được mà không bị cấn. Phần faceplate mesh nên ép (press fit) vào đúng vị trí, tuy nhiên có thể bạn sẽ cần scale lên hoặc xuống một chút để nó giữ chắc hơn.
Frontplate và backplate có cùng kích thước, nên bạn linh hoạt chọn bên nào làm “mặt trước” tuỳ ý.
