Thước lấy dấu in 3D dùng lưỡi Veritas Wheel Gauge

Tác giả agmcmll

Lượt tải
2
Lượt thích
1
Lượt coi
66

File 6 1,6 MB

  • Marking_Gauge-wheel-cutter-Wedge_1770865720.stepSTEP · 20,1 KB
  • Marking_Gauge-wheel-cutter-Body_1770865721.stepSTEP · 83,6 KB
  • Marking_Gauge-wheel-cutter-beam_1770865722.stlSTL · 361,6 KB
  • Marking_Gauge-wheel-cutter-Body_1770865723.stlSTL · 1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#218135
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

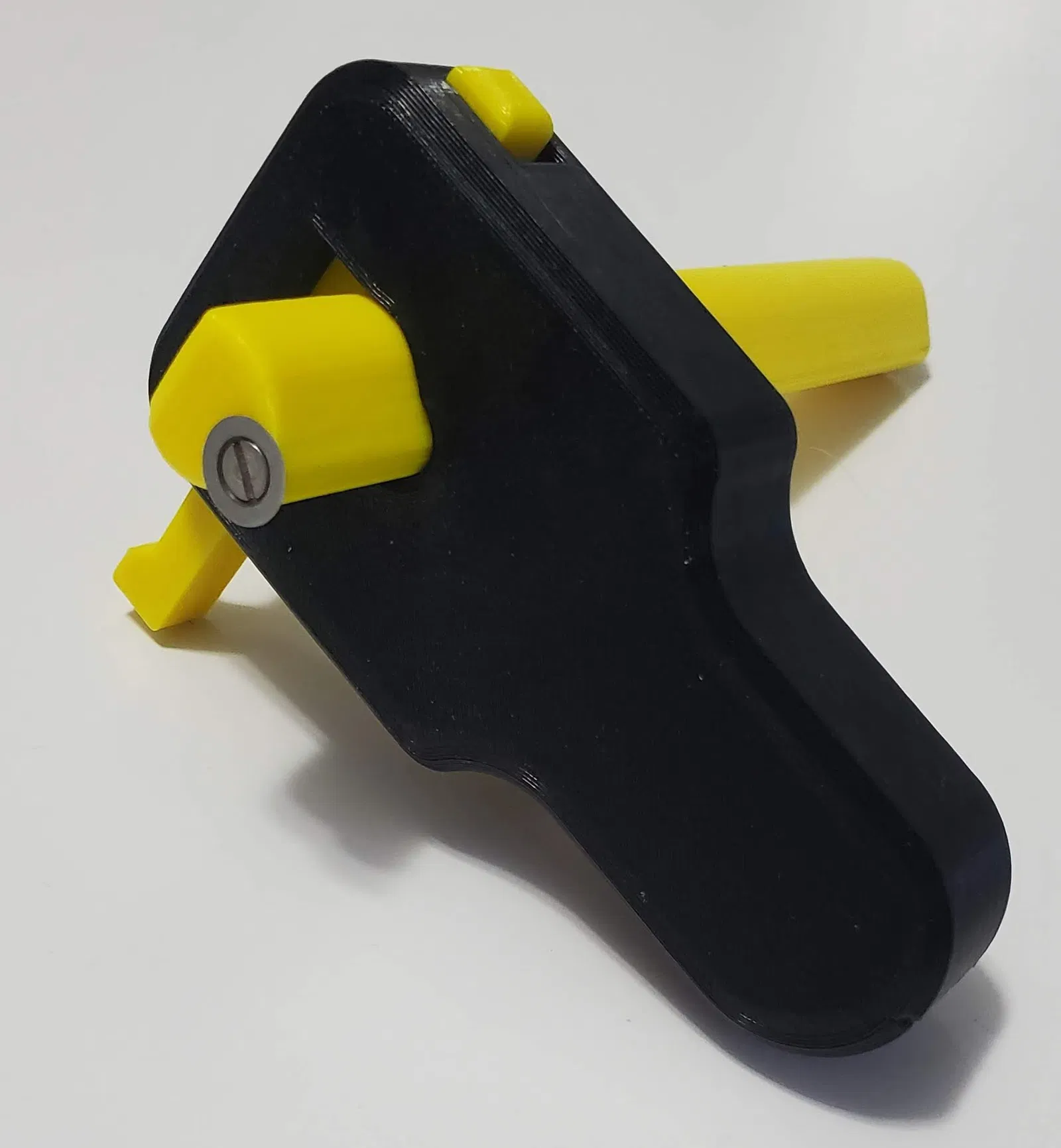

Đây là một marking gauge in 3D, dùng lưỡi (blade) của Veritas wheel gauge khoảng ~$6 CAD. Link lưỡi mình dùng: https://www.leevalley.com/en-ca/shop/tools/hand-tools/marking-and-measuring/marking-accessories/102171-replacement-wheel-for-veritas-standard-wheel-marking-gauge

Phần lưỡi lý tưởng là được giữ bằng một vít countersink, loại #4-40 hoặc M3 (tự taro vào beam). Vít càng dài thì ren càng chắc/bền hơn, nhưng mình chỉ làm lỗ sâu 45mm nên chiều dài fastener sẽ bị giới hạn theo đó.

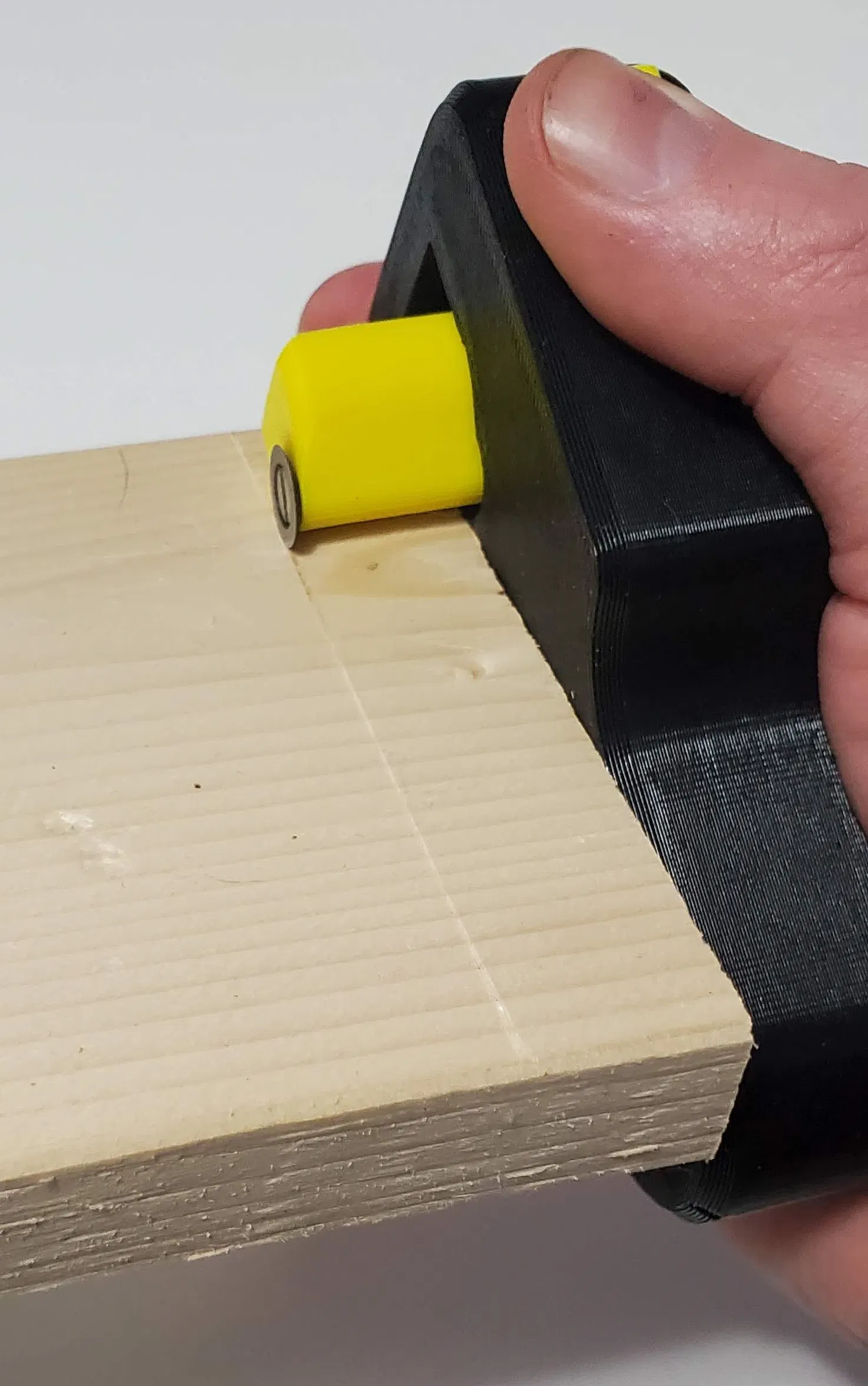

Mẫu của mình in PETG và xài rất ổn. Mấy cái này hoạt động tốt nhất khi thoa một ít sáp lên wedge và mặt trên của beam, nhưng đừng thoa ở mặt dưới của beam—chỗ đó cần ma sát để khóa chặt mọi thứ.

In không cần supports, có kèm file STEP nếu bạn cần chỉnh sửa cho đúng nhu cầu của mình.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
6
Tổng dung lượng
1,6 MB
File lớn nhất
1 MB
