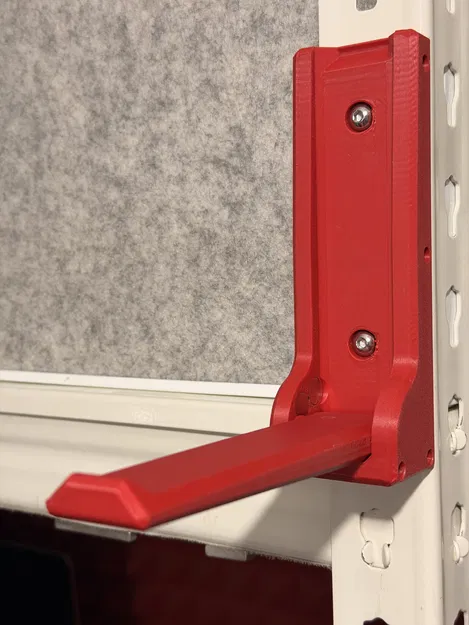

Móc Treo Tường “Totally Not Over-Engineered”

The Totally Not Over-Engineered Wall Hook

Tại sao xài một cái móc tường thụ động khi có thể chơi hẳn cơ cấu?

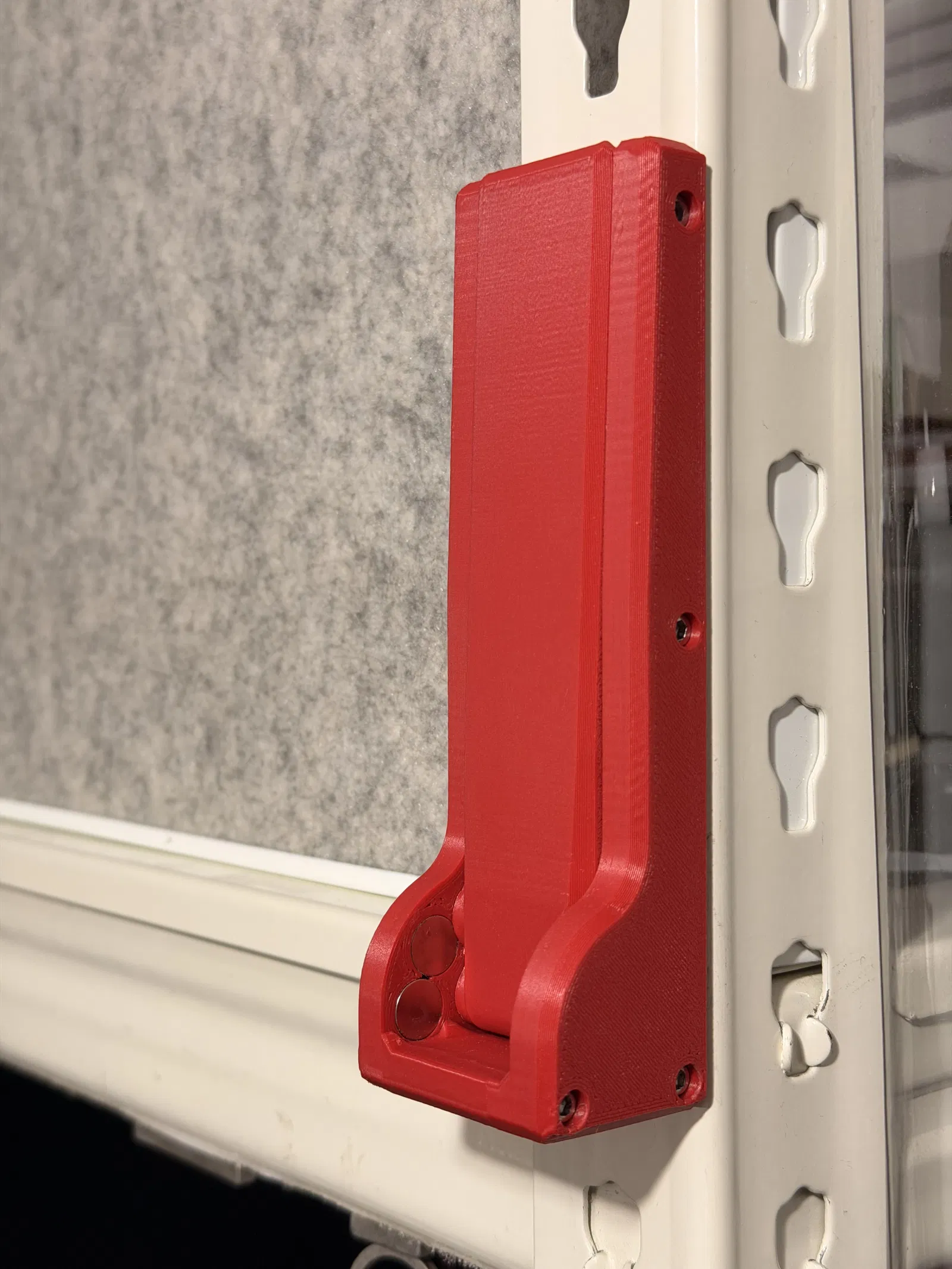

Không có kiểu lưng chừng lỏng lẻo ở giữa. Đây là một chốt từ bistable “chuẩn bài”, kéo móc mở hoặc đóng với một cú “snap” nghe/cảm cực đã.

Chuyển động mượt và lặp lại ổn định nhờ bản lề dùng chốt định vị (steel dowel pin) chạy trong bạc lót đồng (bronze sleeve bearings), biến một cái móc tường đáng ra rất đơn giản thành một món cơ khí chính xác nho nhỏ. Thiết kế cố tình tránh kiểu trục xoay nhựa cọ nhựa (printed-on-printed pivots) để tăng độ bền, cảm giác vận hành và giảm mòn về lâu dài.

Ừ, đúng là không cần thiết thiệt. Đó mới là cái hay.

Tính năng chính

• Chốt từ bistable thật — không có vị trí trung tính

• Snap action “đã tay”

• Bản lề chốt dowel pin với bạc lót đồng

• Đã test tải tới 5 kg với thông số 4x0.6mm

• Gắn bằng băng keo hai mặt / VHB hoặc vít M5 đầu button-head

• Lỗ bắt vít dạng rãnh (slotted) để canh chỉnh linh hoạt

Danh sách vật tư (BOM)

Tất cả kích thước theo hệ metric.

• Nam châm Neodymium — 8 cái, Ø10 mm × dày 2 mm

• Chốt thép (steel dowel pin) — 1 cái, Ø5 mm × dài 45 mm

• Bạc lót đồng (bronze sleeve bearings) — 2 cái, Ø5 mm ID × Ø7 mm OD × dài 8 mm

• Vít lục giác chìm đầu trụ (socket cap screws) — 4 cái, M3 × 45 mm

• Tán lục giác (hex nuts) — 4 cái, M3

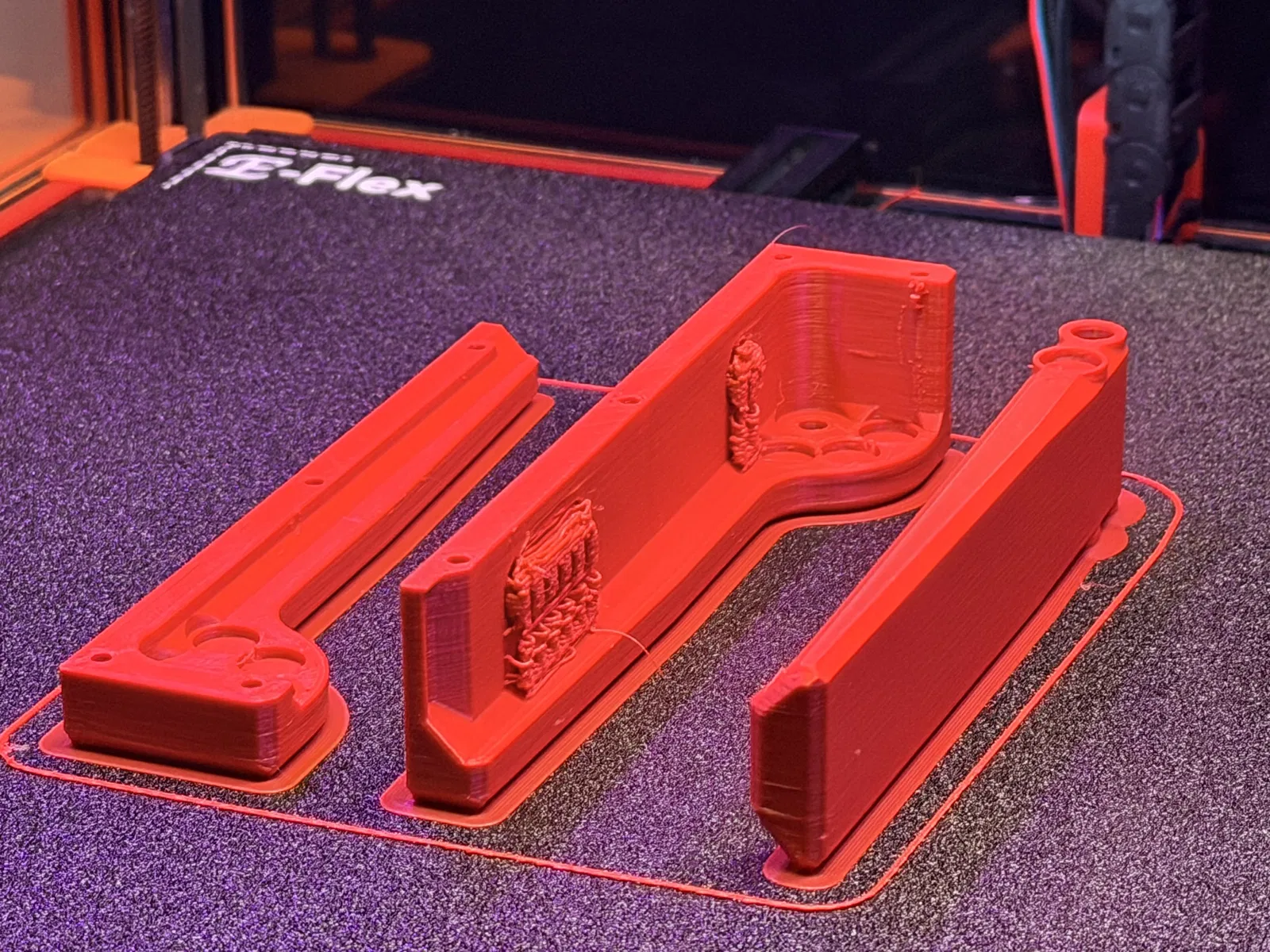

Cài đặt in (Print Settings)

• Layer height: 0.2 mm

• Outer walls: In chậm hơn để bề mặt đẹp nhất, vì model có nhiều overhang 45°

• Adhesion: Dùng brim để tránh cong vênh

• Walls: Tăng số lớp tường để mạnh hơn

Lắp ráp

0. Kiểm tra độ khớp của ốc M3

Trước khi lắp, kiểm tra độ khớp của toàn bộ lỗ M3. Các lỗ này được thiết kế hơi chặt có chủ ý để tăng độ cứng và độ chuẩn khi canh hàng.

• Nếu cần, vặn thử một con ốc M3 xuyên qua vài lần, hoặc

• Khoan nhẹ làm sạch lỗ bằng mũi khoan 3.0 mm.

Không được nới lỗ quá tay.

1. Ép bạc lót

Ép cẩn thận bạc lót đồng vào cả hai bên của Part C.
Dùng chốt Ø5 mm làm cây canh để giữ cho bạc thẳng hàng và vuông góc.

2. Kiểm tra độ thẳng hàng của bản lề

Luồn chốt qua Part C và kiểm tra xem nó xoay có mượt không.

• Nếu xoay không mượt, đặt Part C lên heated print bed khi vẫn gắn chốt.

• Để chi tiết nguội hoàn toàn khi chốt vẫn nằm trong, rồi kiểm tra lại độ mượt.

3. Gắn nam châm vào Part C

Nhỏ một giọt nhỏ cyanoacrylate (super glue) vào từng hốc nam châm.
Gắn 2 viên nam châm vào Part C, đảm bảo cùng một cực nam châm hướng ra ngoài ở cả hai viên.

4. Gắn nam châm vào Parts A và B

Nhỏ một giọt nhỏ cyanoacrylate (super glue) vào từng hốc nam châm.
Mỗi Part A và Part B có 3 viên nam châm xếp theo hình cung.
Gắn nam châm sao cho cực tính đi theo thứ tự dọc theo cung như sau:
hút → đẩy → hút (so với các nam châm trong Part C).

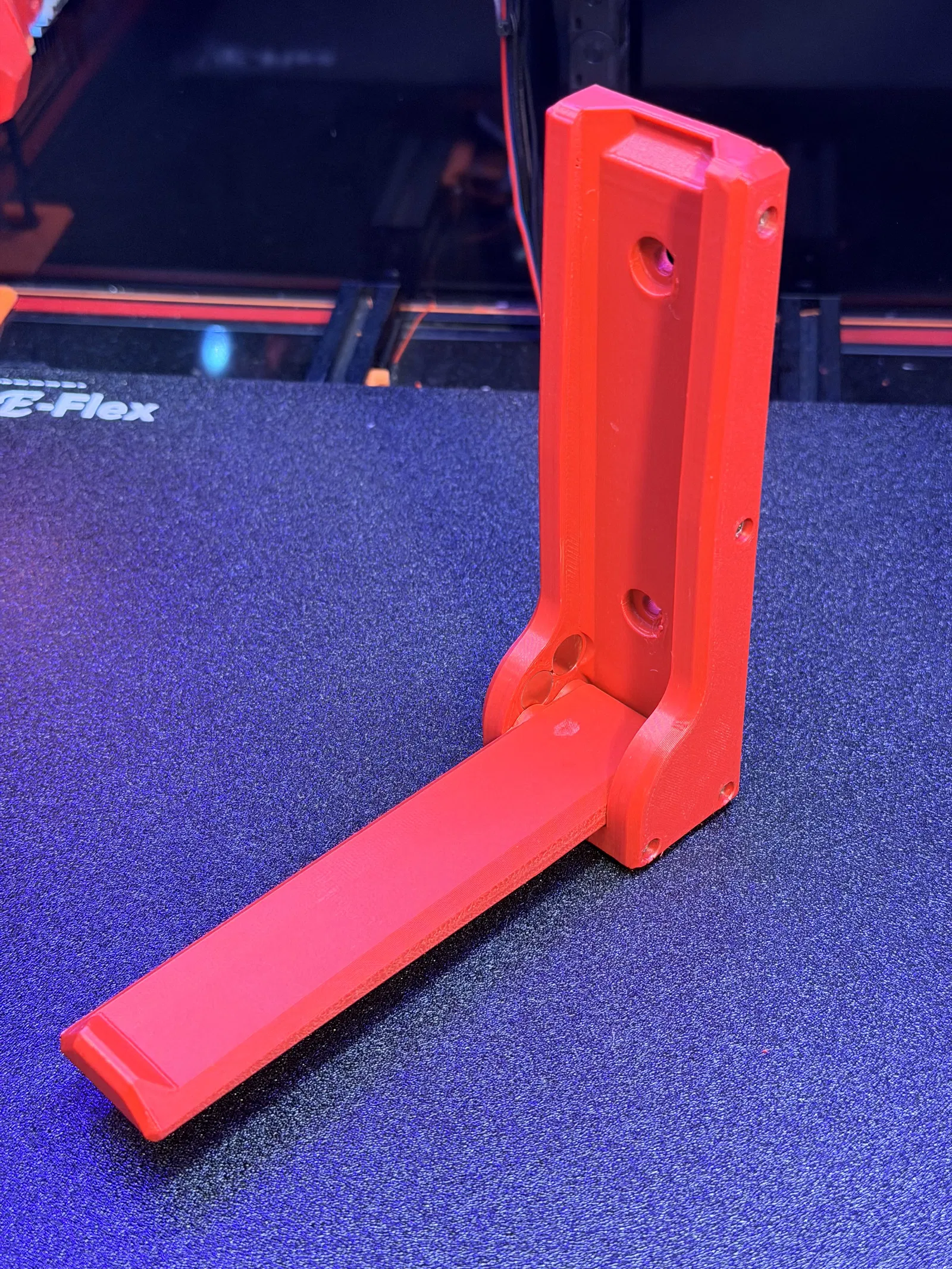

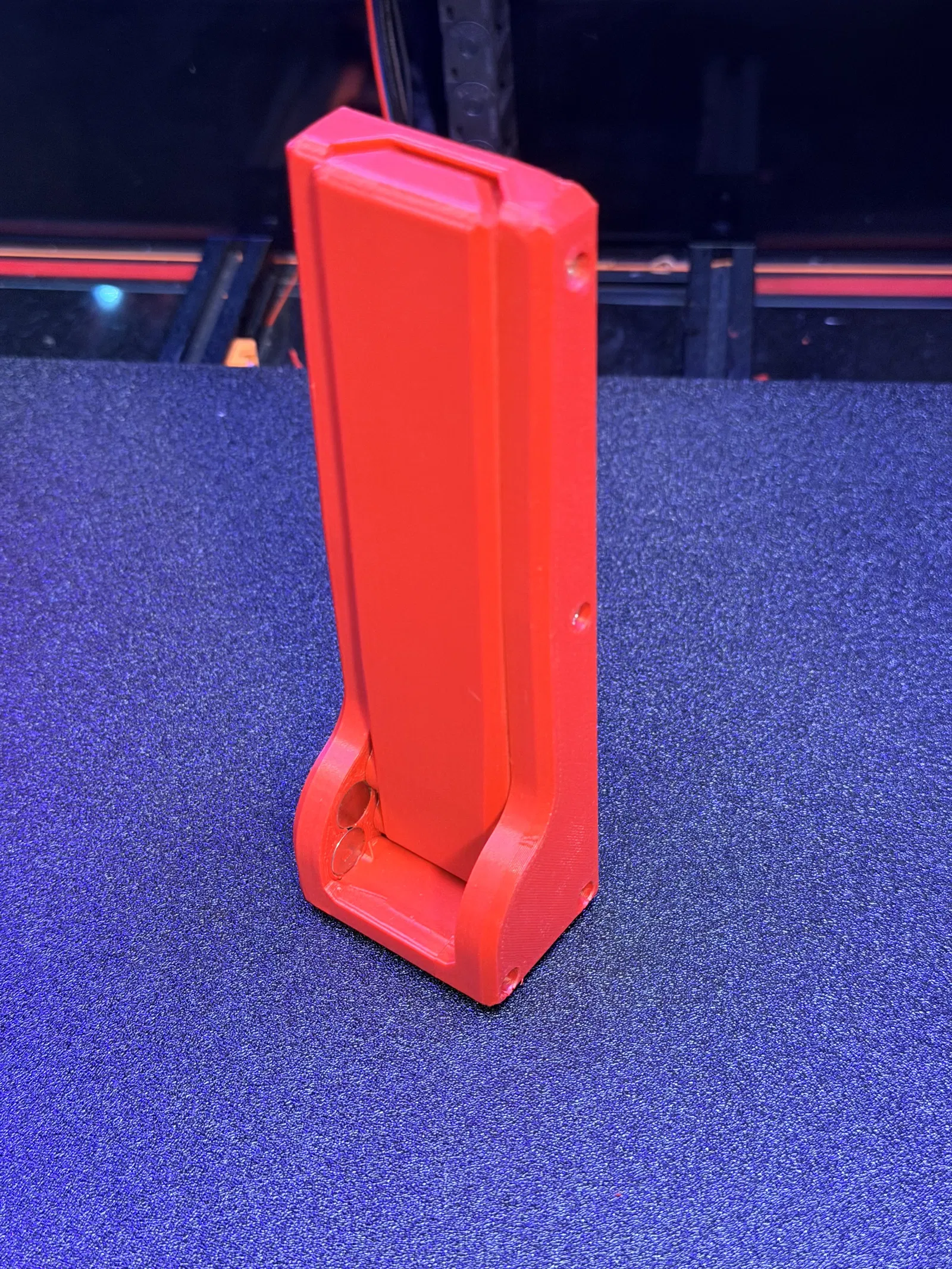

5. Lắp hoàn chỉnh và kiểm tra hoạt động

Lắp Parts A, B và C bằng vít M3 và tán lục giác. Siết đều tay tới vừa khít. Không siết quá chặt.

Gập/mở thử theo hành trình và xác nhận xoay mượt và snap rõ ràng. Móc phải “bật” dứt khoát mở và đóng, không bị kẹt.

Vì Part C được thiết kế chỉ chừa 0.2 mm clearance, có thể cần chà nhám nhẹ các bề mặt tiếp xúc nếu chất lượng in chưa hoàn hảo. Chà ít thôi và thử lại thường xuyên.

Lưu ý

Khả năng chịu tải còn tùy vật liệu, cài đặt in và cách gắn lên tường.
