Hút khói cho trạm hàn với IKEA UPPÅTVIND

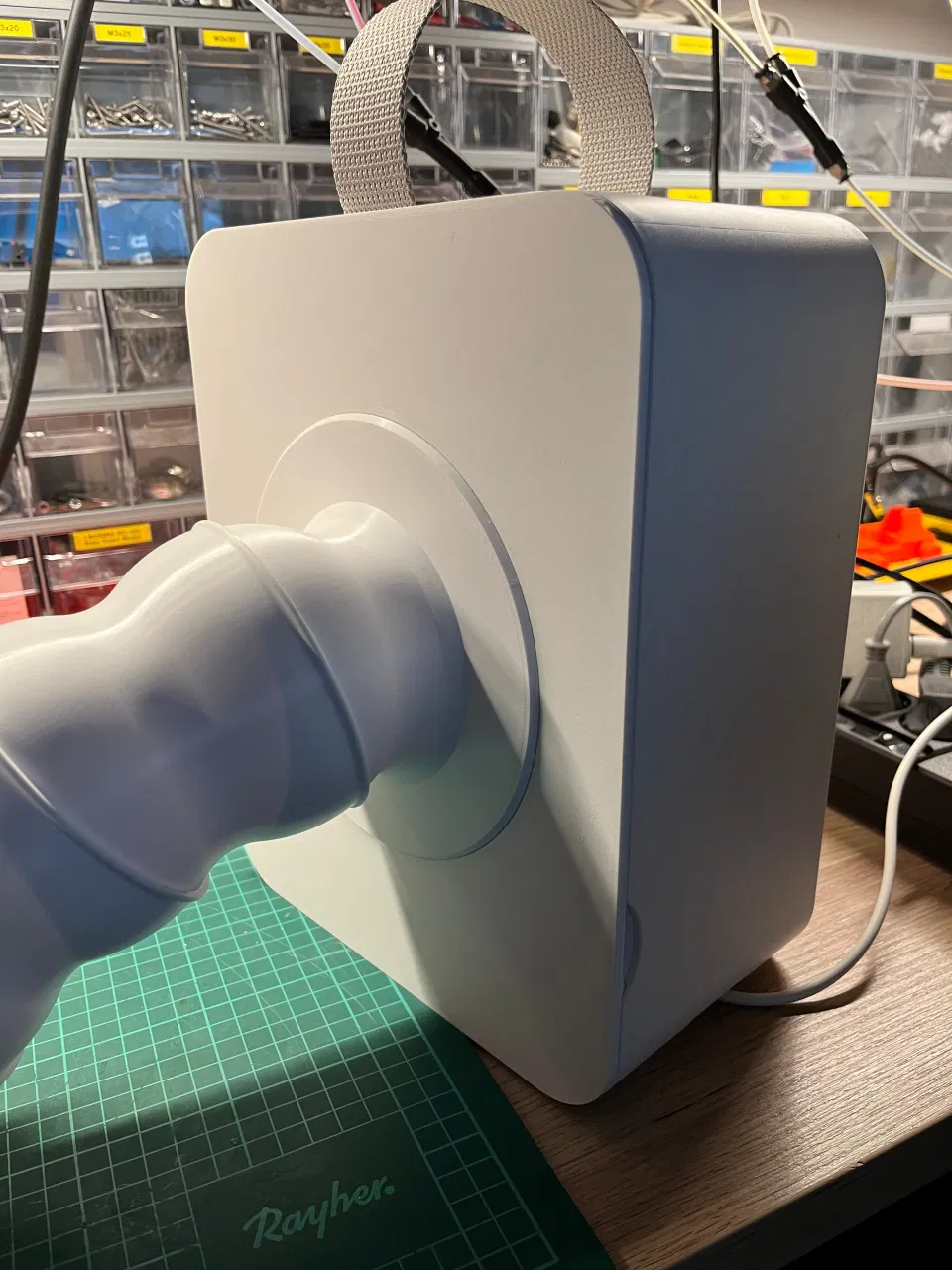

Bộ hút khói cho trạm hàn dùng máy lọc không khí IKEA UPPÅTVIND, kết hợp ống Flexible segmented hose 100mm và một chi tiết nối in 3D. Dễ in, không cần support; có thể thêm aktivkohlefilter 130x130x10 mm.
Mô tả

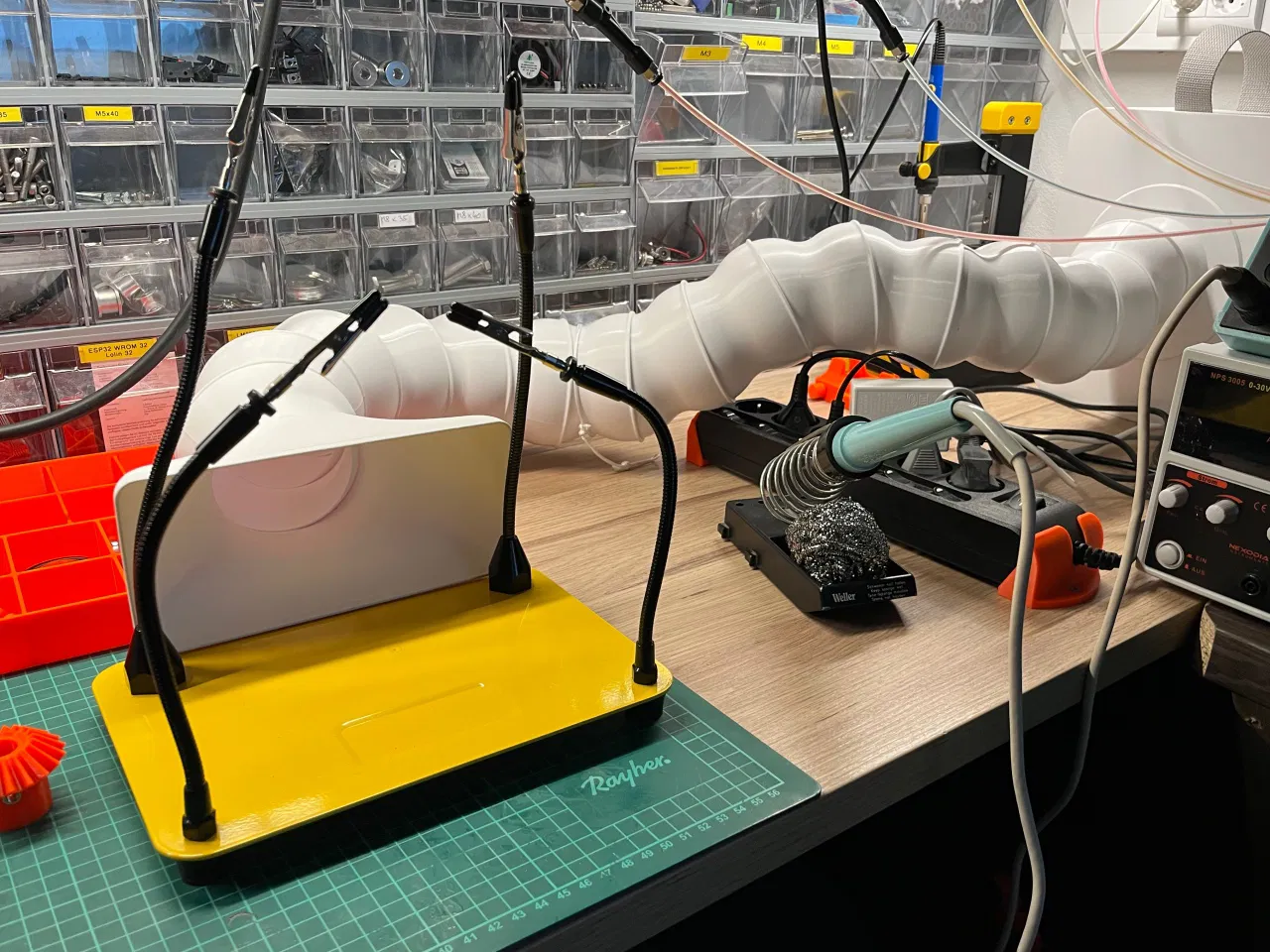

Để khỏi phải hít hoài cái khói không tốt cho sức khỏe khi hàn, mình cần làm một bộ hút khói. Mình không muốn dùng PC fan hay mấy kiểu tương tự vì thấy thao tác khá lỉnh kỉnh. Vậy nên mình chọn IKEA UPPÅTVIND.
Để đưa “ống hút” lại gần mối hàn nhất có thể, mình dùng mẫu ****. Giờ chỉ còn thiếu một miếng nối, bạn có thể tải về ở đây.
Hai chi tiết in này làm khá dễ, chọn vật liệu gì cũng được.
-
Chiều cao lớp (Layer height): 0,2 mm
-
Perimeter: 3
-
Support: không
-
Infill density: 15%
-
Infill pattern: Gitternetz
Cả hai chi tiết in cần dán keo lại với nhau và lắp thêm các phần còn lại.

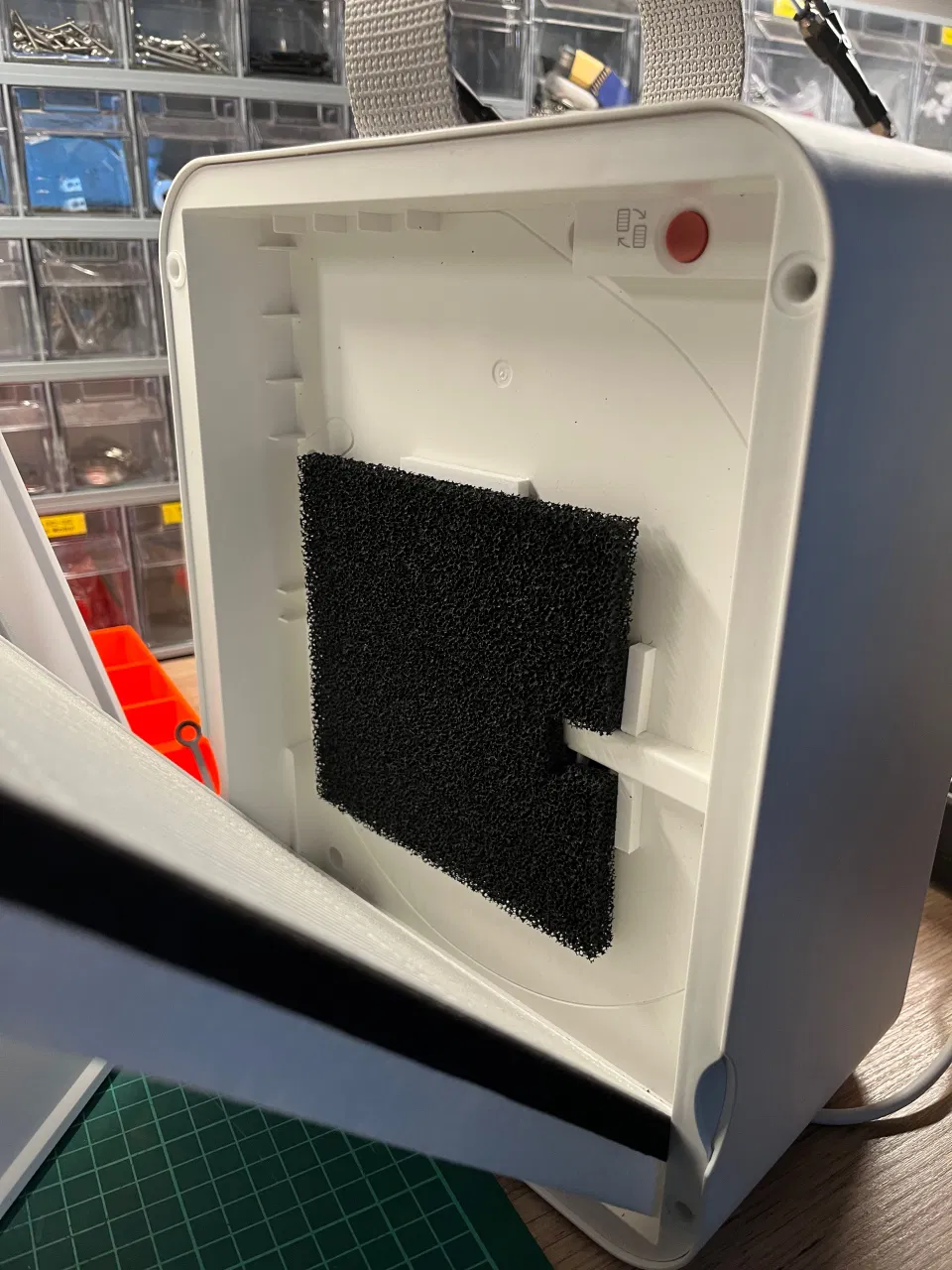

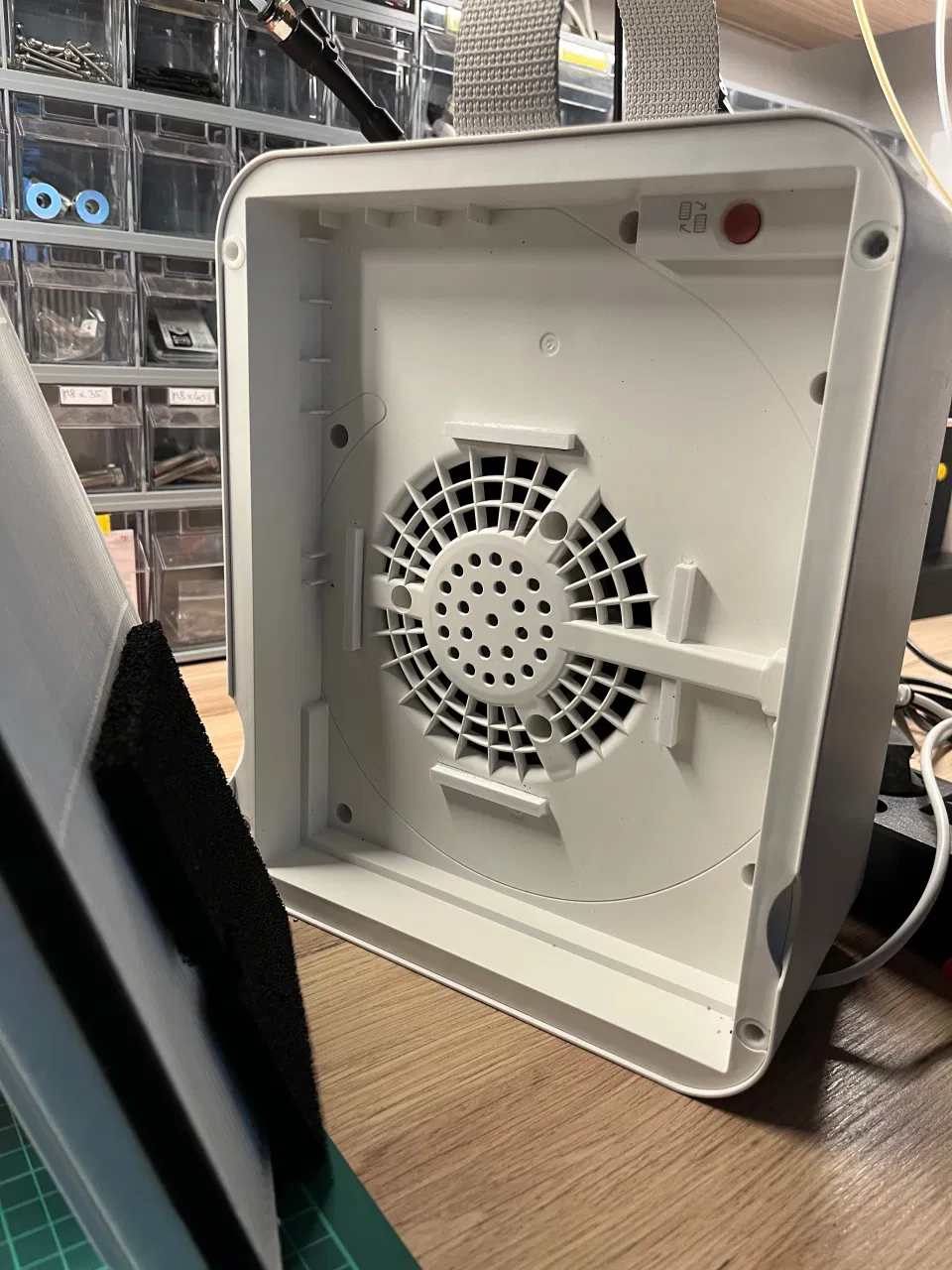

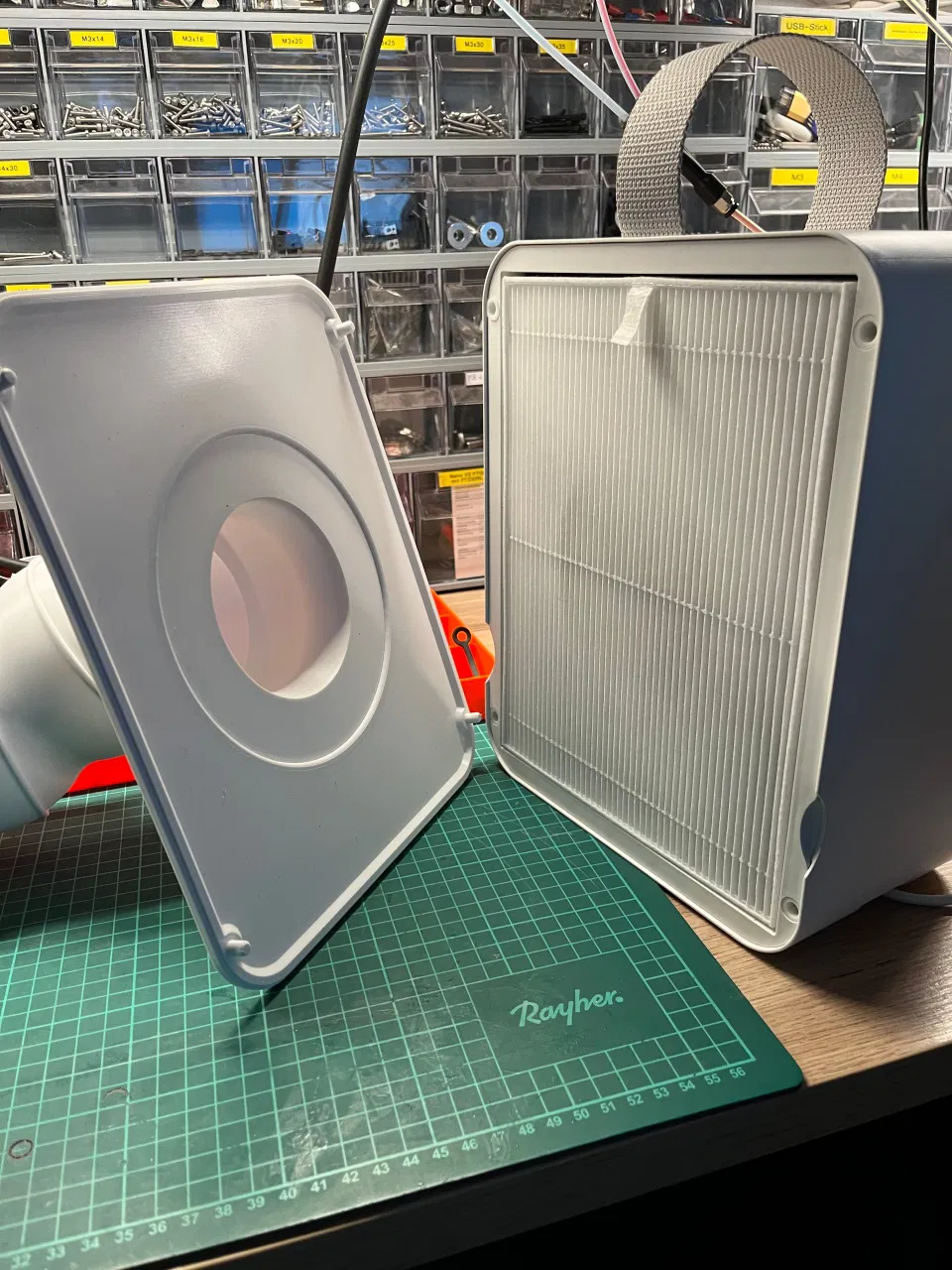

Trong quạt, mình có kẹp thêm một Aktivkohlefilter 130x130x10 mm nằm giữa màng lọc bụi và phần cửa hút. Để cố định, mình in 4 thanh nhỏ rồi dán quanh miệng hút.
