Khuôn in 3D để đúc khối PDMS 4x2

Khuôn in 3D này được dùng để đúc các khối PDMS kích thước 4x2, tương thích LEGO. Các khối này dùng thuốc nhuộm Luminescent Solar Concentrator (LSC) để tạo màu và độ trong suốt. Khuôn giúp làm prototype nhanh, thay thế chi tiết dễ, và tháo sản phẩm ra thuận tiện.

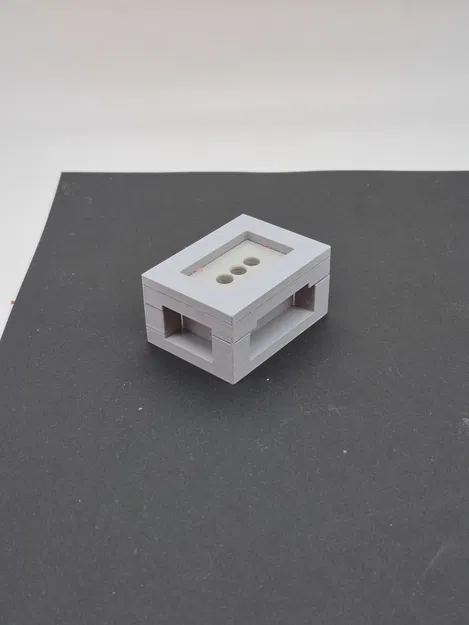

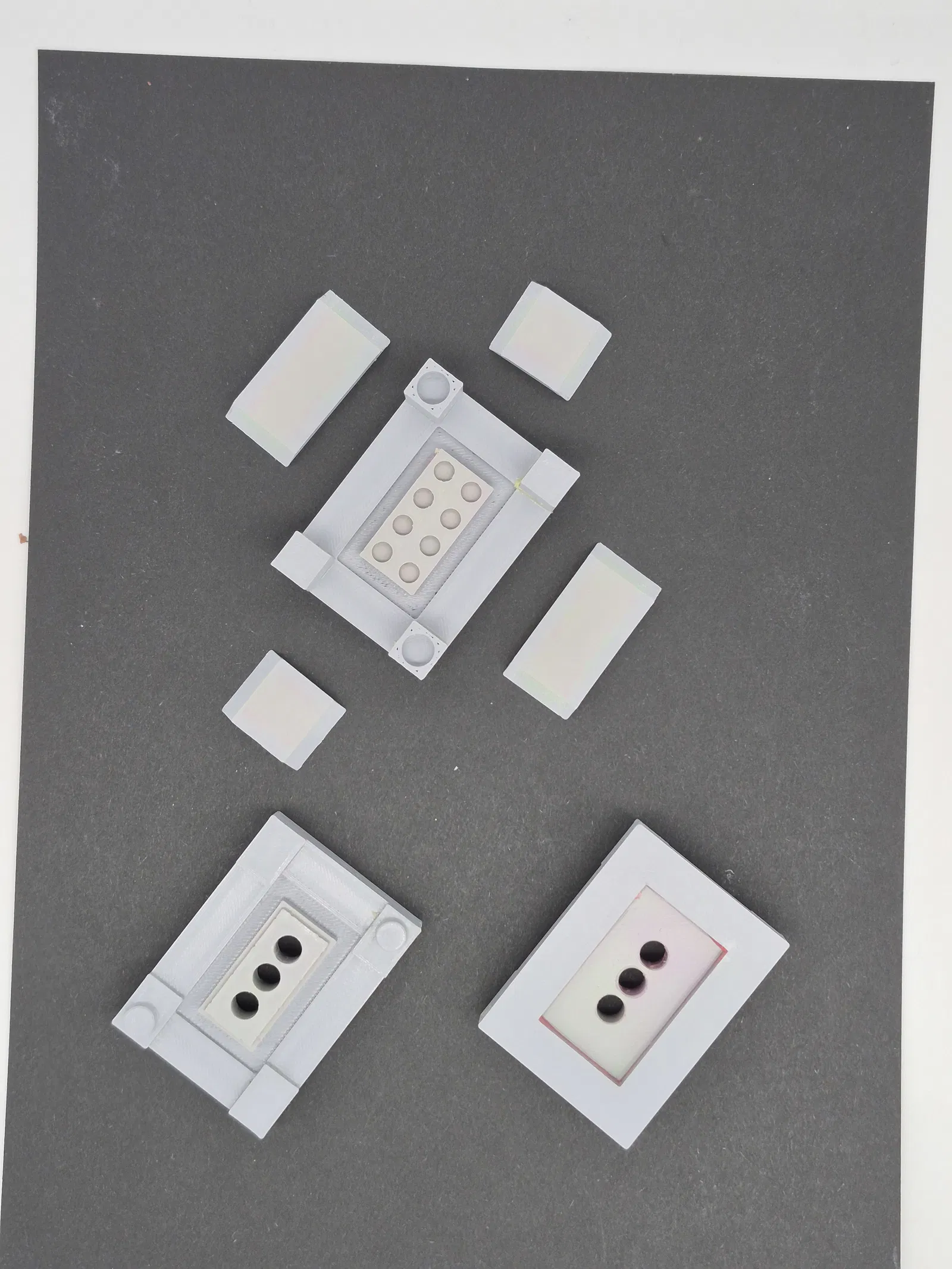

Để đóng khuôn, đặt tất cả các vách vào phần đáy của khuôn rồi dùng lực ép lên hai vách dài cho tới khi phần nắp (top part) khớp vào. Tiếp theo, ép hai vách ngắn cho tới khi phần nắp khớp và đóng kín hoàn toàn. Tùy theo cách làm kín (sealing) và thiết lập in, khi đóng kín có thể xuất hiện một khe hở giữa nửa trên và nửa dưới. Điều này chỉ ảnh hưởng kích thước theo trục Z khoảng vài phần mười milimét.

Để đúc thành công, các mép tiếp xúc của các vách cần được làm kín, bằng cách dán PTFE tape hoặc dùng keo. Nếu dùng keo, bôi keo lên các mép cạnh bên của vách và mép dưới, rồi dán cố định vào phần đáy.

Lưu ý cho người dùng: khi dán keo cố định các vách thì việc tháo khuôn sẽ khó hơn đáng kể và có thể làm hư sản phẩm đúc. Nếu dùng PTFE tape thì các vách vẫn tháo rời được.
