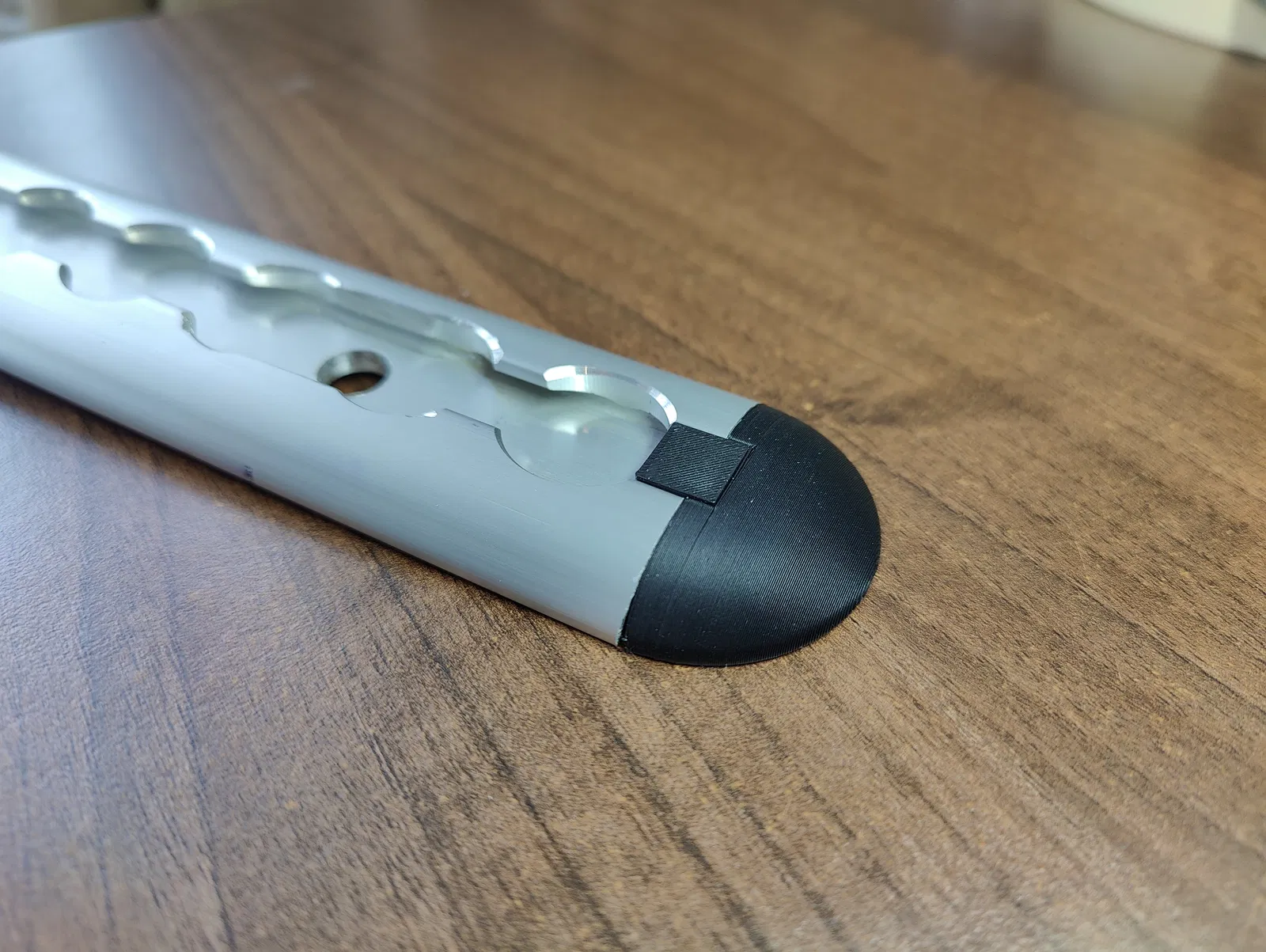

Nắp chụp (End cap) cho curved cargo L track

Mình thiết kế cái end cap này để dùng với loại curved cargo L-Track chưa khoan lỗ mình mua ở link dưới đây:

https://www.mudstuff.co.uk/collections/cargo-control-1/products/cargo-track-curved

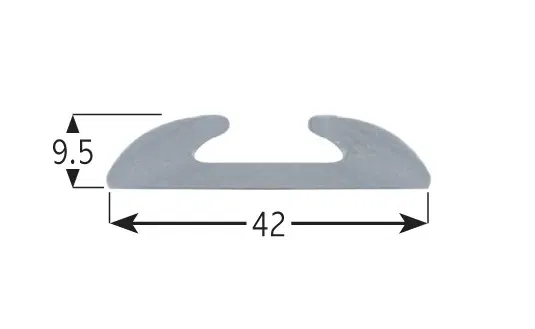

Mình có đính kèm một hình kích thước từ website của họ. Đây là phần mình dùng làm tham chiếu để dựng (model) cái cap.

Các điểm cần lưu ý khi thiết kế

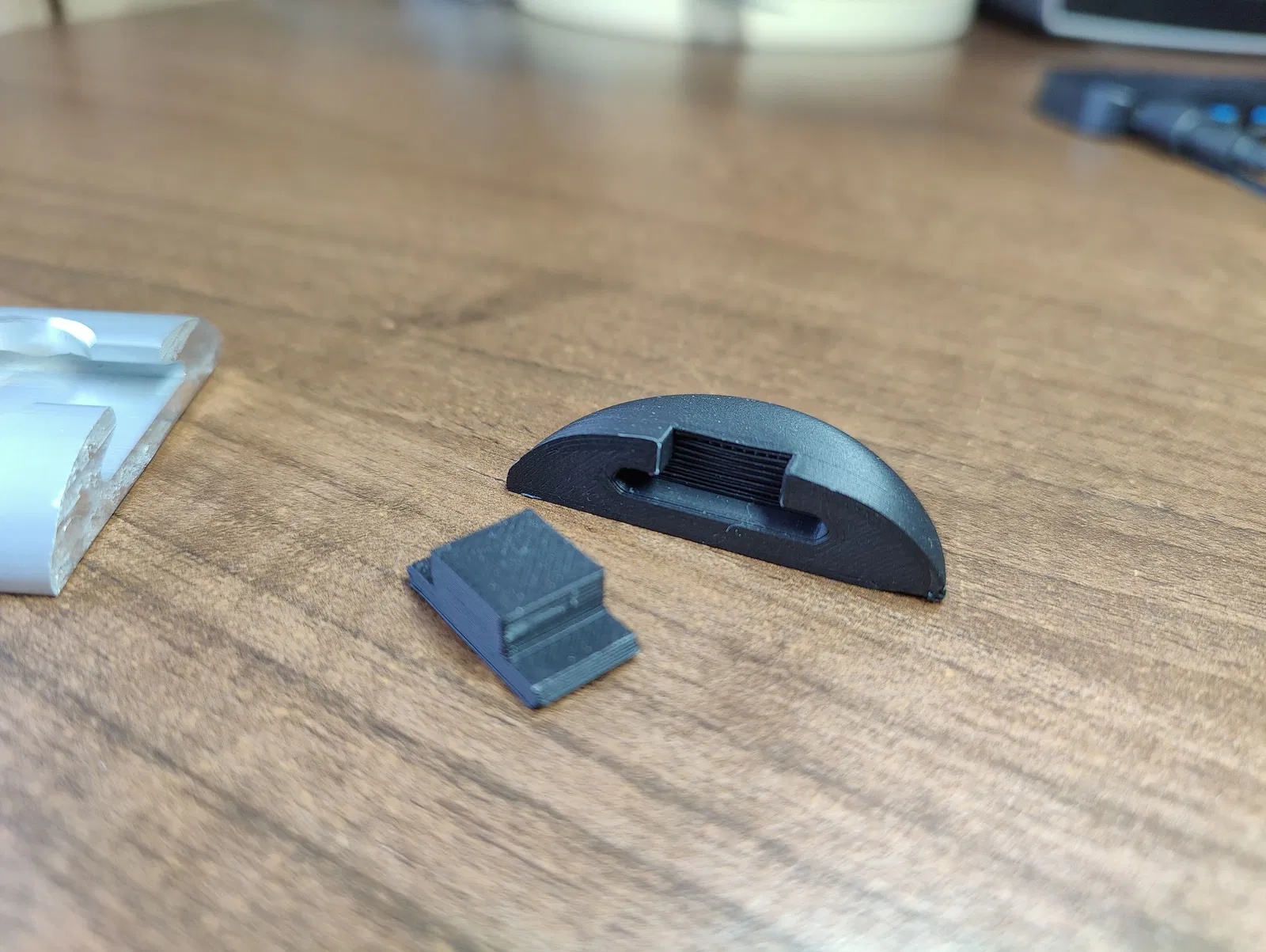

Mình làm thiết kế 2 mảnh để phần insert giữ được độ cứng nhất định, còn phần cap thì bề mặt nhìn đẹp hơn và giảm stepping tối thiểu. (Để giảm chút stepping nhỏ ở phần tip, bạn có thể dùng variable layer heights trong slicer.)

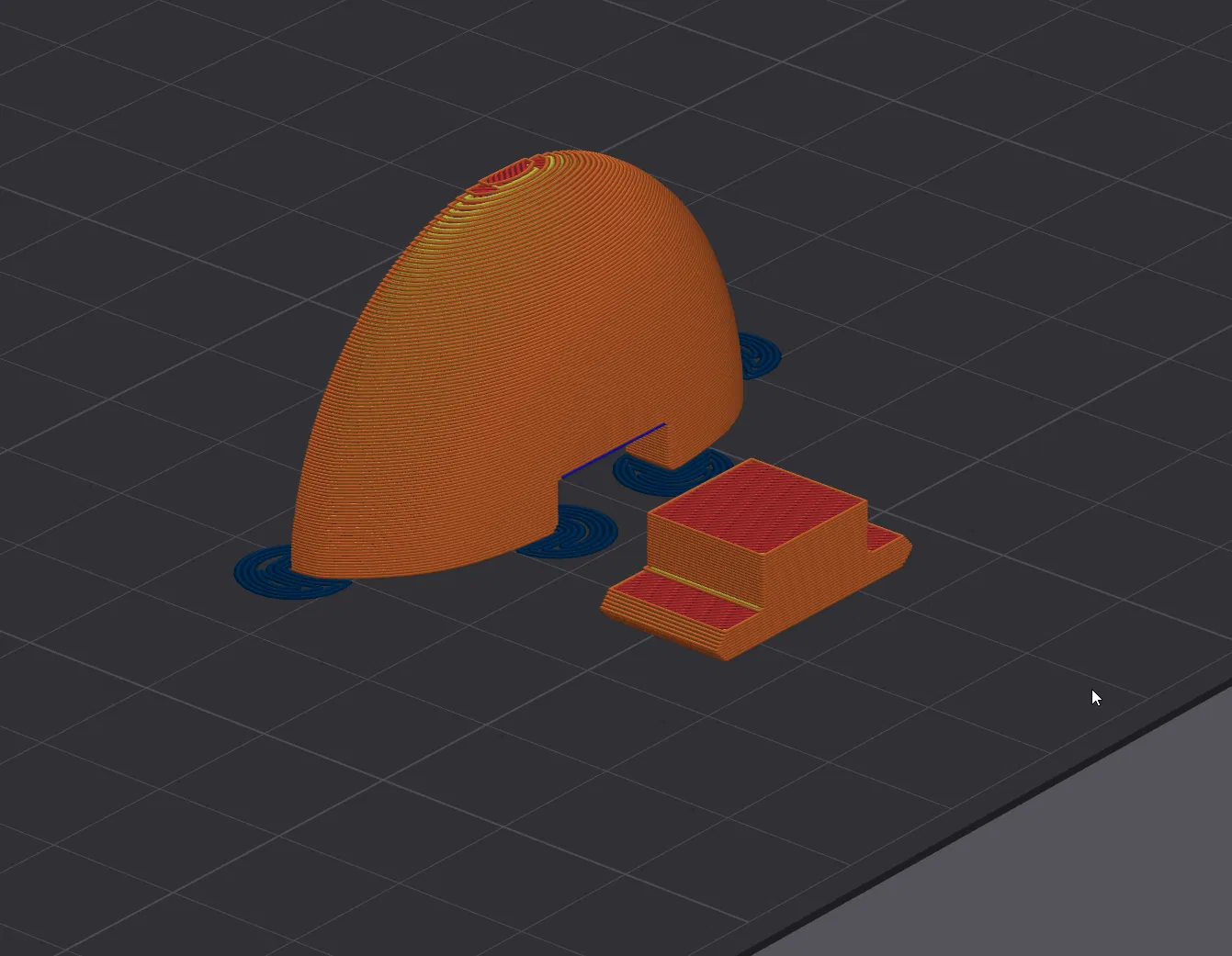

Mình có thêm thủ công vài cái “ears” cho model ngay trong slicer (Orca Slicer) để tăng bám dính (có kèm ảnh model sau khi slice).

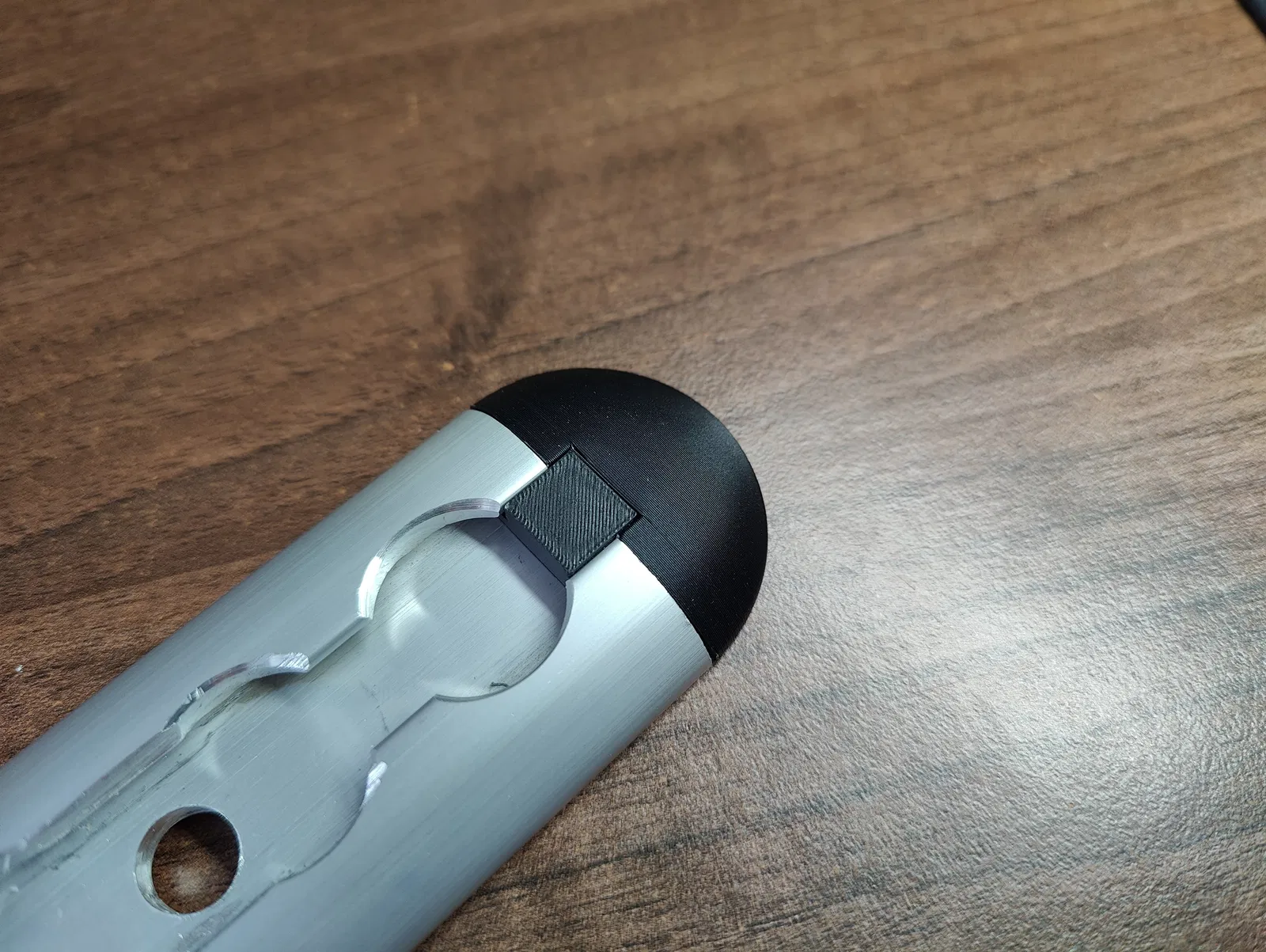

Cái “lỗ” trên cap có một chamfer nhỏ ở mép để dễ canh insert vào và giảm “elephants foot”. Lỗ này cũng lớn hơn kích thước insert 0.05mm. Mình lấy ra khỏi build plate, gỡ ears ra là vừa khít kiểu friction fit. Nếu cần thì bạn có thể dán keo để cố định insert vào cap.

Thiết lập in (Print settings)
Mình dùng profile mặc định “0.2mm standard” cho Bamboo Lab A1 Mini trên Orca, và chỉnh thêm như sau:

Filament = eSun Matte PLA
Inner wall speed - 200mm/s
Brim Type - Painted (xem hình tham chiếu để biết vị trí)
