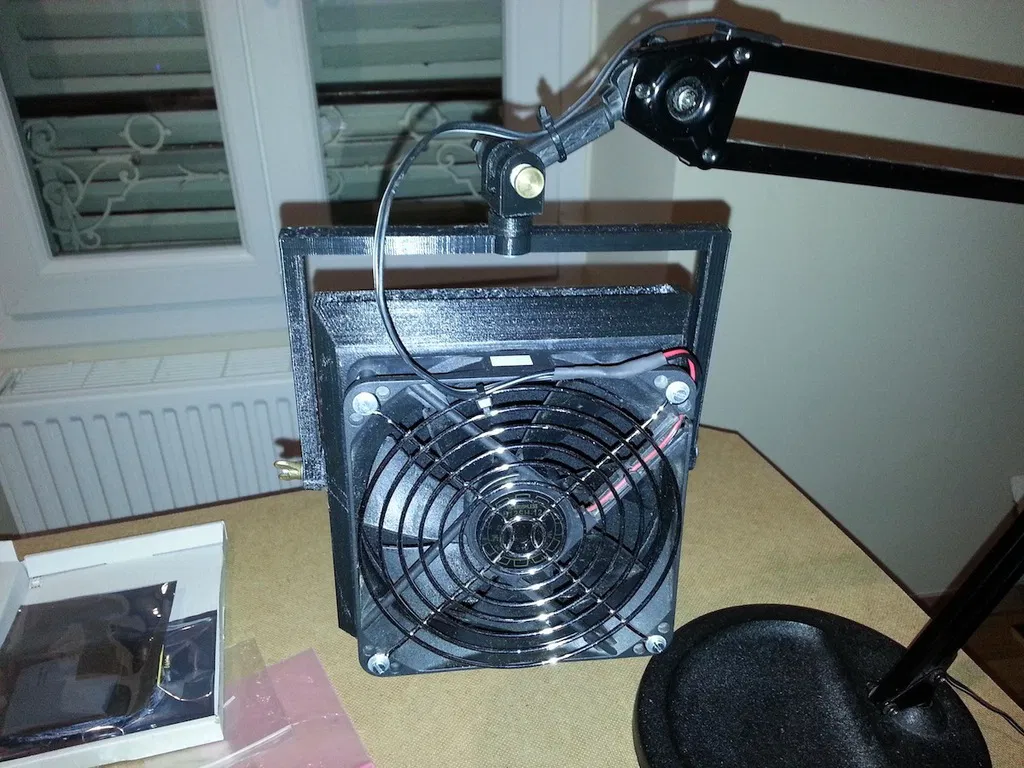

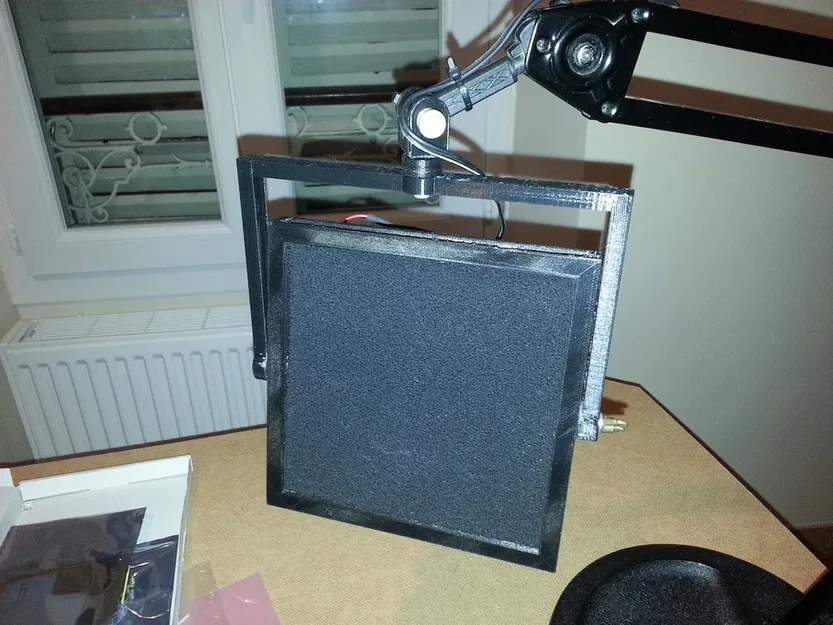

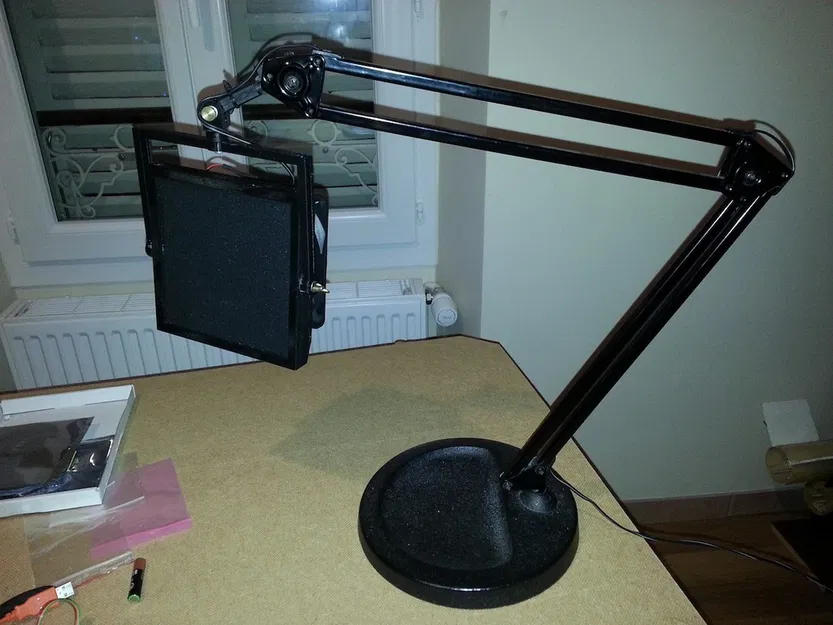

Bộ hút khói kèm ngàm hỗ trợ lọc than hoạt tính

Tự làm bộ hút khói của bạn, rất hữu ích cho anh em làm điện tử!

Phiên bản mới nhất: https://github.com/hugokernel/OpenSCAD\_Things/tree/master/ActiveCarbonExtractor

Bài viết tiếng Pháp trên blog của mình: http://www.digitalspirit.org/blog/2013/10/31/Un-extracteur-de-fum%C3%A9es-fait-soi-m%C3%AAme

Instructions

Danh sách BOM:

• 1 đèn kiến trúc (architect lamp)

• 1 bộ nguồn (power supply)

• 1 quạt (Fan)

• 1 bộ lọc than hoạt tính (active carbon filter)

• 3 bu lông M4

• 3 đai ốc M4

Hướng dẫn:

• Chỉnh file main.scad theo kích thước quạt / filter

• Chỉnh file extractor.scad theo kiểu ngàm/cố định mong muốn với đèn kiến trúc

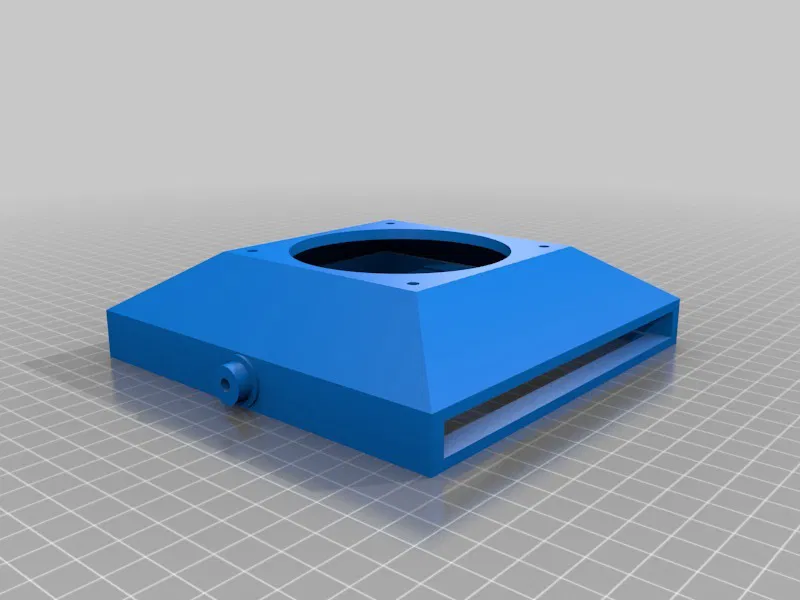

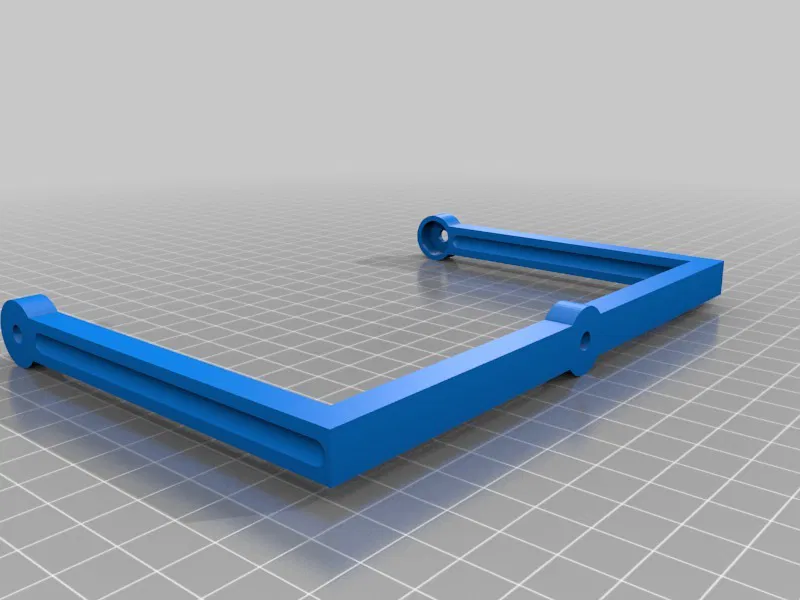

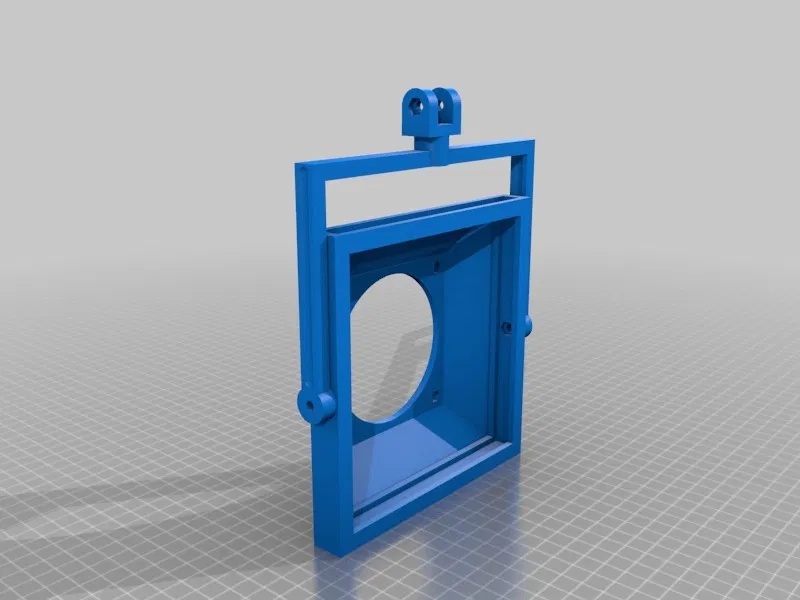

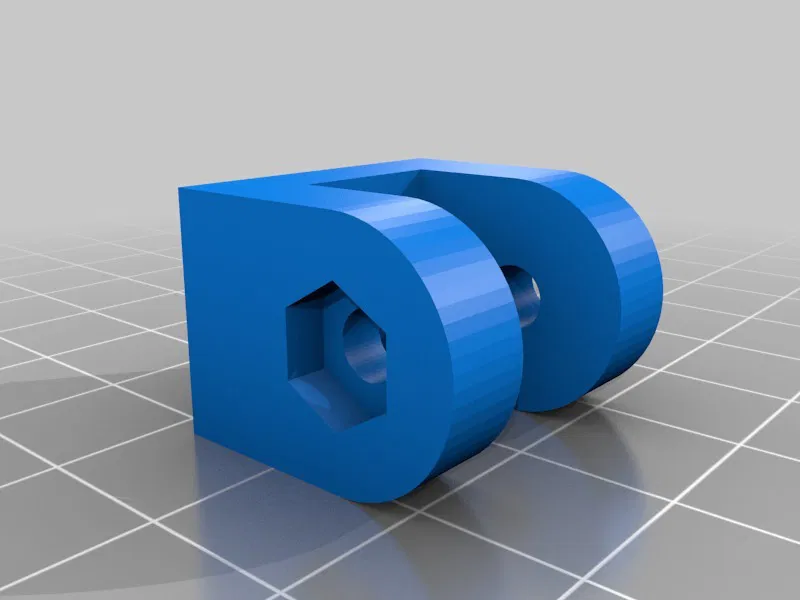

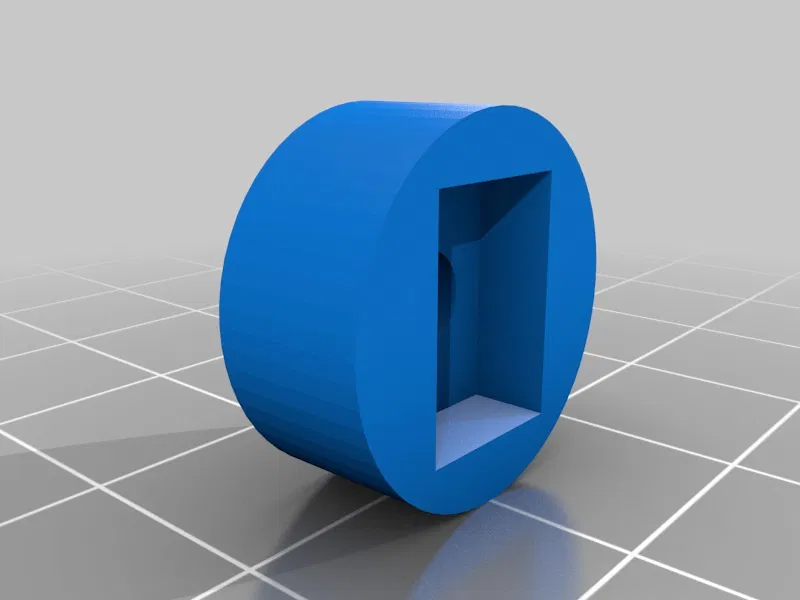

• In support.stl, handle.stl, verticalBase.stl và attach.stl

• Lắp (slot) attach.stl vào verticalBase.stl

• Lắp (slot) handle.stl vào support.stl và gắn bu lông M4

Đặt bu lông M4 giữa handle.stl và attach.stl / verticalBase.stl

Bài viết tiếng Pháp trên blog của mình: http://www.digitalspirit.org/blog/2013/10/31/Un-extracteur-de-fum%C3%A9es-fait-soi-m%C3%AAme

• Điều chỉnh main.scad theo kích thước quạt và filter than (charcoal filter) của bạn

• Điều chỉnh extractor.scad theo kiểu ngàm/cố định mong muốn cho tay/bra của đèn kiến trúc

• In support.stl, handle.stl, verticalBase.stl và attach.stl

• Lắp khít (emboitez) attach.stl vào verticalBase.stl

• Lắp khít handle.stl vào support.stl và đặt bu lông M4

• Cố định toàn bộ bằng 1 bu lông M4 kẹp giữa handle.stl và attach.stl / verticalBase.stl
