Chân Đế USB Microscope (Chỉnh Cao Dọc)

Mình thích mấy cái USB microscope “giá rẻ” này vì cực kỳ hữu ích để soi và tìm lỗi trên PCB.
Nhưng mà cái chân đế đi kèm theo mấy kính này thì tệ thiệt.

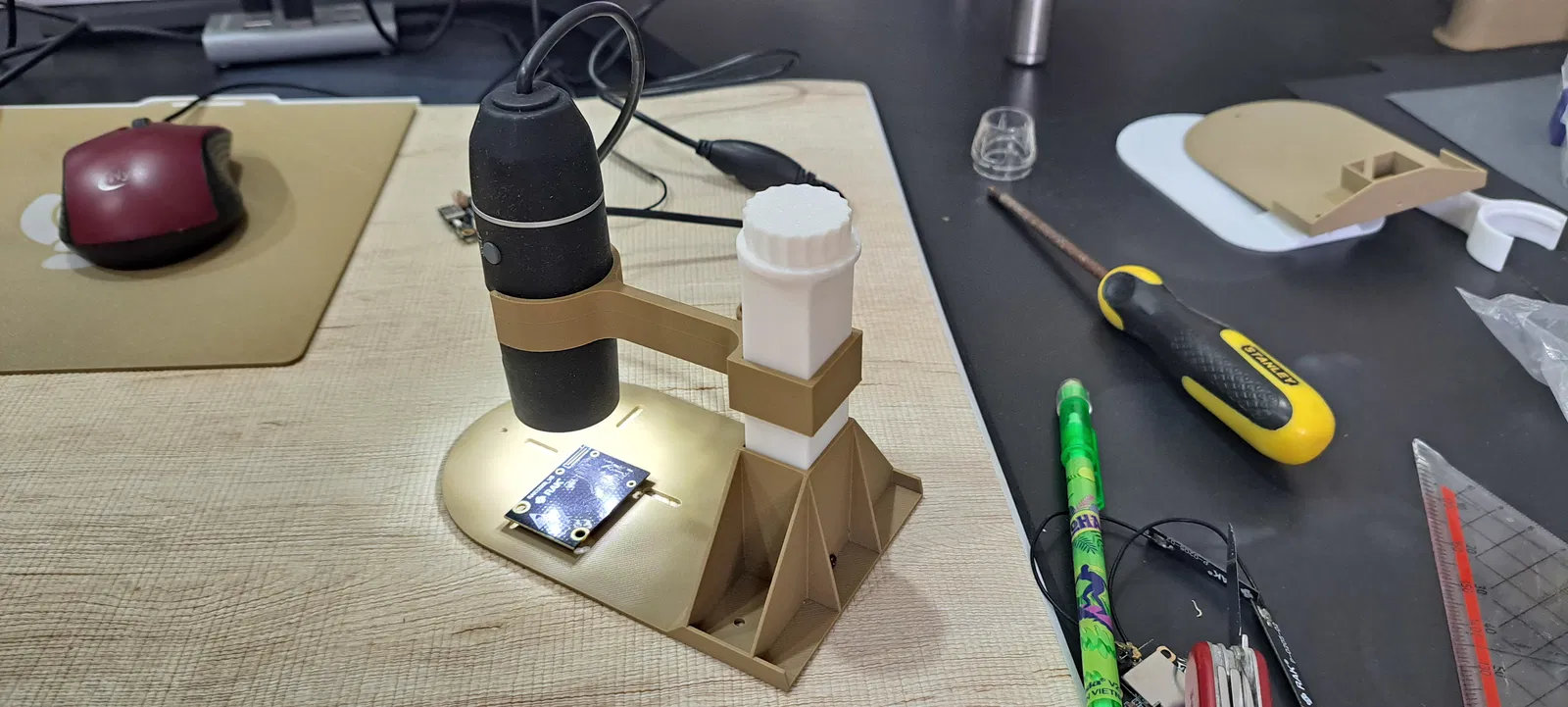

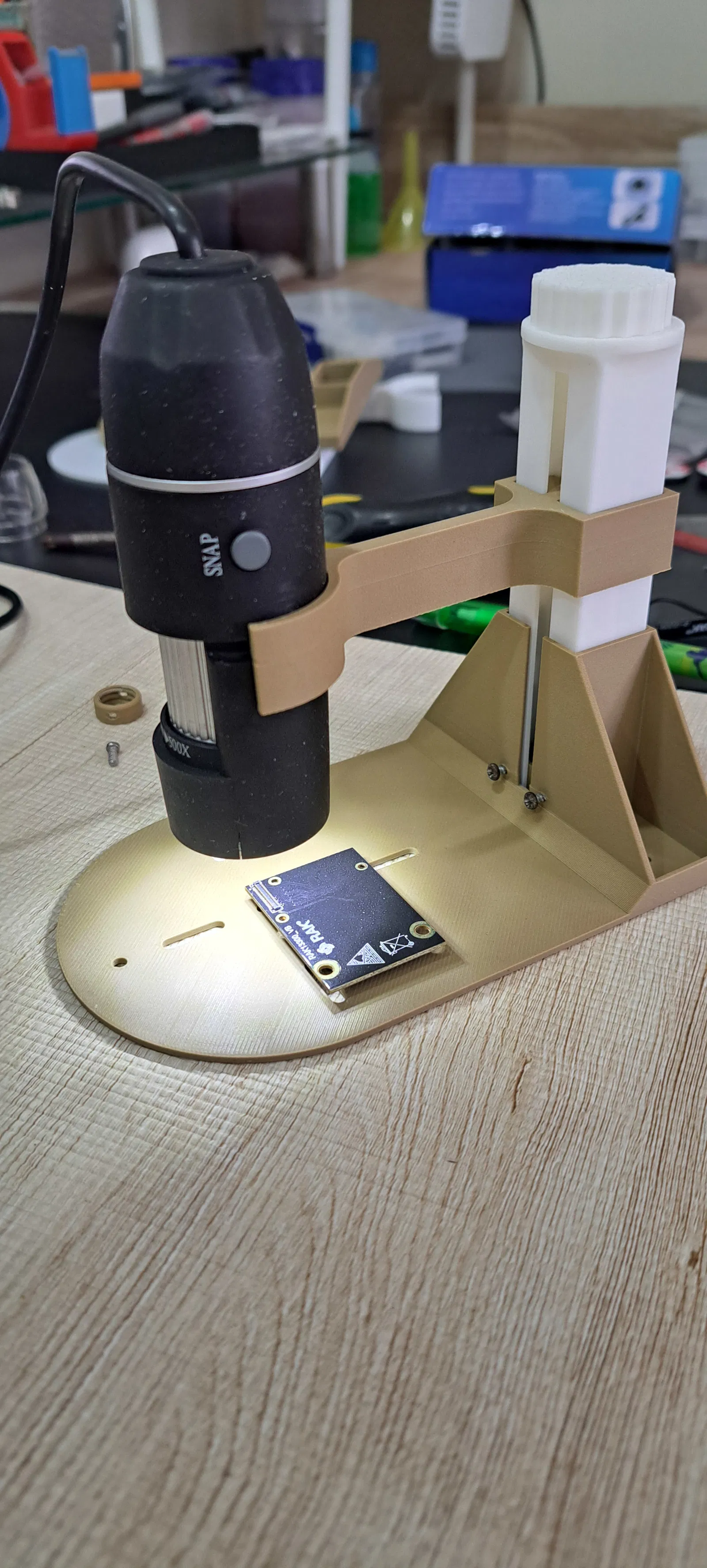

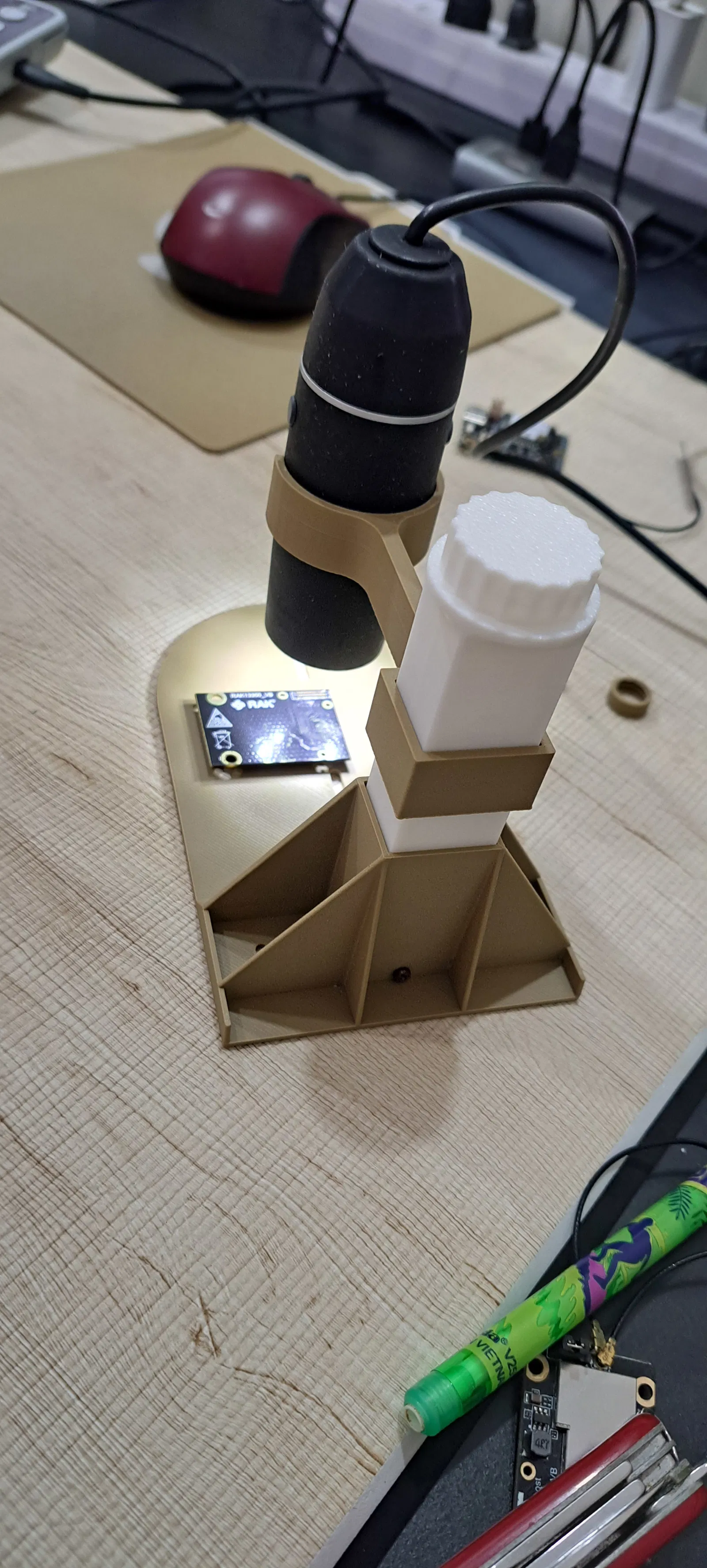

Mình làm một cái stand chỉnh cao theo phương dọc (vertical adjustable) cho một loại USB microscope như vầy,

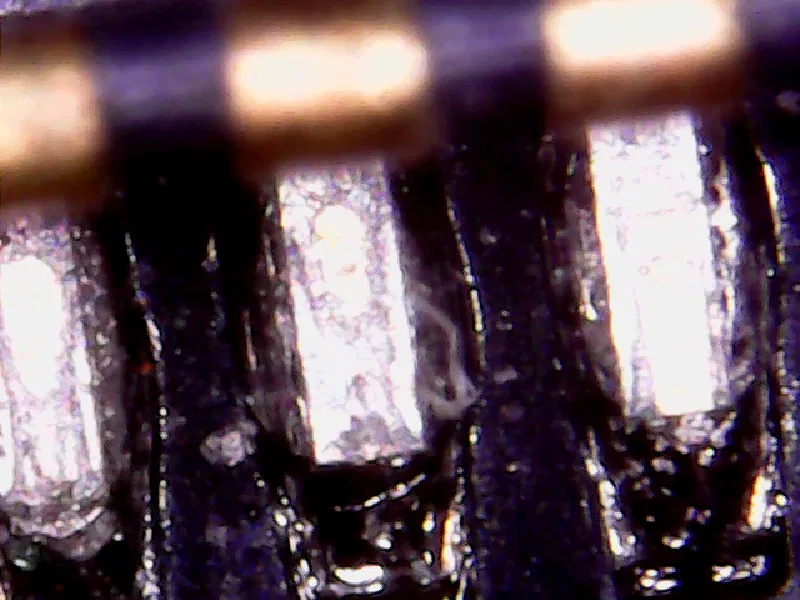

giúp canh nét dễ hơn nhiều và hình ảnh ổn định hơn, kể cả

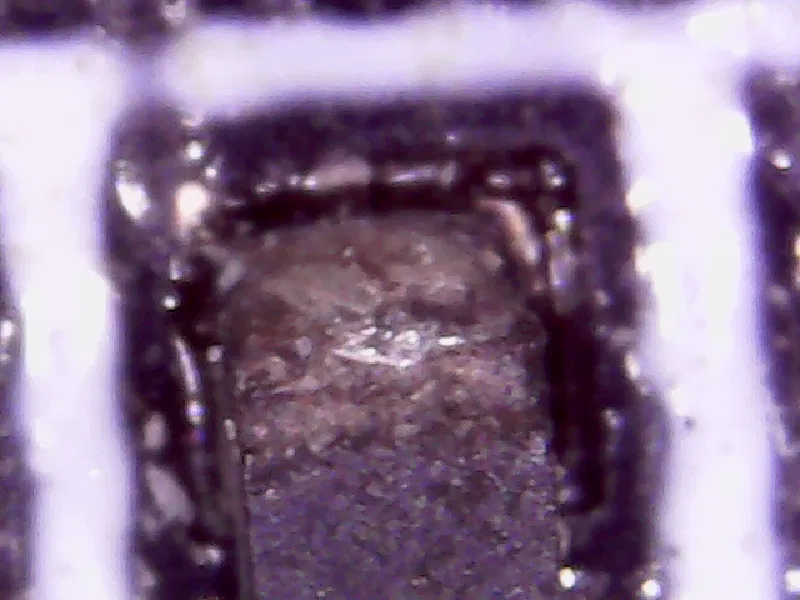

ở mức phóng đại tối đa 500x.

Thiết kế này dùng được với các loại digital microscope phổ thông, bạn có thể tìm trên
- AliExpress
- Amazon
- CircuitRocks
- Alibaba

Nếu bạn gặp vấn đề ren (thread) bị sượng/khó vặn, thử in phần vertical adjust và microscope slide với layer height 0.12mm để ren mượt hơn.

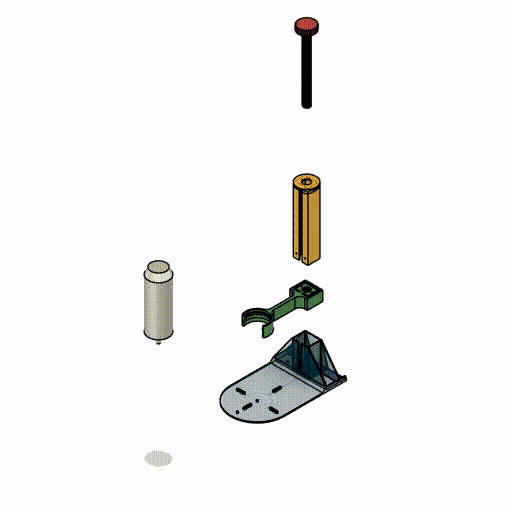

Lắp ráp khá đơn giản, chỉ cần

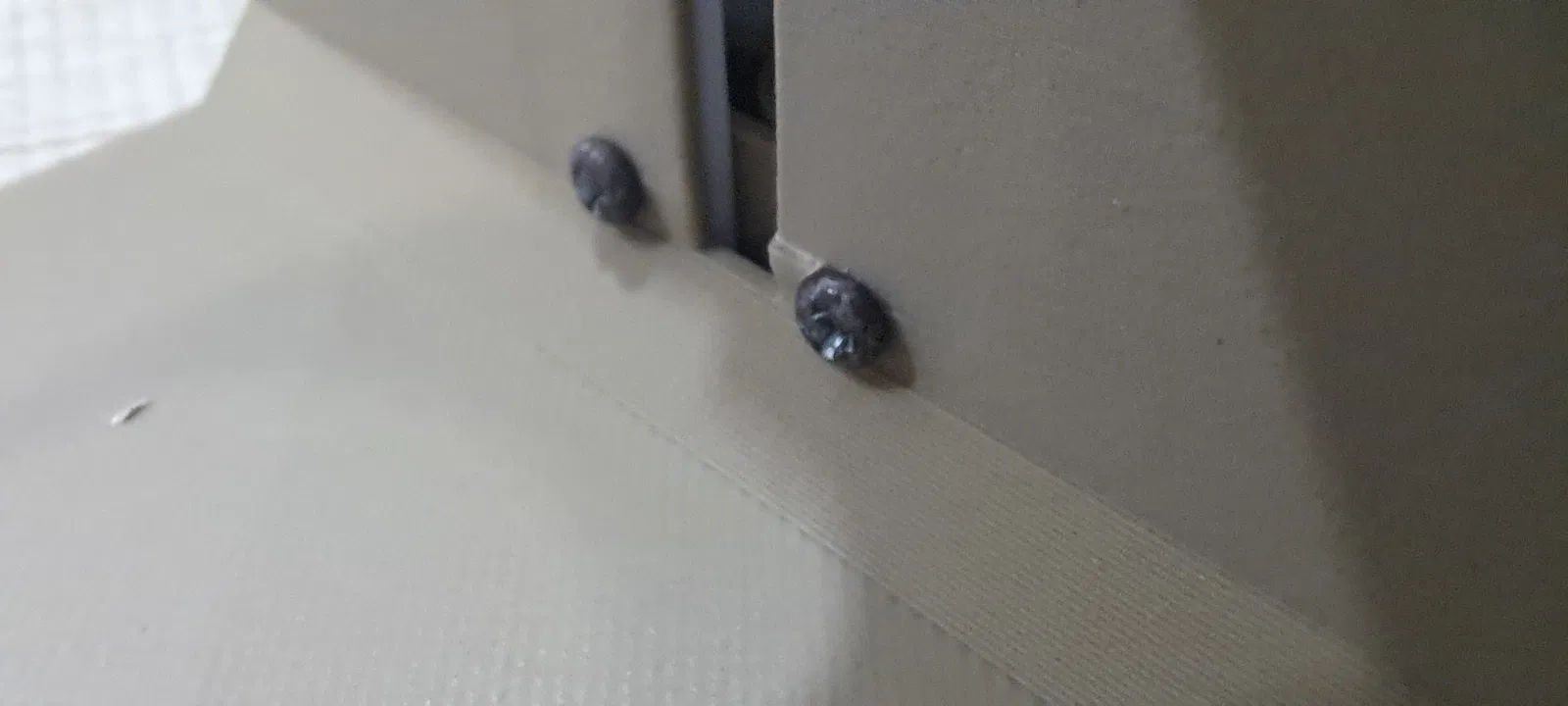

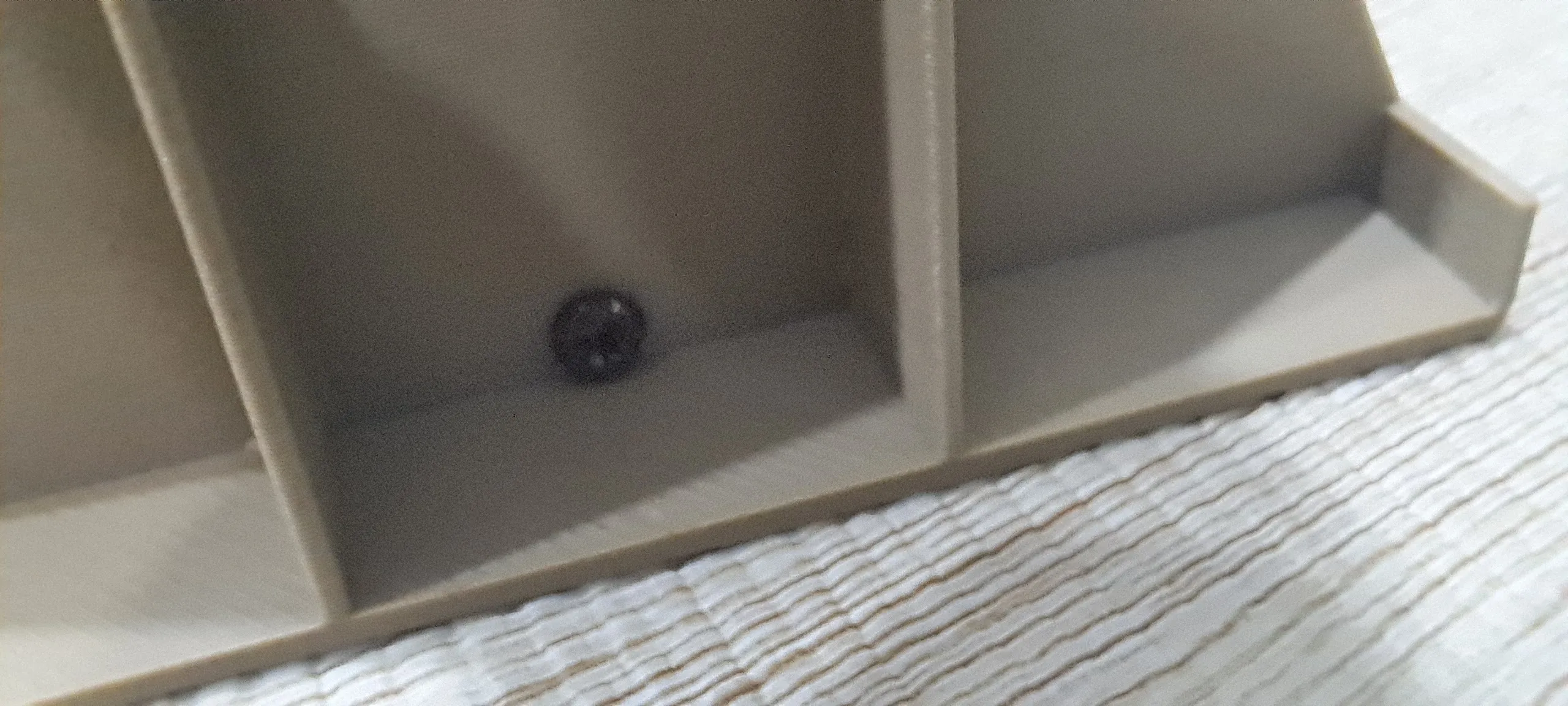

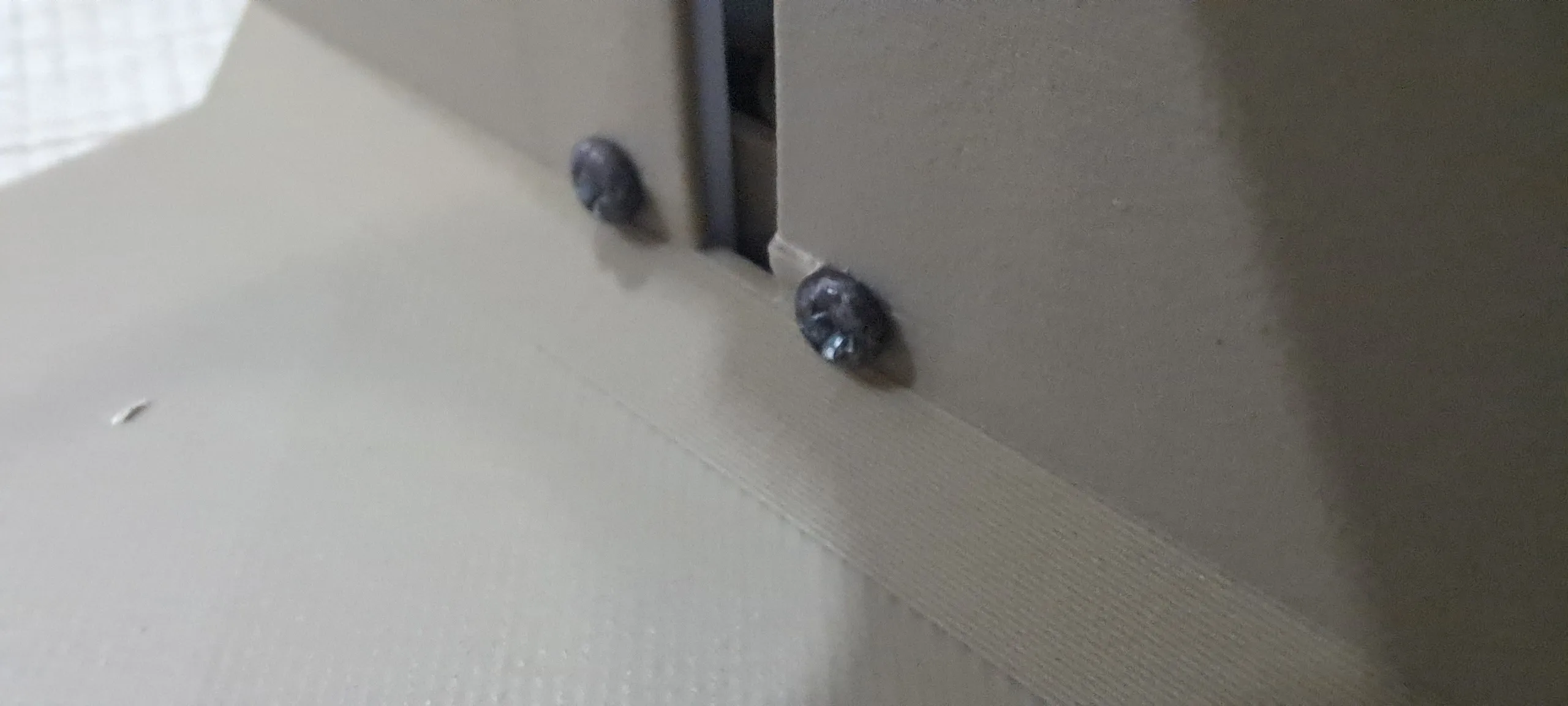

trượt các phần vào với nhau, bắt cố định bằng 3 con vít tự ren (self-tapping) nhỏ, ngắn (tối đa 5 mm),
rồi kẹp (clip) camera vào ngàm giữ.
