Khay Gridfinity cho Jacobs 14N Super Chuck (2 loại arbor)

Đây là cái drill chuck đi kèm theo máy Bridgeport của mình lúc mua dạng surplus. Mình không nghĩ là sẽ có sẵn chuck, nên cũng hơi bất ngờ dễ chịu vì chủ trước để lại một cái khá ngon đang gắn trên spindle, mà cũng không ai “cuỗm” mất trước khi nó tới tay mình. Mình không dùng cái này suốt (thường mình xài keyless chuck). Có một điểm mình không thích là nó đang gắn với cây arbor thẳng 3/4" và lại kẹp bằng collet R8 3/4". Mình quyết định đổi sang một cây arbor R8 riêng cho nó.

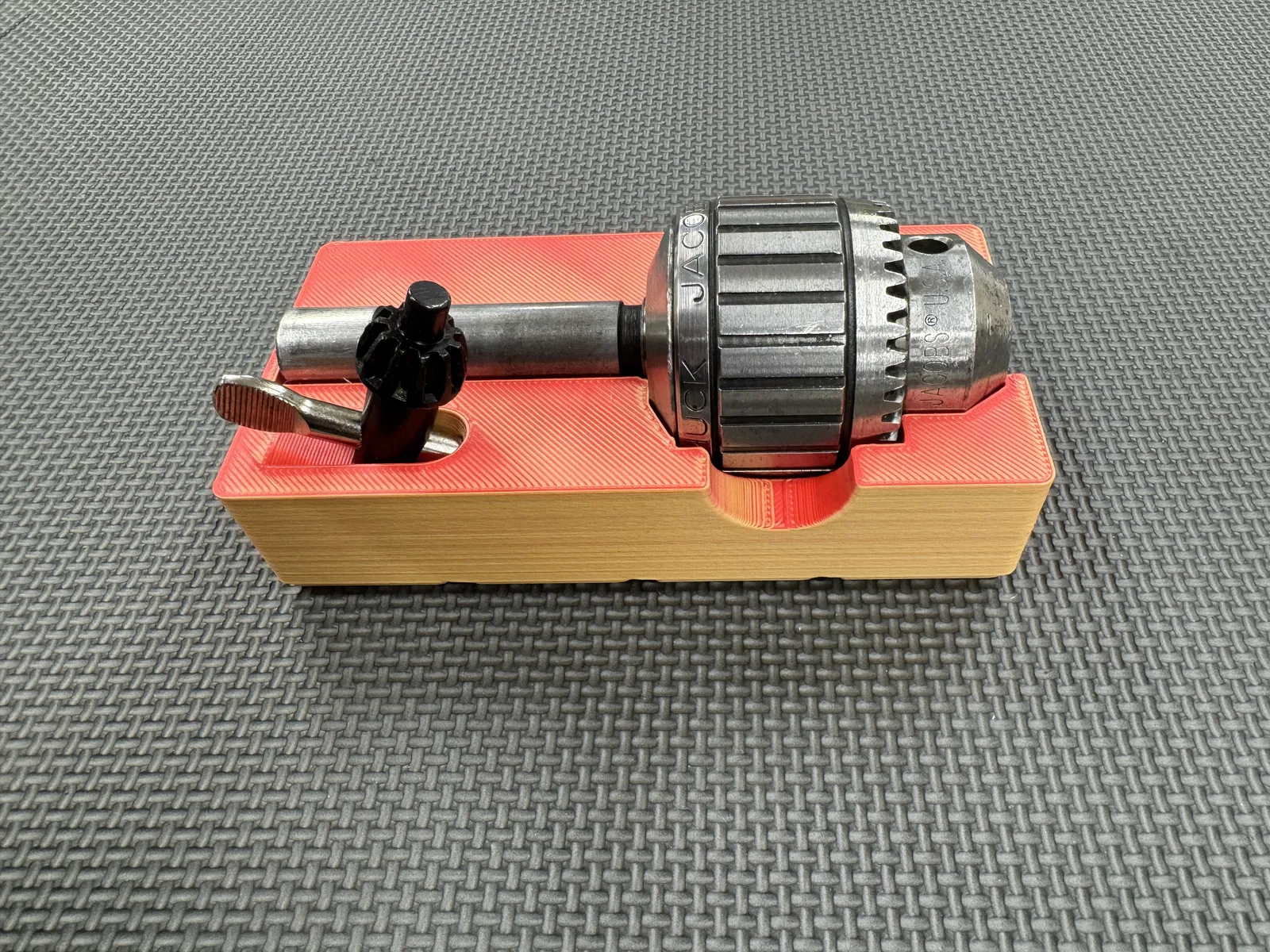

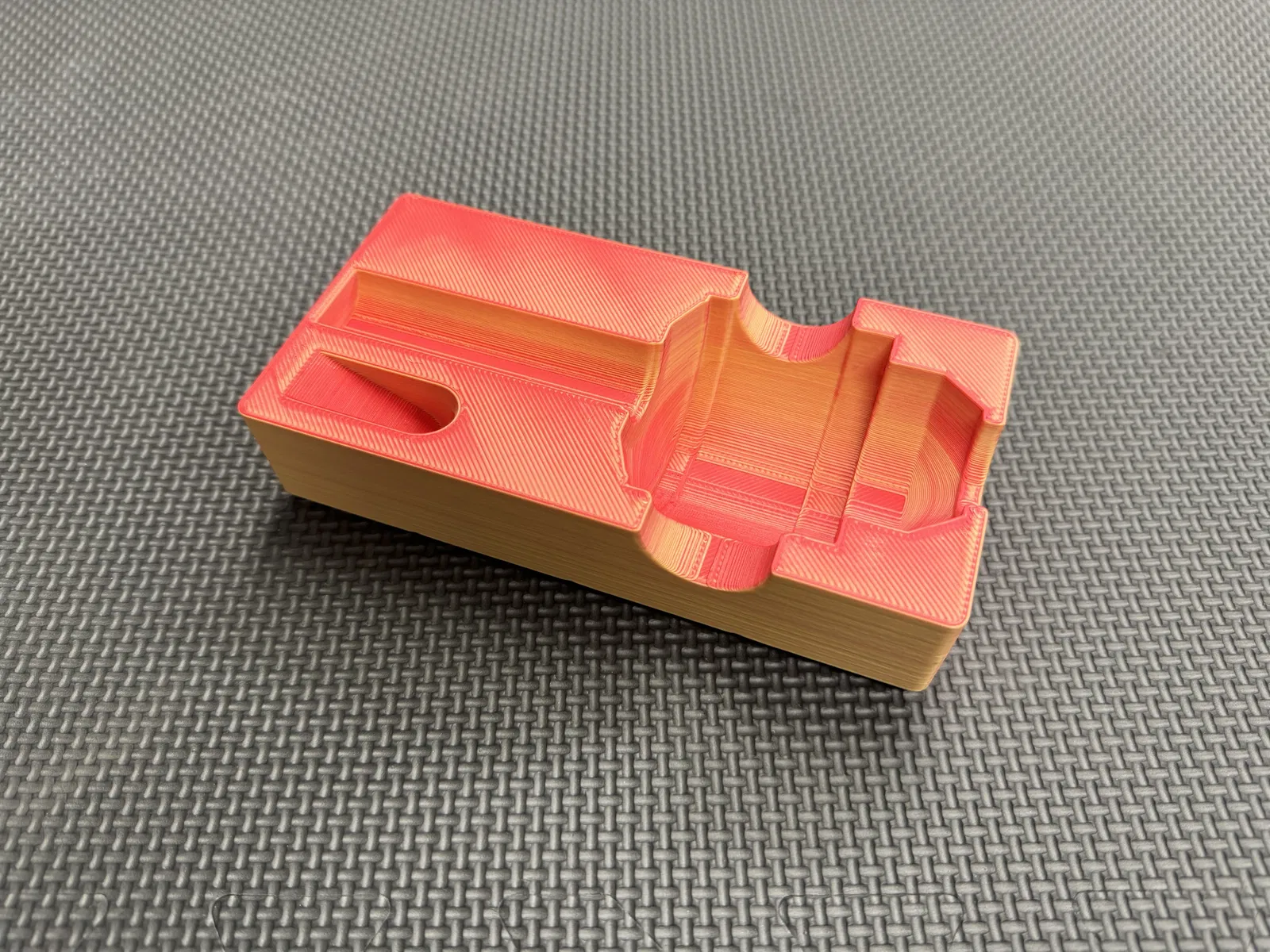

Vì mình có cả hai cây arbor, nên mình làm hai phiên bản Gridfinity holder để vừa với từng loại. Cây arbor R8 mình mua là hàng nhập hãng Meda, cũng không có gì đặc biệt. Mình có đính kèm file STEP của cả hai holder để bạn sửa cho đúng cây arbor của bạn nếu cần. Phần rãnh để cất chìa (key recess) được làm theo loại chìa Jacobs K3 chính hãng đời sản xuất hiện tại. Hai holder có rãnh chìa khác nhau vì bản arbor thẳng 3/4" mình nhét vừa trong khay 2x4 ô, nên phải để chìa xéo một góc mới vừa. Còn bản R8 thì mình phải tăng lên 2x5 ô, nên có đủ chỗ để chìa nằm phẳng.

Nghe nói ngoài thị trường có hai phiên bản 14N khác nhau. Cái của mình là bản cũ sản xuất tại USA, dùng rebuild kit 30345 (chúc may mắn kiếm được bộ này với giá không vượt quá giá trị của cái chuck). Bản mới hơn (mình đoán là sản xuất offshore) có thể vừa hoặc không vừa với thiết kế này.

Giống mấy mẫu Gridfinity khác của mình, phần đế được chỉnh để lắp nam châm 6x3 theo kiểu press fit, và miệng lỗ nam châm phía trên cũng được sửa để slicer bridge qua đúng cách cho bề mặt sạch đẹp. Do kích thước mẫu khá lớn, mình có thêm “mouse ears” dạng hy sinh trong CAD để tăng diện tích bám ở hai đầu, giúp hạn chế cong vênh nhấc khỏi bed. In xong bạn sẽ cần cắt/bẻ bỏ phần này.

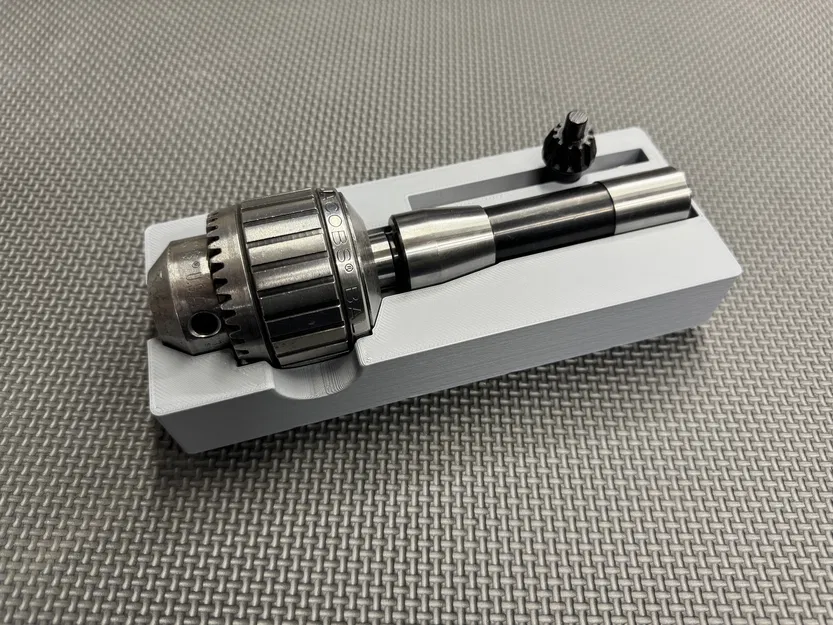

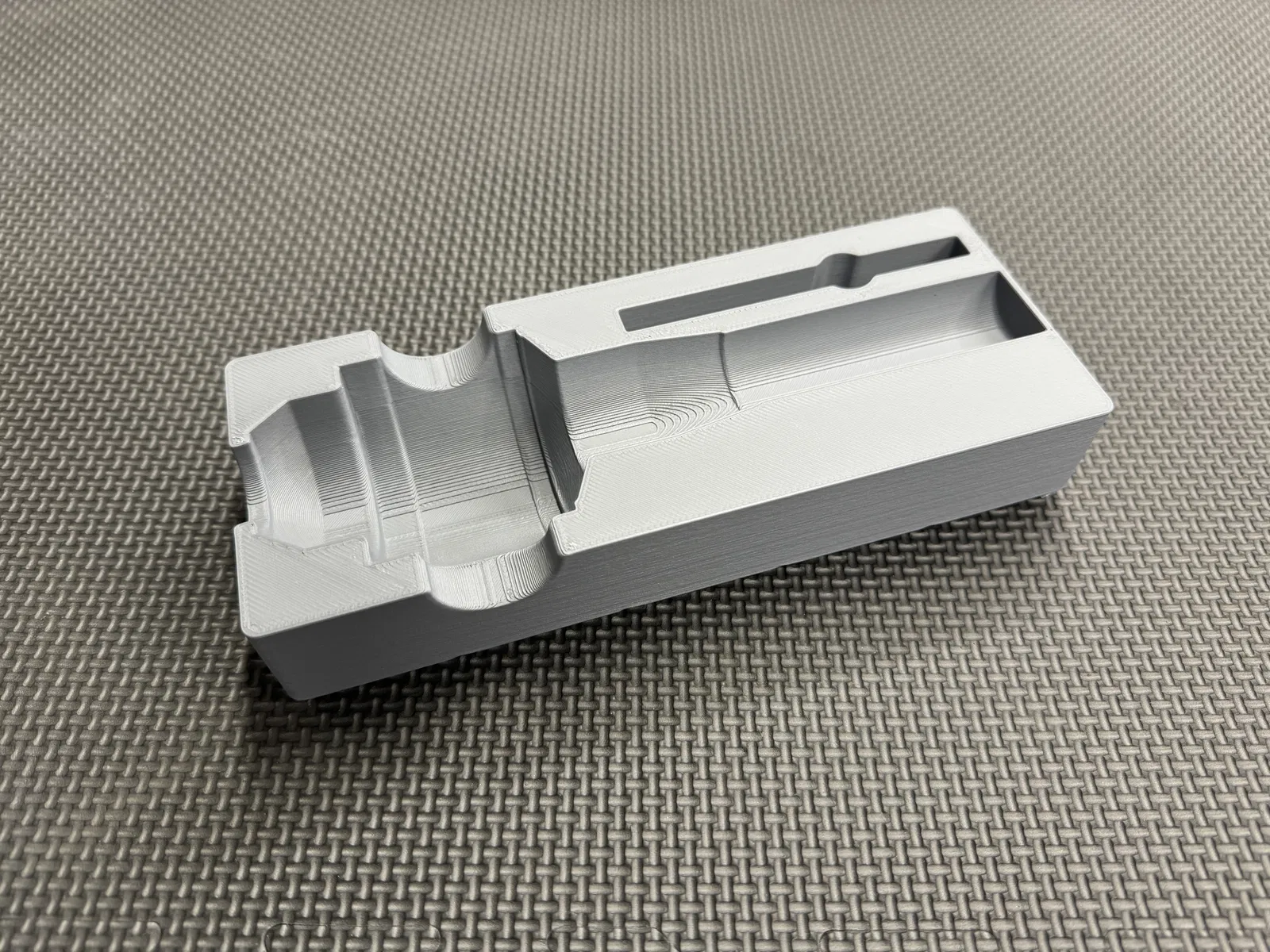

Bản R8 trong hình được in bằng Overture PLA trên máy Mk3S+ đã nâng cấp Bear của mình, dùng nozzle 0.6mm, layer height 0.3mm; còn bản kia là Polymaker PLA.
