Adapter / Đầu nối ống hút Nilfisk Power (Nilfisk Power Vacuum Hose Adapter / Connector)

Nilfisk Power Vacuum Hose Adapter / Connector

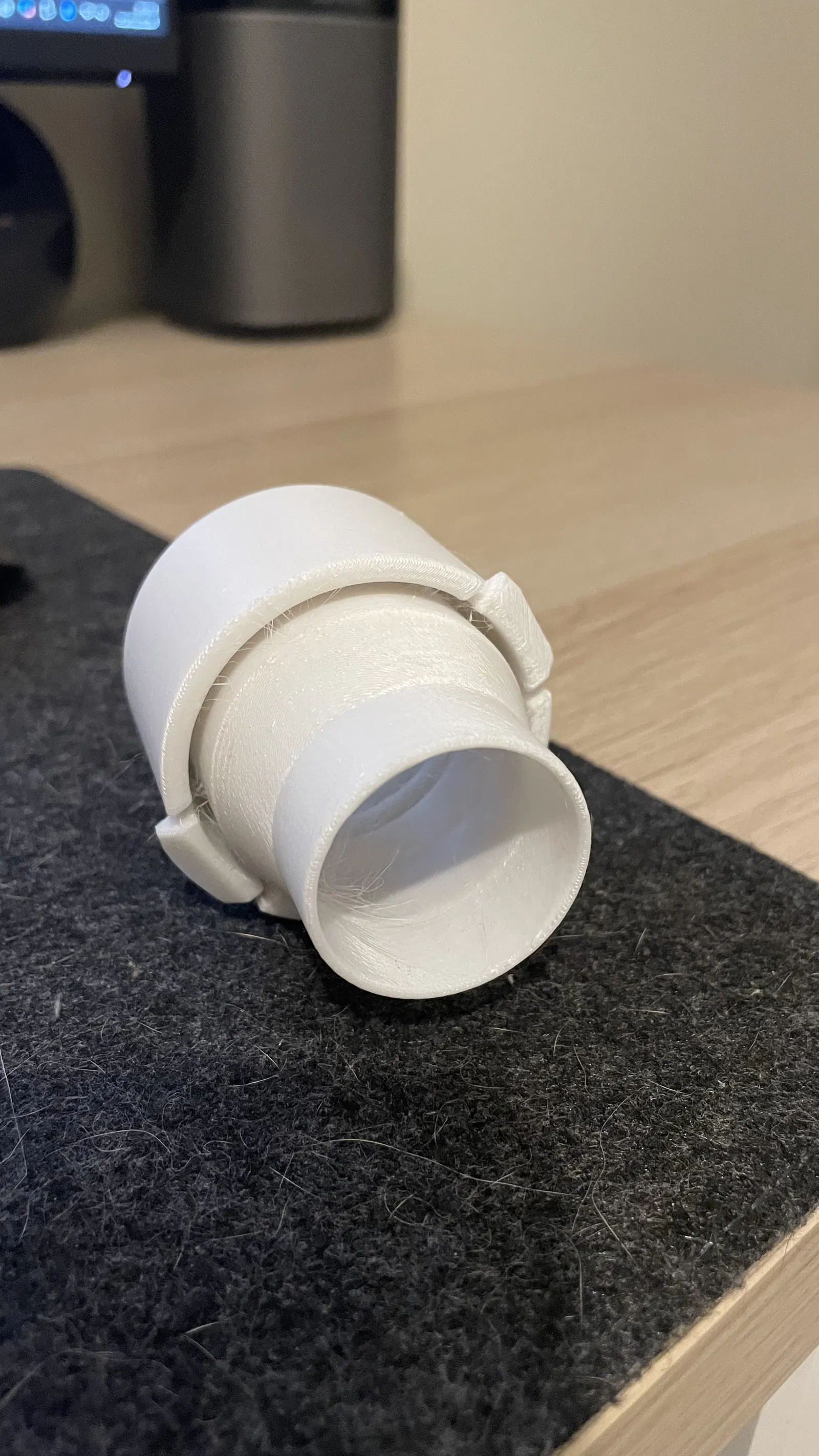

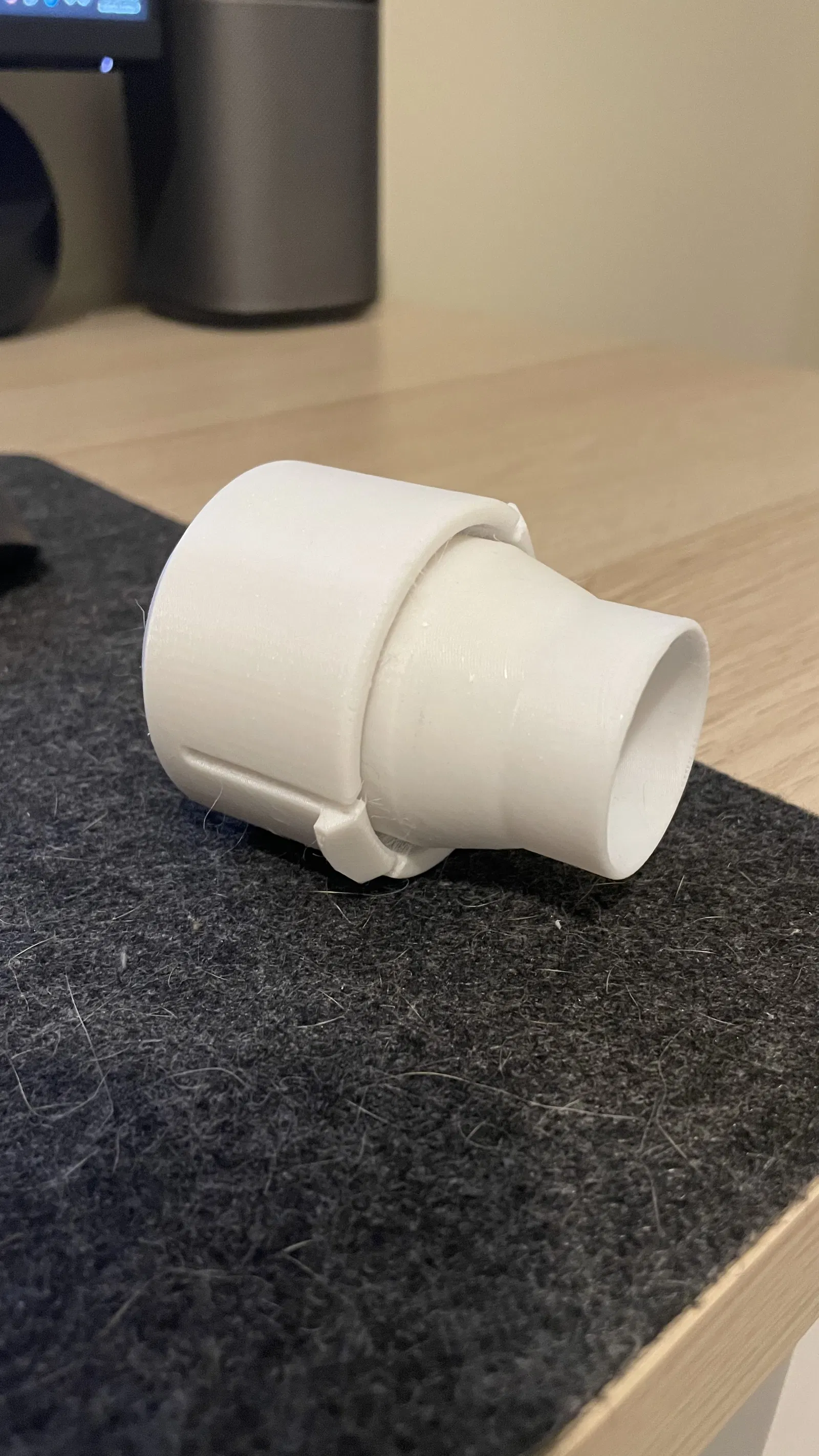

Mấy cái ngàm (tab) nhựa trên đầu nối ống hút của máy hút bụi Nilfisk Power P10 bên mình xài một thời gian thì bị gãy, làm cho ống dễ tuột ra chỉ cần kéo nhẹ. Do hãng không bán rời đúng cái bộ phận này—bắt phải mua nguyên cụm ống mới mà giá thì mắc—nên mình quyết định reverse-engineer và làm lại (replicate) cái adapter.

Dự án này vừa giúp tiết kiệm được kha khá, vừa là dịp ngon để luyện kỹ năng Autodesk Fusion. Đây là món thay thế dùng được thực tế, thiết kế để bấm/ngàm vào lại đúng vị trí.

Thông số in & hướng đặt mẫu:

• Vật liệu: PETG (khuyến nghị để bền hơn và ngàm dẻo, khó gãy).

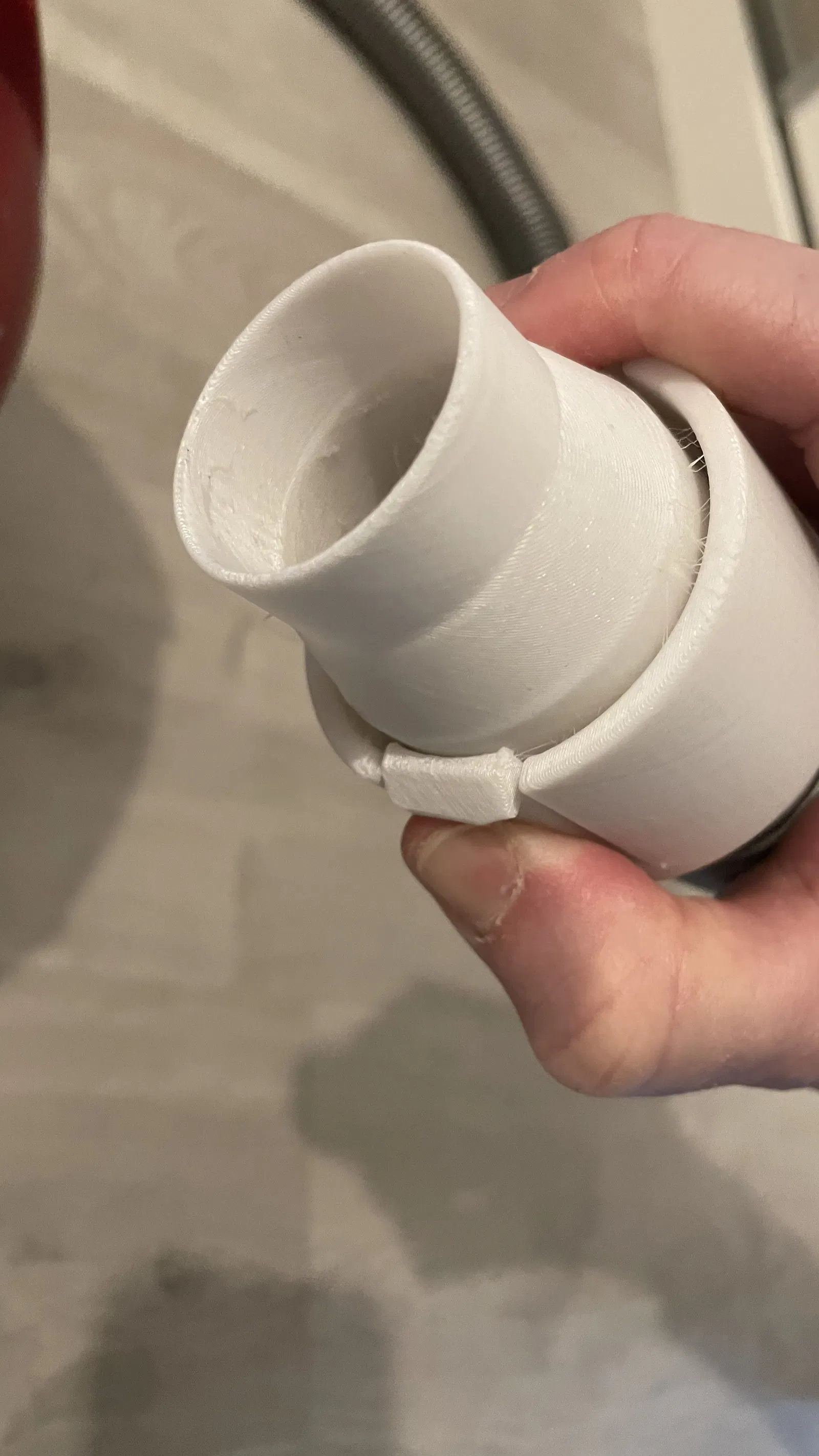

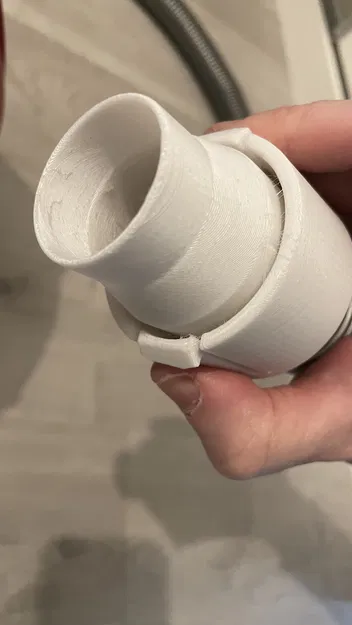

• Hướng đặt: Mình in nghiêng 45 độ để tăng độ bền cho phần ngàm và cho bề mặt cơ cấu khóa đẹp hơn.

• Supports: Cần.

Hướng dẫn thay thế:

1. Tháo món cũ: Adapter được vặn ren vào ống. Vặn tháo bằng cách xoay theo chiều kim đồng hồ (vì dùng ren ngược/left-hand thread). Lưu ý: đồ zin có thể có keo từ nhà máy, nên có thể cần dùng lực hơn chút hoặc dùng heat gun để làm mềm keo cho dễ tháo.

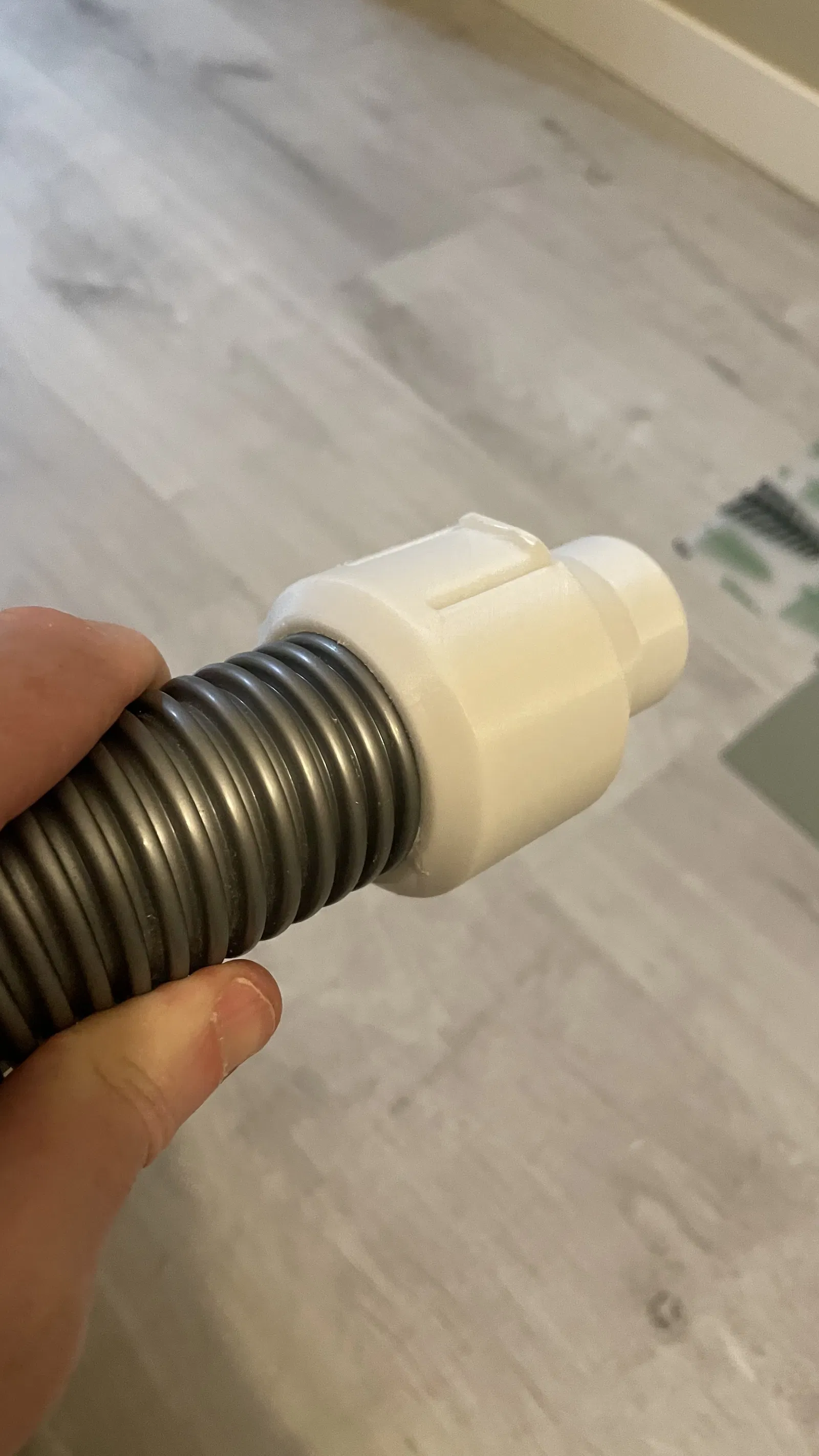

2. Gắn adapter mới: Vặn món mới vào ống bằng cách xoay ngược chiều kim đồng hồ.

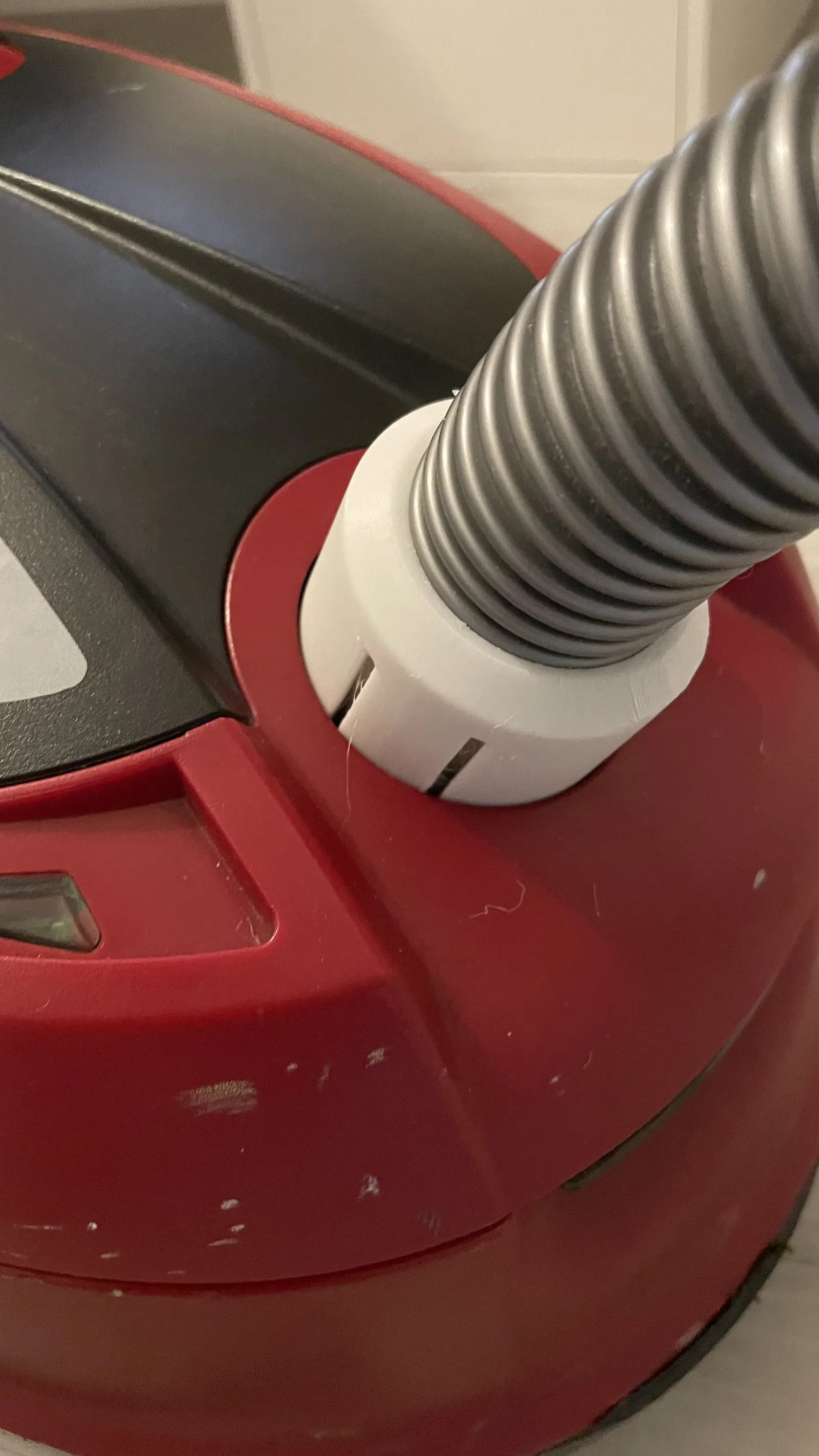

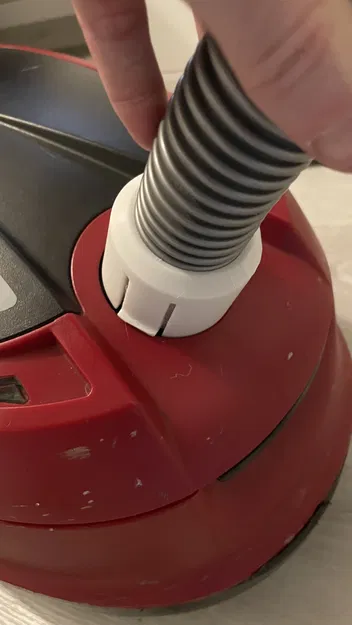

3. Kiểm tra độ khít: Không cần keo vì dung sai đã đủ khít để siết giữ bằng ma sát.

Tương thích mẫu máy

Ref. Original : 1470462520 (Ngừng sản xuất)

Ref. updated : 1470462510

Adapter này tương thích với tất cả các máy dòng Nilfisk Power dùng các mã ống như trên, bao gồm nhưng không giới hạn:

• Nilfisk Power P10 EU

• Nilfisk Power P10 UK

• Nilfisk Power P10 ENERGY

• Nilfisk Power P P12 EU

• Nilfisk Power P P40 EU

• Nilfisk Power P SELECT EU

• Nilfisk Power P SPECIAL E

• Nilfisk Power ENERGY ECO

• Nilfisk Power ALLERGY EU

• Nilfisk Power CLEANER EU

• Nilfisk Power P ANIMAL EU

\===================================
