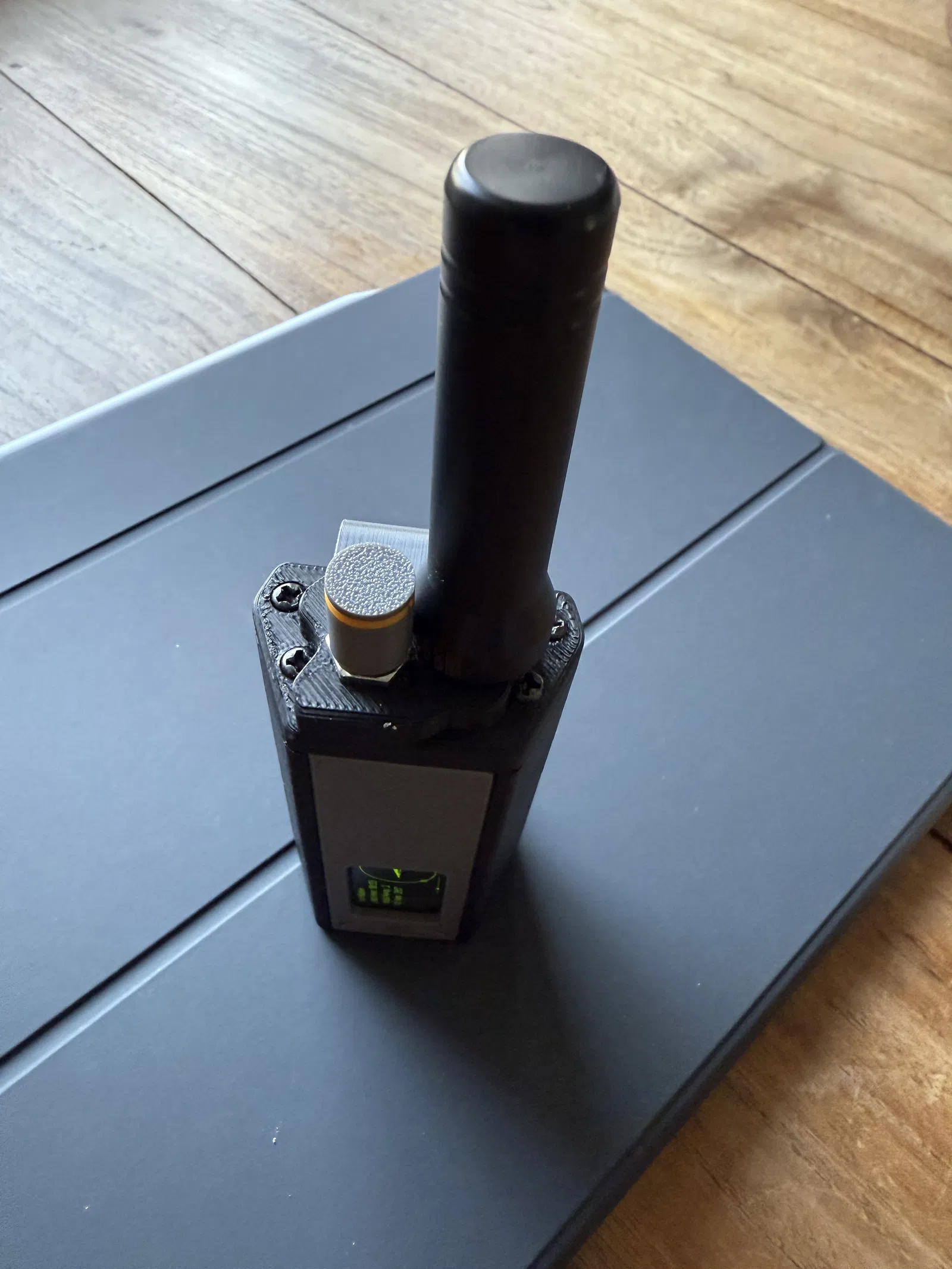

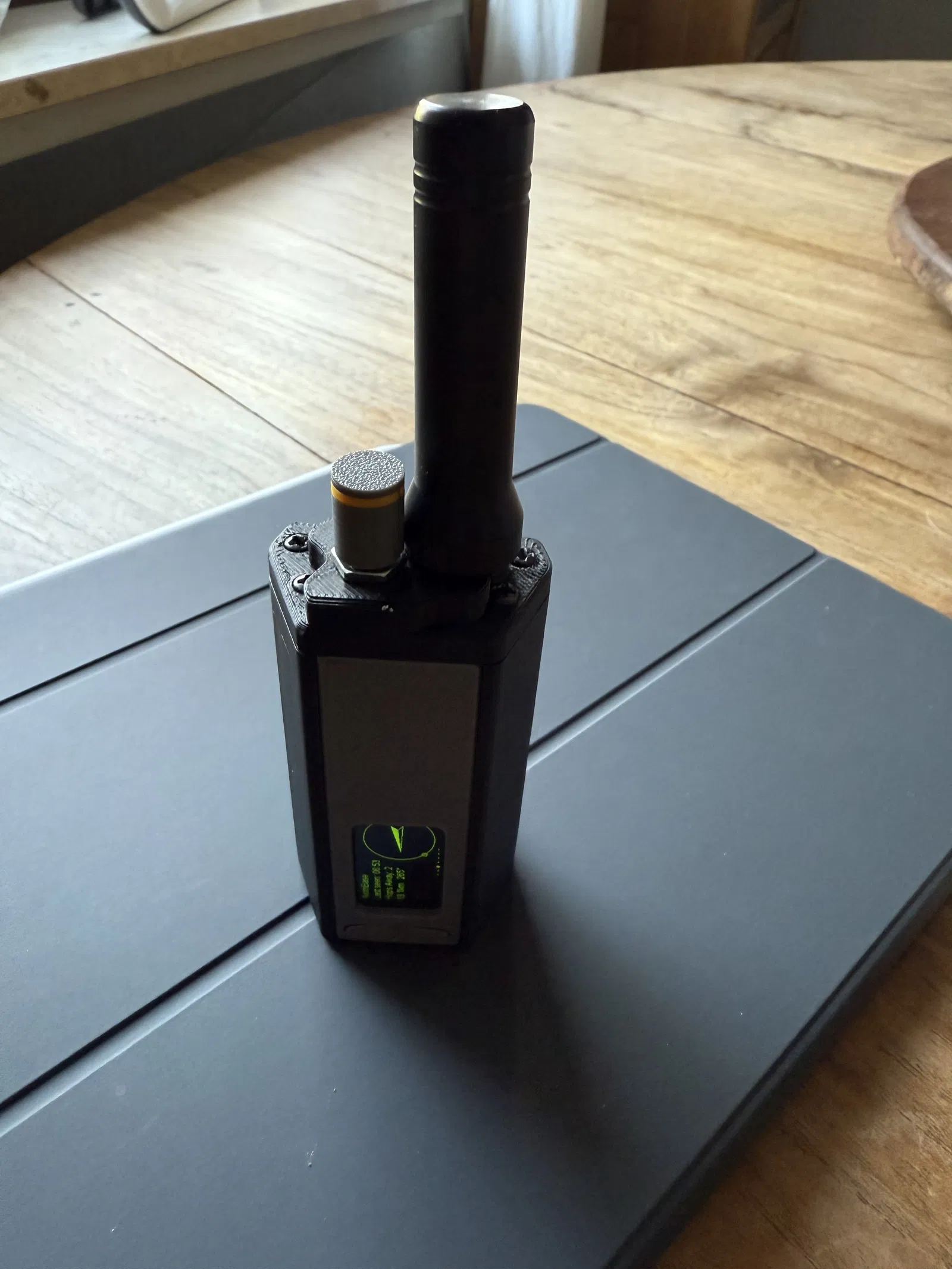

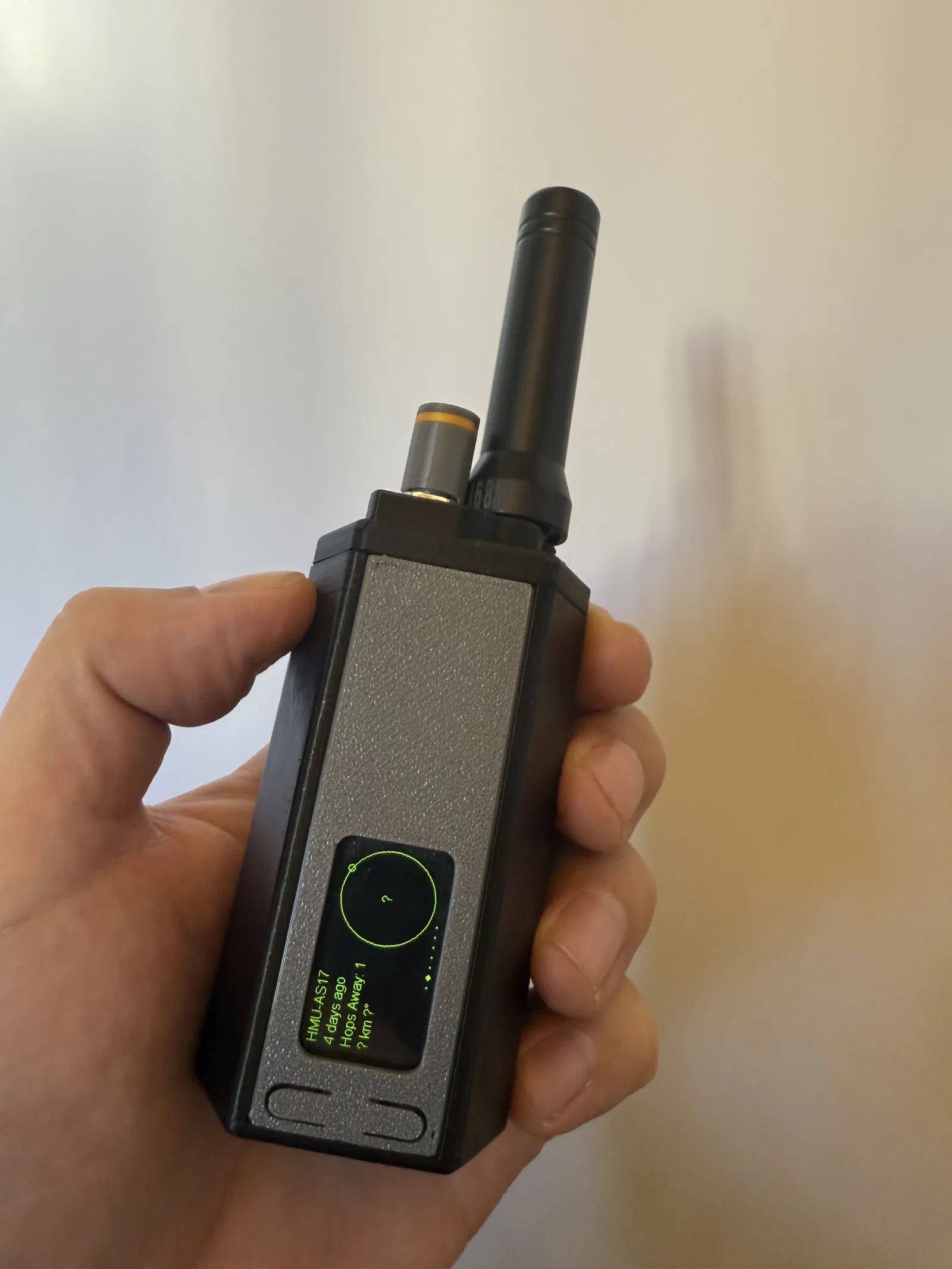

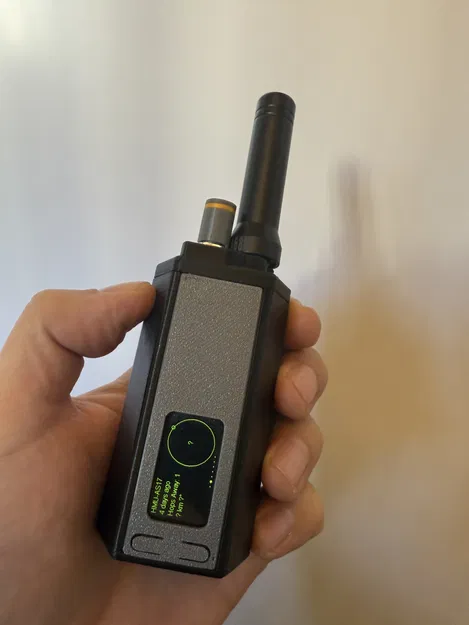

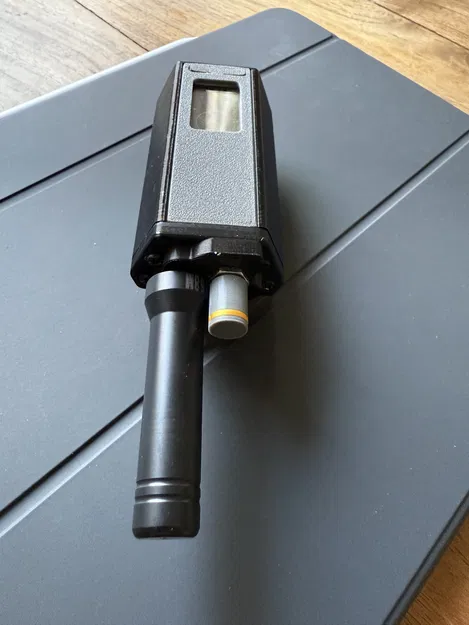

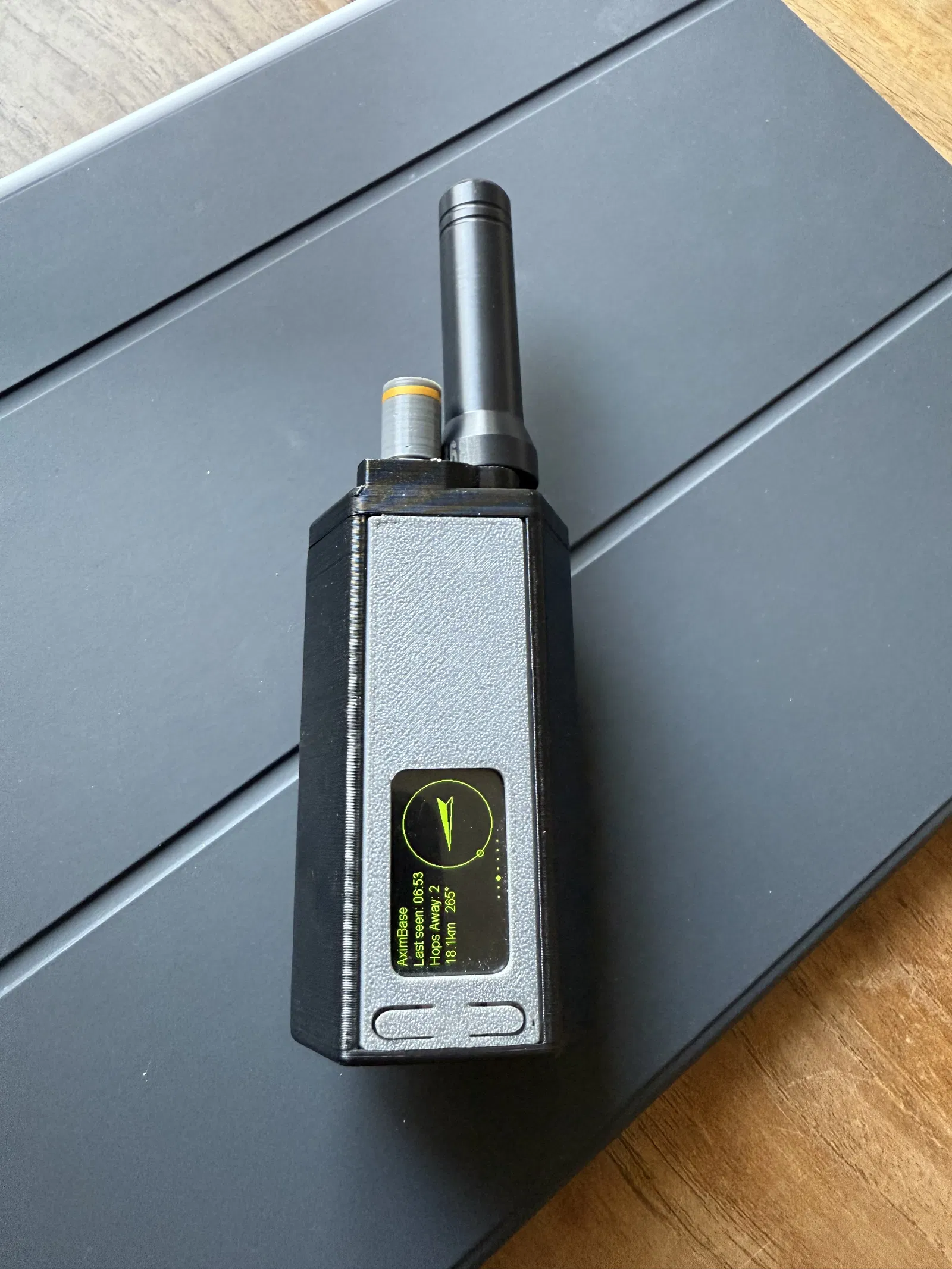

Vỏ MeshNRW cho Heltec T114 - pin 3000mAh

Đây là một bộ vỏ cho Heltec T114 v2 dùng với pin MakerFocus 3000mAh.

Thiết kế để sử dụng như một node Meshtastic hoặc Meshcore.

Trước khi bắt đầu:

Model này có dung sai (tolerance) rất nhỏ – cần in thật chính xác. Nếu bạn chưa tự tin, có thể scale lên thêm một chút.

Bắt buộc phải in:

1. Body
2. Frontplate
3. Backplate
4. Một trong các Top Cap
5. Hoặc Clip, hoặc miếng placeholder cho trường hợp không dùng clip
6. Nếu bạn dùng rotary encoder cho canned messages, hãy in thêm rotary encoder cap

Những thứ bạn cần:

1. 2x vít M3x6 (bắt buộc)
2. 2x vít M3x10 (bắt buộc)
3. Pin MakerFocus 3000mAh (bắt buộc)
4. Heltec T114 v2 (bắt buộc)
5. GPS-Module (tùy chọn)
6. Rotary Encode EC11 (tùy chọn)
7. Đầu nối SMA-Ipex, nếu bạn muốn dùng anten ngoài (tùy chọn, thường có sẵn trong bộ T114)

Lắp ráp:

1. Đặt T114 vào phần body và canh thẳng theo cổng USB-C (có thể gắn GPS tùy chọn rồi bẻ/đi dây hướng lên phía trên)
2. Trượt frontcover vào body
3. Kết nối pin vào T114 và đặt pin vào phía sau của body
4. Trượt backplate vào body
5. Gắn top cap bạn chọn lên phía trên (lắp khá trực quan. Nếu bạn dùng anten trong, đặt nó cạnh pin)
6. Dùng vít dài hơn cho 2 lỗ ở phía T114 và vít ngắn hơn cho phía pin. TUYỆT ĐỐI KHÔNG ĐÂM THỦNG PIN!

+++ CẤM SỬ DỤNG THƯƠNG MẠI MODEL NÀY – NẾU BẠN THẤY AI VI PHẠM, VUI LÒNG NHẮN MÌNH +++

Chúc bạn in vui.
