MK3 Filament Guide (Bộ dẫn filament cho MK3)

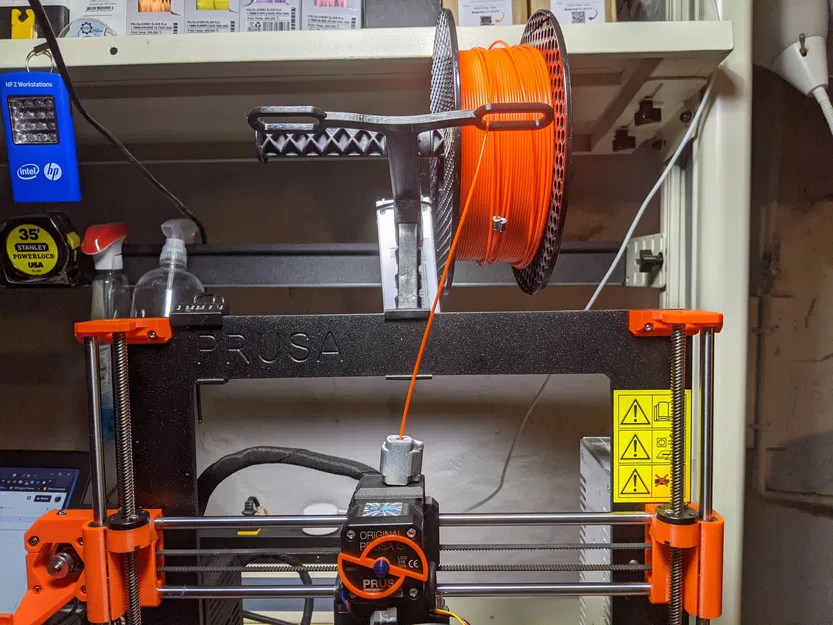

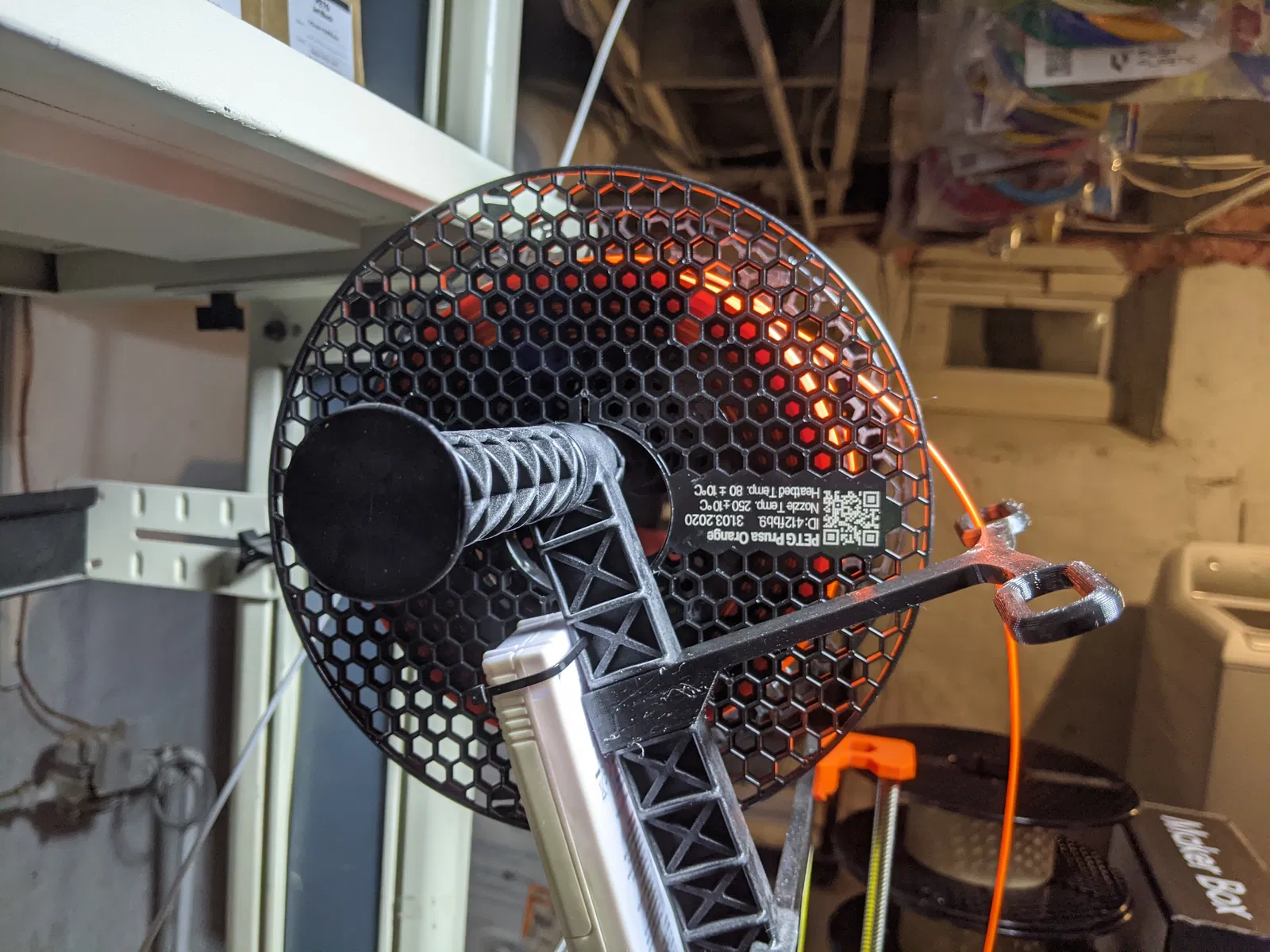

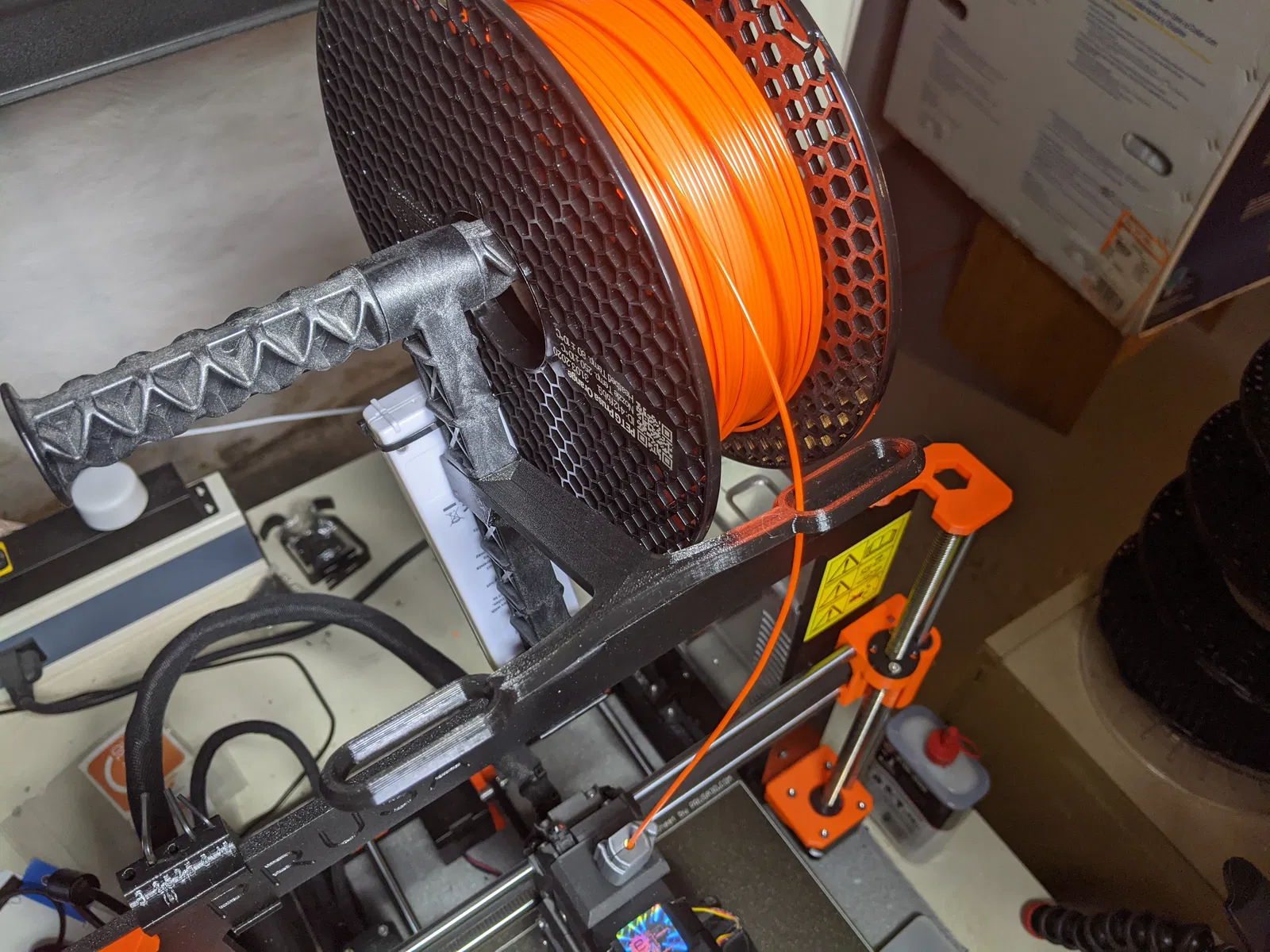

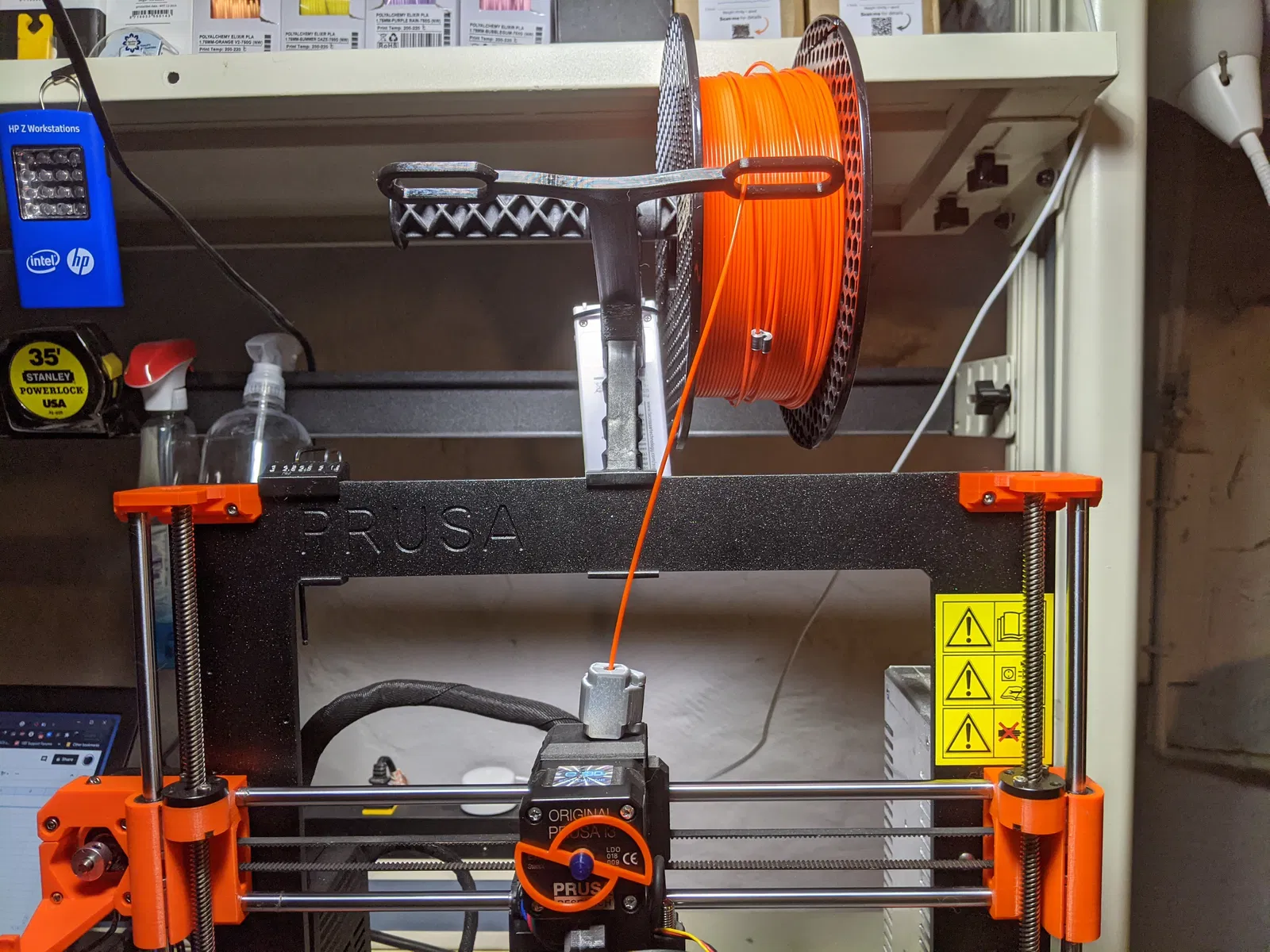

Mình thích kiểu ngàm giữ filament của DRÁTENÍK kẹp thẳng lên spool holder zin của MK3(S/S+) thay vì kẹp lên khung máy, nhưng mình muốn khoảng hở phía trên extruder lên tới phần guide nhiều hơn. Mục đích là để chừa chỗ cho cái giá giữ bông lau filament (filament wiper sponge holder) của mình, và vì mình lo là filament bị “gò” quá khi extruder đang in gần như sát đỉnh thể tích in ở hai bên. Mình canh kích thước để không vướng với cuộn Prusament. Các cuộn có đường kính lớn hơn có thể sẽ gặp vấn đề. Mình kẹp cái của mình vào rãnh (notch) thứ 4 tính từ trên khung máy. Dưới đây là hình so sánh bản remix của mình với bản gốc:

Mình làm bản remix này trong FreeCAD v0.19pre (mở bằng v0.18.4 thì không load đúng). Mình trace lại phần ngàm kẹp spool holder và các rãnh guide filament, còn phần support thì mình tự thiết kế. Lúc in thử lần đầu mình mới phát hiện chiều cao của các khe (gap) nơi mình muốn kẹp vào lại cao hơn (khoảng 3mm) so với khe dưới cùng—là chỗ bản gốc kẹp vào. Vì vậy bản remix của mình sẽ không lắp được ở vị trí như bản gốc.

Mình có đính kèm cả file FreeCAD (.FCStd) lẫn file STEP để ai muốn remix tiếp thì dùng.

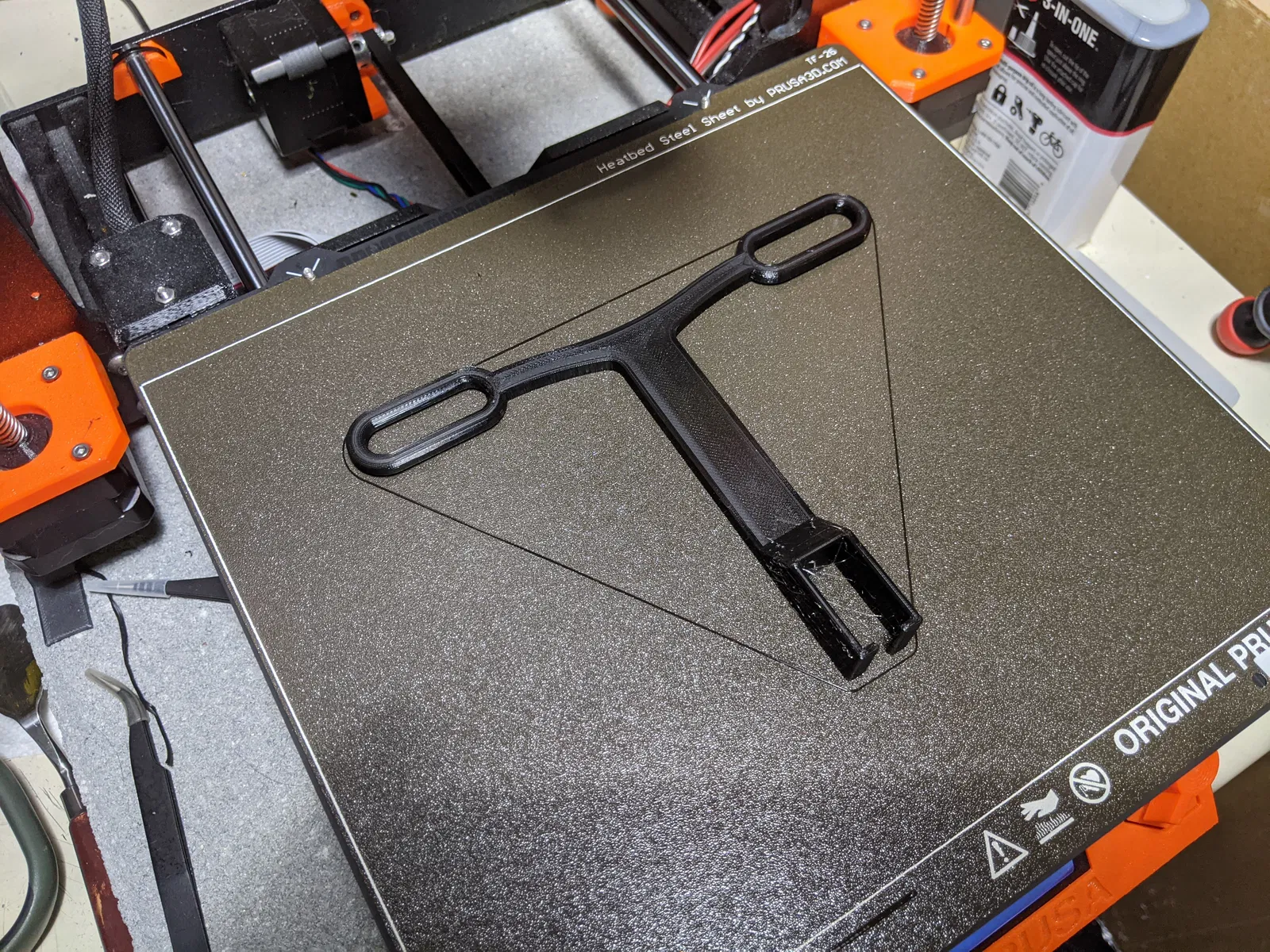

Cuối cùng, đây là timelapse mình in model này trên MK3S của mình:
