QIDI X-Max 3: Mount Beacon/Cartographer low profile tối ưu cho stock nozzle

Cảm ơn @Balgerion vì mẫu gốc!

Cập nhật:

Bản mount Version 2 hạ xuống thấp hơn 1mm để auto Z calibration chính xác hơn. Bản này bắt buộc dùng ốc low-profile button head, ốc DIN 912 cap head thường không xài được vì đầu ốc quá to.

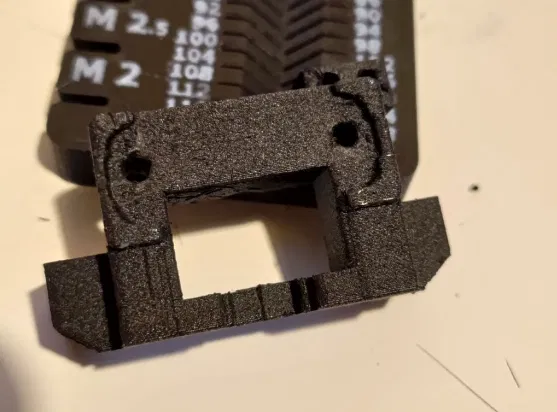

Đây là một bản remix cải thiện nhẹ, thêm vài tính năng “dễ xài” và thêm chân thứ 3 cho setup stock nozzle.

Nếu bạn cần bản cho X-Plus 3 thì đã có một số remix cho nó.

Probe hỗ trợ:

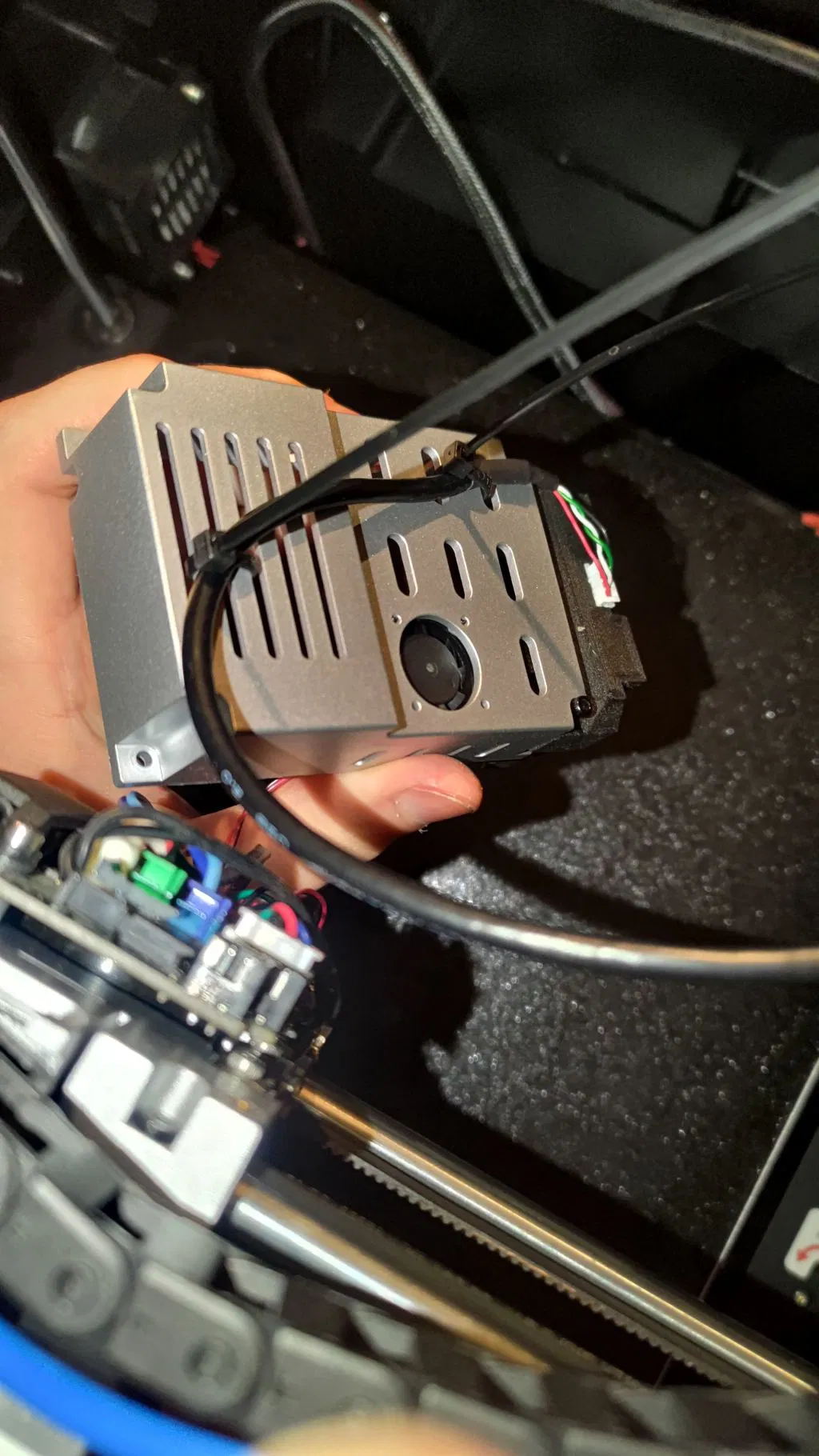

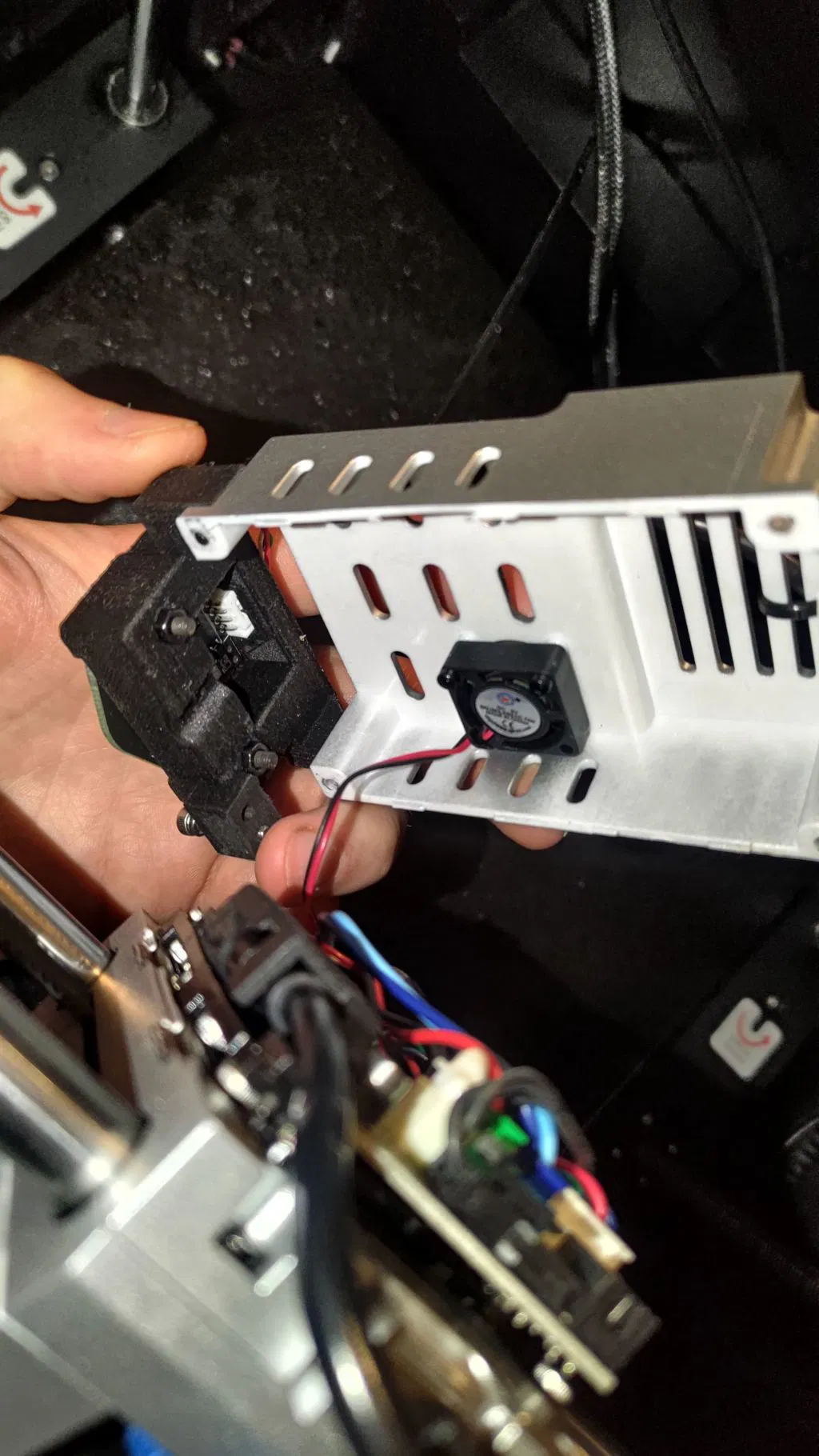

Mount này dùng được cho cả Beacon D bản low profile và Cartographer bản low profile (mình đang dùng cái này).

Phần cứng cần có:
4x bulông M3x14: bulông của mount probe stock. Probe stock có 2 con, thường sẽ có thêm 2 con đi kèm máy / gói upgrade chính hãng như đồ dự phòng
2x đai ốc M3: để cố định probe. Cái này không có sẵn theo máy, mình phải mua thêm
2x M2.5x16: mình cũng có sẵn trong đồ dự phòng của một máy Qidi (không nhớ là iFast hay X-Max 3)
Dây rút (zipties) tuỳ chọn: để cố định dây cáp

Thiết lập in (Print settings):

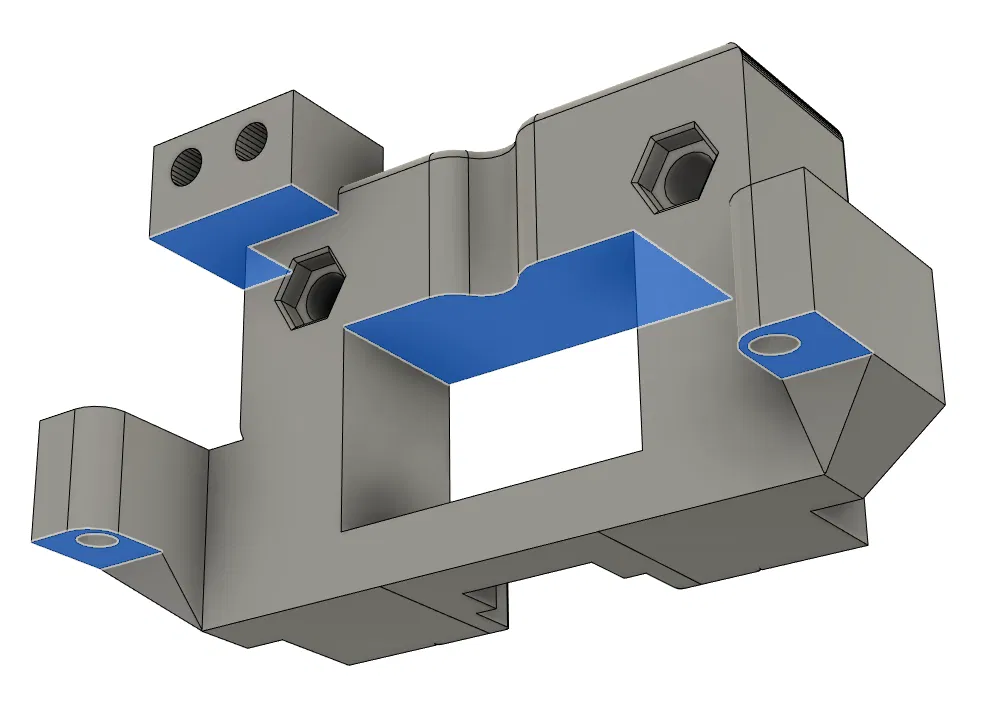

Nên in bằng vật liệu chịu nhiệt. PLA gần như sẽ bị cong vênh, ABS và ASA có thể chịu được. Mình khuyên dùng PAHT-CF (chịu được 190°C), PP-GF30 hoặc PSU để chắc chắn không bị cong vênh hay chảy. Mình in bằng PAHT-CF. Mình in 4 walls, 4 top layers, 4 bottom layers, 50% infill. Cần supports ở 2 khu vực được đánh dấu màu xanh trong hình model.

Các thay đổi config cần làm sau khi lắp
Cartographer:

• Cài Carto trong Klipper: Carto install docs

Sửa printer.conf

• Comment hoặc xoá toàn bộ mục [homing_override]
• Trong [bed_mesh]
  mesh_min:25,25 # cần set về 25,25 thay vì stock 25,15
  speed:500 # tăng tốc để scan nhanh hơn, có thể để stock
  probe_count:30,30 # tăng số điểm, có thể để stock

• Thêm [cartographer] và [safe_z_home] theo tài liệu của họ
  • trong [cartographer] cần set y_offset: 25
  • trong [safe_z_home] cần set home_xy_position: 162.5, 162.5

• Gỡ / comment mọi mục [probe] và [bltouch]
• Làm hiệu chuẩn ban đầu theo Carto docs. Rất dễ, chỉ 2–3 bước


Mình chạy full bed mesh ở 300mm/s. Máy cũng nên chịu được 600mm/s.

Beacon:
- Không rõ. Hỏi @Balgerion nha =)
