K2 Plus 100x108/100x104 - Tấm chắn tản nhiệt buồng in (Chamber heat diffuser)
Tấm chắn nhiệt cho K2 Plus bản 100x108 và 100x104 V2. Thiết kế kẹp lên nắp Filter cover để hướng nhiệt lên/xuống, tránh thổi trực tiếp vào chi tiết khi heater chamber bật/tắt; dễ tháo lắp khi thay filter.
Mô tả

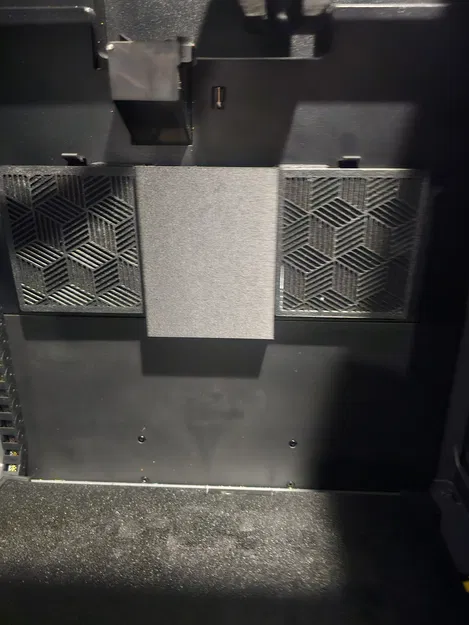

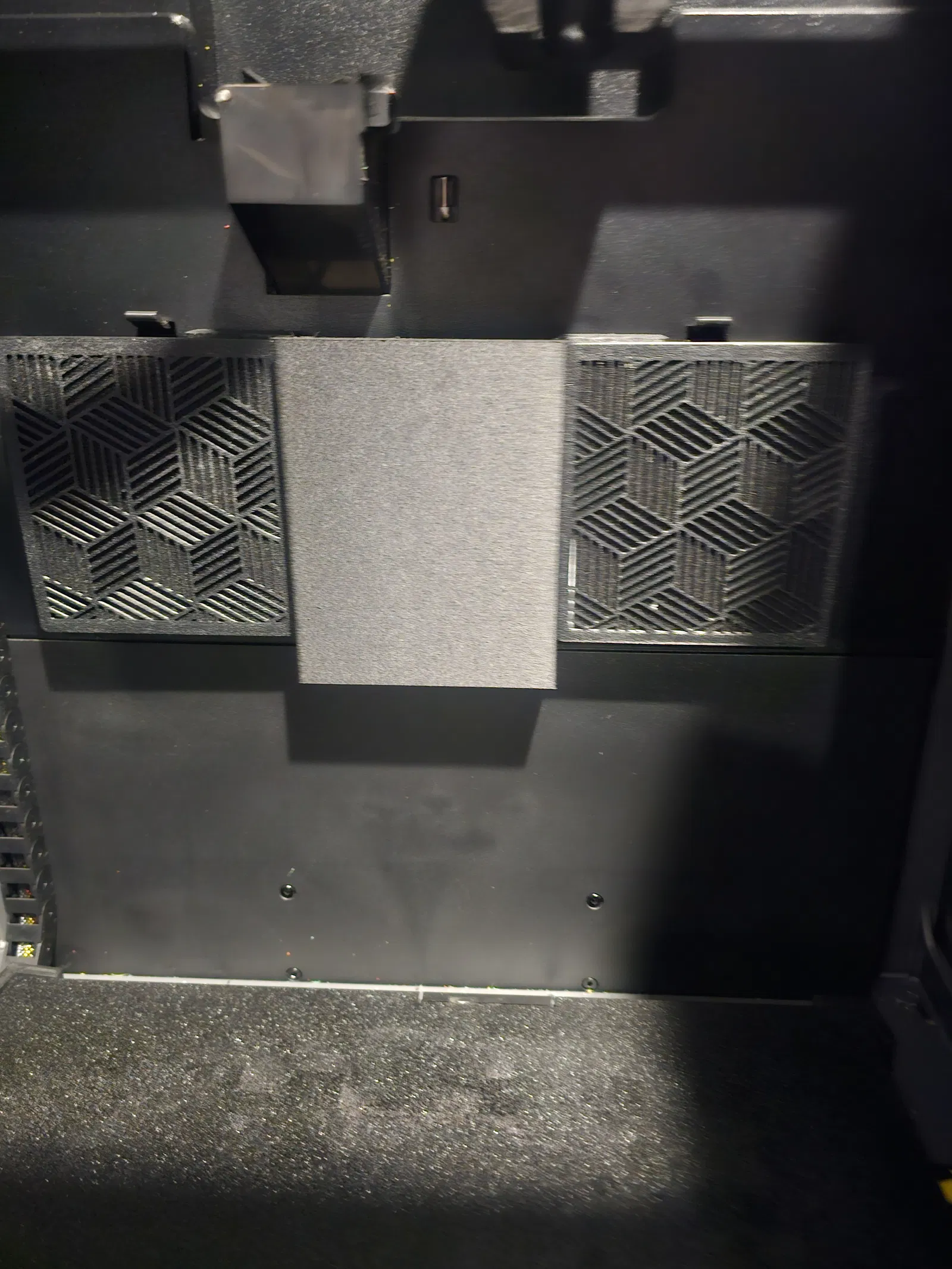

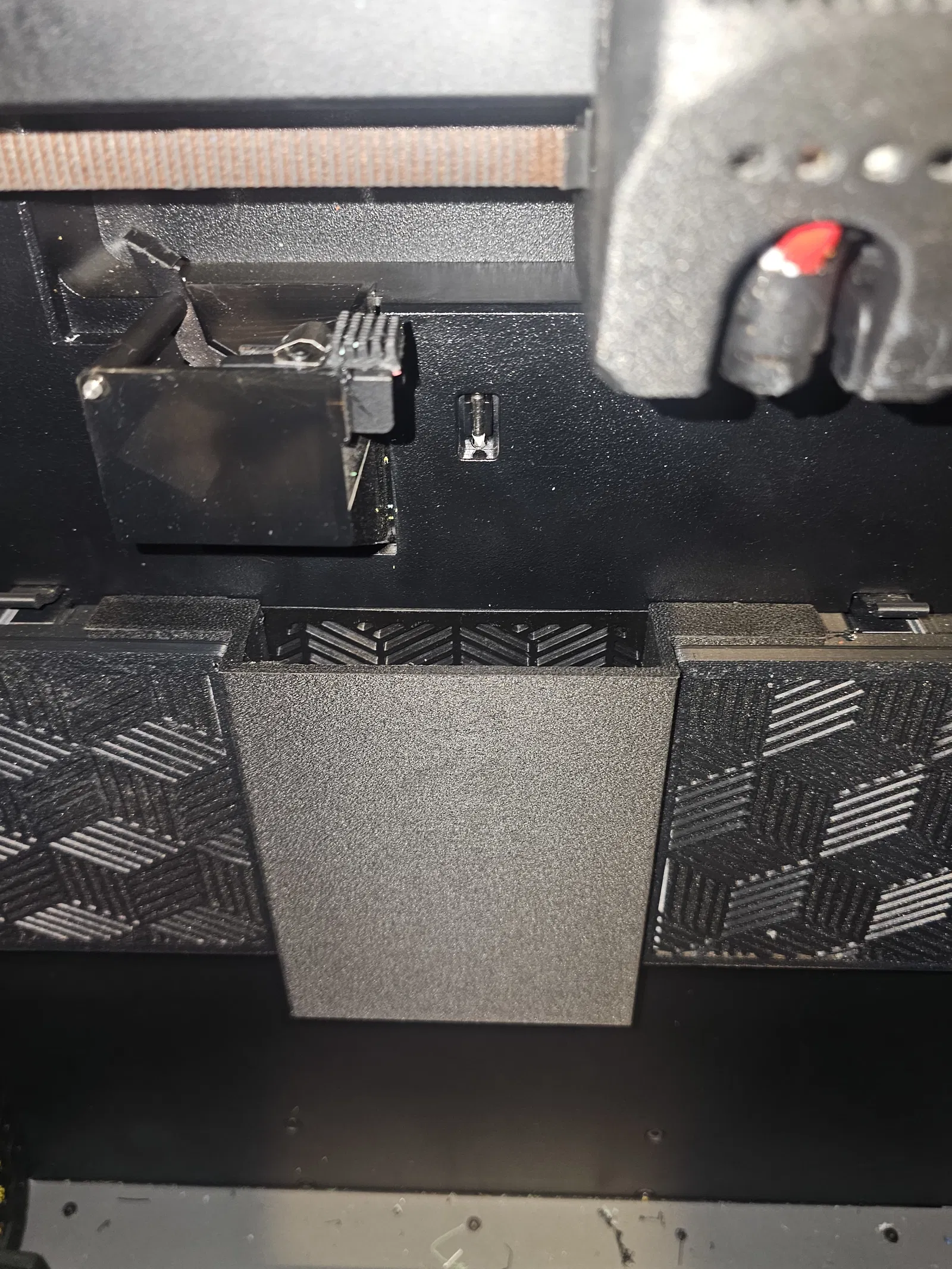

Mình thấy khi in các mẫu cao trong buồng gia nhiệt (heated chamber), chi tiết có thể bị ảnh hưởng do heater của chamber cứ bật/tắt theo chu kỳ… Nên mình remix từ phần nắp chụp snap-on của HEPA filter add-on thành một tấm chắn hình chữ nhật đơn giản, để hướng luồng nhiệt lên và xuống thay vì thổi thẳng vào chi tiết đang in. Phần này chỉ cần kẹp (clip) lên nắp Filter cover và có thể tháo ra dễ dàng khi cần thay filter.
Mình in bằng PPA-CF vì nhiệt từ quạt phía sau có thể lên tới 130°C. ASA hoặc ABS cũng dùng ổn cho heat shield, còn PETG có thể bị cong/vênh nếu in lâu ở nhiệt chamber cao.
Walls 4
infills 100%
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
