Hộp lọc HEPA + than hoạt tính cho Creality K2 Plus (VE2, VE2_83x83, VE2_100x108)

Hộp cho HEPA filter và hạt than hoạt tính cho Creality K2

K2 Plus đã có sẵn carbon filter, nhưng phần vật liệu bên trong chỉ được đổ một phần.

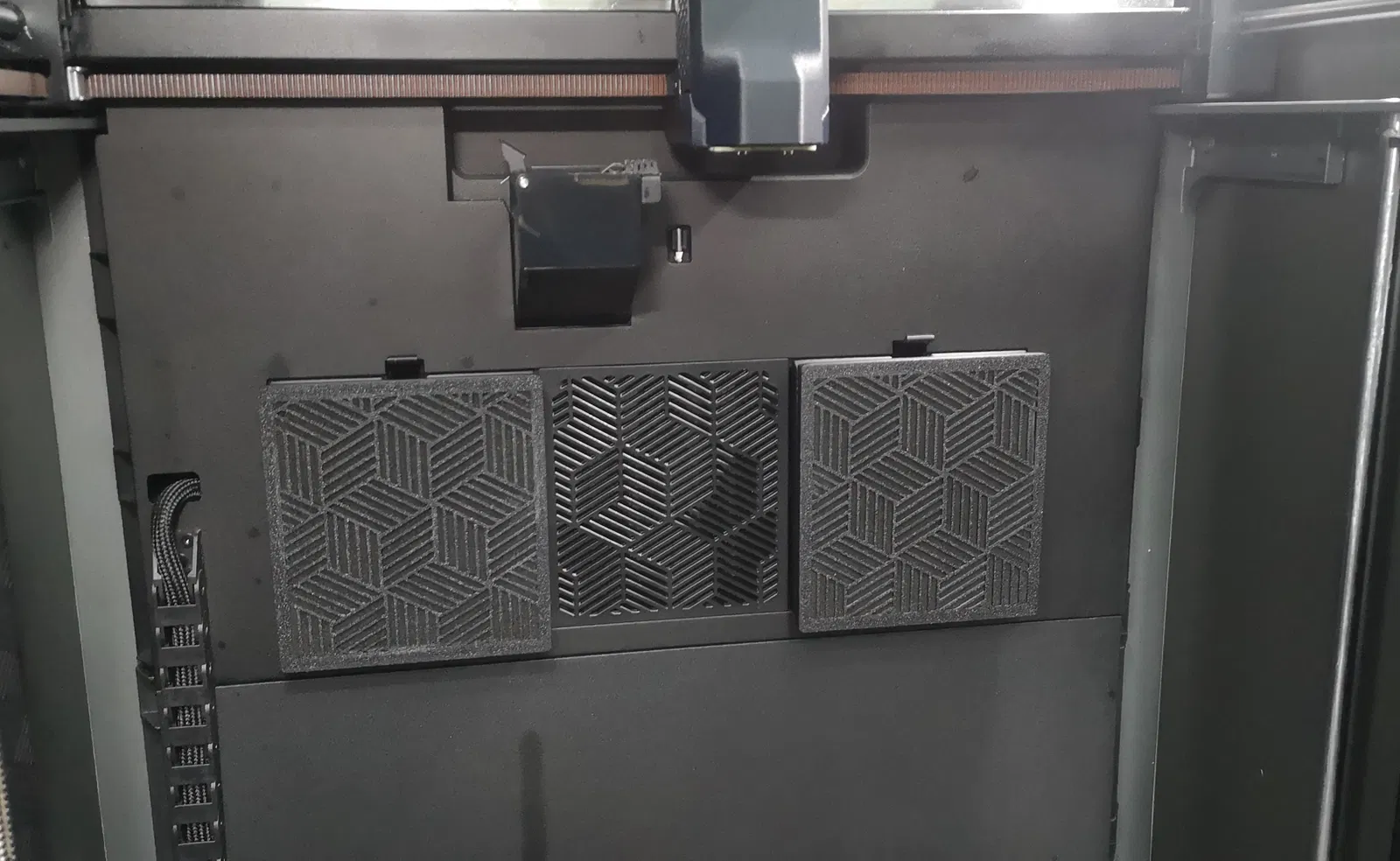

Mình cũng muốn gắn thêm HEPA filter trên vỏ máy nên đã làm ra thiết kế này. Do máy in trong setup của mình đặt quay lưng sát tường nên thao tác phía sau khá bất tiện. Vì vậy mình thiết kế hộp lọc để dùng bên trong thân máy. Hộp này sẽ thay thế bộ filter và grill zin.

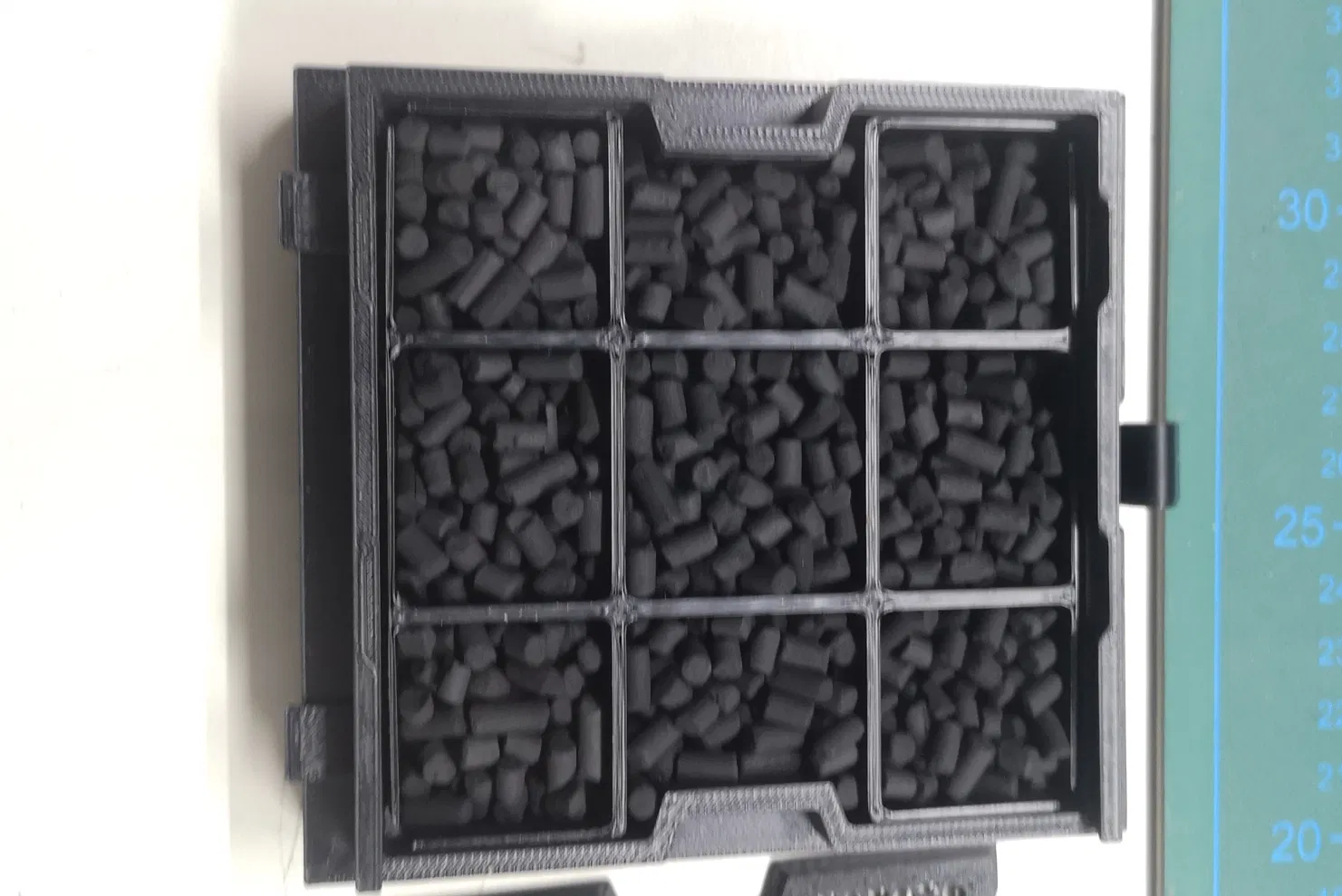

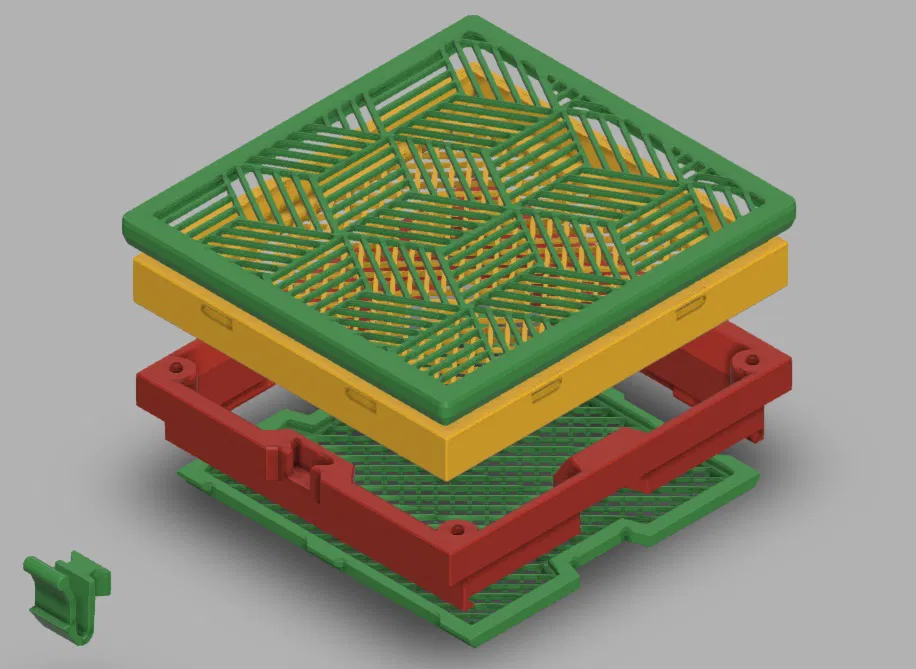

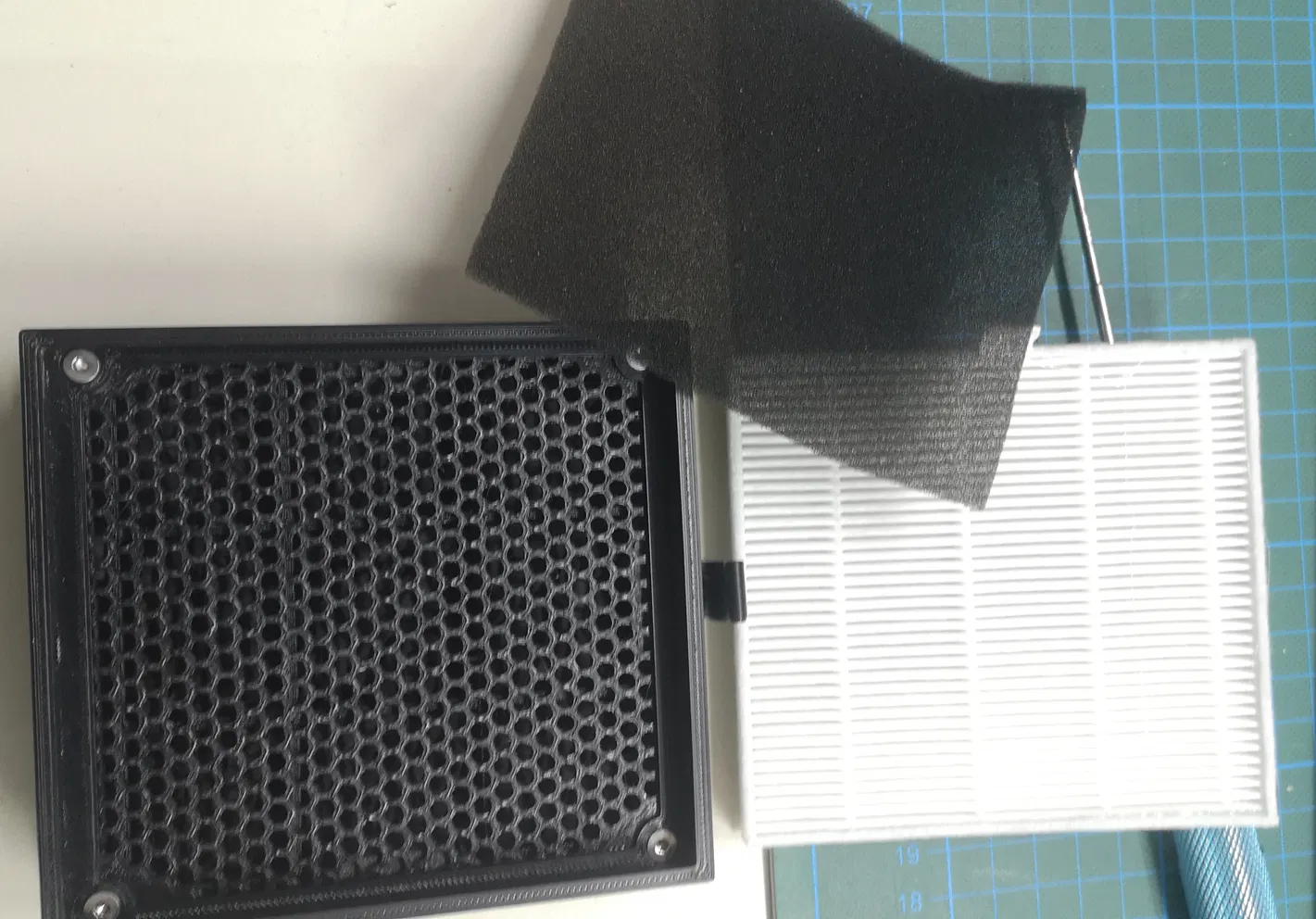

Phần giữa có thể đổ activated carbon pellets, còn HEPA filter sẽ được kẹp vào phần phía trước. Phần trước được bắt bằng vít M3x6 mm.

Mình dùng HEPA filters mua trên Amaz*, loại bán làm đồ thay thế cho nhiều dòng Robot Vacuum Cleaner.

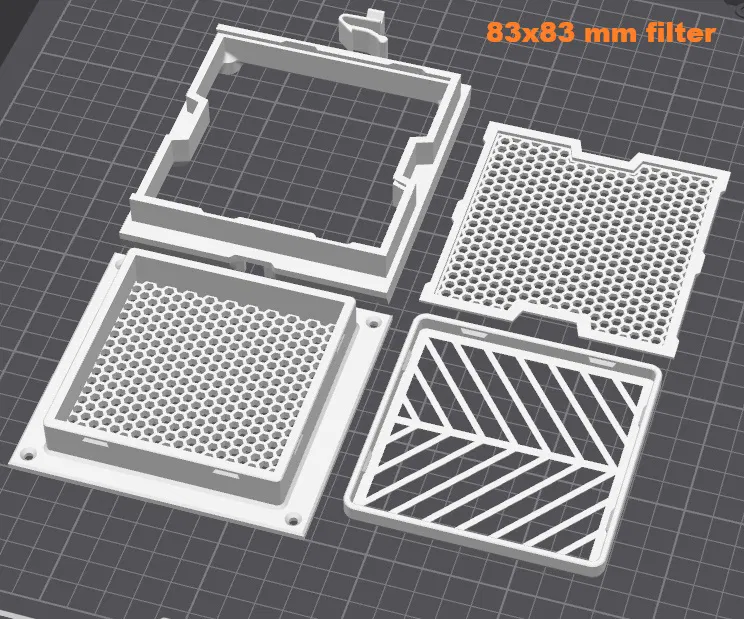

Bản VE2_83x83 cần 2 cái filter kích thước 40x80x15 mm (cũng là loại hay dùng trong Bento Box).

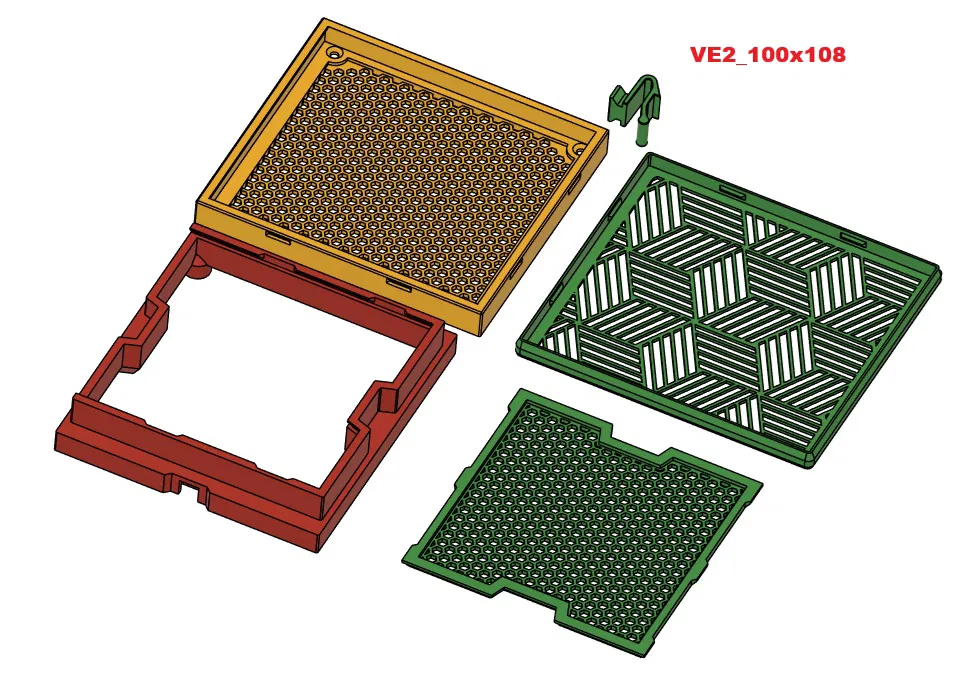

Bản VE2_100x108 cần 1 cái filter thường dùng cho Robot Vac dòng ILIFE V8

(các link là non-affiliate link tới Amaz* DE, chỉ để làm rõ loại filter cần dùng)

edit 2025-05-10 thêm VE2_100x108 để hỗ trợ loại HEPA filter khác (ILIFE V8s Series)

• grid thay thế (thay cho dạng lục giác) để in nhanh hơn
• sắp xếp lại file để tải về
• chỉnh sửa lại mô tả

edit 2025-04-25 theo yêu cầu người dùng: thêm thiết kế nắp trước mới dựa trên bản zin

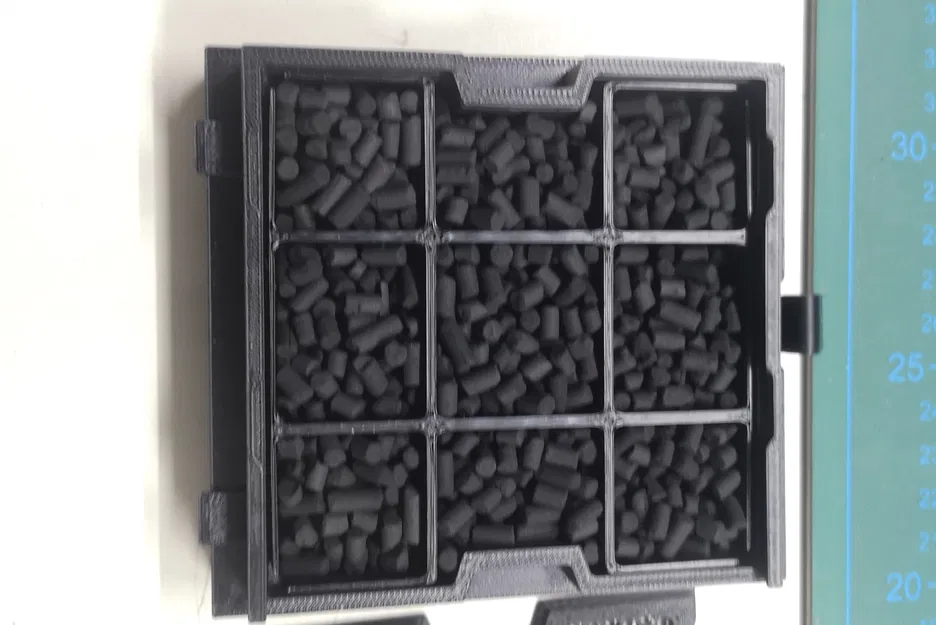

edit 2025-04-15 bạn dùng @FabriceZ đã thiết kế grid insert cho khay than hoạt tính để phân bổ hạt đều hơn. Bạn có thể tải add-on của bạn ấy ở . Nâng cấp này rất đáng làm.

edit 2025-02-05 file giờ đã đúng hướng in khi import vào slicer
- đổi tên folder cho dễ hiểu
- xoá version1

edit 2025-01-19 chỉnh kích thước mặt trước VE2_80x80 (đổi tên thành VE2_83x83)
- sau khi nhận góp ý từ một maker, mình chỉnh mặt trước cho filter chuẩn Bento Box lên 83x83mm

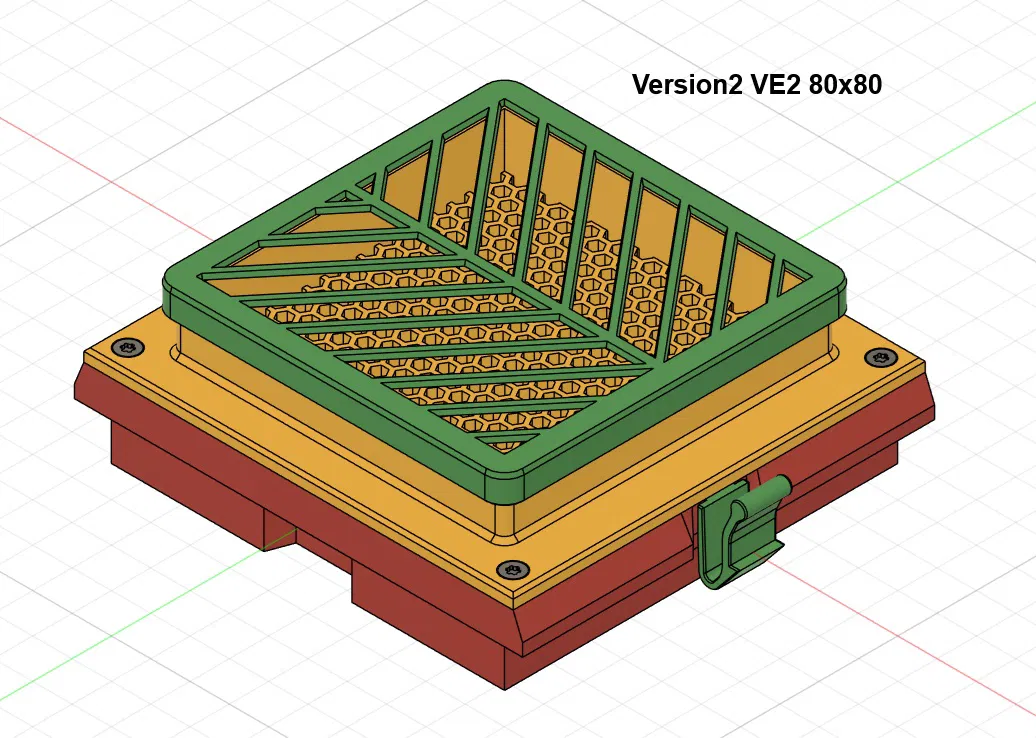

edit 2024-12-29 THÊM VERSION 2: VE2
- không cần heat set inserts (vít M3 đầu chìm, chiều dài tối đa 8mm)
- nắp phía sau dễ gắn hơn (xem bài make mình đăng)
- thêm tuỳ chọn bấm (snap on) nắp trước (có thể chèn thêm một lớp foam mỏng)

ps: tốt nhất KHÔNG nên in các phần này bằng màu sáng, mà in màu đen. Mình nhận thấy nếu không, AI (foreign object detection) có thể nhận nhầm các chi tiết là vật lạ và sẽ pause bản in.

print settings:
in ASA với K2 plus, nozzle 0.4, standard ASA profile, layer height 0.2 mm, infill 15%
hướng in như hình trong ảnh slicer!
chỉ có 2 cái notch ở phần giữa là cần support
phần clip nên in thật chậm
họa tiết grill không phải dạng dễ in lắm, nhưng mình thích kiểu lục giác

có kèm file STEP để dễ chỉnh sửa
tuỳ bạn đổi pattern hoặc tự thiết kế adapter cho filter khác

chúc in vui vẻ!

NẾU THIẾT KẾ CÓ VẤN ĐỀ, VUI LÒNG ĐỂ LẠI COMMENT HOẶC NHẮN TIN CHO MÌNH
