Ngàm gắn EBB36 Gen2 cho Nebula Extruder
Mount để gắn EBB36 Gen 2 lên BIQU Nebula Extruder (A4T toolhead). Có khe cho dây rút, in theo Standard Voron Settings. Bản V1.1 tăng độ cứng, strain relief dài hơn và thêm lỗ gắn cảm biến BME280.
Mô tả

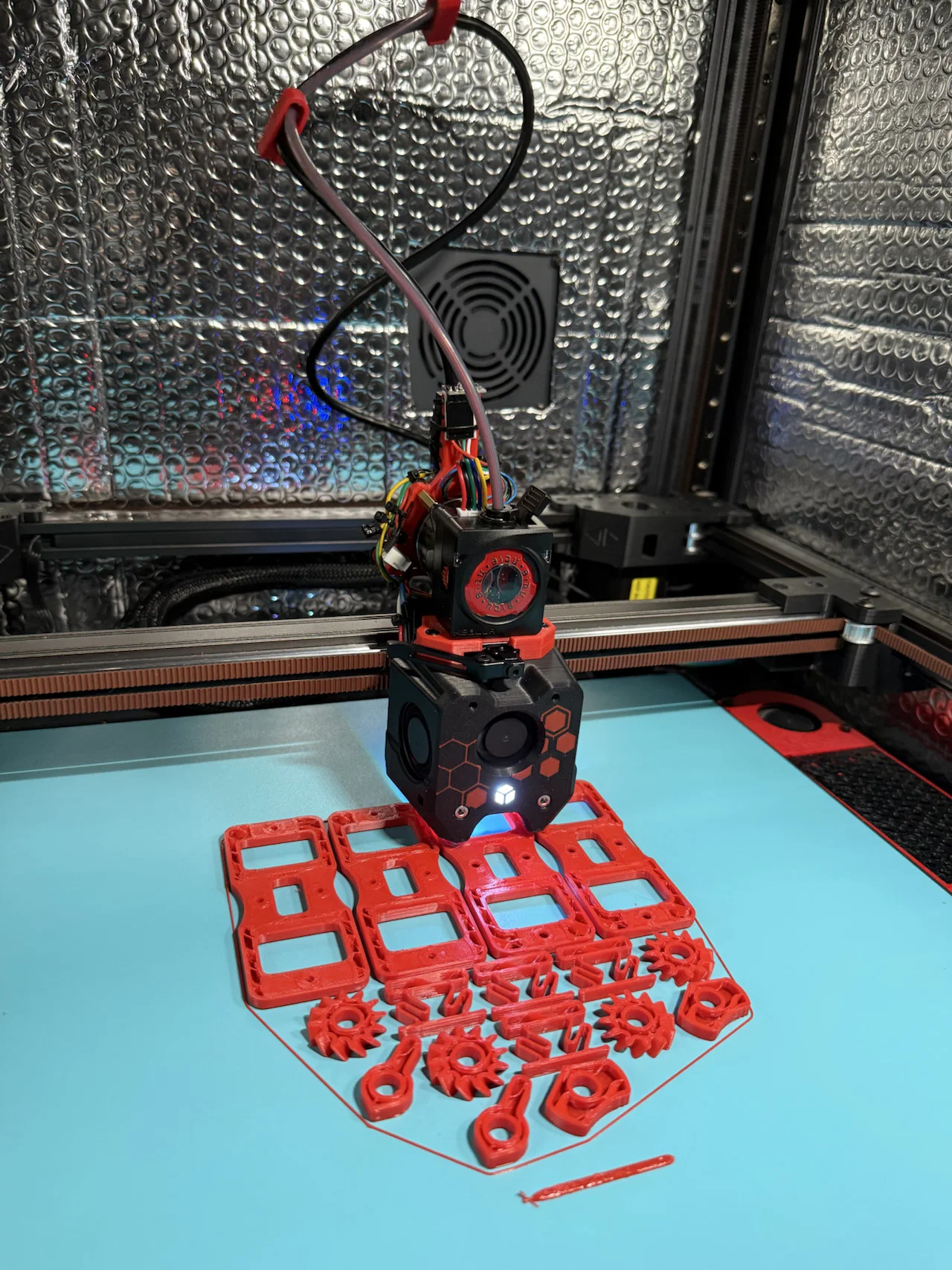

Đây là file thiết kế cho máy in đầu tiên của mình.

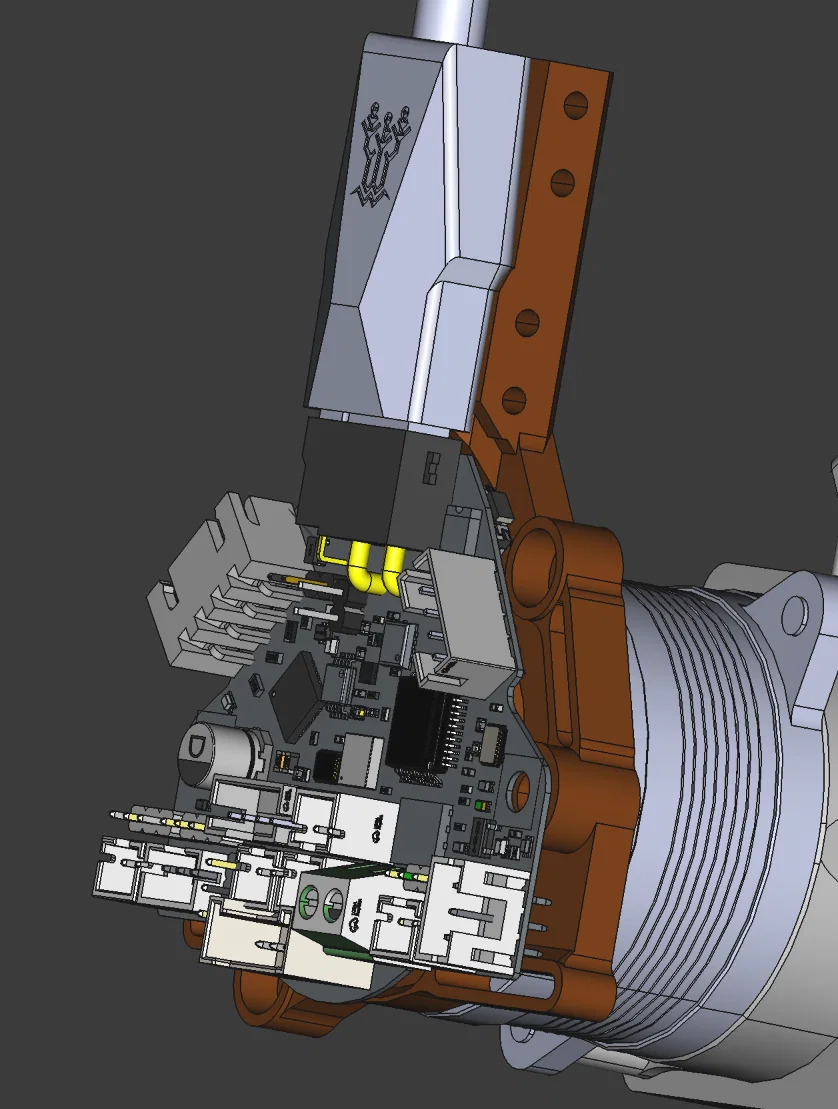

Sau khi dựng một A4T Toolhead với Nebula Extruder thì mình bị thiếu cái ngàm (mount) để gắn EBB36 Gen2 mà mình đang dùng.
Mấy khe nhỏ là để luồn dây rút (cable ties).
BOM:
-
2x M3x10
-
2x M3x8
-
2x M3x20 Standoffs
-
2x M3 Nuts
In theo Standard Voron Settings và đặt mặt phẳng úp xuống mặt bàn in.

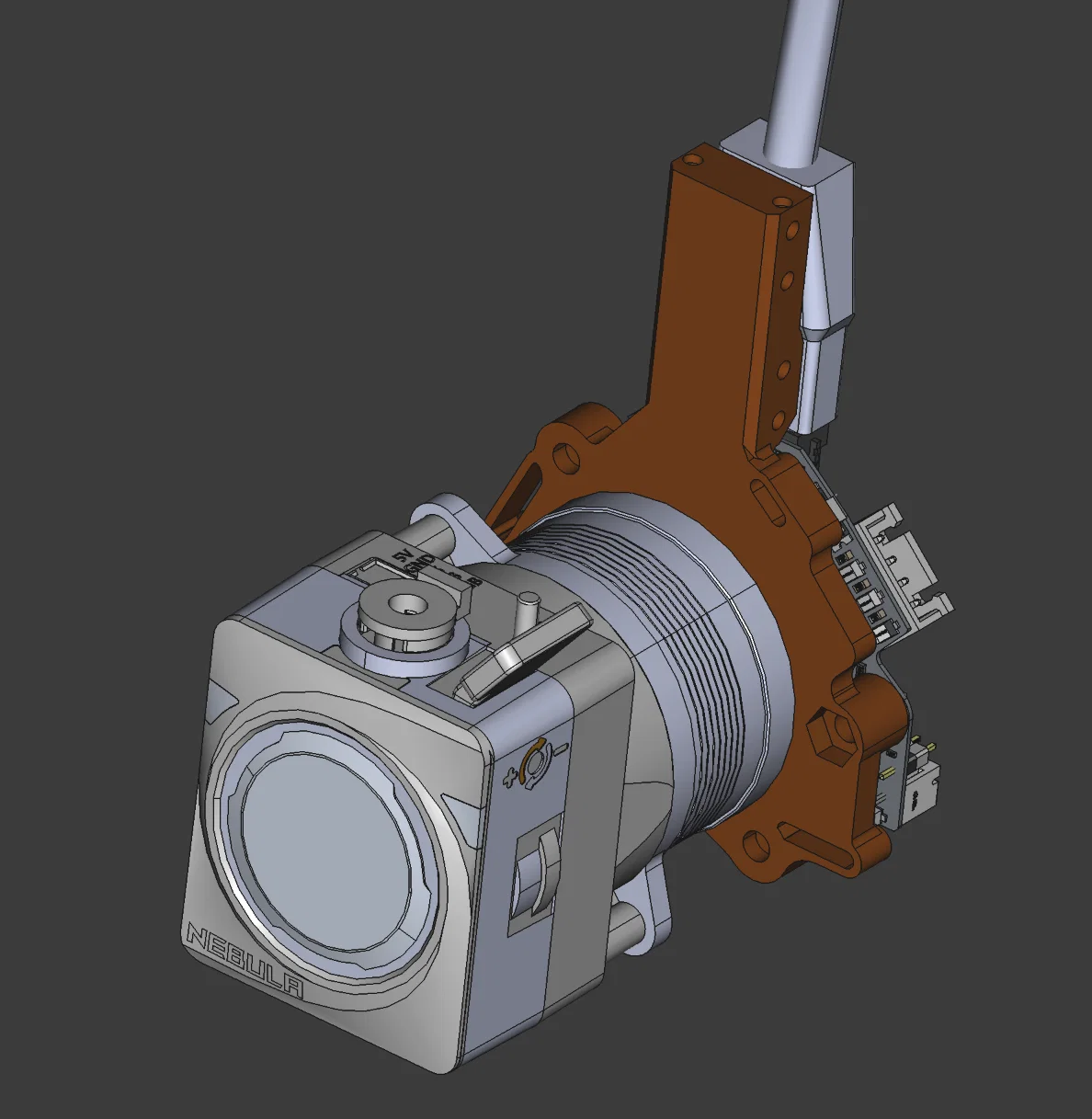

Cập nhật: V1.1 đã phát hành, strain relief dài hơn, ổn định hơn và có 2 lỗ phía trên để gắn cảm biến nhiệt độ BME280 ở trên phần strain relief. Đồng thời đã thêm các chỗ insert (hex nut inserts) để lắp ebb.
