Z Belt Tensioner không cần ốc vít cho Elegoo Neptune 4 Pro/Plus/Max

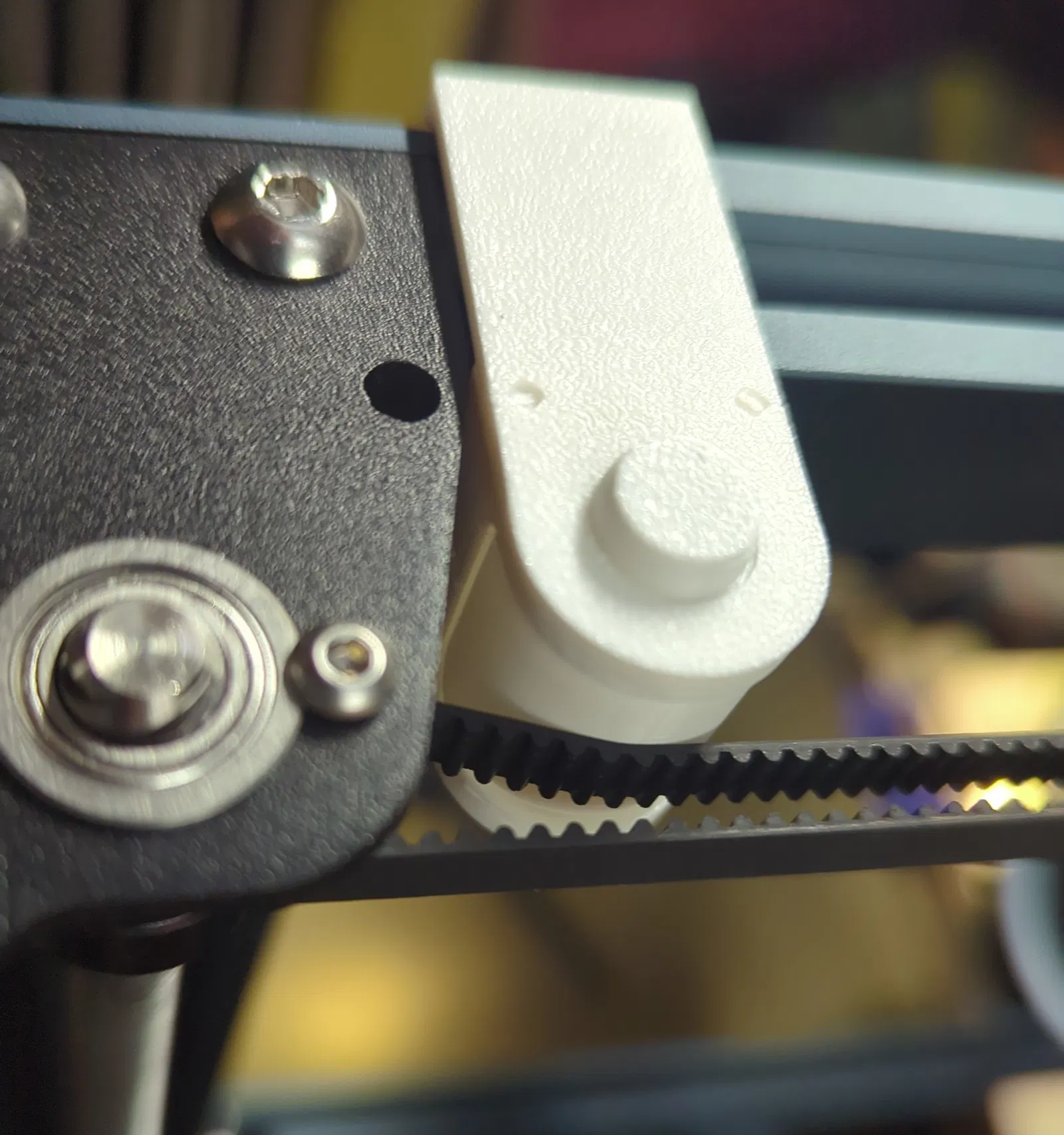

Không cần chạy ra tiệm hay lướt amazon cho món này đâu – chỉ cần chút keo và filament là giữ chắc hết. Chạy mượt. Nâng cấp nhanh gọn, dễ làm. Xài bền lâu. Không làm mòn belt. Tăng độ bám của belt lên bánh răng pulley. Kẹp trực tiếp lên thanh rail phía trên. Có thể bạn để ý mấy đường layer bị “rần rần” trong hình. Cái này do bật polyholes trong slicer. Nếu thấy khó chịu thì cứ tắt đi.

UPDATE 05/12/25 (mới nhất):

Các file có tiền tố “ZBT” là bản mới nhất.

Cải tiến:

• êm hơn
• bền hơn
• barrel lõm (concave) – ôm belt nhẹ nhàng
• barrel to hơn – tăng tension nhẹ

UPDATE (cũ):

Mình thấy một cái tensioner không lăn nên mình chỉnh nhẹ hình học của cả hai file để nó “lăn mượt hơn”. Chạy ngon. Lần này mình in clip bằng PLA và barrel bằng PETG. Các khuyến nghị in vẫn y như cũ. Thư mục “rollier.zip” có cả hai file. Chúc vui.

Đọc hết phần mô tả này trước khi bắt đầu có thể giúp bạn đỡ tốn thời gian và bực mình.

PLA xài ổn và bền. PETG thì trơn mượt hơn chút. Nếu dùng enclosure thì nhất định nên dùng PETG hoặc vật liệu khác chịu nhiệt tốt hơn.

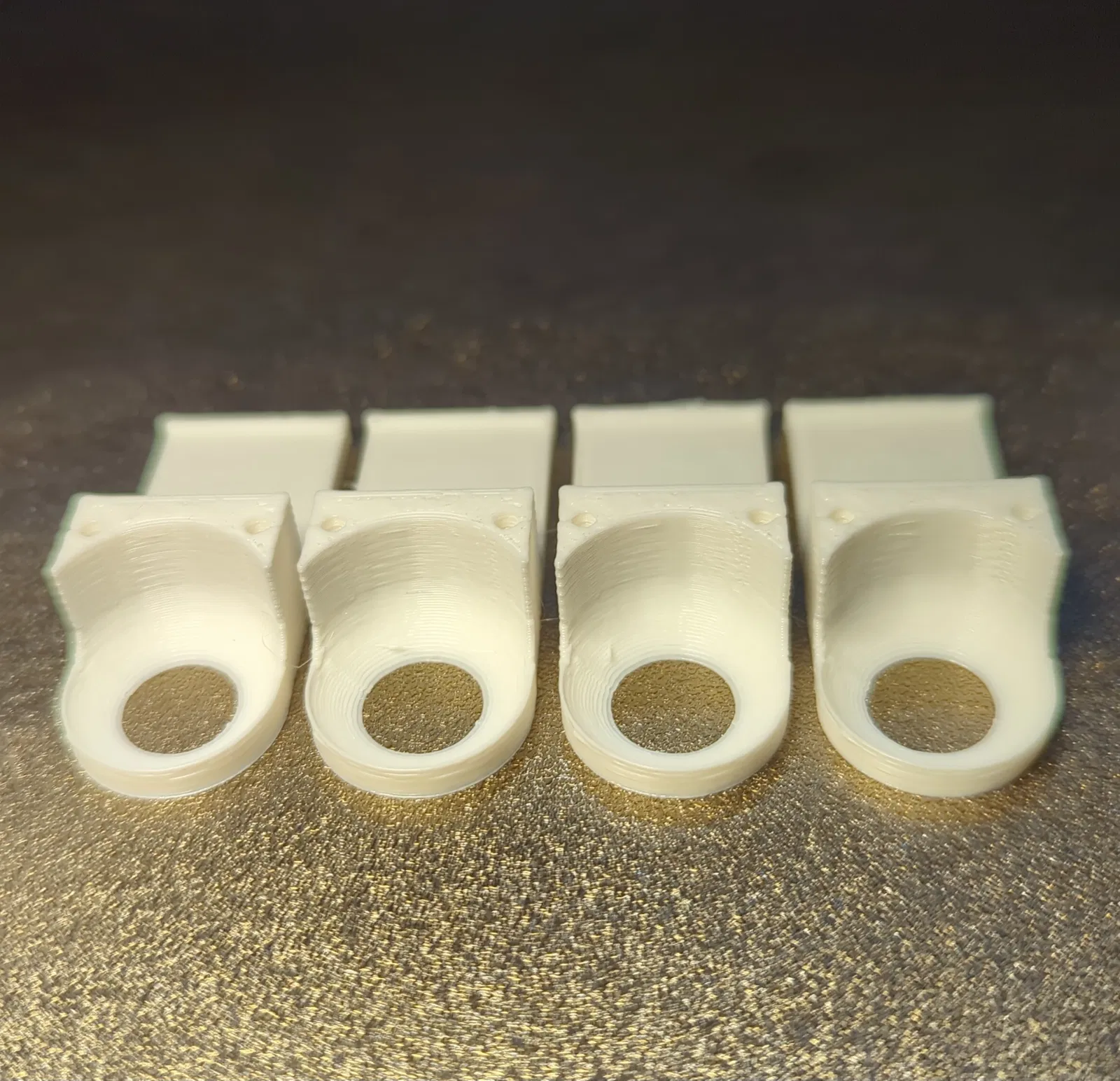

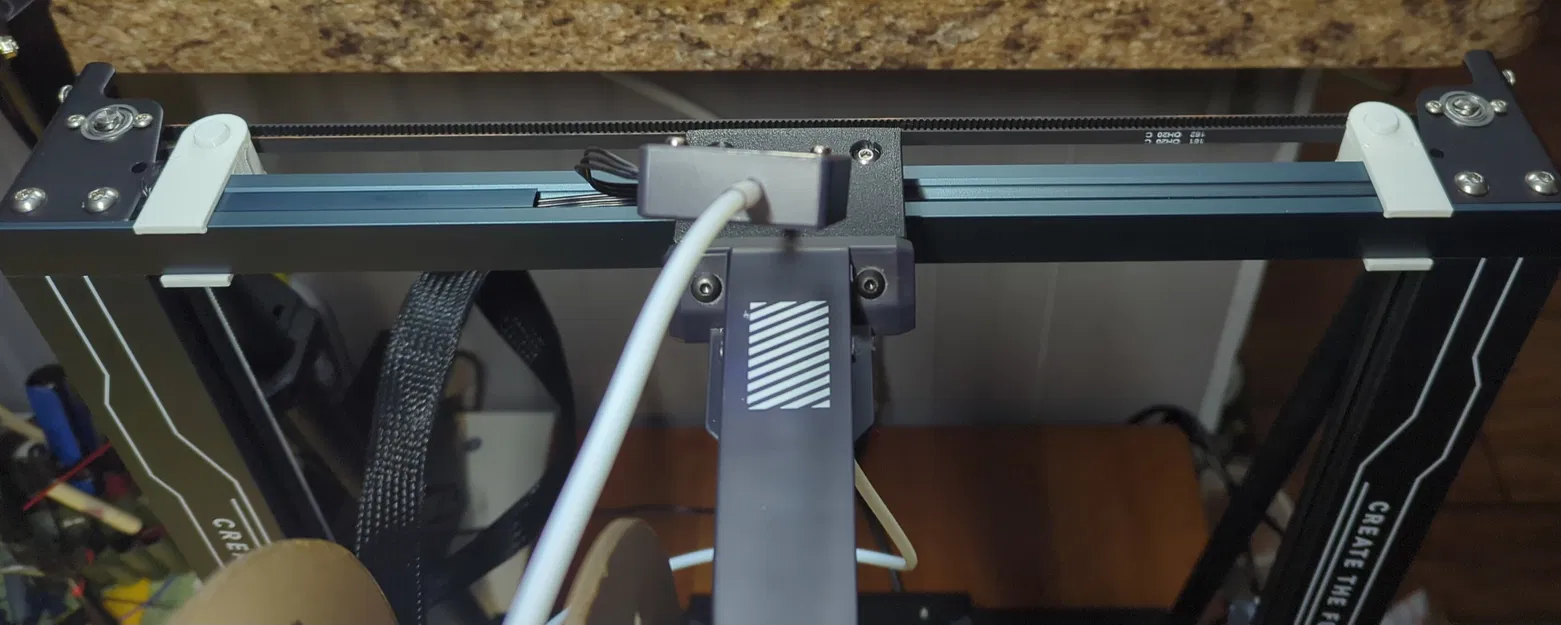

Bạn cần in 2x Clip.stl và 1x Barrel.stl để làm 1 bộ tensioner. Mình thích dùng 2 bộ như hình minh hoạ, nên thường in 4 cái clip một lần rồi in 2 cái barrel.

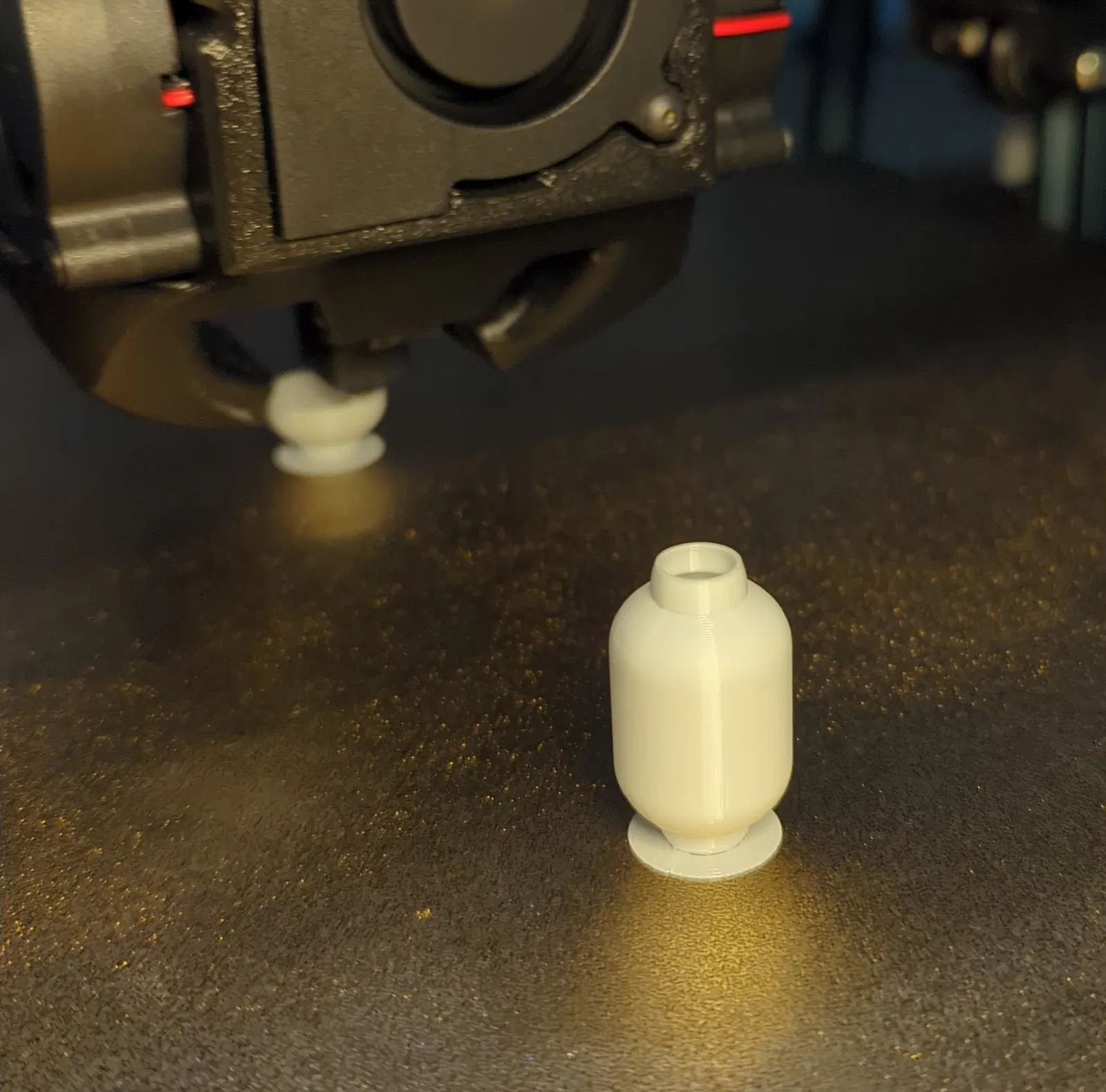

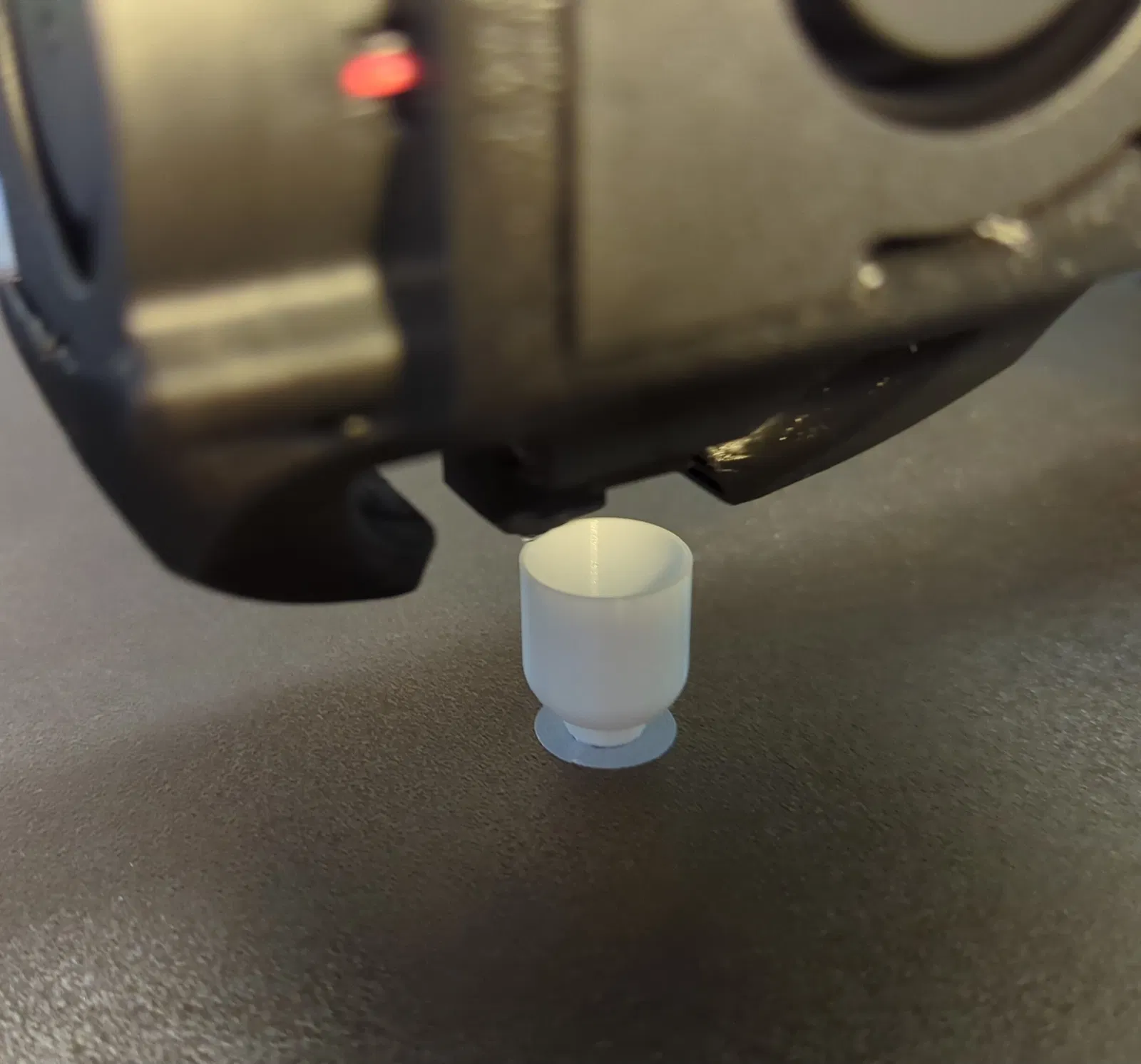

Barrel được in ở vase mode nên nhớ làm đúng các thiết lập bên dưới, không là nó sẽ in không ra đúng.

Thiết lập in quan trọng:

Mình dùng OrcaSlicer, PETG, và nozzle 4mm.

CHỈ DÀNH CHO BARREL:

Layer height: 0.16

LINE WIDTH:

Default 0.8

First layer 0.8

Outer wall 0.8

Arc fitting: Check

Elephant foot compensation: 0

Raft layers: 1

Spiral vase: Check (có thể nằm trong Plate settings)

Nếu bạn in 2 cái barrel trở lên trên cùng một plate thì dùng Print sequence: By object

Nếu gặp tình trạng vách bị xệ/chảy khi in vase mode, thử giảm tốc độ in và/hoặc tăng max fan speed và layer time trong cài đặt filament.

Mình có kèm file .3mf để tham khảo.

Lắp ráp:

Cắt 2 đoạn filament dài 22–24mm cho mỗi tensioner. Chà một ít keo super glue lên một nửa đoạn filament rồi nhét vào một nửa cái clip như trong hình. Xài keo tiết kiệm và cẩn thận nha – đừng dán dính ngón tay xuống bàn! Để cái clip nằm trên mặt phẳng cứng sẽ dễ ấn filament xuống hết cỡ mà không bị lố. Khi cả hai đoạn filament đã nằm ở một bên clip, bôi thêm chút keo lên phần nửa filament đang lòi ra. Canh cho đầu filament vừa mới “ăn” vào lỗ của nửa clip còn lại NHƯNG ĐỪNG ẤN DÍNH LẠI! Bạn phải đưa Barrel vào đúng vị trí trước rồi mới bấm hai nửa lại với nhau. Xong phim. Hy vọng cái barrel không bị dán chết vào áo.
