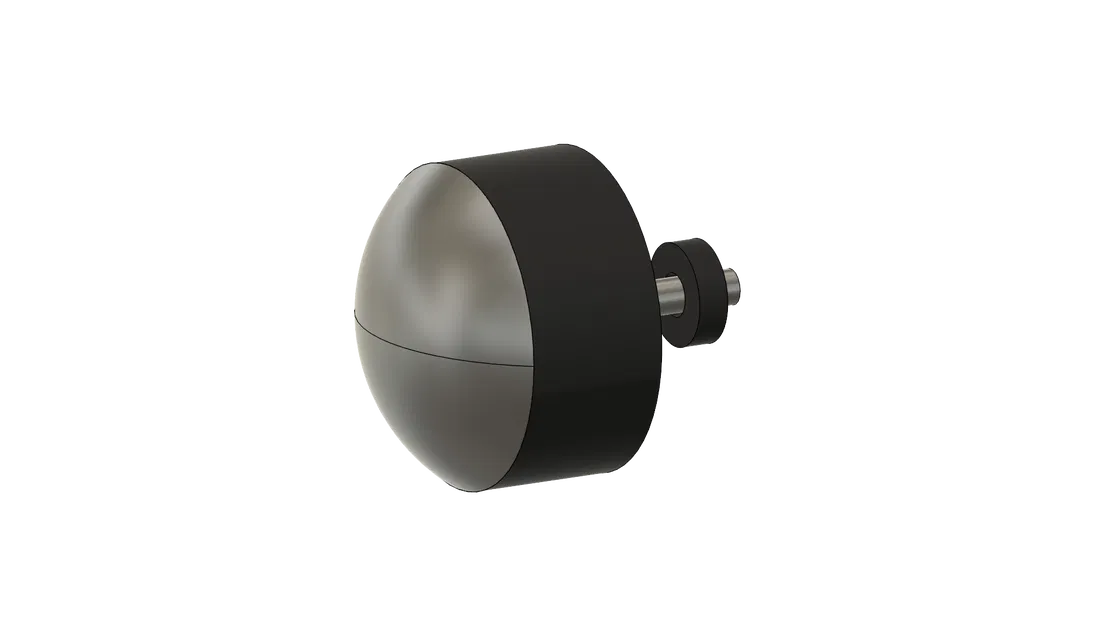

BabyTrains - Khớp nối (Spřáhlo)

EN: BabyTrains - Coupler (Spřáhlo)

🇨🇿 Bản tiếng Séc ở bên dưới

BOM cho 1 cái coupler

• 1× đinh bọc ghế (đường kính 12 mm × dài 14 mm)

• 1× neodymium ring magnet

  • 🧲5 mm OD × cao 3 mm × 1.5 mm ID (hút lực tối thiểu) hoặc,

  • 🧲6 mm OD × cao 3 mm × 1,5 mm ID (hút vừa chuẩn - KHUYÊN DÙNG) hoặc,

  • 🧲7 mm OD × cao 3 mm × 1,5 mm ID (nam châm mạnh hơn).

• 1× in Coupler magnet cover (BT-SP-MGCO) - 💡Chọn theo loại nam châm bạn dùng

• 1× in Coupler magnet spacer (BT-SP-MGSP)

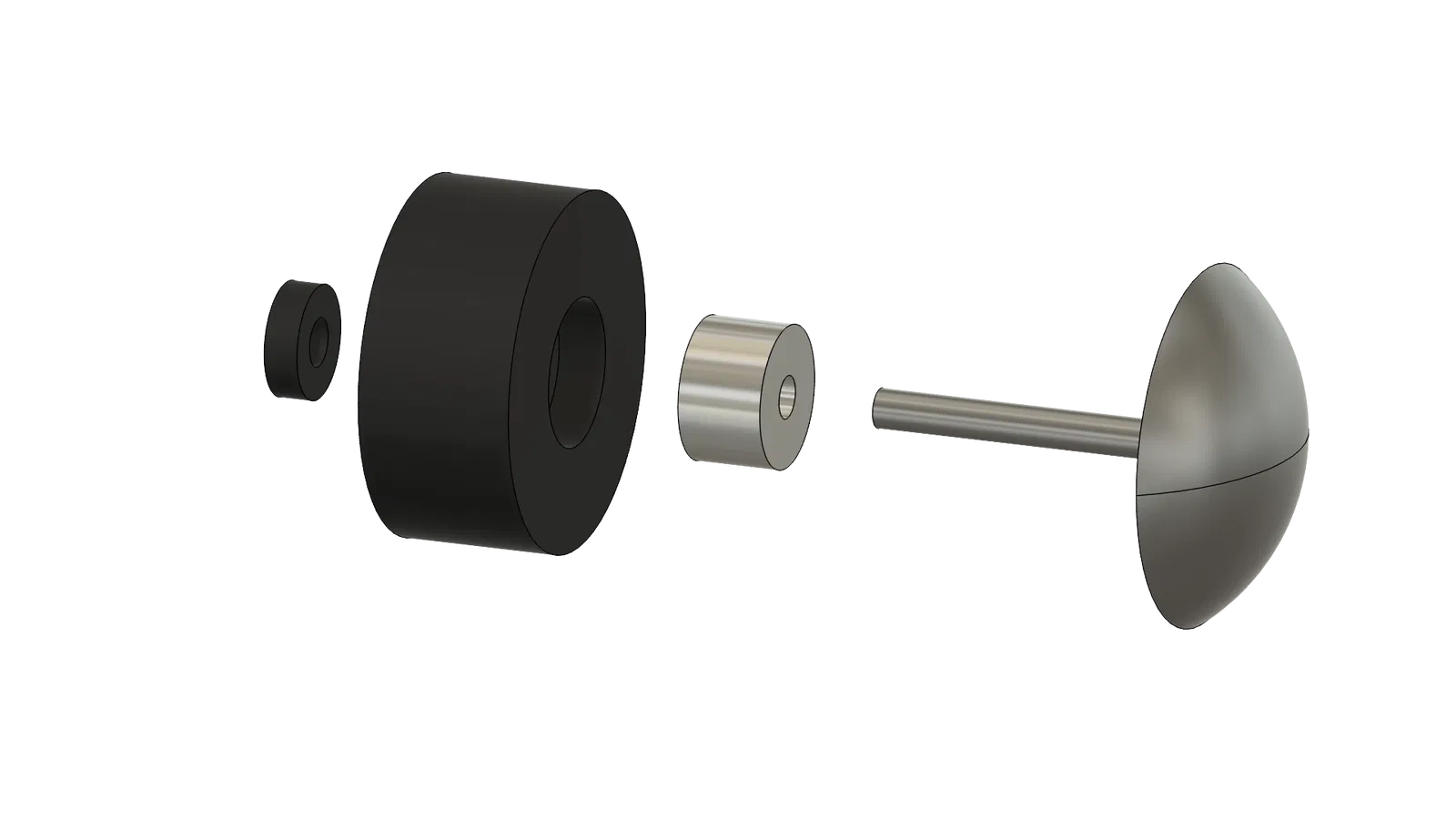

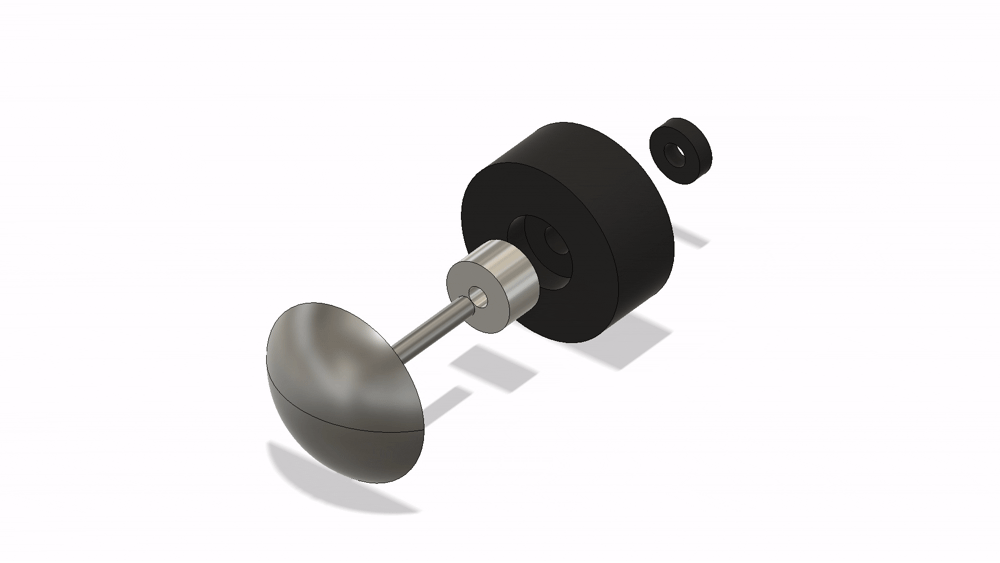

🔧 Hướng dẫn lắp ráp

1. 🧲 Luồn nam châm vào đinh bọc ghế

2. 🛡 Gắn magnet cover

3. ⭕ Đặt vòng đệm (washer) đã in vào đầu nhọn

4. ✂ Dùng kềm cắt đinh, chừa ~4 mm tính từ đầu

5. 💧 Cố định bằng 1 giọt keo siêu dính (super glue)

Cài đặt in (Print Settings)

• Nozzle: 0.4 mm

• Layer height: 0.2 mm

• Walls/perimeters: thiết lập tiêu chuẩn

• Supports: KHÔNG

🚅 BabyTrains | Printables.com 🚂BabyTrains MINI | Printables.com

---

🇨🇿 Bản tiếng Séc:

CZ: BabyTrains - Spřáhlo

BOM pro 1 ks spřáhla

• 1× čalounický hřebík (průměr 12 mm × délka 14 mm)

• 1× neodymový kruhový magnet

  • 🧲vnější ⌀5 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží minimální silou ale drží) nebo,

  • 🧲vnější ⌀6 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží tak akorát - DOPORUČUJI) nebo,

  • 🧲vnější ⌀7 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží větší silou).

• 1× tisk Kryt magnetu spřáhla (BT-SP-MGCO) 💡Vyberte podle velikosti vašeho magnetu

• 1× tisk Podložka magnetu spřáhla (BT-SP-MGSP)

💡 Magnety lze koupit zde: UNIMAGNET (⌀5), UNIMAGNET (⌀6), UNIMAGNET (⌀7)

💡 Hřebíky lze koupit zde: HORNBACH

🔧 Návod na sestavení

1. 🧲 Nasaďte magnet na čalounický hřebík

2. 🛡 Připevněte kryt magnetu

3. ⭕ Nasaďte vytištěnou podložku na ostrý konec

4. ✂ Zastřihněte hřebík kleštěmi ~4 mm od konce

5. 💧 Zajistěte kapkou vteřinového lepidla

Pokyny pro tisk

• Tryska: 0,4 mm

• Výška vrstvy: 0,2 mm

• Stěny/perimetry: standardní nastavení

• Podpory: NE
