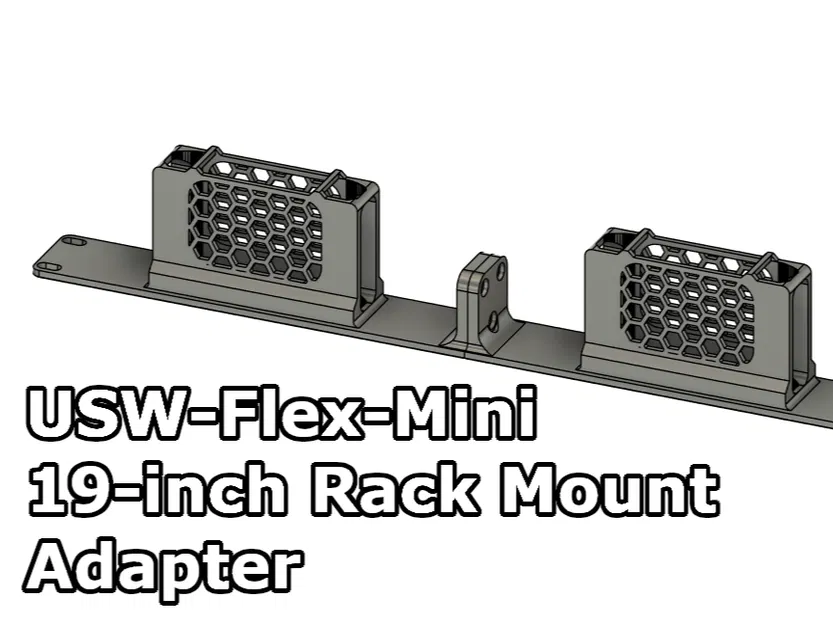

Giá đỡ rack 19-inch modular cho Unifi USW-Flex-Mini

Adapter rack mount 19-inch dạng modular, gồm 2 phần, dành cho Ubiquiti Unifi USW-Flex-Mini.

Cái mount này là một phần của hệ thống rack mount modular 19-inch do mình thiết kế, bạn có thể mix & match các module với những mount khác. Xem các model của mình ở đây để tìm thêm những module mount 19-inch khác.

Bạn thích các model của mình không? Cân nhắc mời mình ly cà phê nha ;)

Parts

• 3x ốc M5 (chiều dài tối thiểu: 10mm, tối đa: 16mm).
• 3x đai ốc lục giác M5.

Mount Assembly

LƯU Ý: Các module dùng trong hướng dẫn này chỉ để minh hoạ, và mình dùng chúng cho toàn bộ series. Có thể nó không giống đúng các model bạn tải từ trang này.

• Để lắp ráp, luồn 3 con ốc vào module Right.

• Sau đó canh thẳng hàng với module Left.

• Tiếp theo, gắn đai ốc lục giác vào các con ốc, rồi dùng tua vít hoặc lục giác (allen key).

• Siết ốc tới khi bạn bắt đầu cảm thấy nặng tay và đai ốc đã nằm chắc vào vị trí. Xong rồi bạn có thể gắn mount lên rack.

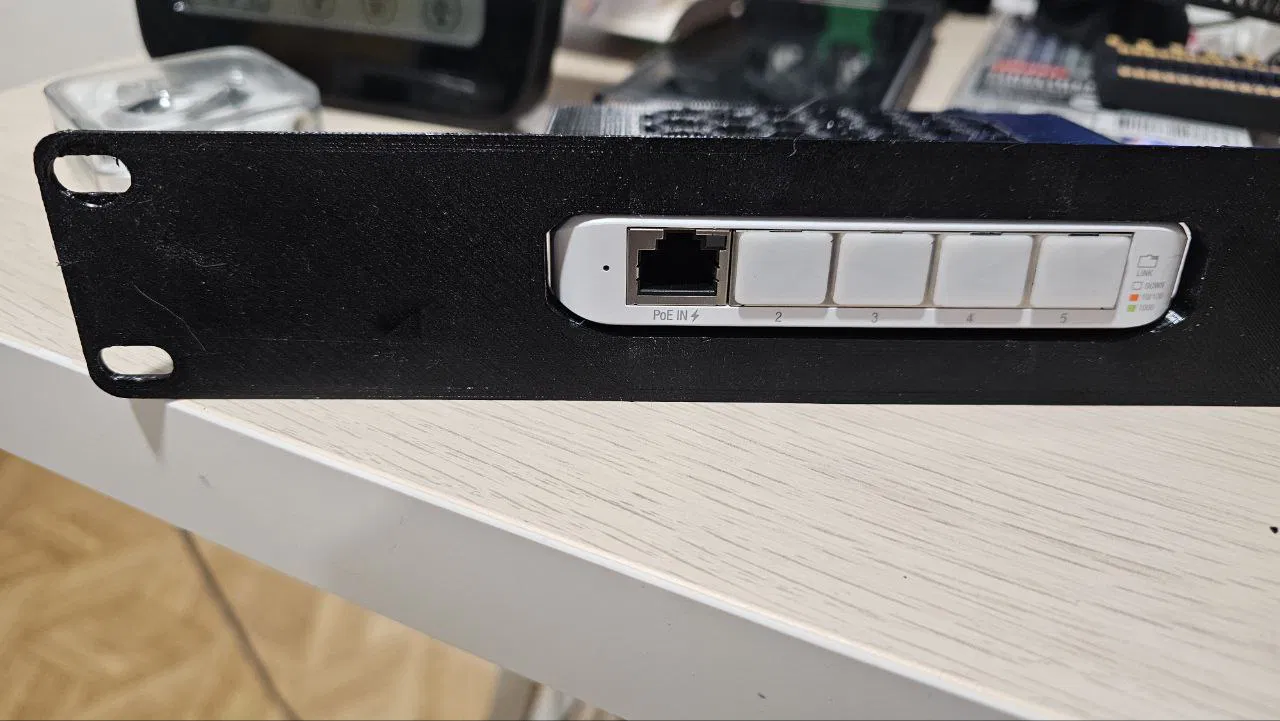

Installing the switch

Để gắn switch vào mount này, bạn chỉ cần trượt nó vào. Nhưng khi chạm tới các chân cao su ở mặt dưới, hãy ấn nhẹ để chúng nén lại và lọt vào trong mount; sau đó switch sẽ trượt tiếp và sẽ được giữ chắc tại chỗ.

Print Settings

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Walls/Perimeters:

Ít nhất 4.

Resolution:

0.2 hoặc 0.24

Infill:

15% trở lên

Filament:

Bất kỳ.
