Đồ chơi nỏ dùng cơ cấu cò Trung Hoa cổ (Ancient Chinese Trigger Assembly)

Đây là một món đồ chơi nỏ (crossbow toy) dùng bộ cụm cò (trigger assembly) đã đăng trước đó.

Hình học của cò trong mẫu đồ chơi này được thu nhỏ còn 75% so với bản kích thước đầy đủ.

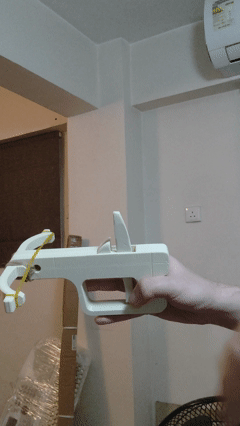

Dưới đây là lúc nó hoạt động:

Cò nên tự reset bằng cách đẩy cò ngược về phía sau. Hình học của cụm cơ cấu đã được tinh chỉnh nhẹ so với các phiên bản trước, nên việc reset sẽ ổn định và đều hơn.

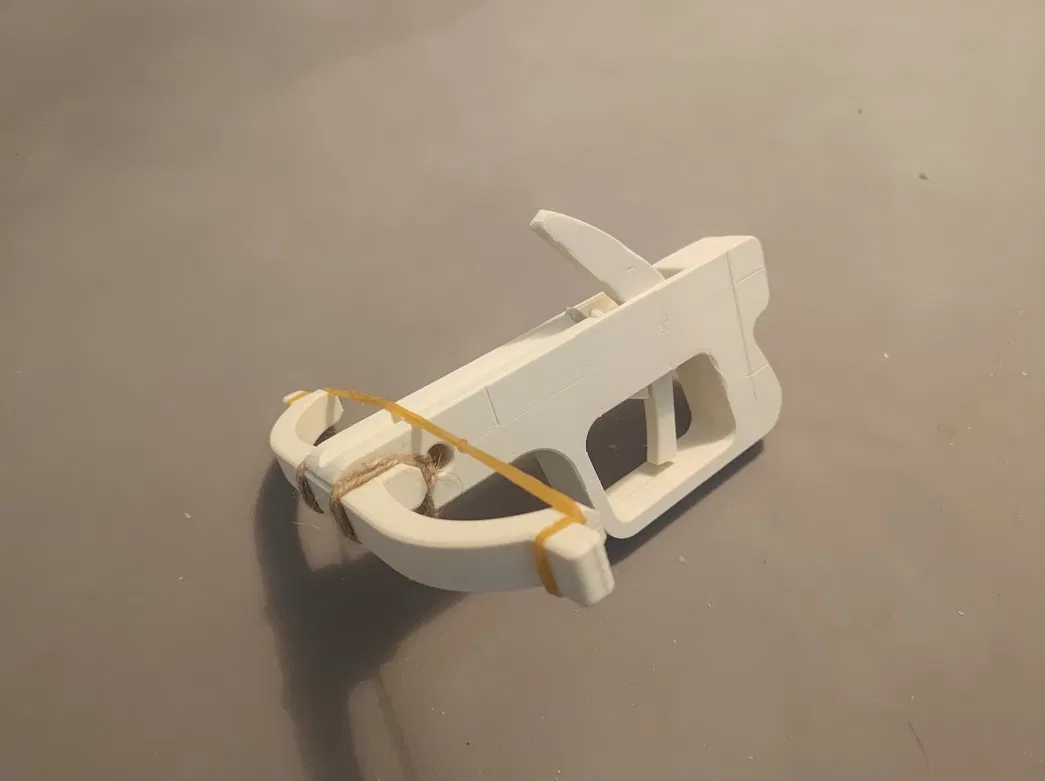

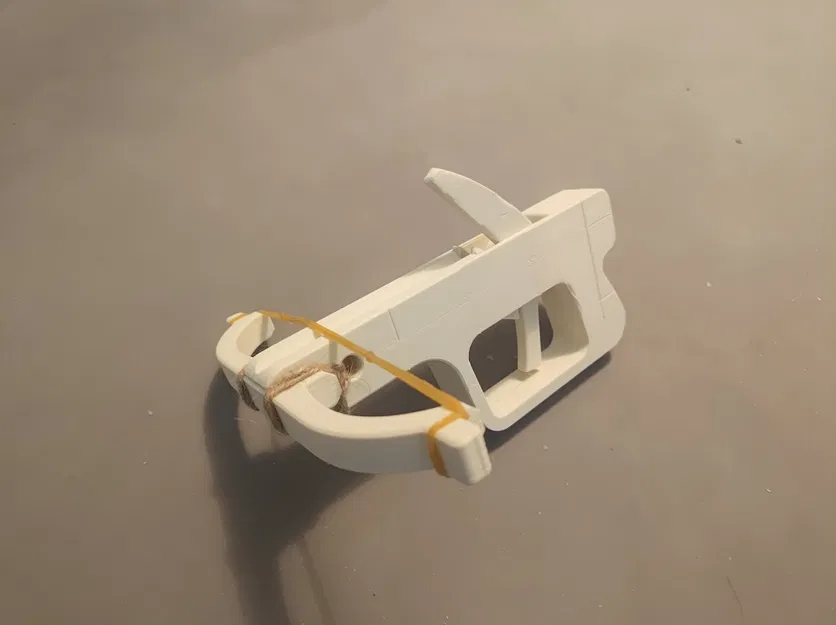

Phần prod (cánh nỏ) được thiết kế để gắn bằng dây. Mình muốn giữ phần thẩm mỹ này vì ngày xưa prods truyền thống cũng được gắn như vậy, với lại trên mạng đã có khá nhiều mẫu nỏ print-in-place rồi. Nếu bạn không muốn gắn bằng dây thì sẽ phải dán keo, vì bản thân nó không đủ friction fit để tự giữ chặt. Nếu bạn không gắn prods, bạn vẫn có thể dùng đồ chơi này để bắn dây thun (rubber-bands).

Mẫu này được dựng phỏng theo kiểu nỏ thời nhà Hán (Han style crossbows). Dòng này thường được phân loại bởi hành trình kéo dài (long draw length), dùng cung cỡ lớn làm prod, và gắn mà không có stirrup. Phần tay cầm được cho là khá nhỏ, chỉ vừa khoảng ba ngón tay luồn qua.

Để lên dây nỏ, một lính nỏ sẽ ngồi xuống đất, đặt hai chân ở hai bên prods rồi kéo:
