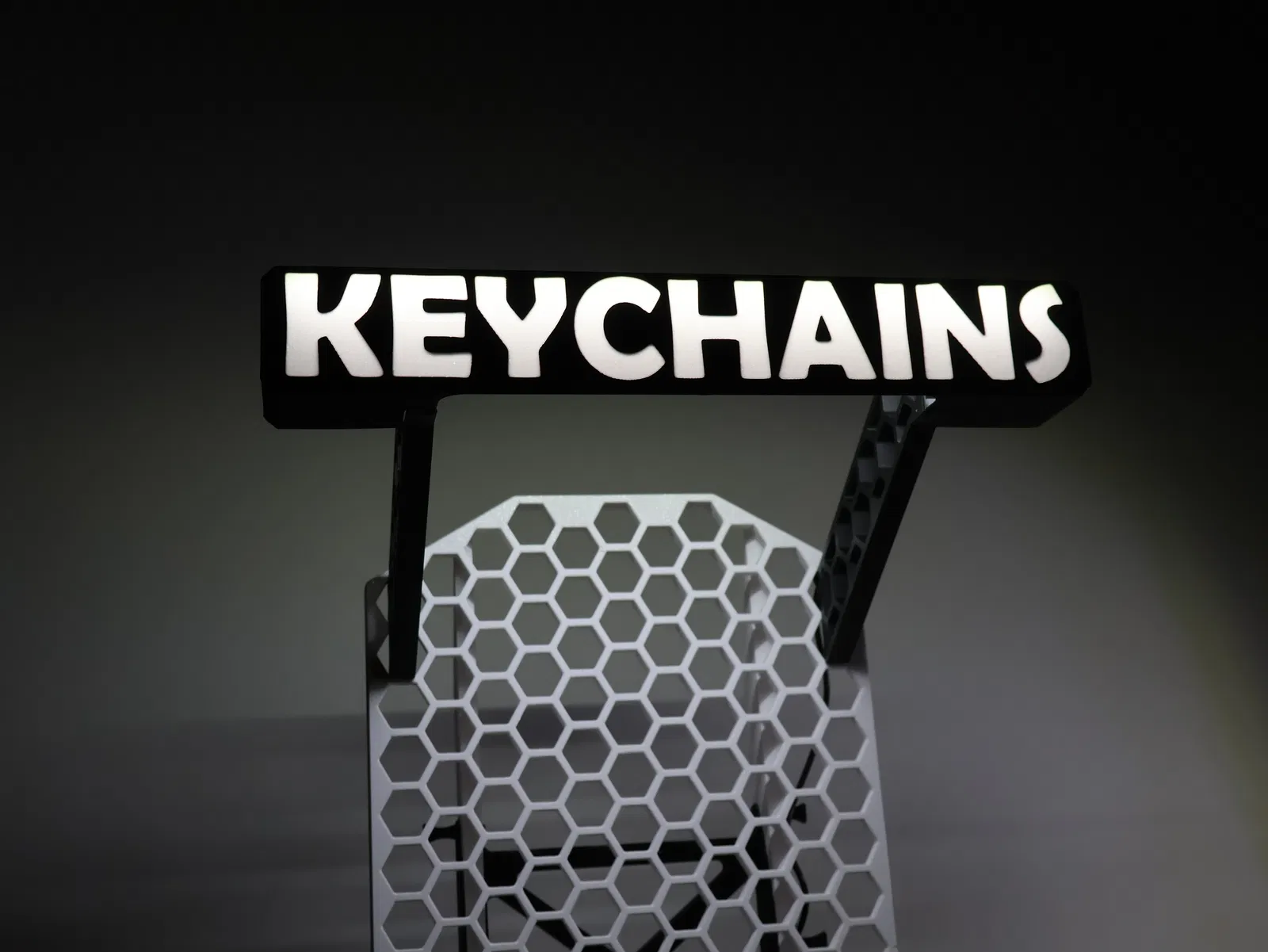

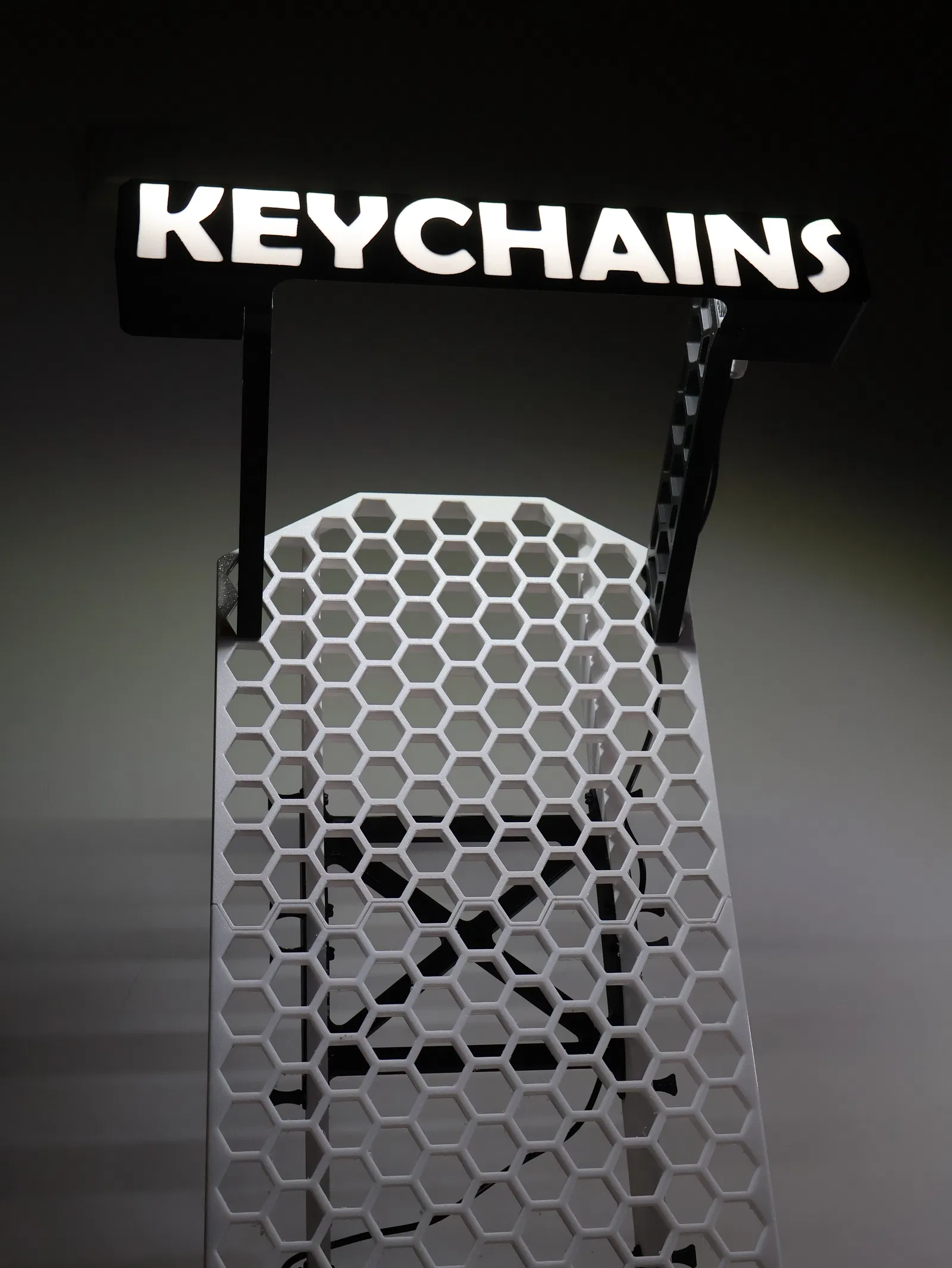

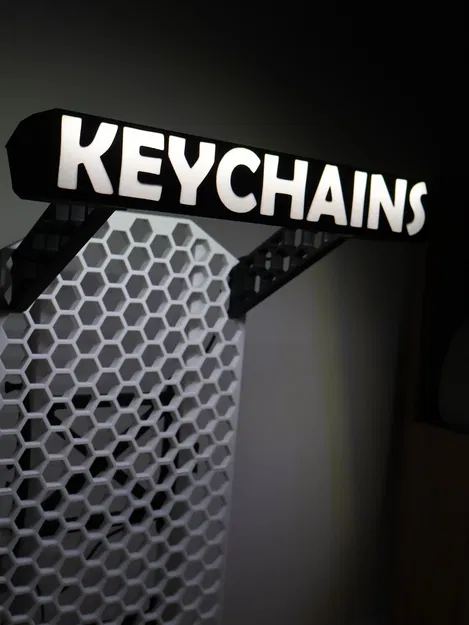

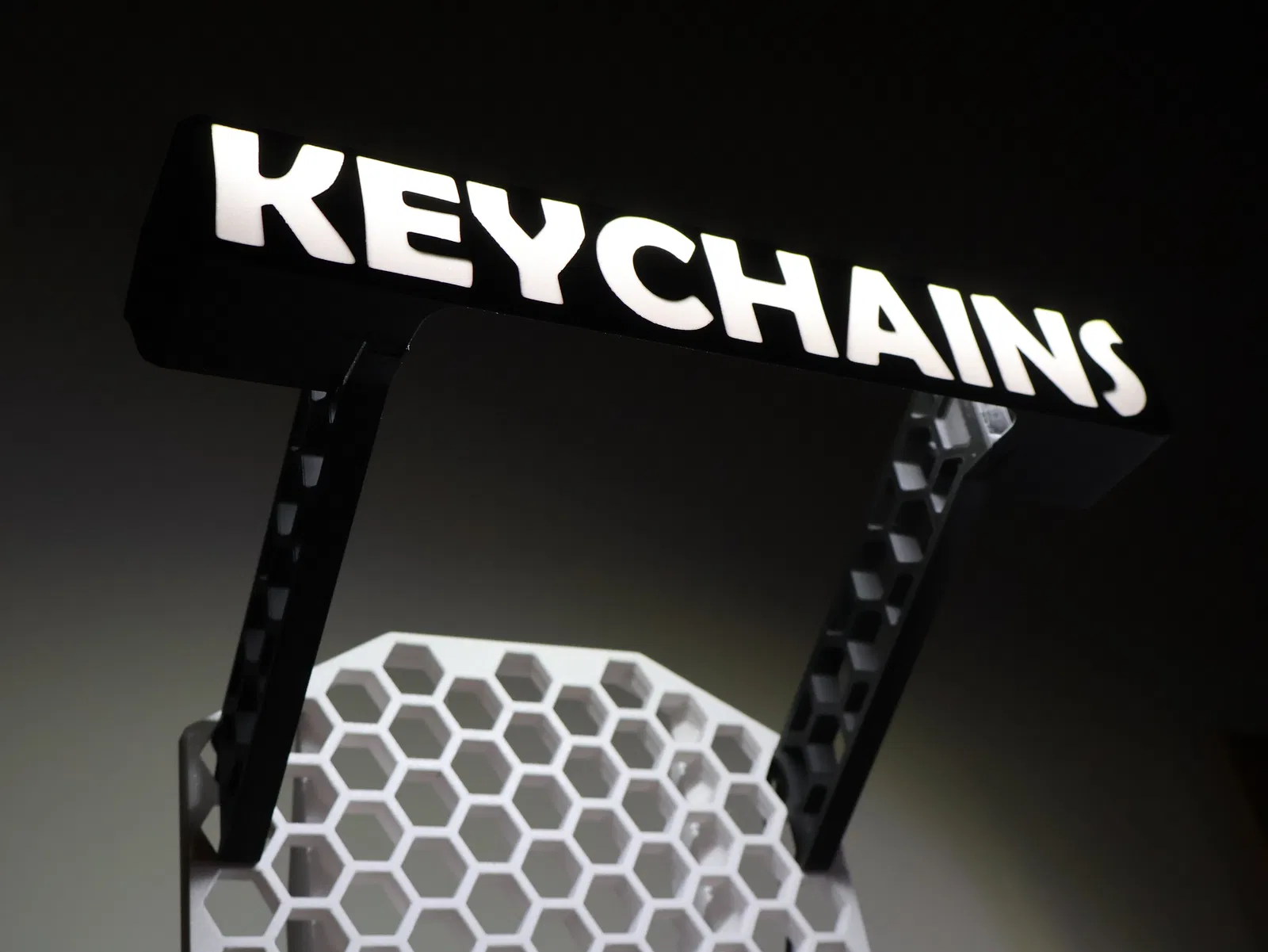

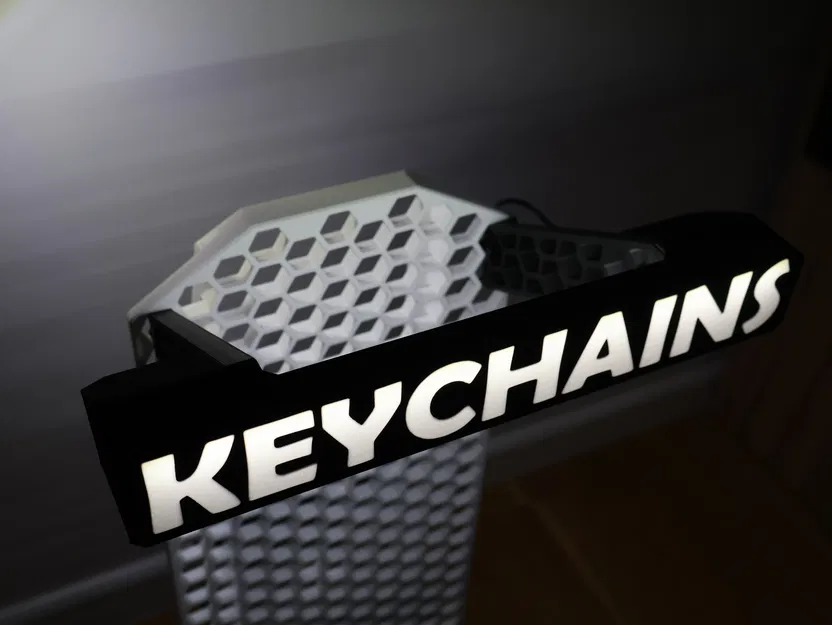

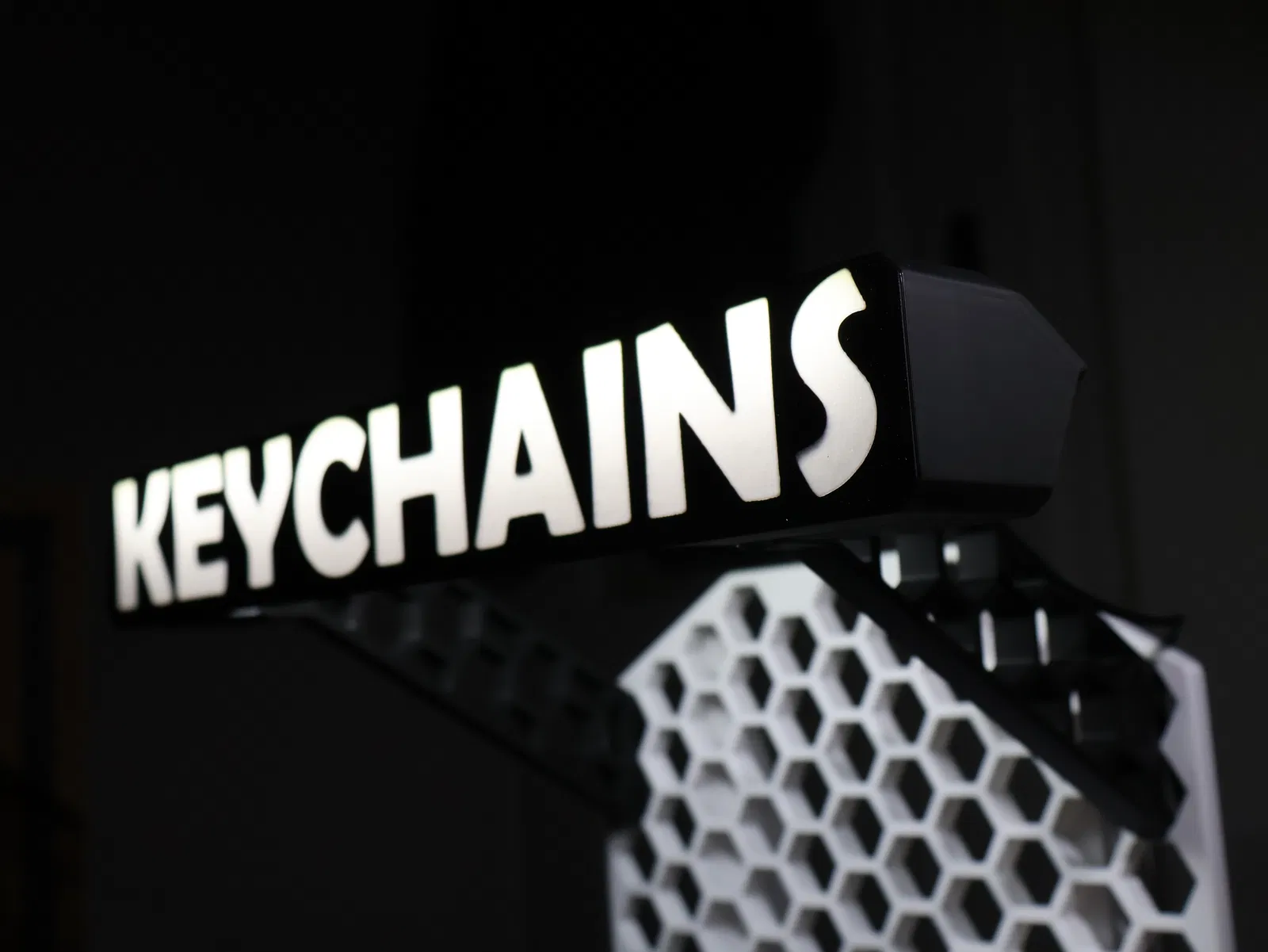

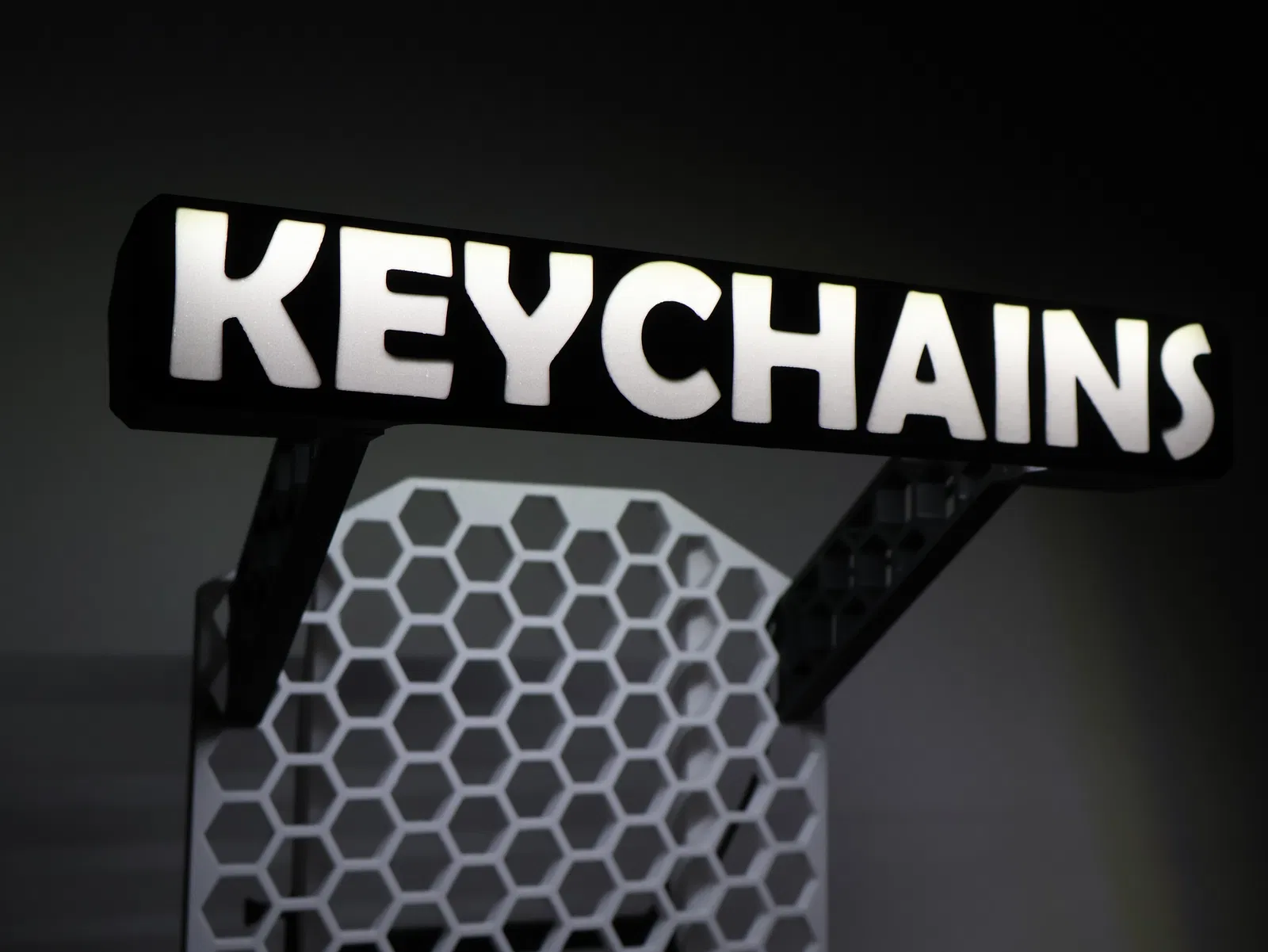

Móc khóa Hex LED Display cho KYZ HSW Stand (tuỳ biến chữ, 2 trong 1)

Màn hình chữ LED tuỳ biến & nguồn sáng
2 trong 1

Tự làm chữ Led Light theo ý bạn, hướng dẫn dùng phần mềm CAD:
1. Trước tiên phác thảo (sketch) chữ của bạn, khuyến nghị chiều cao chữ là 40 mm
2. Đo tổng bề ngang của cả cụm chữ; nếu ví dụ lớn hơn 270 mm (như hình bên dưới), thì tải file “Led Light Raw 280 mm.step”

3. Import file .step đã tải vào bản thiết kế và cắt theo chữ đã sketch
4. Sau đó extrude phần chữ thành một component mới, extrude tới 0.5 mm
5. Export chữ và Led Light thành một component (nhưng vẫn tách rời nhau: text và Led Light là 2 component riêng)
6. Kéo file .step đã export vào Bambu Studio hoặc Orca Slicer
7. Vào Object view trong mục Process, bạn sẽ thấy file .step import vào gồm 2 component tách biệt
8. Chọn phần chữ để in bằng filament màu trắng

9. Cài để filament trắng được in trước filament đen, nhìn bản in sẽ đẹp hơn

Phần cứng (Hardware):

- Tuỳ chọn 1 (không cần hàn)

• 5V, LED 5mm, White 6000K, 1m (Mình mua ở đây)

- Tuỳ chọn 2 (có công tắc on/off, cần hàn)

• 5V, LED 5mm, White 6000K, 1m (Mình mua ở đây)

• Cáp đầu nối USB có công tắc On/Off (Mình mua ở đây)

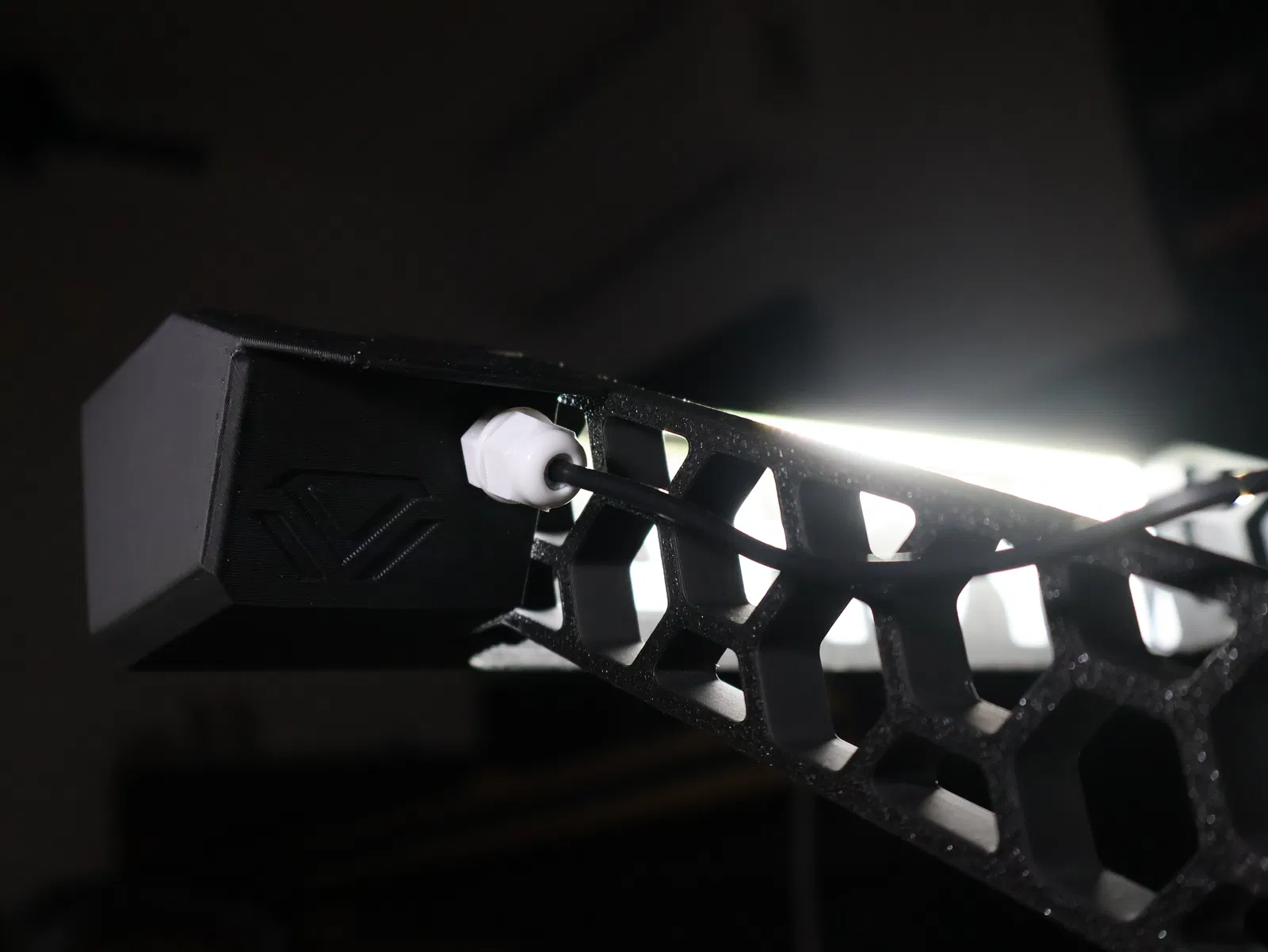

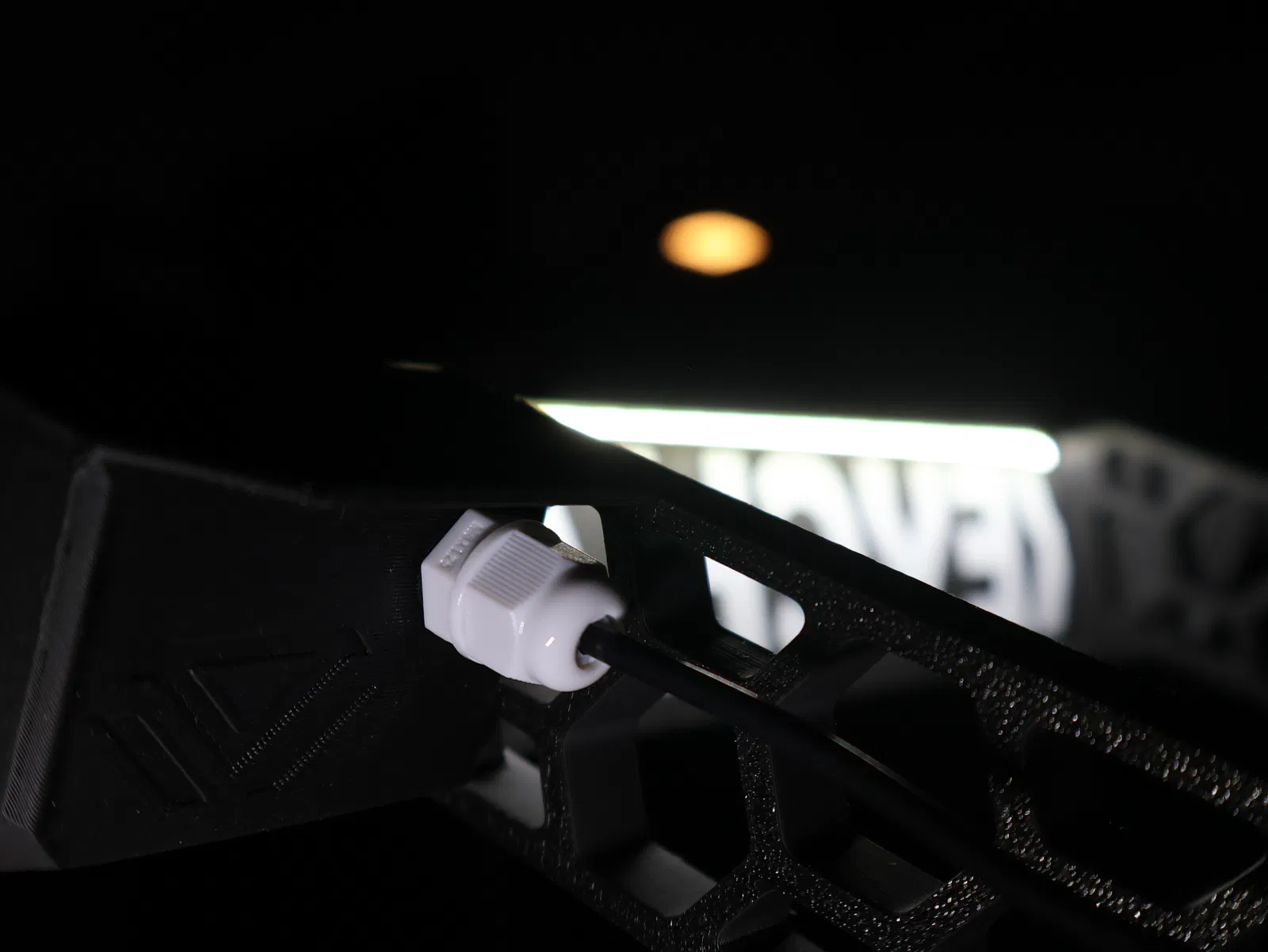

Ngoài ra bạn có thể mua thêm cable gland, nhưng không bắt buộc; bạn có thể dùng dây rút (zipties) để cố định dây chắc chắn thay cho cable gland:

• Cable Gland M8-4 GY 1pcs (Mình mua ở đây)

Profile in sẵn (Ready print Profiles) cho máy in Bambu trên MakerWorld, link bên dưới:

https://makerworld.com/en/models/1553980-monster-energy-drink-led-lightbox-box#profileId-1632471

Cân nhắc ỦNG HỘ công sức của mình bằng cách tải model trên MakerWorld
Không tốn gì hết, chỉ mất một chút thời gian thôi
https://makerworld.com/en/@Drak

Ngoài ra còn có tuỳ chọn Boosting model trên MakerWorld, việc này cho mình điểm như một phần thưởng :D

Mỗi lượt tải đều có ý nghĩa!
Mình cảm ơn mọi sự hỗ trợ <3

Phiên bản thiết kế hẹp hơn sẽ được đăng sớm!
