Project Synthara - Khung FPV Drone Generative Design 3.5 Inch

Drone là “sân chơi” quá hợp cho những thiết kế vừa nhẹ vừa bền, và Synthara tận dụng tối đa các kỹ thuật generative design tiên tiến. Đây là khung drone in 3D được thiết kế cho anh em FPV đang tìm sự cân bằng giữa độ cứng, trọng lượng và tính thẩm mỹ.

Triết lý thiết kế

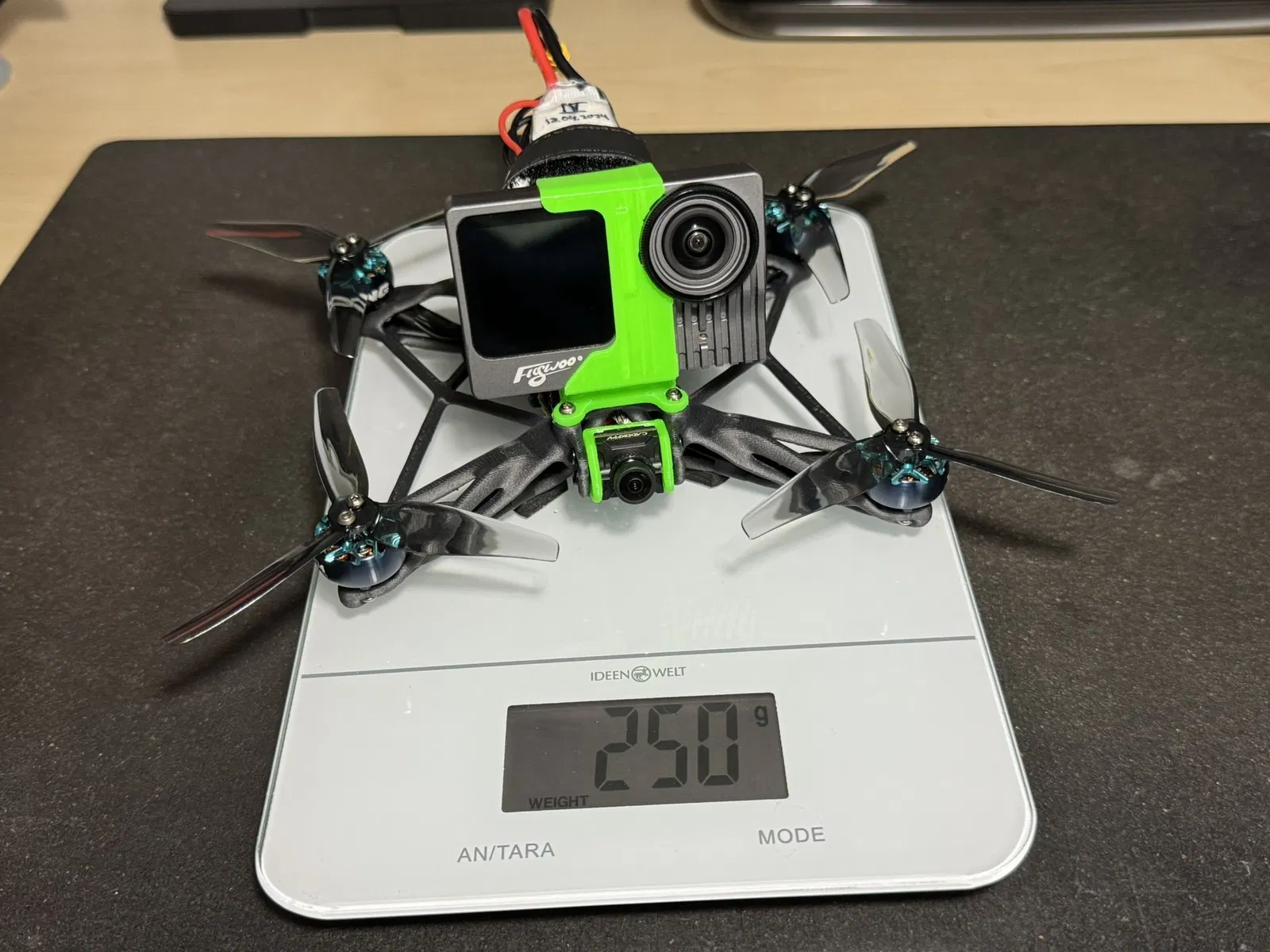

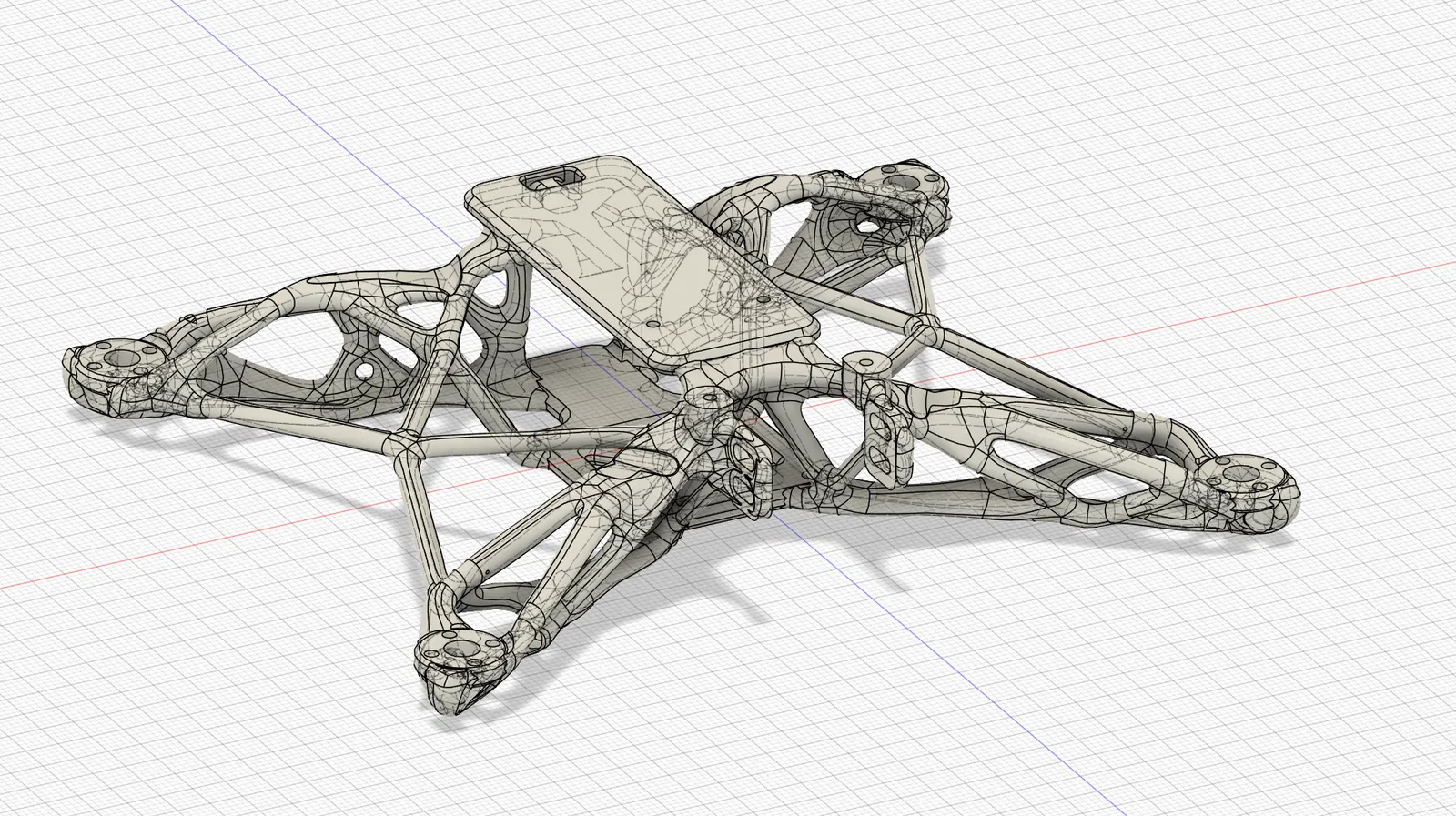

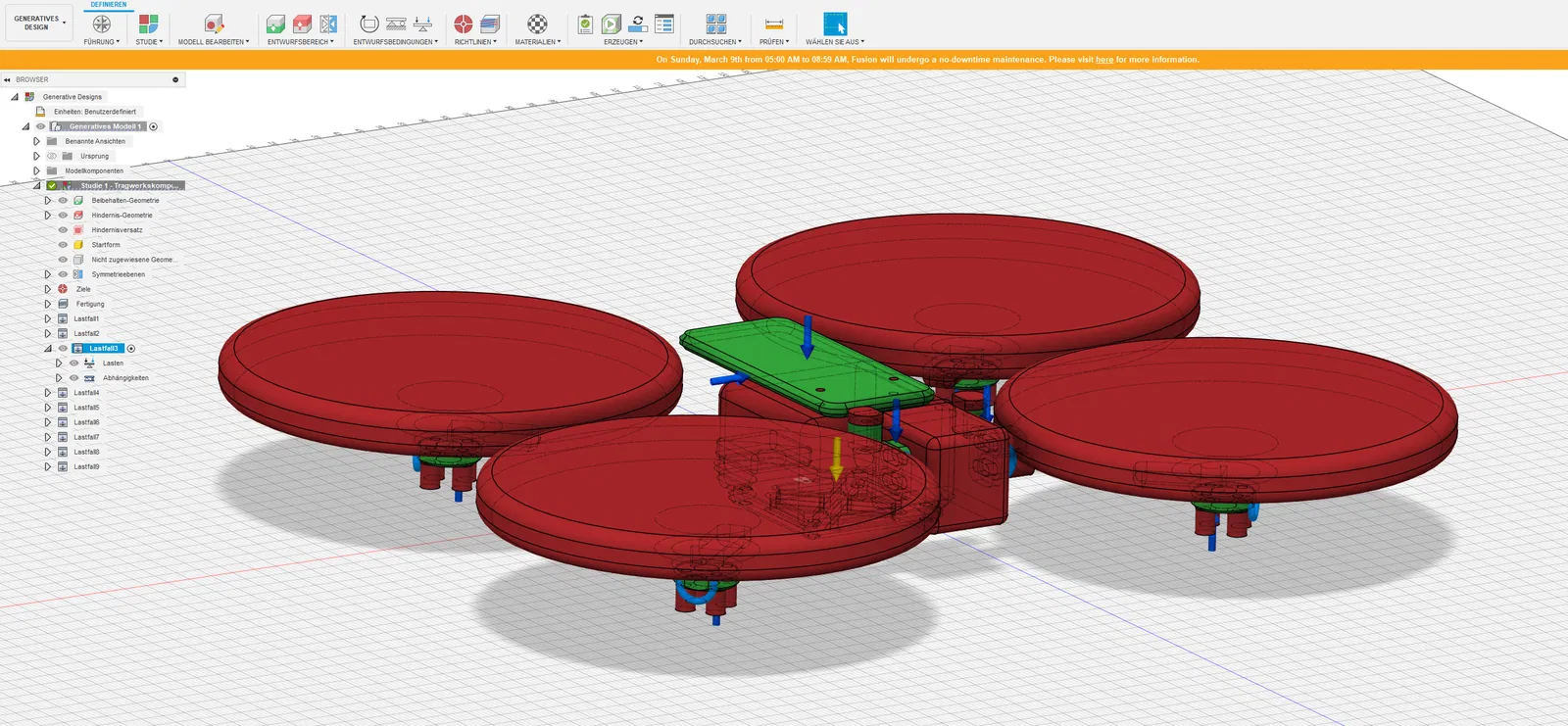

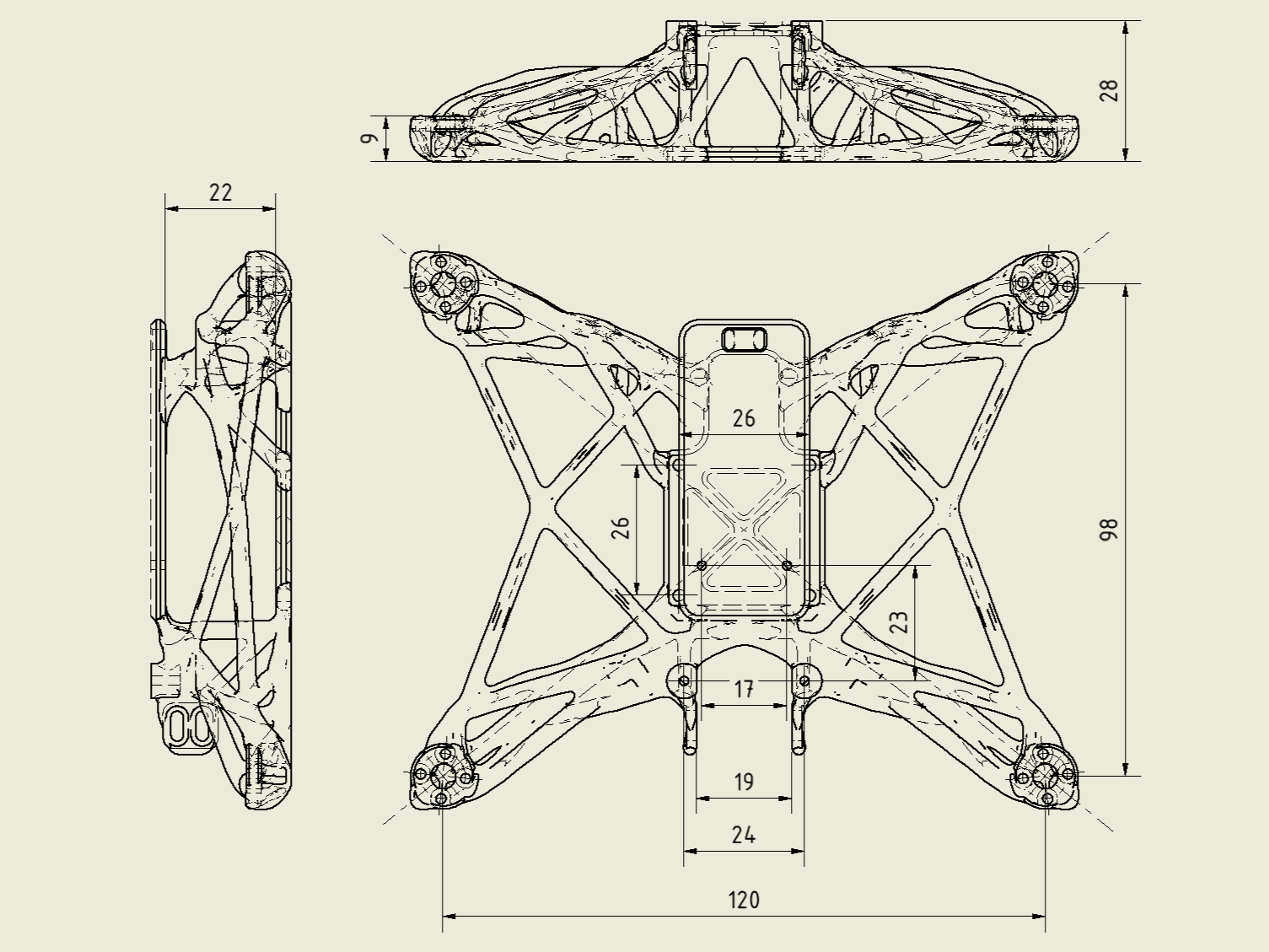

Mục tiêu của Synthara là tạo ra một FPV drone dưới 250g, kể cả khi gắn naked GoPro. Để làm được vậy, khung được phát triển bằng quy trình generative design lặp đi lặp lại trong Fusion360 nhằm giảm cân nặng nhưng vẫn giữ độ vững kết cấu. Khoảng cách motor và kích thước tổng thể dựa theo khung GEPRC Smart35 3.5-inch. Nhờ tối ưu kiểu AI-driven và các cấu trúc organic, khung có ngoại hình tương lai, lấy cảm hứng từ tự nhiên, đồng thời còn cải thiện hiệu năng cơ học. Quá trình thiết kế ưu tiên phân bổ ứng suất và khả năng chịu va đập, giúp nó trở thành một lựa chọn khả thi thay cho khung carbon fiber truyền thống.

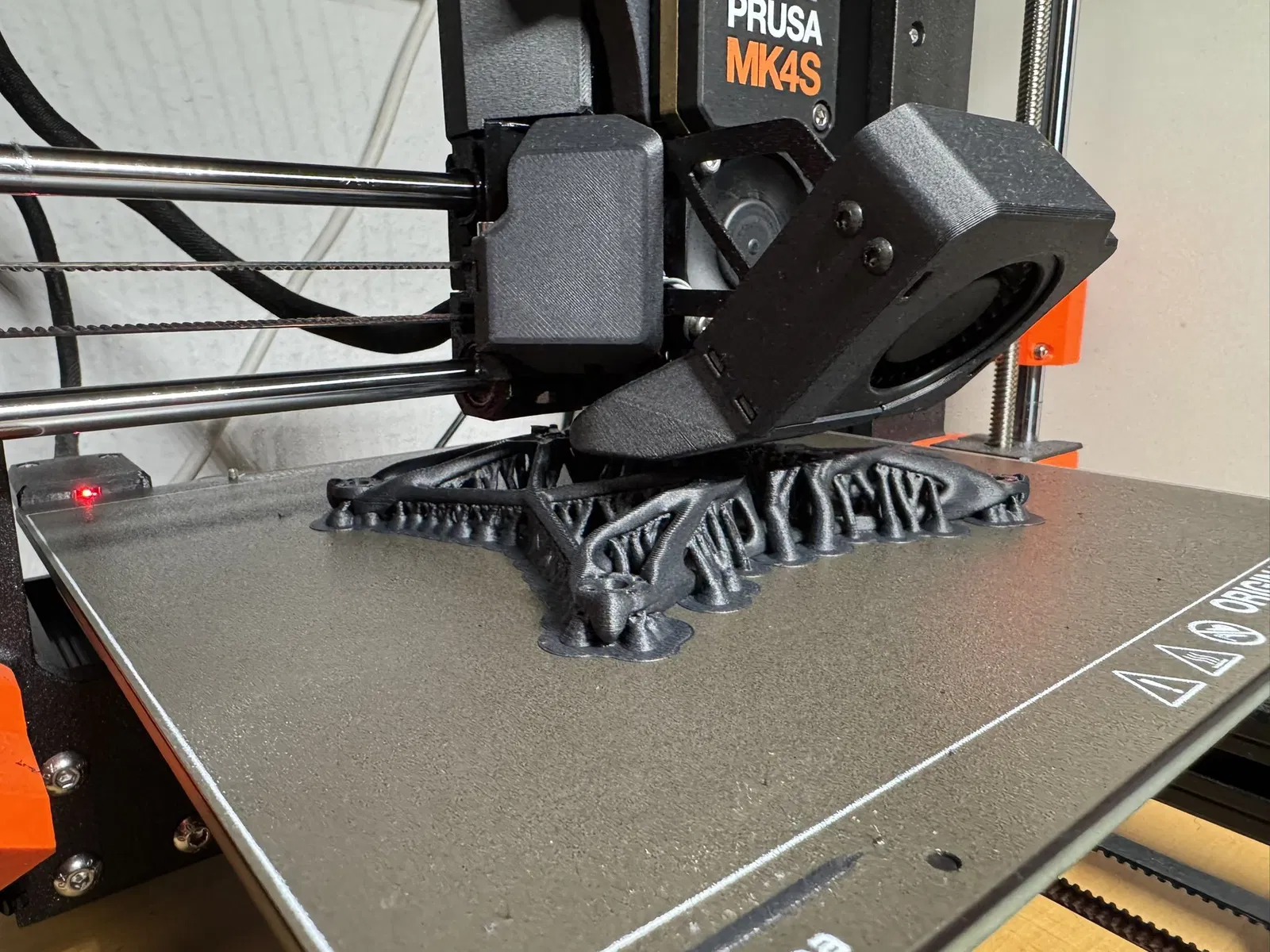

Sản xuất và vật liệu

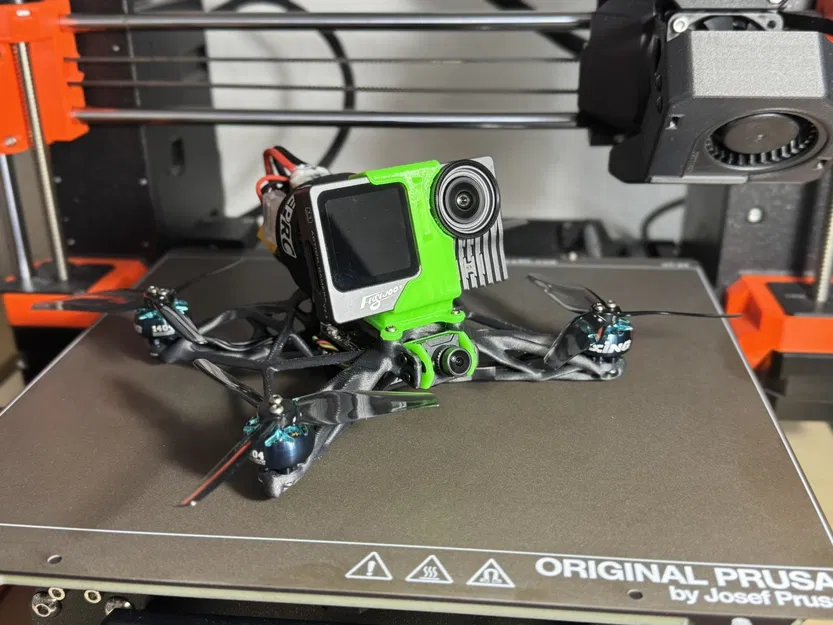

Synthara được thiết kế cho in 3D FDM, nên rất dễ tiếp cận với cộng đồng maker toàn cầu. Khung đã được in thành công bằng polycarbonate gia cường sợi carbon (Prusament PC Blend Carbon Fiber - PCCF), cho cấu trúc vừa nhẹ vừa chắc, cùng khả năng chịu va đập rất tốt. Bạn cũng có thể dùng PLA, PETG hoặc các loại filament gia cường sợi carbon khác, tùy theo mức cân bằng mong muốn giữa độ dẻo và độ cứng.

In bằng PCCF, 3 perimeters và infill 15% thì khung nặng khoảng 29g.

Linh kiện cần thiết

Ngoài phần khung in 3D, bạn cần các linh kiện sau để hoàn thiện bản build:

• FC - GEPRC GEP-TAKER G4 35A AIO
• Camera và VTX - Walksnail 1S HD Nano Kit V3
• RX - Happymodel ExpressLRS EP2 2.4Ghz
• Motors - iFlight XING2 1404 3800KV
• Cánh quạt HQ Prop T3.5x2.5x3 - PC - 1.5
• Pin - Tattu R-Line 4S 650mAh
• HD Cam - Naked GoPro Hero 11 Black - Flywoo V2.1
• Các part TPU - Vì khung có cùng kích thước, có thể dùng ngàm/mount của Smart35:
• Và một số đồ “dự phòng” như dây đai pin, LiPo-pad, ốc, dây, băng keo dán
  • để nối cáp USB-C vào FC, bạn sẽ cần một đầu USB-C góc 90°

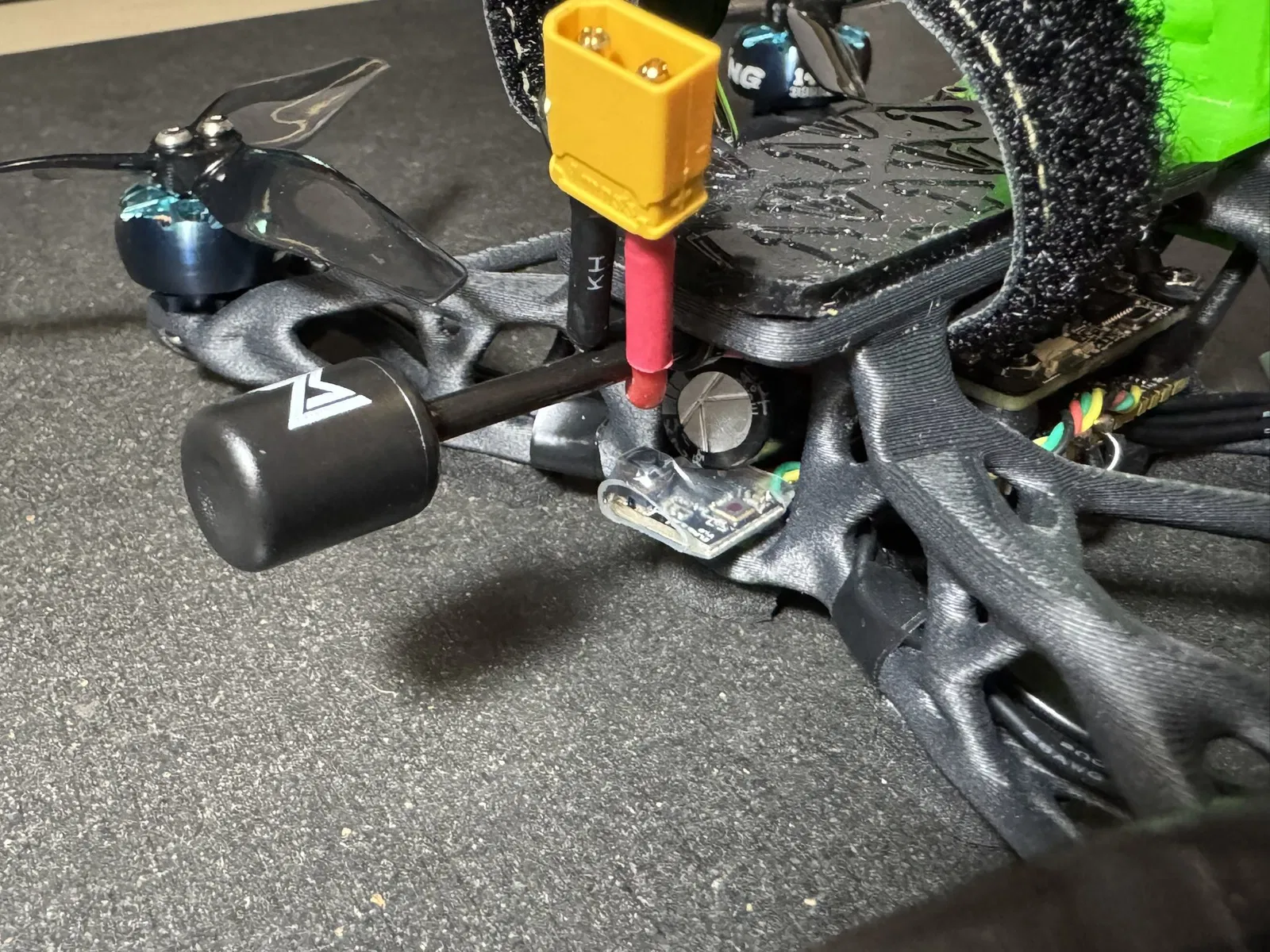

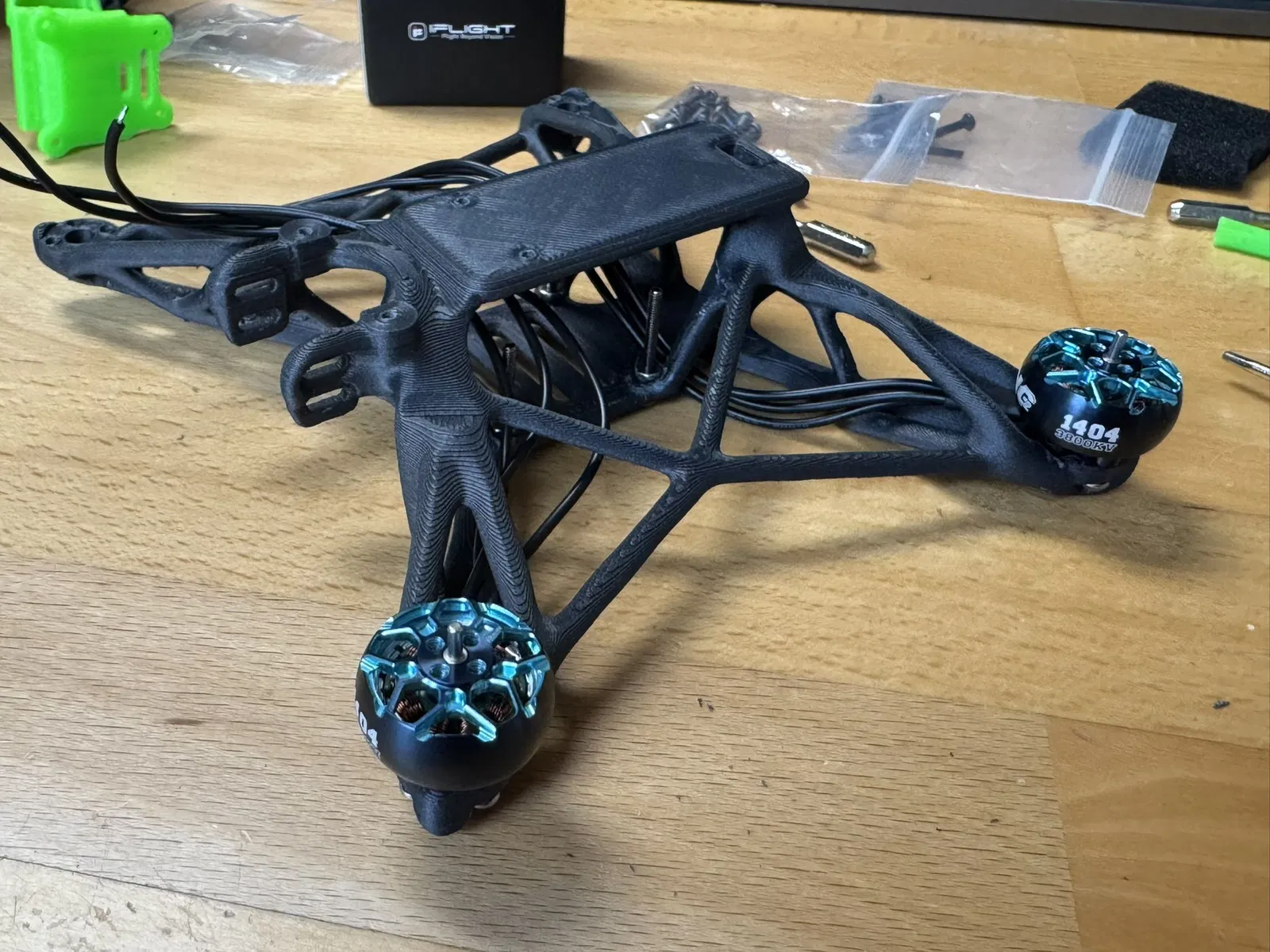

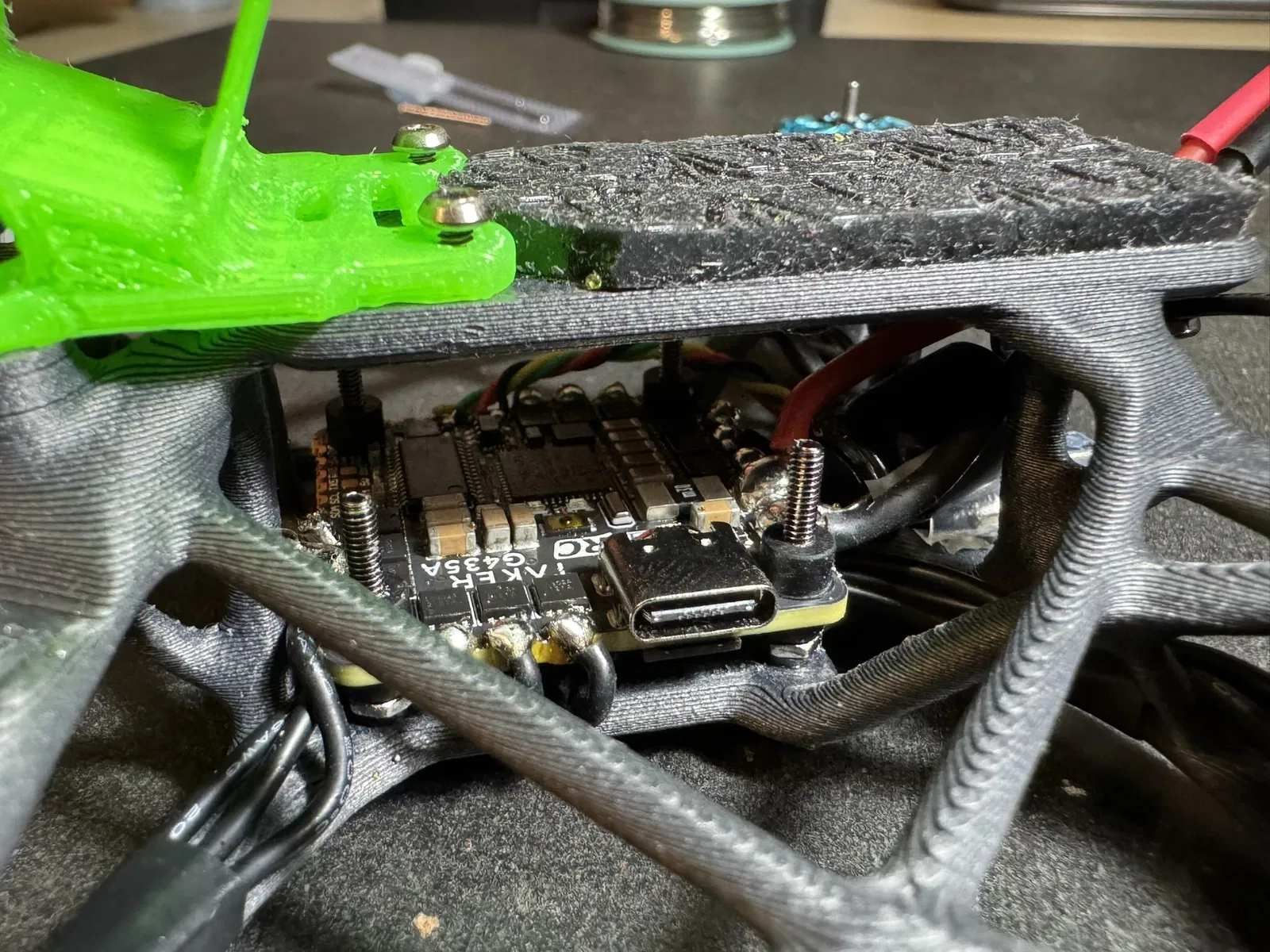

Thử thách khi lắp ráp

Nhét toàn bộ linh kiện vào bộ khung nhỏ gọn và thực hiện các mối hàn cần thiết là một bài toán khá căng, đòi hỏi lên kế hoạch kỹ và làm thật chính xác. Tuy vậy, dù không gian rất hạn chế, quá trình build vẫn thành công, cho thấy Synthara hoàn toàn khả thi như một khung FPV nhẹ và chạy được thực tế.

Một hành trình “generative”

Một điểm thú vị đúng chất của dự án này là cả thiết kế của khung, và thậm chí tên gọi lẫn phần mô tả này đều được tạo bằng các phương pháp generative. Giống như khung được phát triển qua quy trình thiết kế có AI hỗ trợ, bài viết này và tên dự án Synthara cũng được tạo với sự hỗ trợ của ChatGPT. Sự song song này cho thấy các phương pháp generative có thể nâng tầm cả mảng kỹ thuật lẫn sáng tạo nội dung.

Tham gia cùng cộng đồng

Khung Synthara đã có thể tải về trên Printables.com — nơi bạn có thể tinh chỉnh và cải tiến cho các bản build của riêng mình. Dù bạn bay FPV race, freestyle hay chỉ đơn giản là thích build drone, dự án này được tạo ra để phát triển cùng cộng đồng. Cứ thử, sửa, rồi chia sẻ trải nghiệm của bạn nhé!
