Case LCD Ender 3 Pro + Raspberry Pi 4 (Remix kèm file STEP)

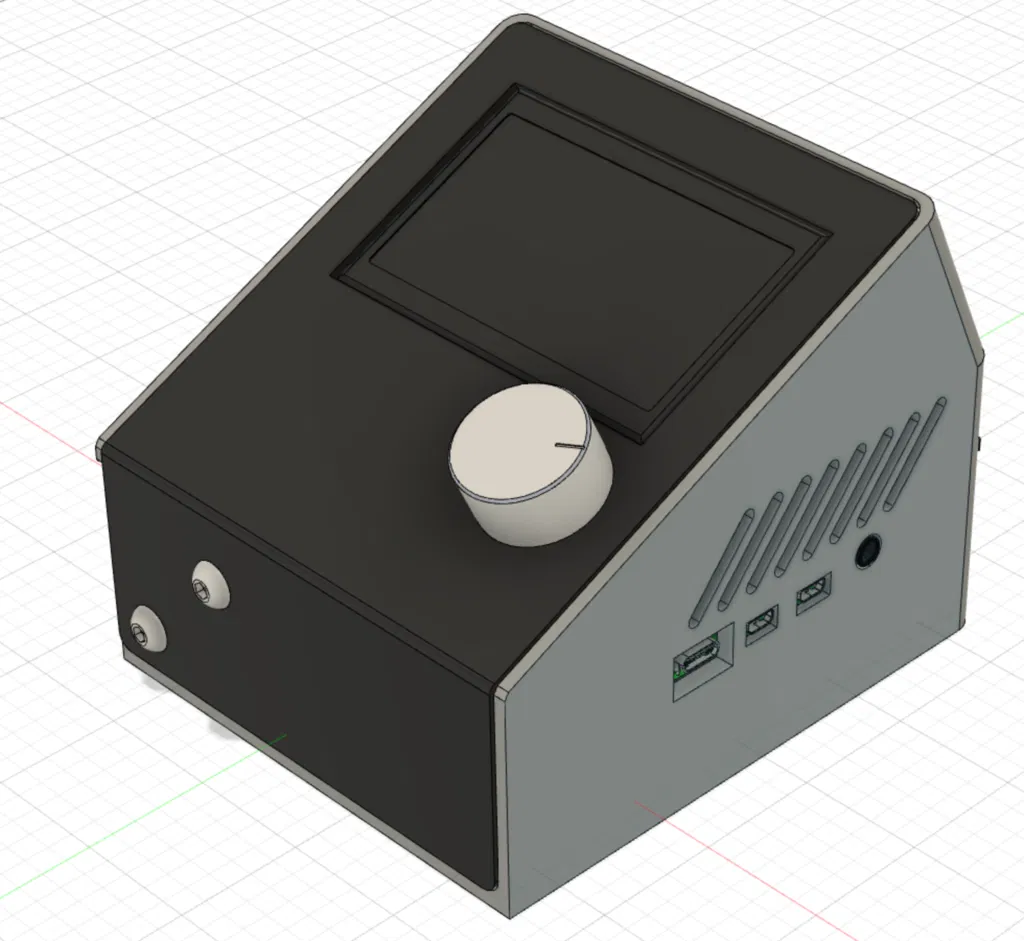

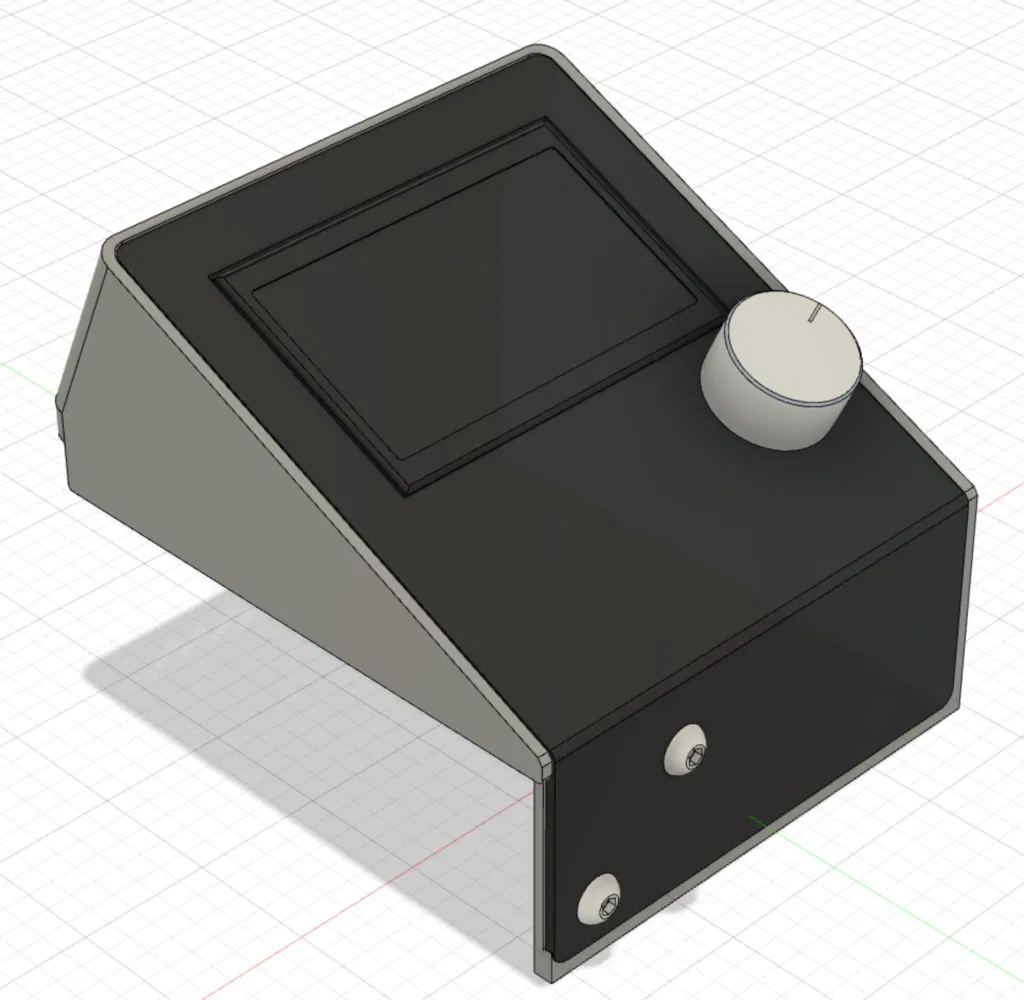

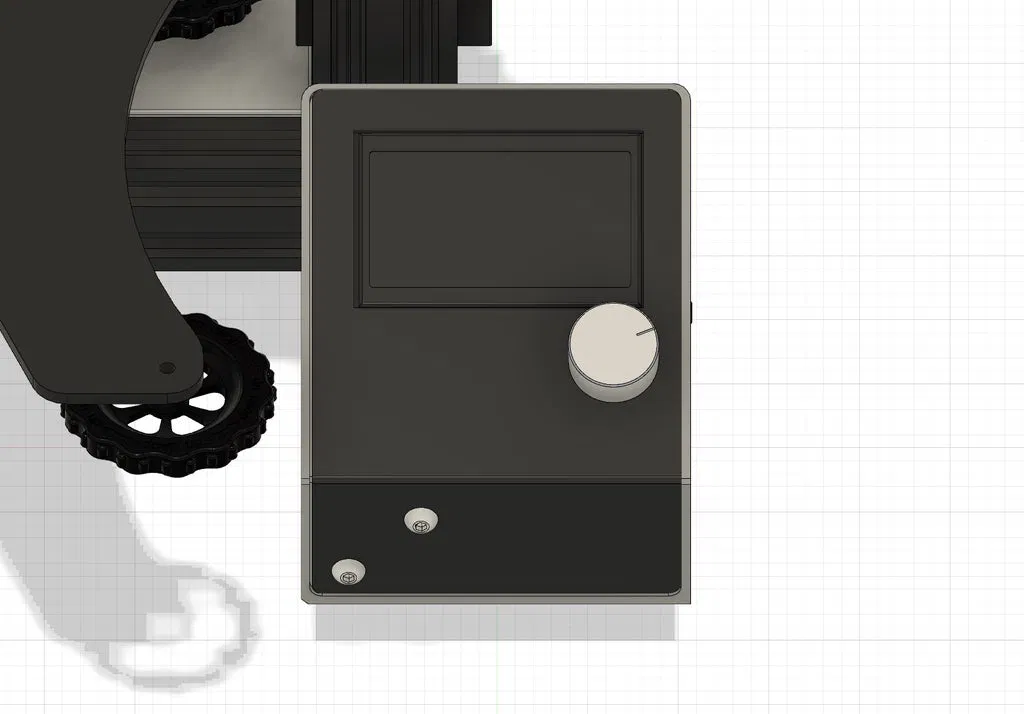

Đây là một bản remix nhanh từ case của HenryCAD, chỉnh nhẹ trên một thiết kế vốn đã rất ngon bằng vài thao tác Push/Pull đơn giản trong Fusion 360.

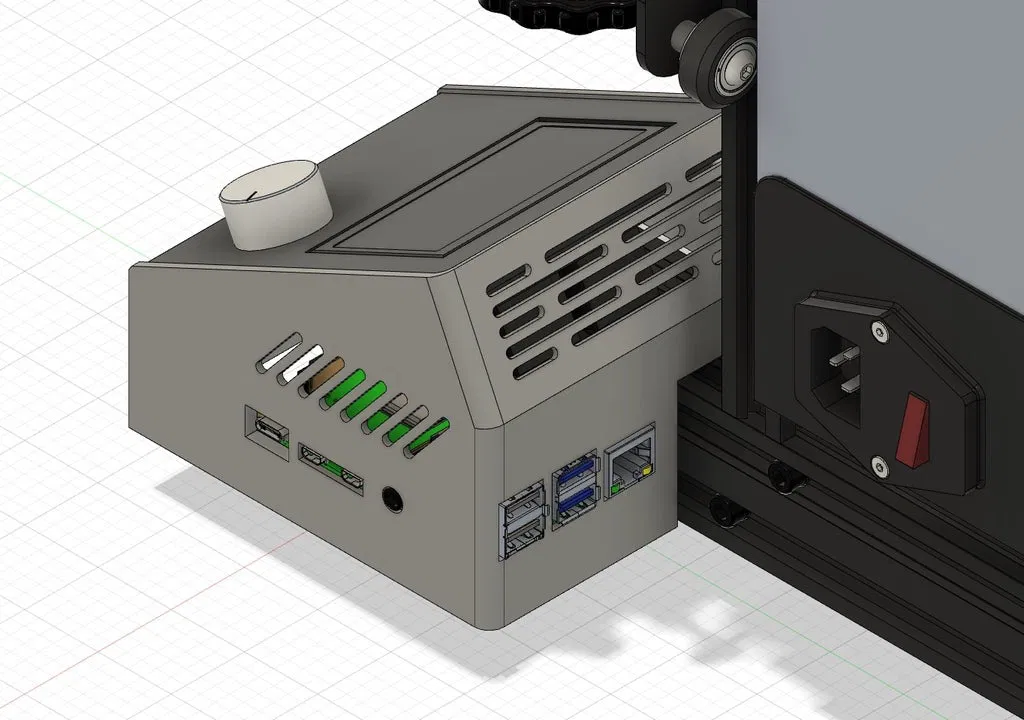

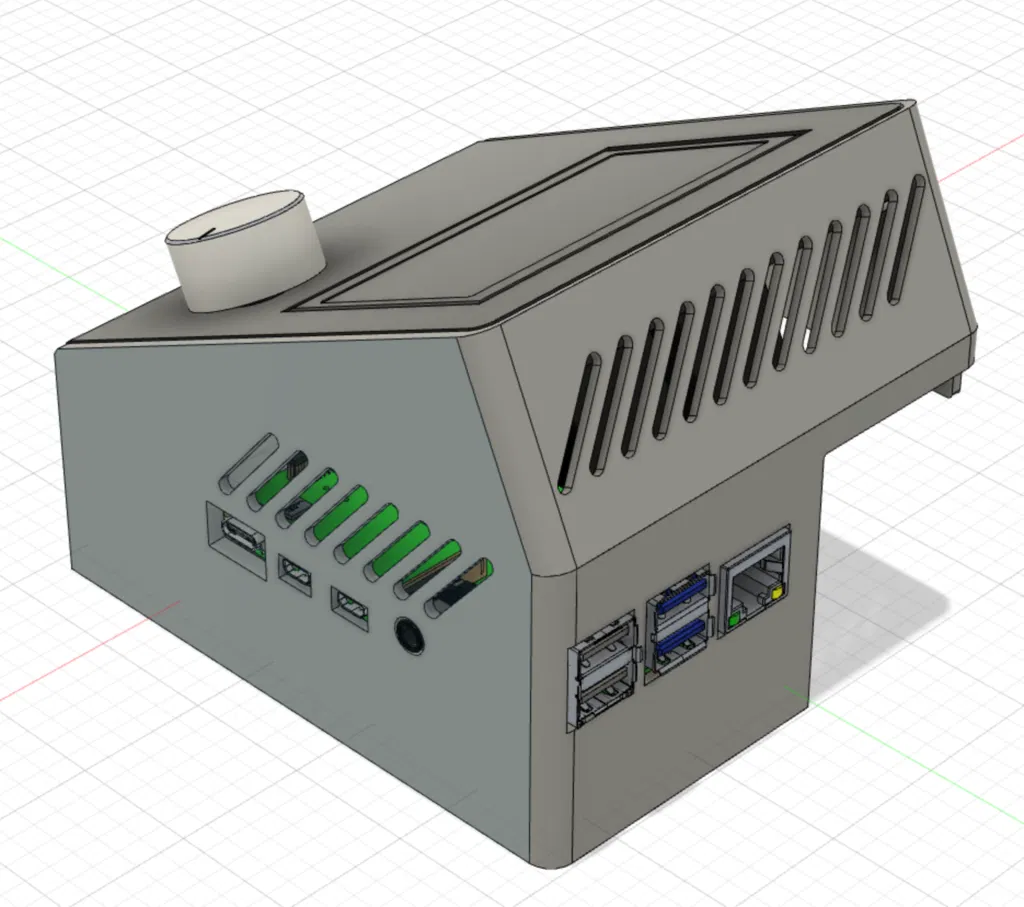

• Giờ đã vừa với Raspberry Pi 4.

• Chỉnh lại các khe thoát gió phía trên để dễ in hơn mà không cần supports; bản gốc là các nhịp cầu (bridge) rộng.

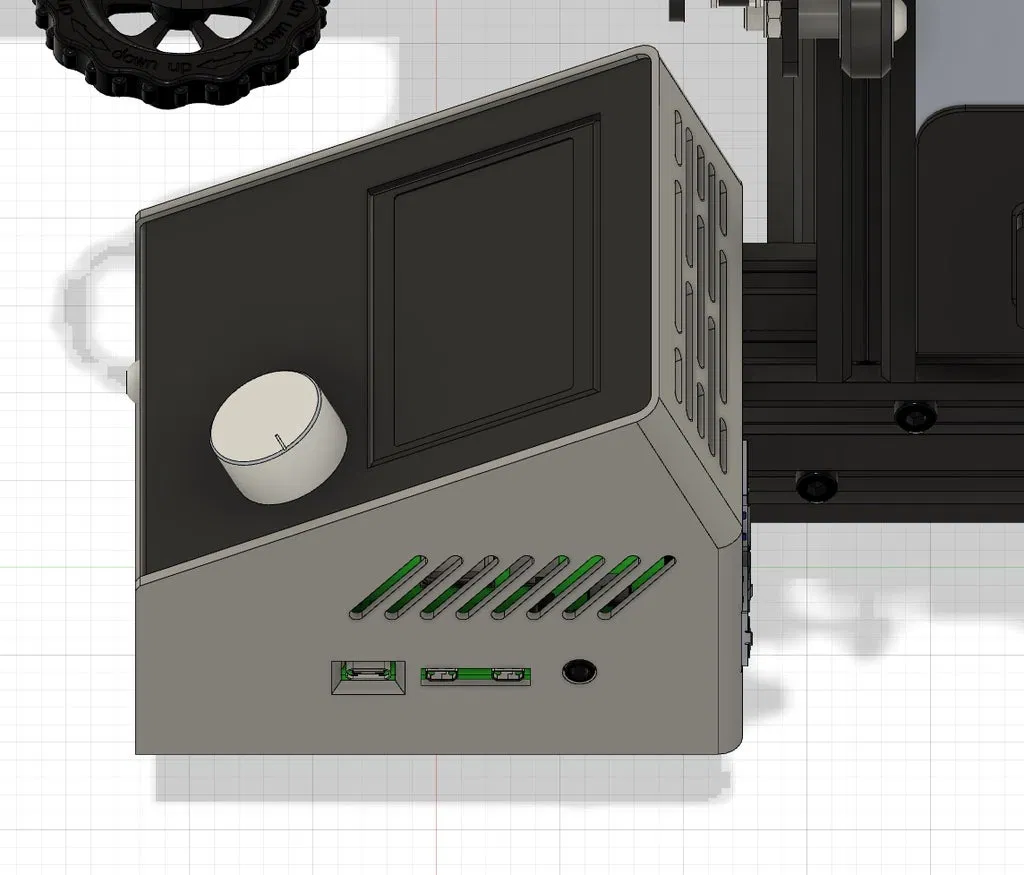

• Cắt mặt trước bên trái để chừa chỗ cho các ngăn kéo (drawers) hay dùng.

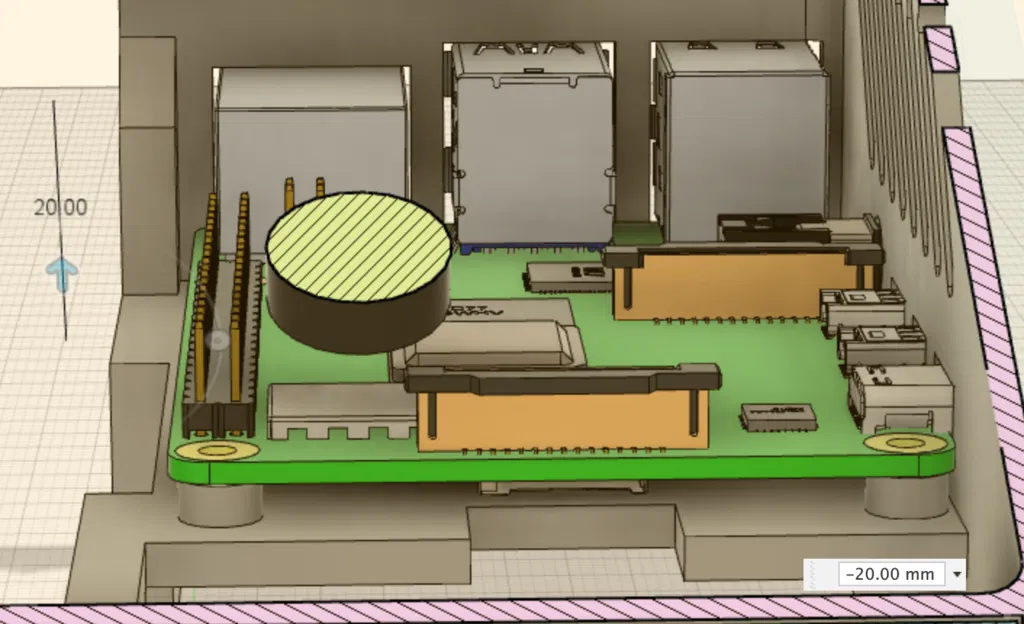

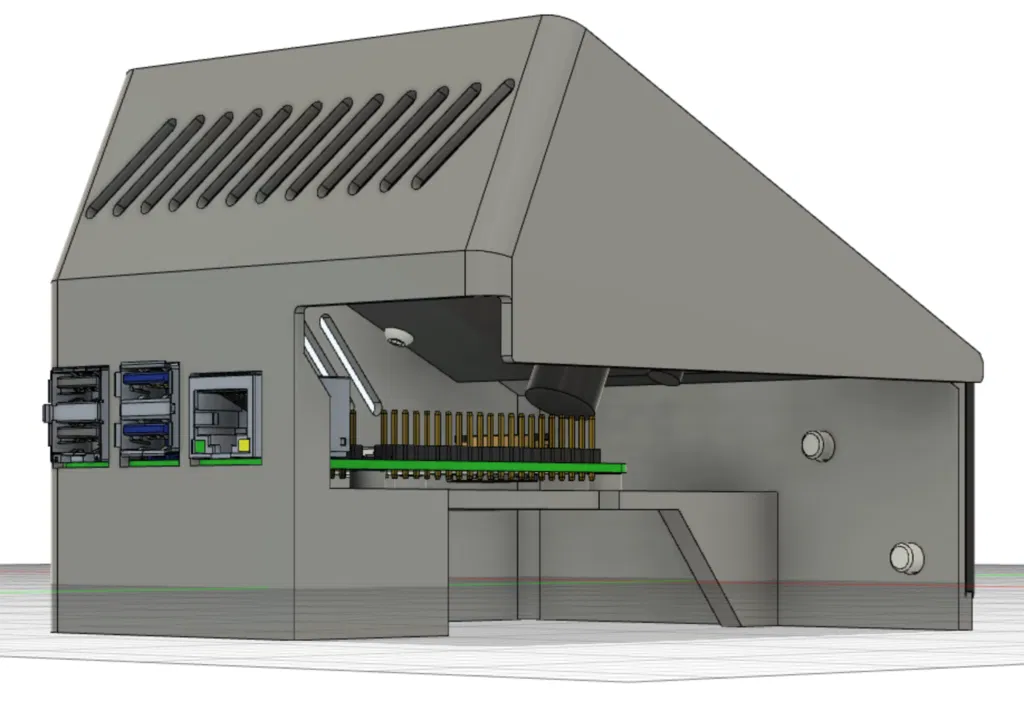

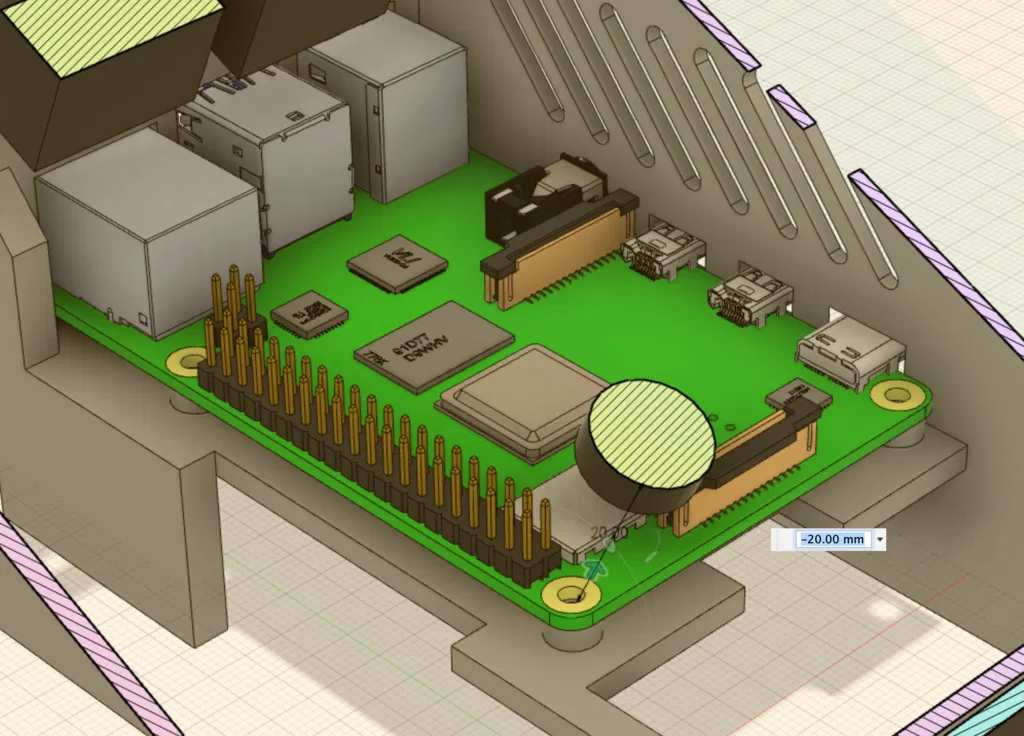

• Mở phía sau bên trái một khe hở 10mm bên trên extrusion để đi dây. Lưu ý Raspberry Pi đã được nâng lên 8mm, tạo khoảng trống bên dưới cao 21mm để gắn buck converter, relay và các module khác. Việc này làm Raspberry Pi gần với LCD PCB hơn, dù vậy theo phân tích của mình trong Fusion 360 thì nó không che buzzer hay các cổng GPIO.

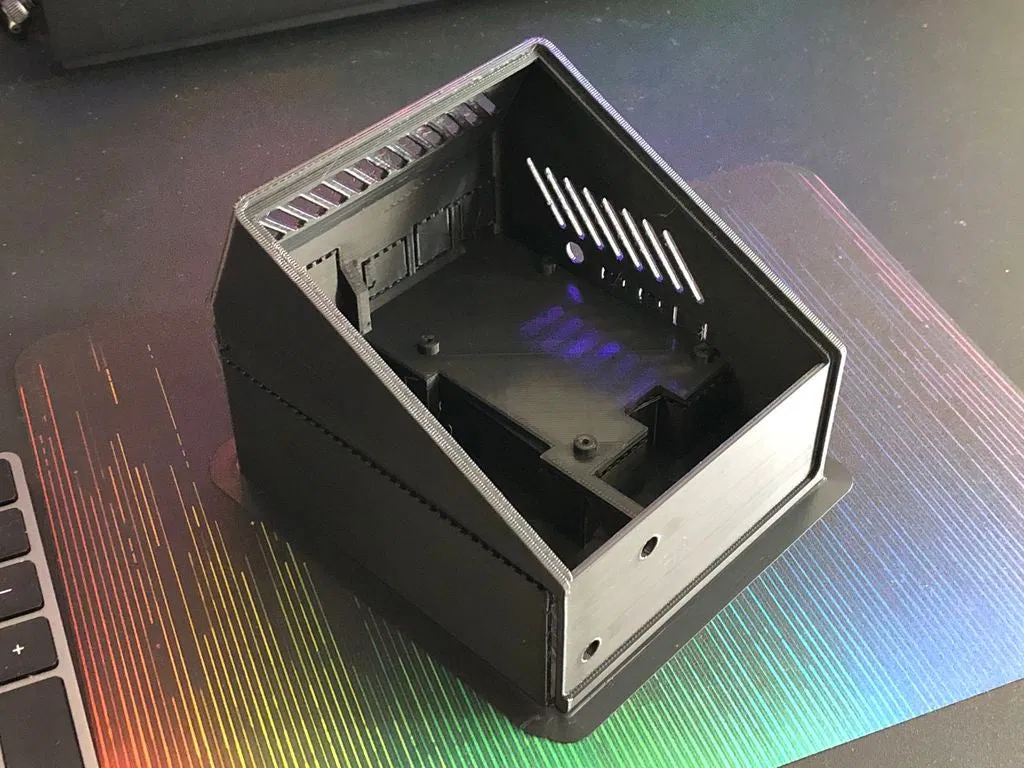

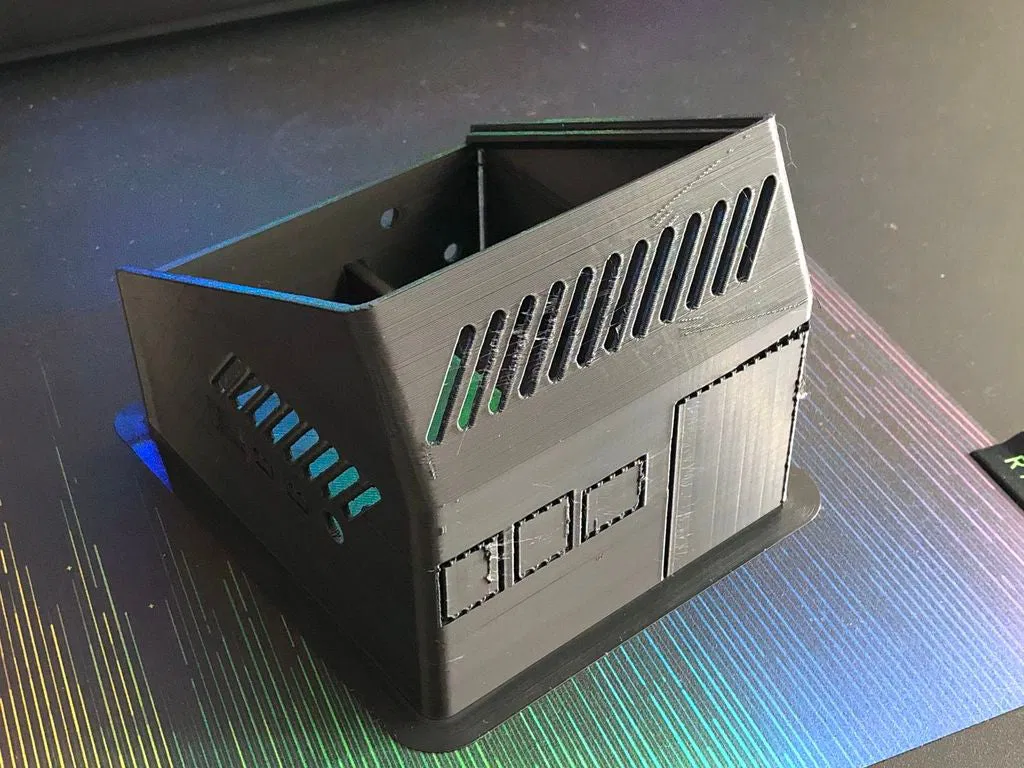

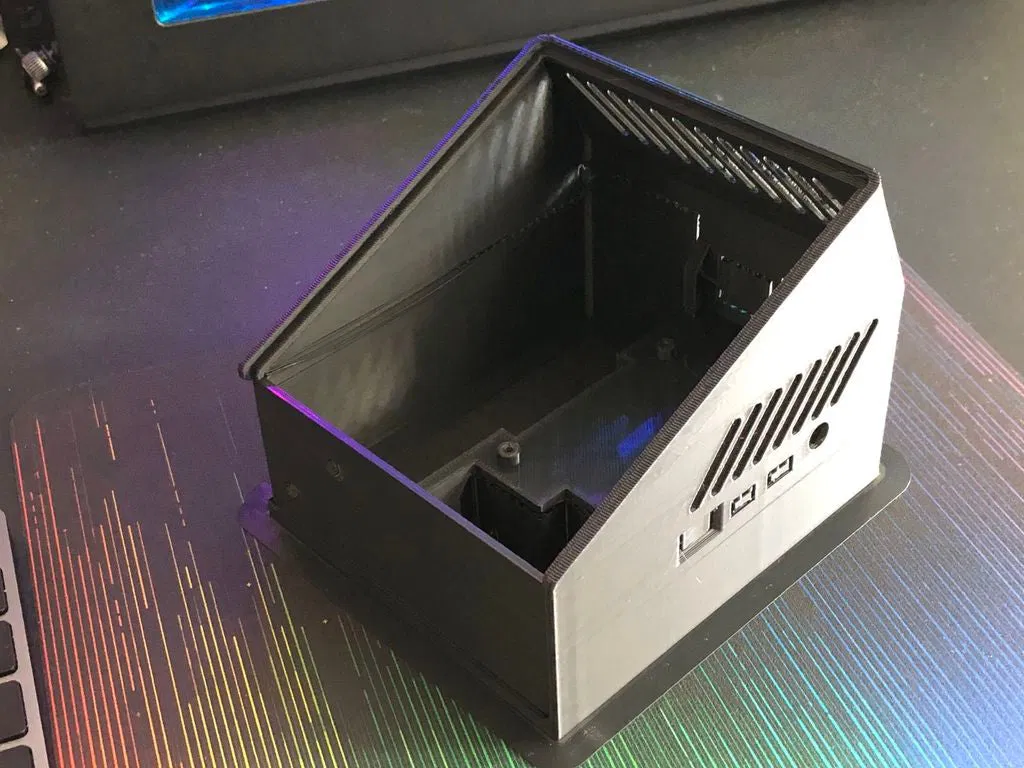

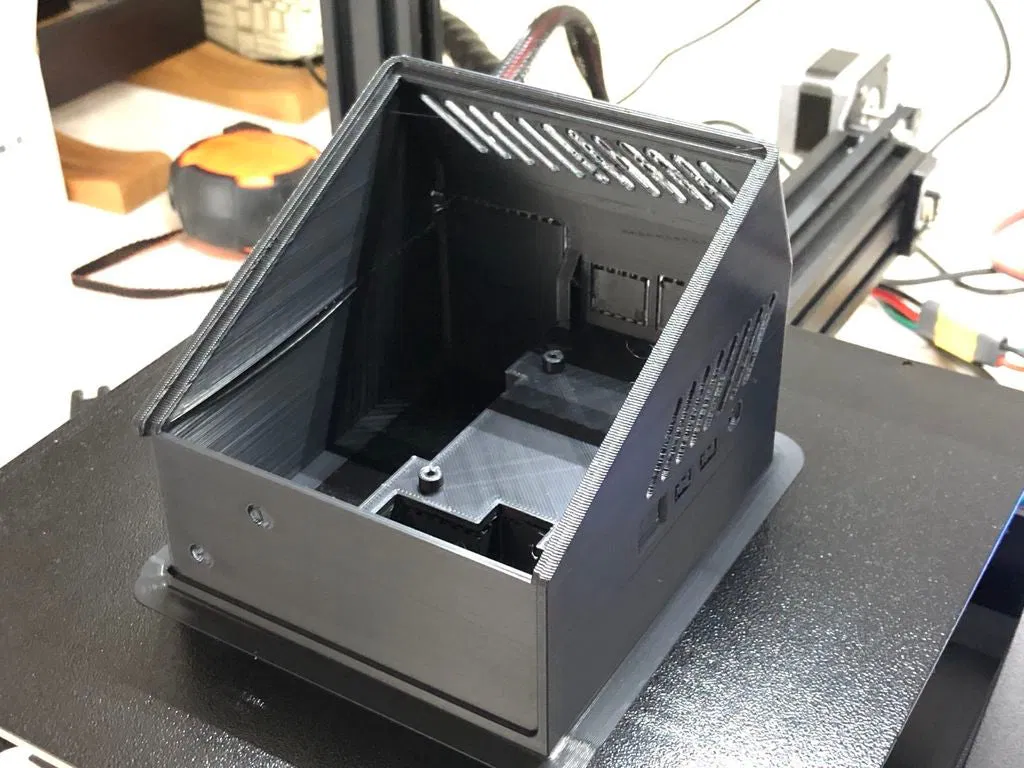

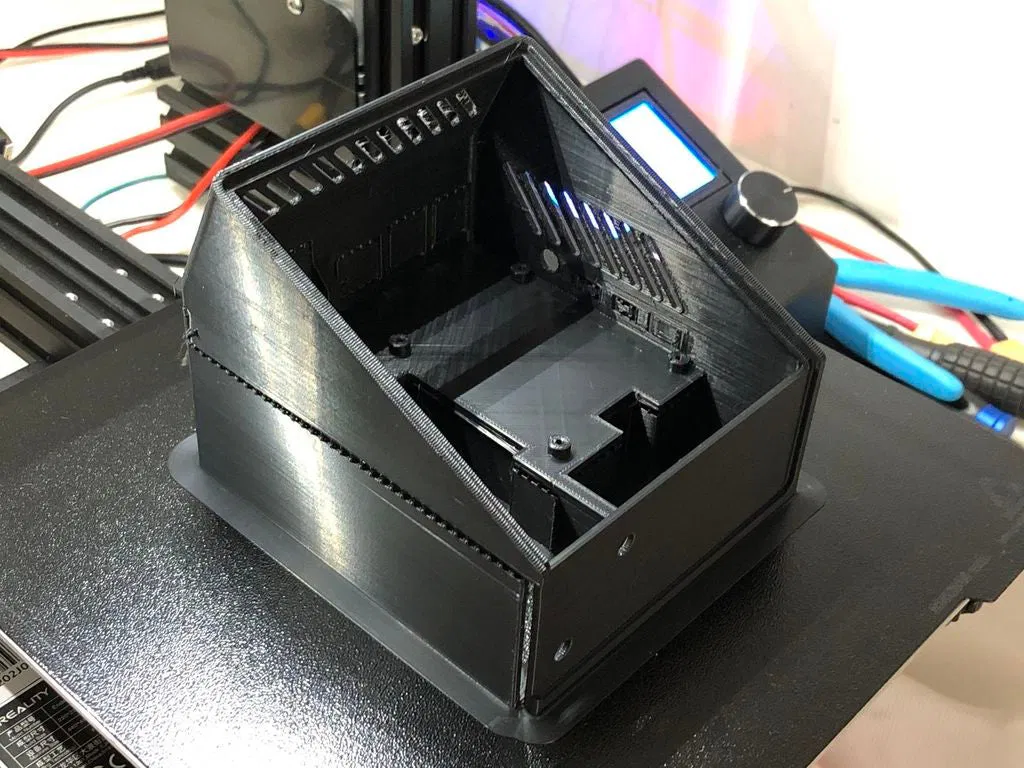

  Hình chụp là lần in đầu tiên của mình, mình in nhanh ở độ phân giải 0.28mm để coi phần panel lắp có khít không. Ngay cả ở mức này thì thành phẩm vẫn ra rất ổn.

  Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

20%

Filament:
Creality PLA Black

Notes:

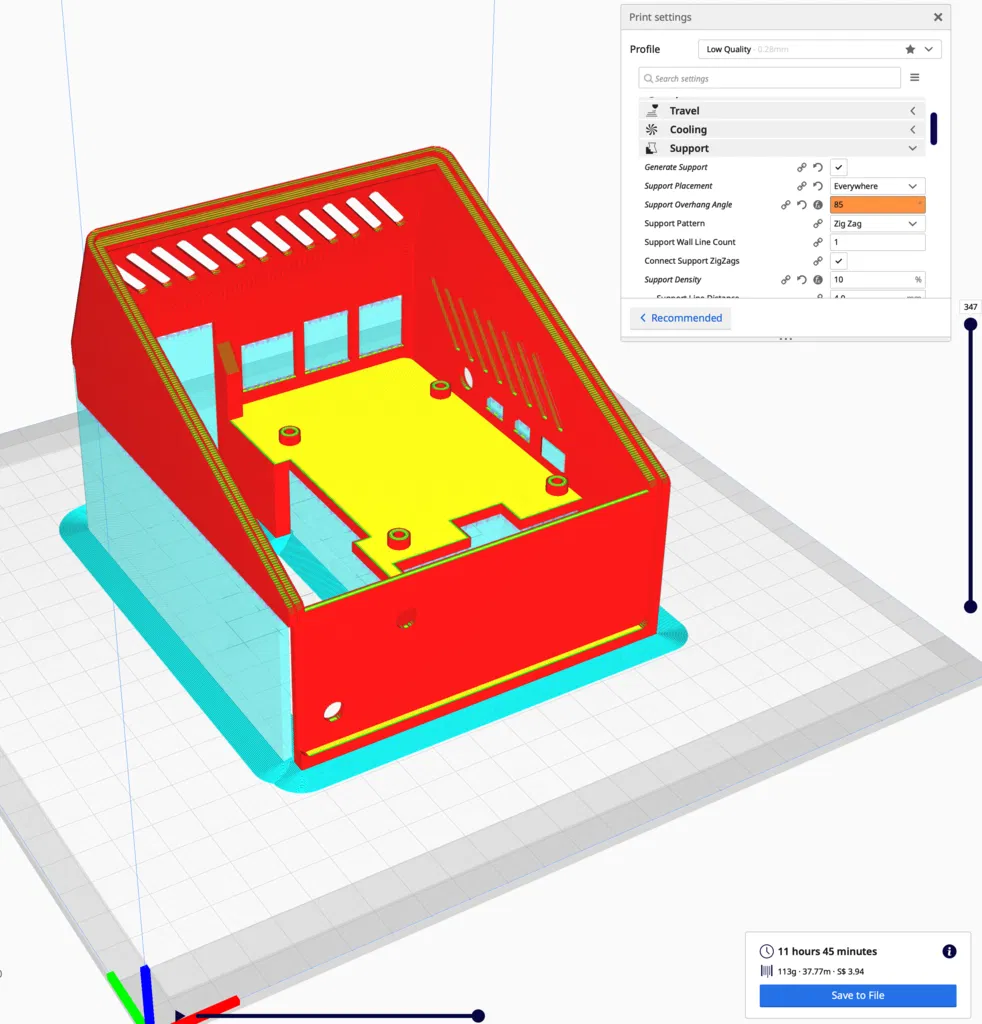

Xem ảnh chụp màn hình để biết slicer settings. Mình đã in mẫu này với brim để tăng bám dính. Supports đặt “everywhere” ở 85°; phần vents không cần support và cách này sẽ giúp tất cả các cổng (ports) được support.

Category: 3D Printer Parts
