Đồ chơi fidget xoắn ốc Spiral – Vortex Passthrough

Sẵn sàng sống lại “tuổi thơ dữ dội” với món đồ chơi xoắn ốc siêu vui và đầy động năng này!

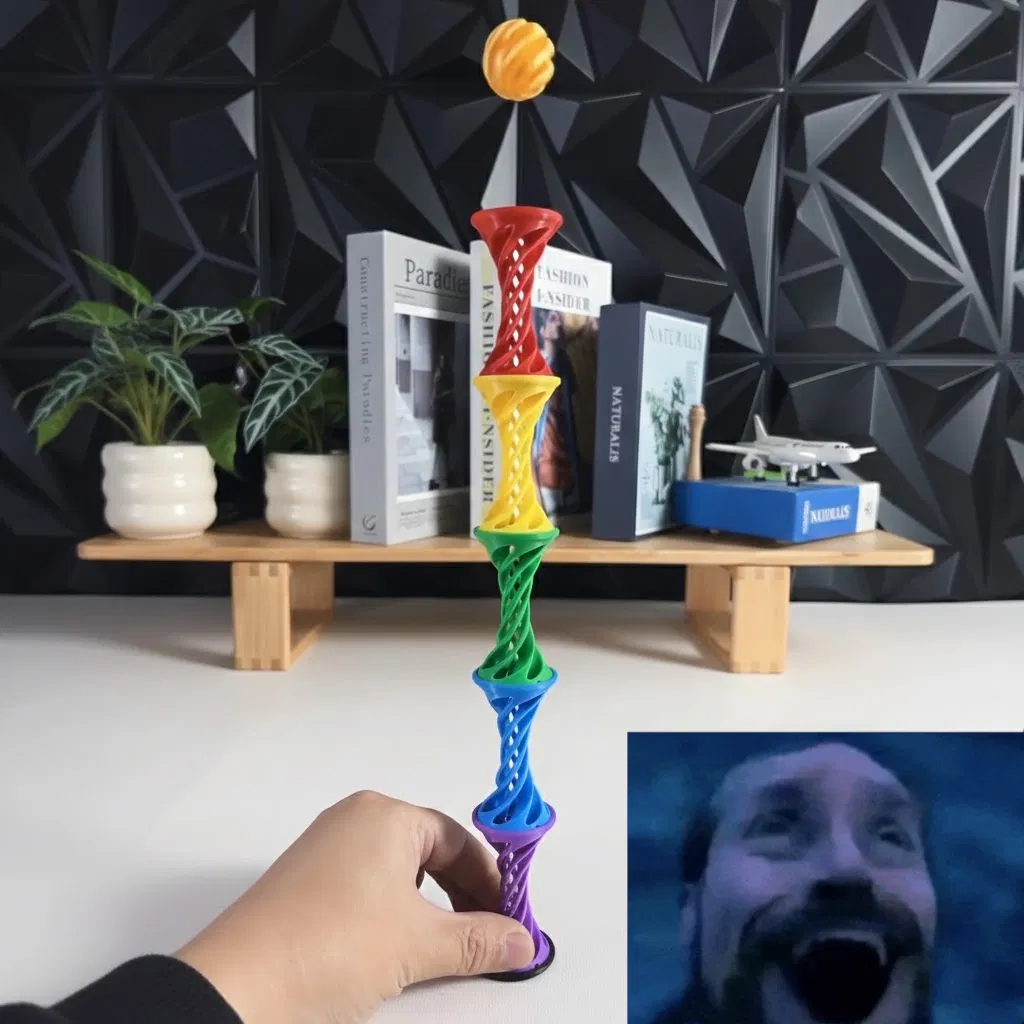

Bản cập nhật của mẫu Stackable Impossible Passthrough kinh điển này có thêm một “cú twist” cực đã – giờ bạn có thể đặt một cái lò xo (ví dụ như lò xo trong bút bi) vào bên trong, để khi nén rồi thả ra thì viên bi sẽ phóng vọt lên trên. Nhìn nó xoắn, quay và bay xuyên qua các phần tử spiral lồng khớp với nhau – chơi hoài không chán!

Model được cải thiện phần bám tay và các chi tiết khớp chặt hơn để cầm nắm mượt mà, chơi sướng tay hơn. Xếp chồng, xoay, rồi “bắn” – đây không chỉ là fidget toy, mà còn như một tác phẩm kinetic sculpture mini được thổi hồn.

Dù bạn mê puzzle, mê đồ fidget hay đơn giản là thích đồ chơi “ngầu” kiểu cầm nắm trực tiếp, mẫu này đảm bảo sẽ làm bạn ấn tượng. Vui, linh hoạt, cuốn mắt – một chút phép màu tuổi thơ nằm gọn trong lòng bàn tay!

Hướng dẫn in & lắp ráp

• In tất cả các phần của model: 0.10-0.15 mm layer height, 2 perimeters, 15% infill.

• Gắn một cái lò xo (vd: từ bút bi) vào Bottom Plug bằng keo siêu dính (super glue) hoặc băng keo. Bạn cũng có thể nối nhiều lò xo bằng cách vặn chúng vào nhau để tăng quãng “phóng” của viên bi.

• Nối Bottom Plug với phần Spiral.

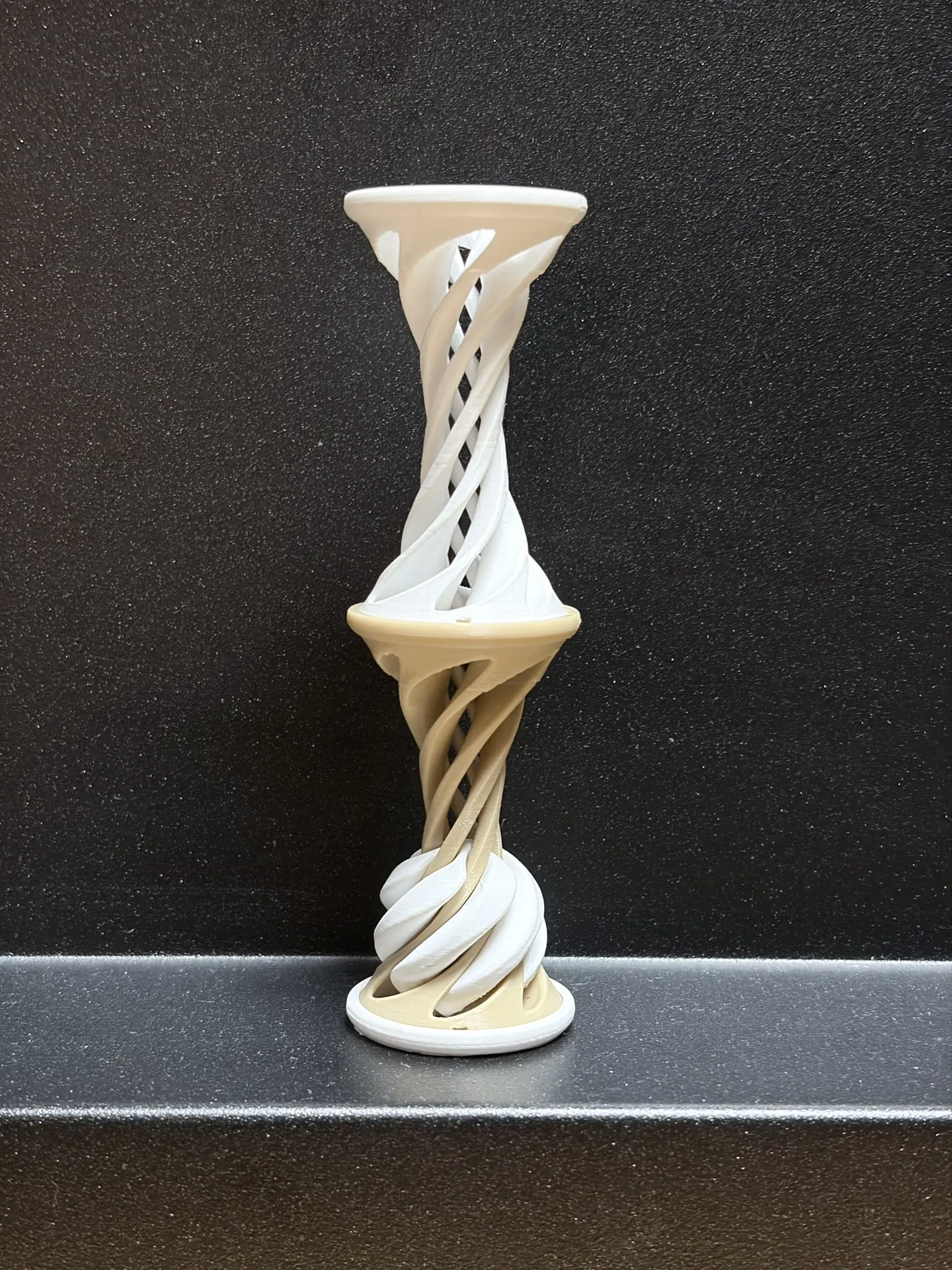

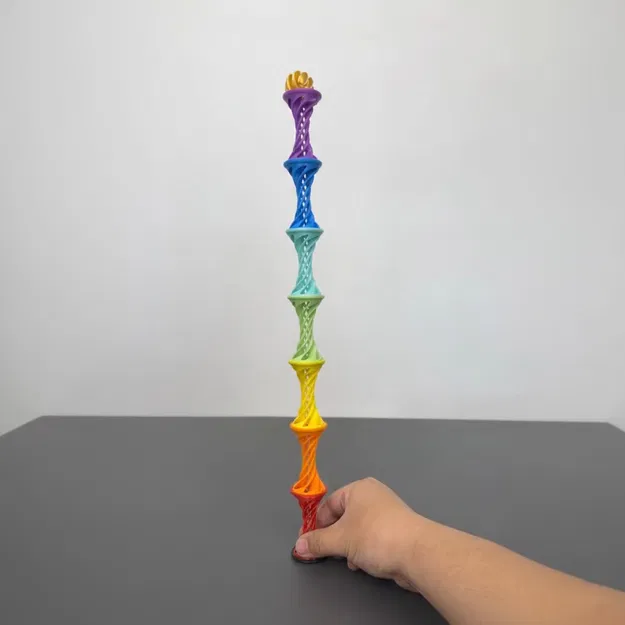

• Nếu bạn in nhiều miếng Spiral, giờ thì xếp chồng và nối chúng lại.

• Thả Ball vào chính giữa.

Vậy là chơi được rồi!

Nếu muốn, bạn còn có thể scale dự án này lên 300–400% mà viên bi vẫn chạy mượt. Chỉ lưu ý là kích thước lớn thì bạn sẽ cần lò xo mạnh hơn nhiều :)

Mẹo xử lý sự cố (Troubleshooting Tips)

Nếu bạn gặp vấn đề khi in – ví dụ viên bi không chạy tự do qua phần trên của spiral – thử các chỉnh sau:

• Đặt layer height tối đa 0.15 mm (khuyến nghị: 0.10-0.15 mm layer height).

• Tăng quạt làm mát (print cooling fan) lên 100%.

• Giảm nhẹ tốc độ in (ví dụ từ 100% xuống 90%).

• Tăng Z-hop height (ví dụ lên 3-4 mm) để tránh nozzle quẹt vào model khi di chuyển.

• Model này cần supports. Khuyến nghị mạnh dùng Organic (tree) supports để đạt kết quả tốt nhất.

Với các thiết lập trên, model in ổn định trên Prusa Core One+ với Sunlu PETG (230°C nozzle / 70°C bed).

Troubleshooting thêm

Nếu bạn thấy khoảng tầm 3/4 chiều cao bản in thì nozzle bắt đầu bị vướng hoặc kéo nhẹ các “chân” spiral, đó là dấu hiệu model có thể không lên thẳng hoàn hảo. Một số trường hợp còn có thể bị bong khỏi build plate. Khi chuyện này xảy ra, viên bi nhiều khả năng sẽ kẹt ở khoảng 3/4 chiều cao của spiral.

Để tránh tình trạng này, cá nhân mình giảm tốc độ in xuống 90% trong lúc in và tăng quạt lên 100%. Cách này giúp các chân spiral cứng hơn và giảm bị flex khi nozzle chạy ngang qua.

Muốn kết quả ổn định thì supports là bắt buộc. Trong PrusaSlicer, hãy dùng Organic (Tree) supports và đảm bảo chúng được đặt sao cho đỡ được cả sáu chân spiral – không chỉ phần trên của model. Supports đặt đúng sẽ tăng độ ổn định khi in đáng kể.

Ngoài ra, mình cũng hạ layer height từ 0.20 mm xuống 0.15 mm, cải thiện rõ độ chính xác khi in và độ mượt tổng thể của “đường chạy” spiral.

Bạn cũng có thể gặp trường hợp hai đoạn spiral riêng lẻ chạy ngon, nhưng khi nối lại thì viên bi bị kẹt ở mối nối. Với mình, việc này xảy ra khi các đoạn spiral in ở 0.15 mm layer height, còn viên bi lại in ở 0.20 mm. Để tốt nhất, hãy in tất cả các phần có tương tác với nhau cùng một layer height.

\=========================================

Bên dưới mình đính kèm screenshot một số thiết lập in – có thể hữu ích để tham khảo. Mình cũng mới tập tành in 3D thôi nên chắc chắn còn nhiều chỗ tối ưu thêm được, nhưng các thông số này chạy ổn định với mình.

Tìm các biểu tượng ổ khóa màu cam – đó là những tham số mình đã chỉnh so với profile mặc định.

Filament dùng: Sunlu PETG (230°C nozzle / 70°C bed).

\=========================================

Print Settings >> Layers and perimeters:

Print Settings >> Support material:

Filaments >> Filament:

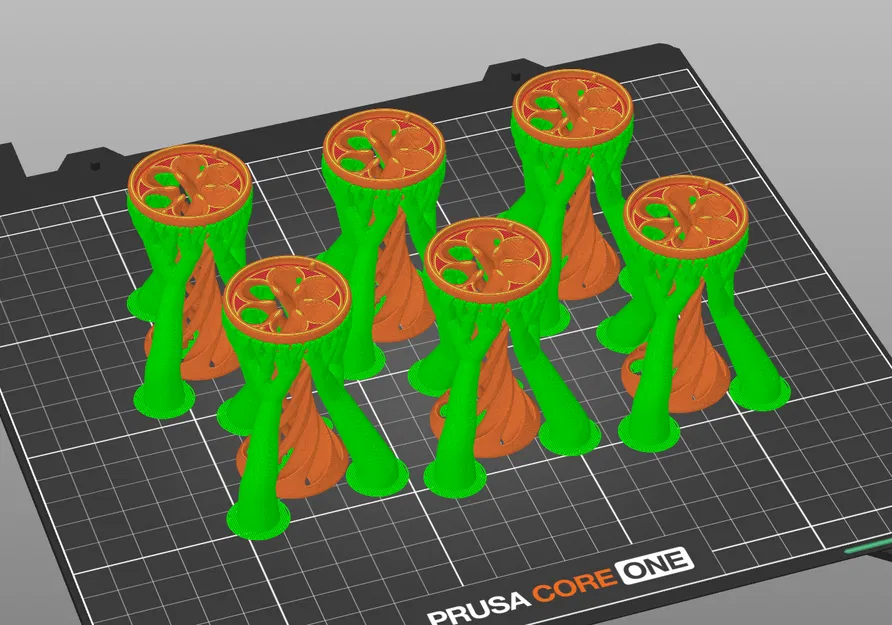

Preview of the project ready for printing with supports enabled:

Photos và cảm hứng cho món đồ chơi này lấy từ Instagram:
https://www.instagram.com/reel/DRWSt42gj-p/https://www.instagram.com/p/DTb6nT1CJ-f/
