Giá đỡ điện thoại Quad Lock cho xe GM 2014-2019 (gắn khe change slot)

Tổng quan

Cái khay này sẽ vừa khít vào lỗ trống của “change slot” (khe để tiền lẻ) trên các xe nền tảng GMTK2XX.

Không cần dụng cụ nào (ngoại trừ máy in 3D) và cũng không cần độ/chỉnh sửa vĩnh viễn gì trên xe.

Tương thích xe

Khay này sẽ phù hợp với các mẫu sau, miễn là xe bạn có lỗ “change slot” trên taplo, bên trái vô-lăng:

Year Range

Make/Model

2014-2018

Chevrolet Silverado

2015-2018

GMC Sierra

2015-2019

Chevrolet Silverado HD

2015-2019

GMC Sierra HD

2015-2020

Chevrolet Tahoe

2015-2020

GMC Yukon

2015-2020

Cadillac Escalade

2015-2020

Chevrolet Suburban

2015-2020

GMC Yukon XL

2015-2020

Cadillac Escalade ESV

2019

Chevrolet Silverado LD

2019

GMC Sierra Limited

LƯU Ý: Mình chỉ mới test được mẫu này trên chiếc Silverado 2014 của mình.

Vật liệu cần chuẩn bị

Bạn sẽ cần các món sau để lắp khay này theo đúng kiểu mình đã lắp:

Item

Notes

Velcro Command Strip

Bạn chỉ cần 2 miếng rời thôi, mua 1 vỉ là dư nhiều miếng dự phòng.

Quad Lock 360 Base - Concealed Small

Đế này có sẵn bộ ốc/phụ kiện để gắn lên khay.

Quad Lock 360 Parts tuỳ bạn chọn!

Bạn tuỳ biến theo nhu cầu, còn bộ mình dùng gồm:

• MAG Wireless Charging Head

• Knuckle Adaptor

• Dual USB 12V Car Charger

Link cấu hình của mình

Ốp điện thoại Quad Lock

Bạn cần loại đúng với máy của bạn. Nếu dùng MAG Head hoặc MAG Wireless Charging Head thì phải dùng MAG Case thay vì bản Original.

In 3D

Mình rất khuyến nghị tối thiểu nên dùng PETG, vì khả năng chịu nhiệt là yếu tố quan trọng trong ứng dụng này. Dù vậy, phiên bản đầu tiên của mình in bằng PLA đen vẫn sống sót qua một mùa hè ở miền Nam (US) trước khi bị cong vênh đủ để thấy rõ khi sử dụng. Màn hình điện thoại bắt đầu bị chói hơn trong một số điều kiện.

Hiện tại mình đang dùng bản PETG và sau 1–2 năm có cong nhẹ, nhưng khi lái xe thì không đáng kể.

Các thông số đang hợp với mình:

• Prusament PETG

• 15% gyroid infill

• Mình in support ở phần bo (fillet) phía dưới, nhưng có thể không cần.

Lắp đặt

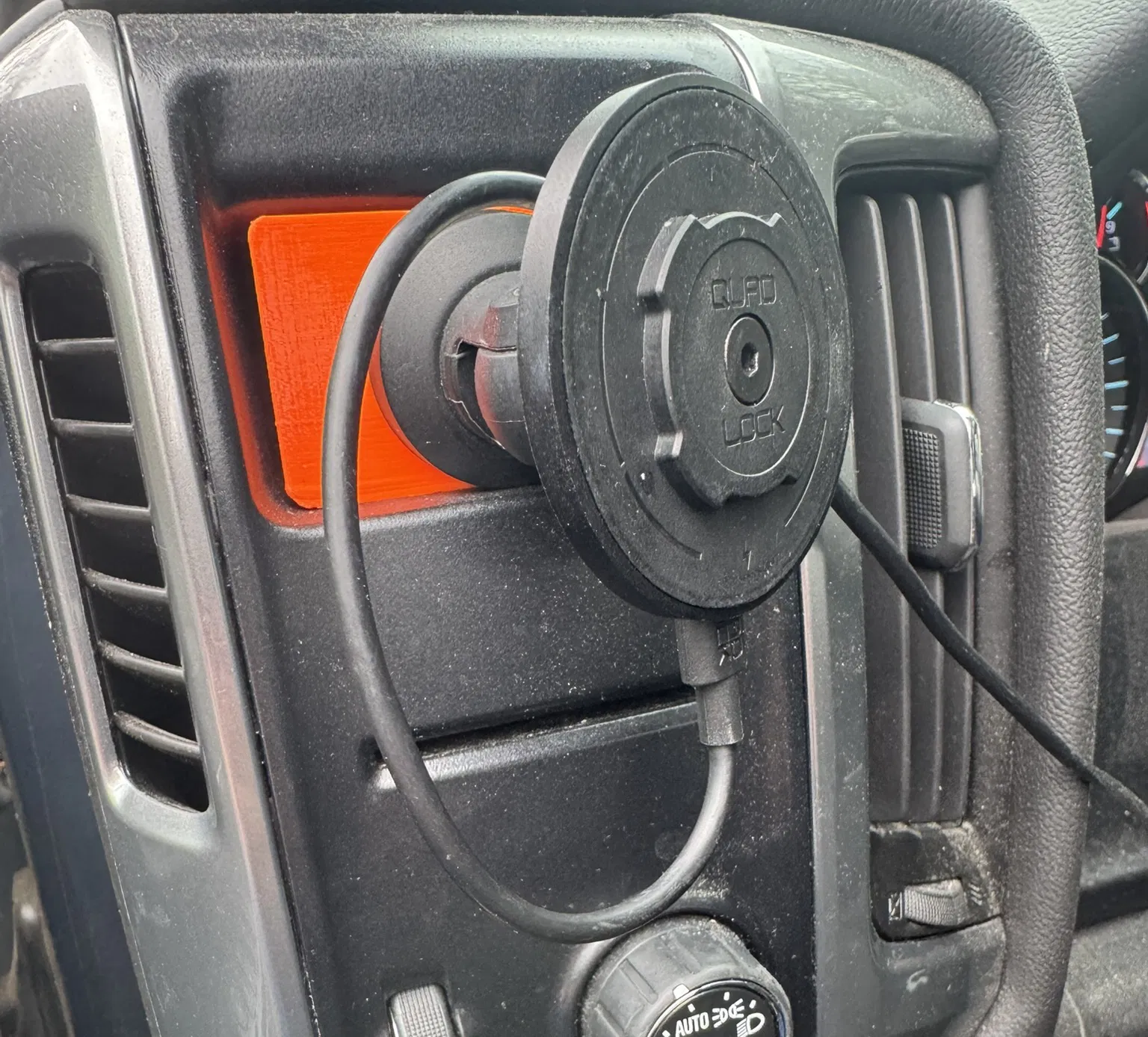

• Bắt đầu bằng việc lắp bộ Quad Lock 360 bạn đã chọn theo hướng dẫn của hãng. Phần base sẽ nằm vào hốc lõm ở mặt trước của khay, và ê-cu sẽ siết cố định từ phía sau.

• Khi sẵn sàng, lấy 2 miếng velcro Command Strip rồi dán chúng lại với nhau sao cho thẳng nhất có thể.

• Bóc lớp bảo vệ keo của 1 mặt và canh đúng vị trí gờ/ô lõm ở mặt sau của khay.

• Ở bước này bạn có thể chọn cắt bỏ các “pull tab” hoặc gập/nhét qua một bên. Mình chọn nhét qua bên hông — nhưng nó không giữ nguyên như vậy. Cách nào cũng được; cắt tab thì hơi lỉnh kỉnh hơn nhưng sẽ khó tháo ra hơn nếu sau này bạn muốn gỡ.

• Tháo khay cao su khỏi khe để xu/coin slot. Mình cất vào hộc giữa (center console) phòng khi bán xe.

• Bóc nốt lớp keo còn lại rồi ấn khay vào lỗ trên taplo cho chắc. Kéo nhẹ thử để đảm bảo nó dính ổn.

• Cuối cùng, nếu bạn chọn bản có sạc thì đi dây sạc theo ý bạn. Mình luồn dây sau taplo ở chân vô-lăng và kéo ra ở chỗ cổng 12V.
