Chốt bản lề (Hinge Pin) cho Weber Wheelie Bin MGB 360 Litre

Mình tìm hoài file STL cho Hinge Pin for Weber Wheelie Bin MGB 360 Litre mà không thấy. Nên mình tự làm luôn. Theo mình thấy thì đây là cùng loại chốt đang dùng cho thùng Weber 60, 80, 120, 140, 180, 240 litre, NHƯNG bạn sẽ phải cắt chỉnh chiều dài cho phù hợp ngay trong phần mềm slicer.

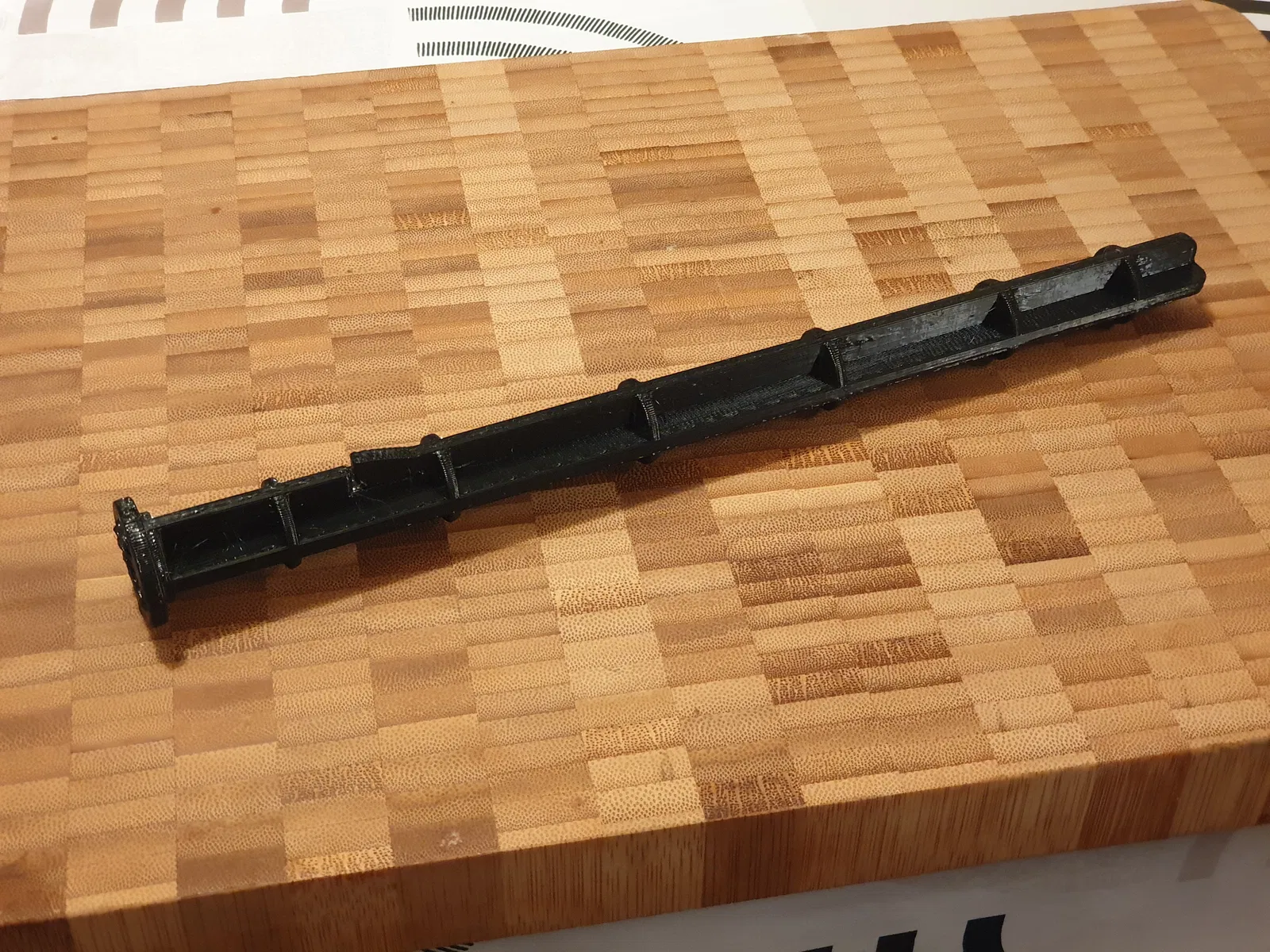

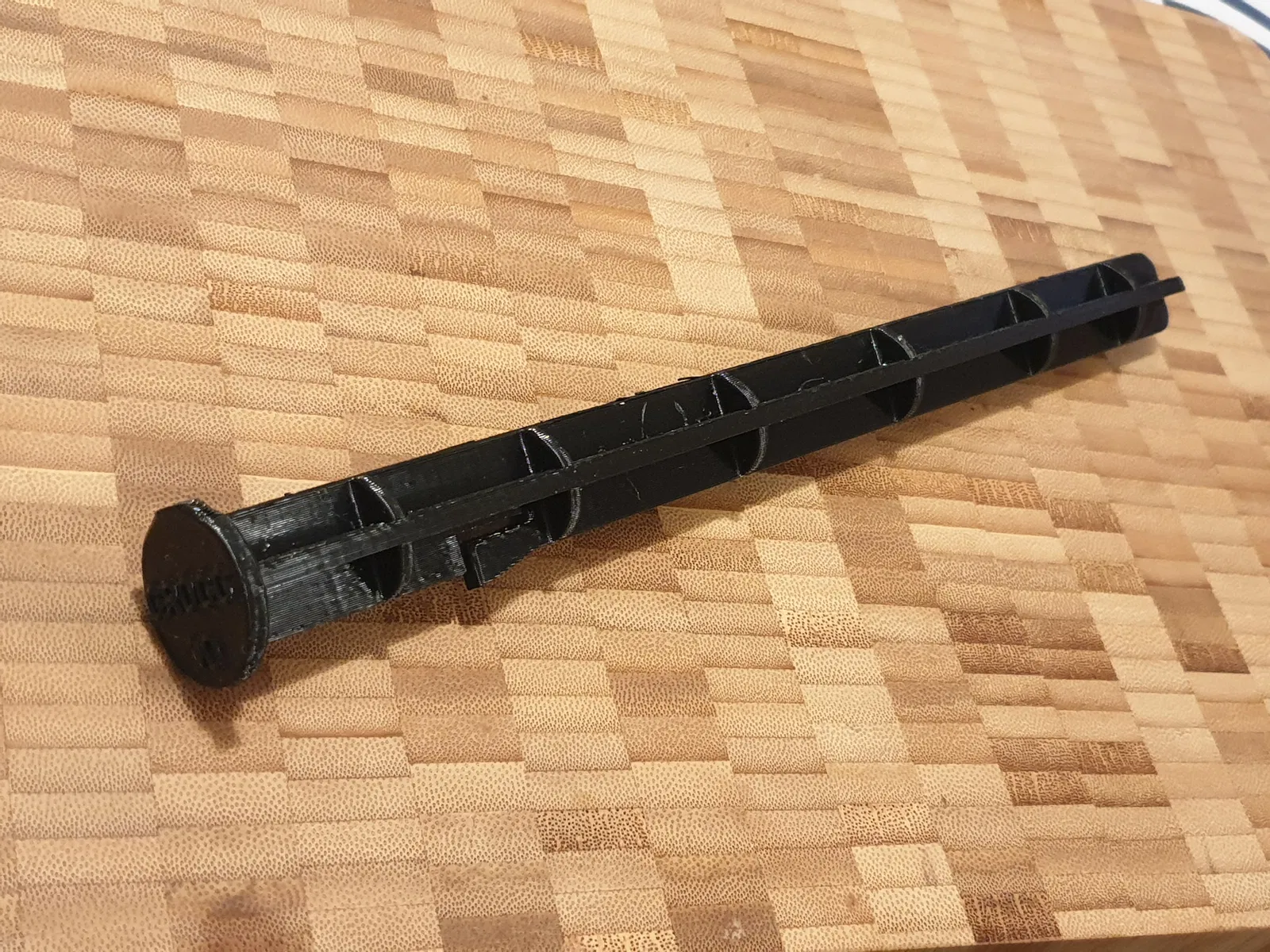

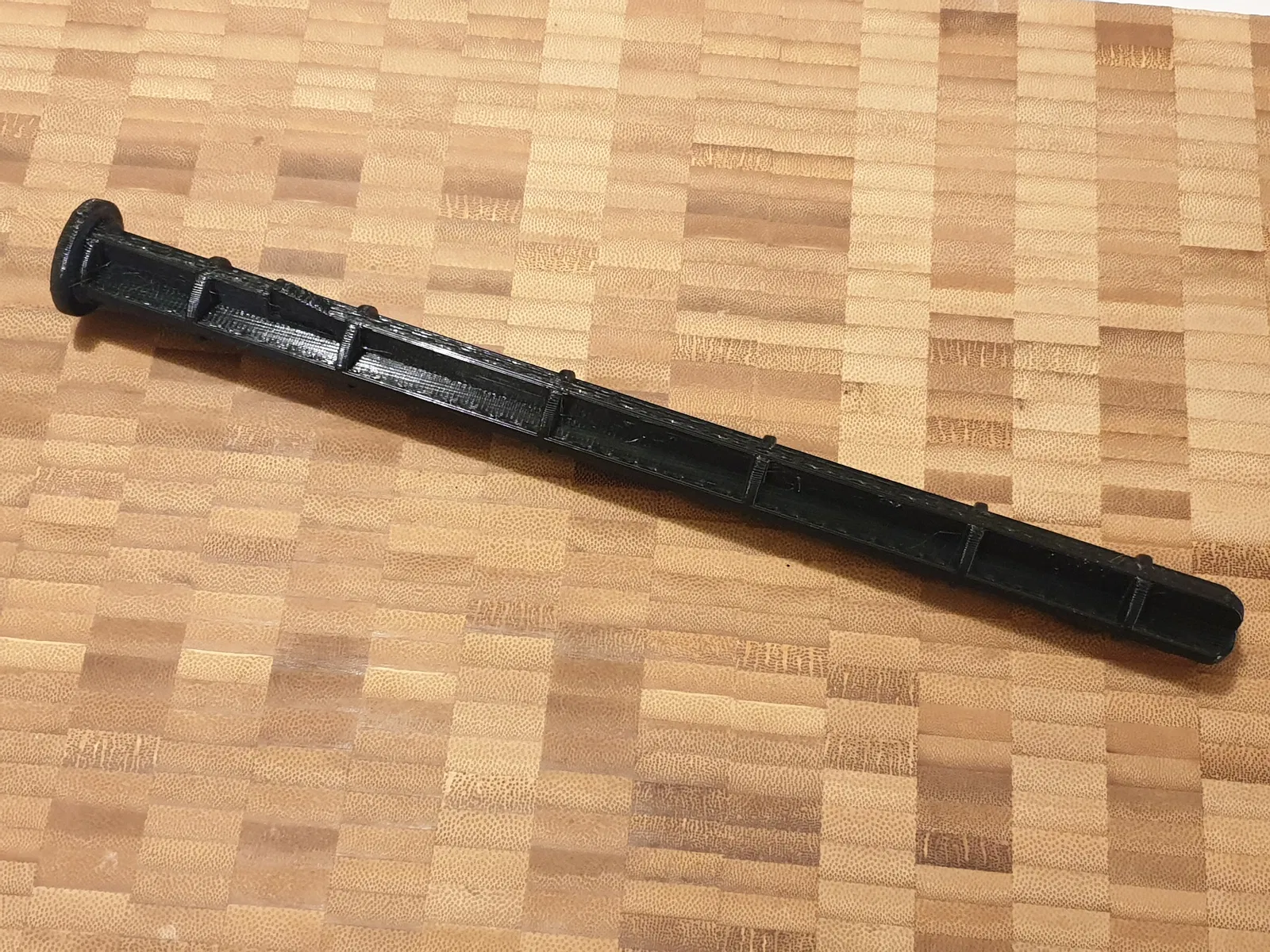

Khác với vài mẫu ngoài kia, bản này là đồ thay thế trực tiếp đúng chiều dài, lắp thẳng vô bản lề trung tâm của nắp thùng.

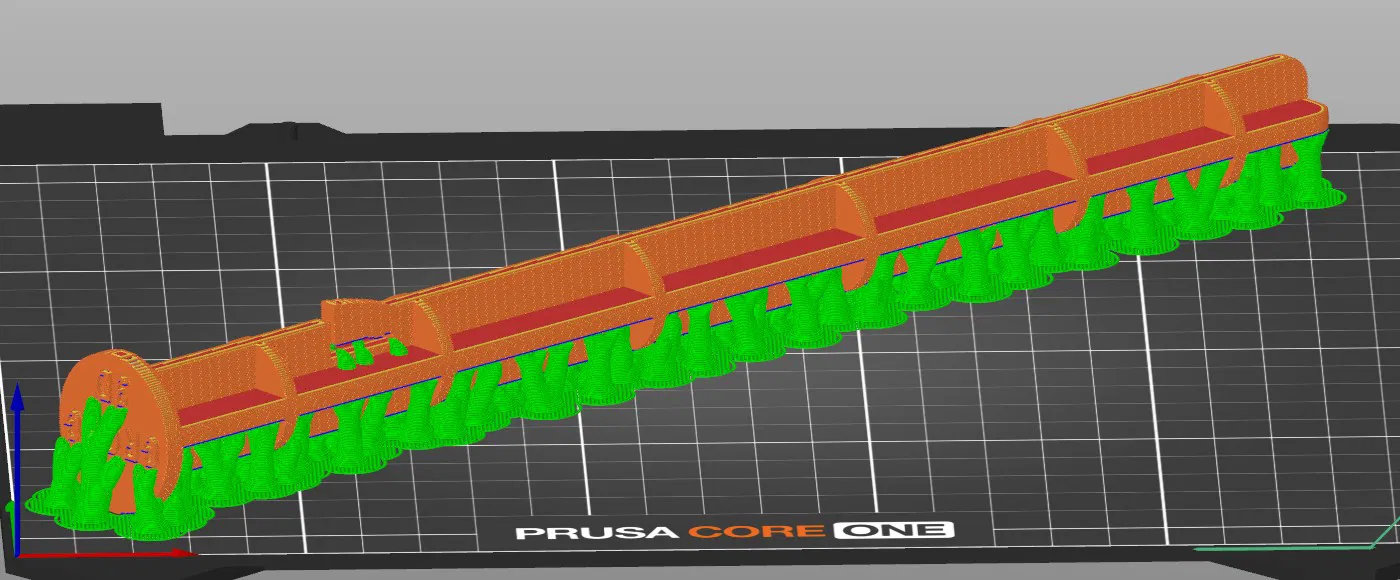

Mình đề xuất in PETG, infill 100% vì nó sẽ phải chịu va đập/ép khá nhiều; supports dạng organic/tree với khoảng cách 5mm, không dùng top interface layers cho supports, và đặt in chéo trên mặt bàn in vì mẫu dài (hoặc cao). Mẫu này có một phần latch-snap (hoạt động rất ổn) nên nhớ lưu ý khi canh hướng (orient) model.

Mình dùng nozzle 0.6mm HF với layer height 0.32mm để tối đa độ bền, và khi đặt model nằm phẳng thì các lớp sẽ chạy ngang suốt toàn bộ chiều dài mẫu, cho độ bền tốt nhất. Có khi sau này mình sẽ in bằng ASA nếu cần thay nữa.

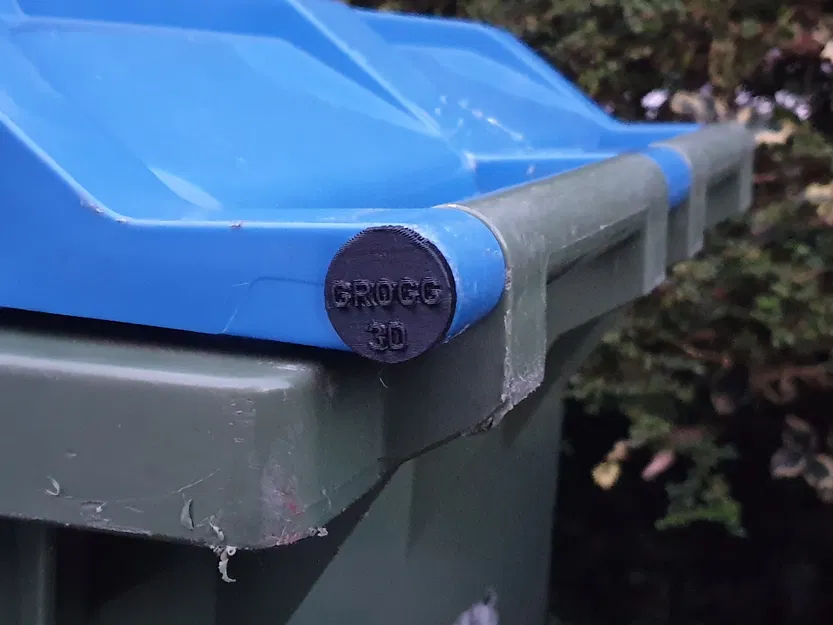

Ghi chú lắp đặt: Đảm bảo logo Grogg-3D được đặt nằm ngang so với mặt đất, nhìn đọc được; có thể xoay ngược chiều kim đồng hồ nhẹ khoảng 2 đến 5 độ để chắc chắn phần latch-snap “ăn dấu” đúng vị trí: một lỗ nhỏ dưới tay cầm, nơi nó rơi xuống và được khóa vào bản lề. Bạn sẽ cảm nhận được.
