Core One intake dust filter (lọc bụi cửa hút Core One)
Bộ lọc bụi cho cửa hút (intake) của Prusa Core One, tương thích beacon ventilation knob của @Biomech (bản có lỗ giữa). Dùng 2 tấm 120mm air filter, kẹp giữa 2 phần và siết ốc M3; có thêm v2 không lỗ cho máy zin.
Mô tả

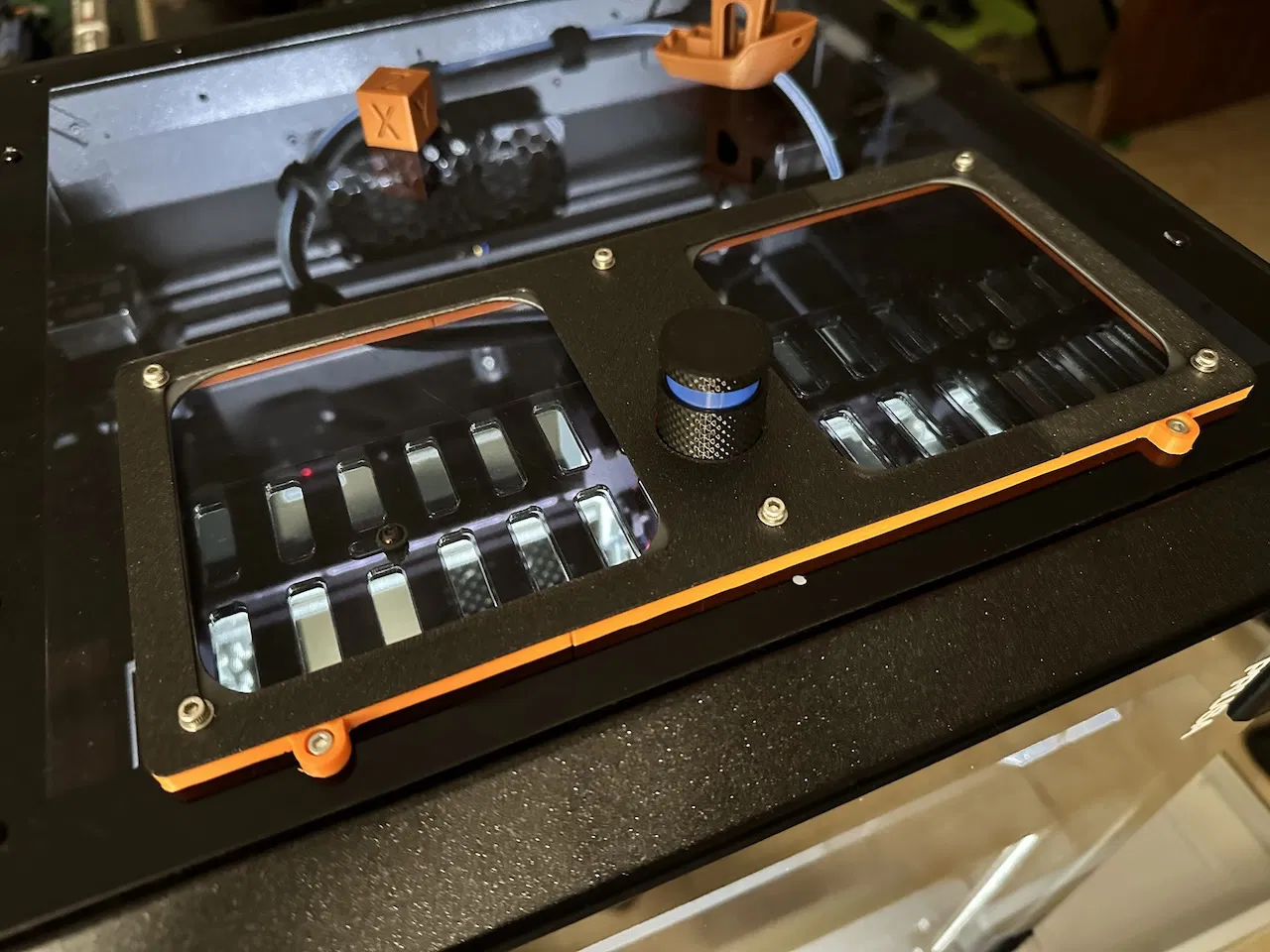

Mình thiết kế một dust filter cho Prusa Core One. Mình muốn nó tương thích với nên ở giữa có một lỗ để chụp/ôm quanh núm đó. Nếu không dùng knob thì sẽ cần chỉnh sửa một chút. Có thể sau này mình sẽ làm thêm một phiên bản khác.
Filter này dùng 2 tấm air filter cho máy tính kích thước 120x120x1.7 mm. Diện tích bề mặt đủ lớn nên không làm nghẹt luồng gió. Phần lọc được kẹp giữa miếng bottom và top, rồi siết lại bằng 6 con ốc M3. Cả cụm filter được bắt vào vỏ máy in bằng 2 con ốc M3 thay vì dùng snap rivets.
Vật tư thêm:
- 8x ốc M3 dài 5 mm
- 6x long đền (washers) M3 (khuyến nghị)
- 2x tán (nuts) M3
- 2x 120mm air filter
Update: 25.10.2025
Mình đã thêm bản v2 của model. Bản này không có lỗ cho ventilation knob nên sẽ vừa với Core One zin (stock).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
