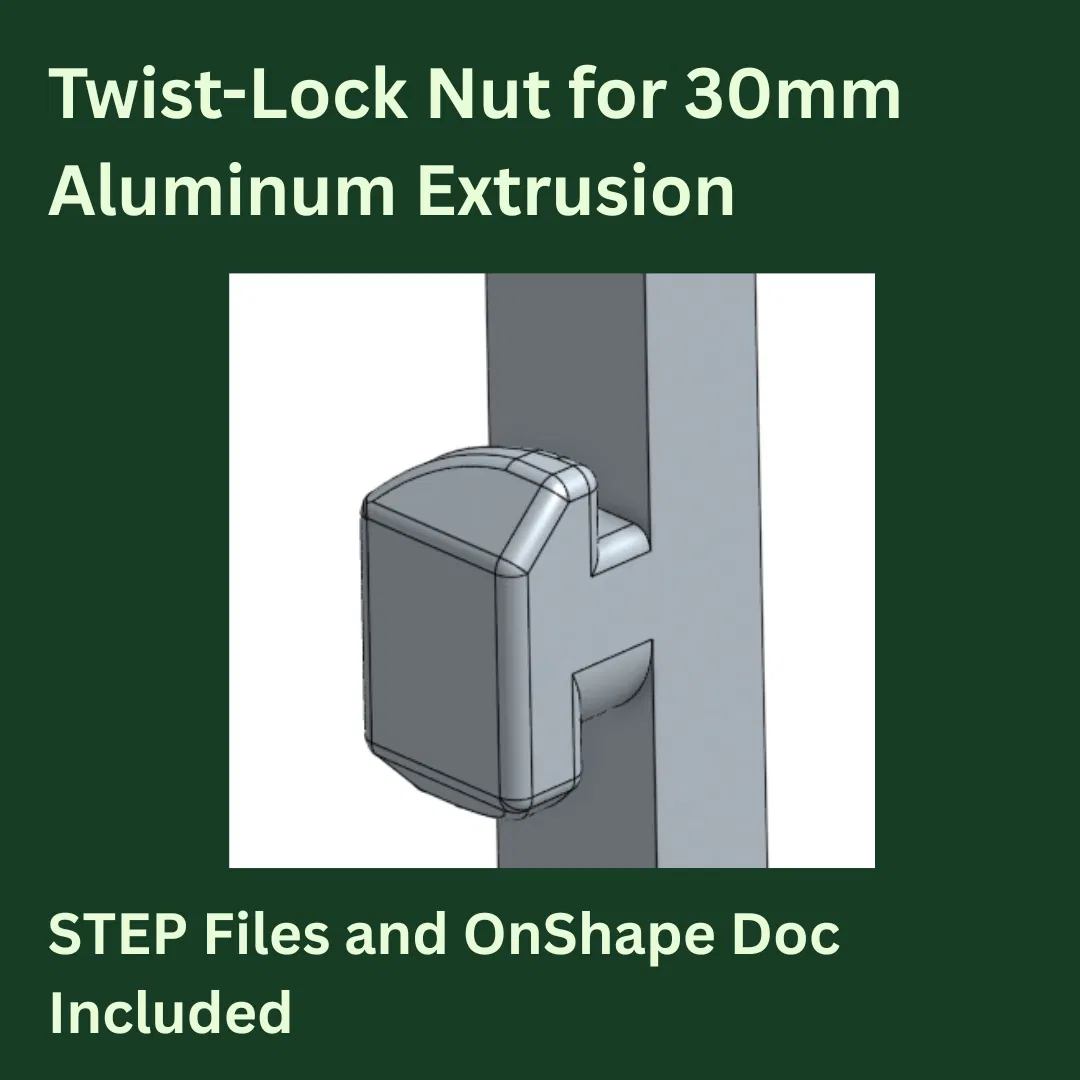

Đai ốc khóa xoay cho nhôm định hình (30×30mm)

Đây là một twist-lock nut cho nhôm định hình 30×30 mm, lấy cảm hứng từ cơ cấu twist lock đi kèm với Prusa XL.

Thiết kế để trượt vào rãnh của nhôm định hình và khóa cố định chỉ với một thao tác xoay nhẹ, tạo điểm bắt chắc chắn và gọn gàng.

Dùng Để Làm Gì

Các twist lock này hữu ích mỗi khi bạn cần gắn chi tiết lên nhôm định hình 30 mm, bao gồm:

Xây dựng hoặc nâng cấp enclosure cho Prusa XL

Gắn tấm (panel), pát (bracket) hoặc phụ kiện

Các khung máy/dự án tự làm dựa trên nhôm định hình

Có nhiều biến thể để bạn chọn đúng cỡ fastener phù hợp với bộ setup của mình.

File Bao Gồm

Twist Lock – No Nut

Chỉ có phần twist-lock cơ bản

Phù hợp để tích hợp vào thiết kế custom của bạn

Twist Lock – M3 Bolt

Lỗ phía sau được canh đúng cho bu-lông (bolt) M3 tiêu chuẩn

Twist Lock – M4 Bolt

Lỗ phía sau được canh đúng cho bu-lông (bolt) M4 tiêu chuẩn

Twist Lock – M5 Bolt

Lỗ phía sau được canh đúng cho bu-lông (bolt) M5 tiêu chuẩn

STEP Files

Có sẵn cho tất cả biến thể để dễ chỉnh sửa

Onshape Public Document Here

Để bạn có thể fork và chỉnh thiết kế đúng theo nhu cầu của mình

Hướng Dẫn In (Print Instructions)

Layer Height:

Khuyến nghị 0.2 mm

Infill:

20–30% (gyroid hoặc cubic chạy ổn)

Supports:

Không cần

Filament:

PLA phù hợp cho nhu cầu tải nhẹ

Khuyến nghị PETG cho enclosure hoặc môi trường nhiệt cao hơn

Lắp Ráp & Cách Dùng

Cho twist lock vào rãnh của nhôm định hình 30×30

Xoay đến khi nó khóa vào vị trí

Lắp bu-lông (nếu dùng phiên bản có bolt)

Vặn bu-lông để siết chặt chi tiết cần gắn

Không cần hậu xử lý (post-processing).

Ghi Chú Thiết Kế & Các Biến Thể

Model được làm riêng cho nhôm định hình 30×30 mm

Dựa trên concept twist-lock của Prusa XL

Có kèm STEP files và một tài liệu Onshape public để bạn có thể:

Chỉnh đúng theo nhu cầu và đưa vào thiết kế của bạn

Chỉnh độ dày hoặc dung sai (tolerances) để fit tốt hơn

Tạo các phiên bản gá lắp (mounting) theo yêu cầu riêng

Góp Ý / Liên Hệ

Nếu bạn thấy có vấn đề, có đề xuất, hoặc muốn thêm biến thể khác, cứ để lại bình luận — phản hồi sẽ giúp mình cải thiện các bản cập nhật sau.

Nếu cần yêu cầu thiết kế custom, liên hệ mình tại [email protected].
