Bánh răng tay gắp đĩa Rock-Ola Tempo II Jukebox (Record Arm Gear)
Mẫu bánh răng thay thế cho cụm record arm của Rock-Ola 1485 Tempo II (1960). Gợi ý in bằng carbon fiber reinforced, tối thiểu 4 walls và 100% infill; lỗ vít có thể cần taro để lắp/tháo dễ hơn.
Mô tả

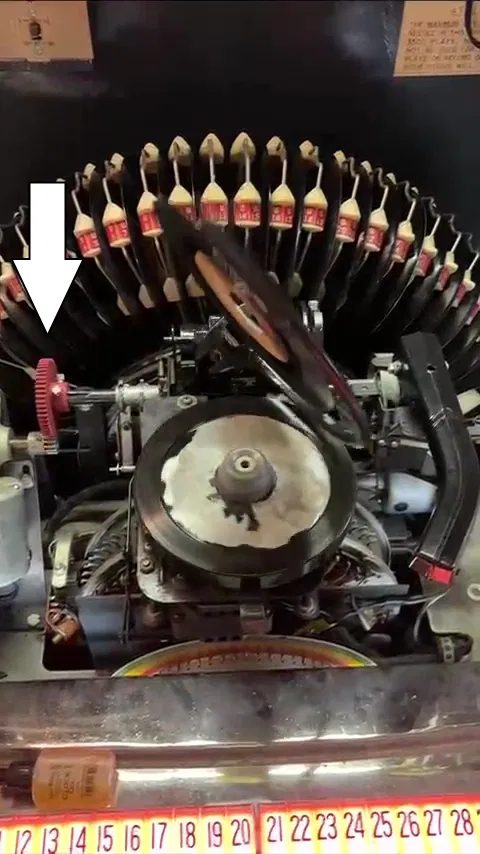

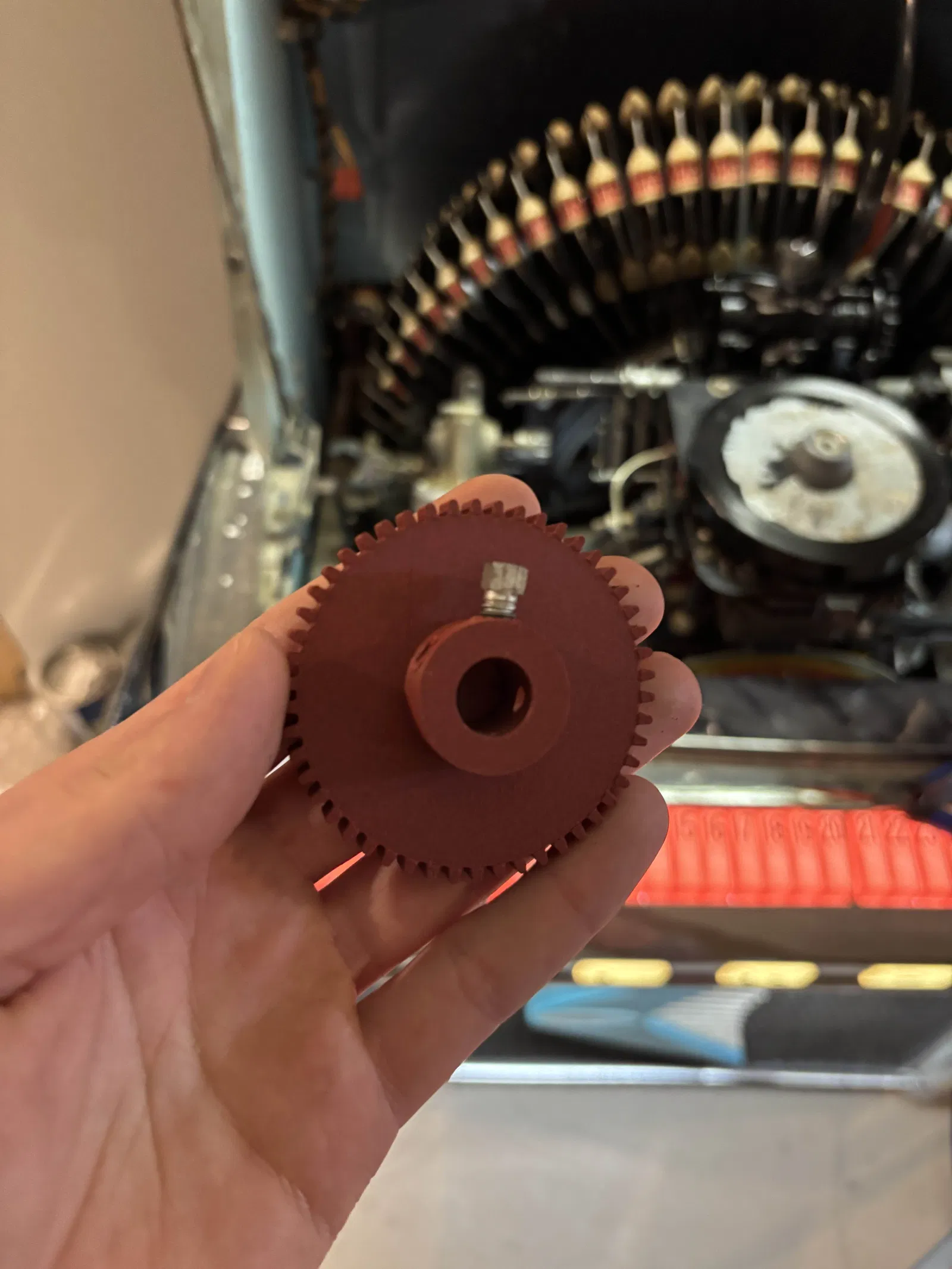

Đây là bánh răng thay thế cho cụm tay gắp đĩa (record arm) của máy jukebox Rock-Ola 1485 Tempo II đời 1960. Sao phải tốn hơn cả trăm đô để mua đồ thay thế bằng kim loại trong khi bạn có thể in cái này chỉ tốn vài xu?
Mình không rõ bánh răng này chịu lực cỡ nào, nhưng cái cũ thì bị tuôn răng khá nặng. Mình in bằng filament carbon fiber reinforced và khuyên dùng tối thiểu 4 walls để phần răng được tạo hoàn toàn từ walls, rồi fill phần còn lại với 100% infill. Có thể bạn vẫn dùng ít hơn được, hoặc dùng PETG hay thậm chí PLA, nhưng mình không muốn liều làm tuôn răng rồi mảnh nhựa rơi vào trong máy.
Phần trục giữa (center spindle) hơi lỏng và các lỗ bắt vít hơi chặt, nên bạn có thể cân nhắc dùng bộ taro (tapping kit) để dễ vặn vít vào. Mục tiêu là để bạn có thể tháo bánh răng ra dễ dàng nếu sau này nó mòn và cần in cái khác.
