PT2522-4 front plate (tấm mặt trước) tùy biến cho GRS PT2522-4

PT2522 là một speaker chassis chất lượng cao với mức giá khá mềm, hiện khoảng 50 € mỗi cái. Để giữ độ linh hoạt tối đa, nó lại không đi kèm front plate (tấm mặt trước) — đây là phần cần thiết để làm mounting frame. Ngoài ra, khi dùng làm đồ thay thế thì cần một front plate được custom để khớp đúng kích thước của speaker chassis cũ.

Planar tweeters vốn nổi tiếng là có “sweet spot” nghe khá hẹp theo hướng vuông góc với người nghe, và có thể cải thiện bằng waveguide. Vì vậy thiết kế của mình có kèm một waveguide cơ bản, lấy cảm hứng từ các số đo/mẹo đo được chia sẻ trên web. Lưu ý: mình không có phương tiện để tự đo đáp tuyến tần số.

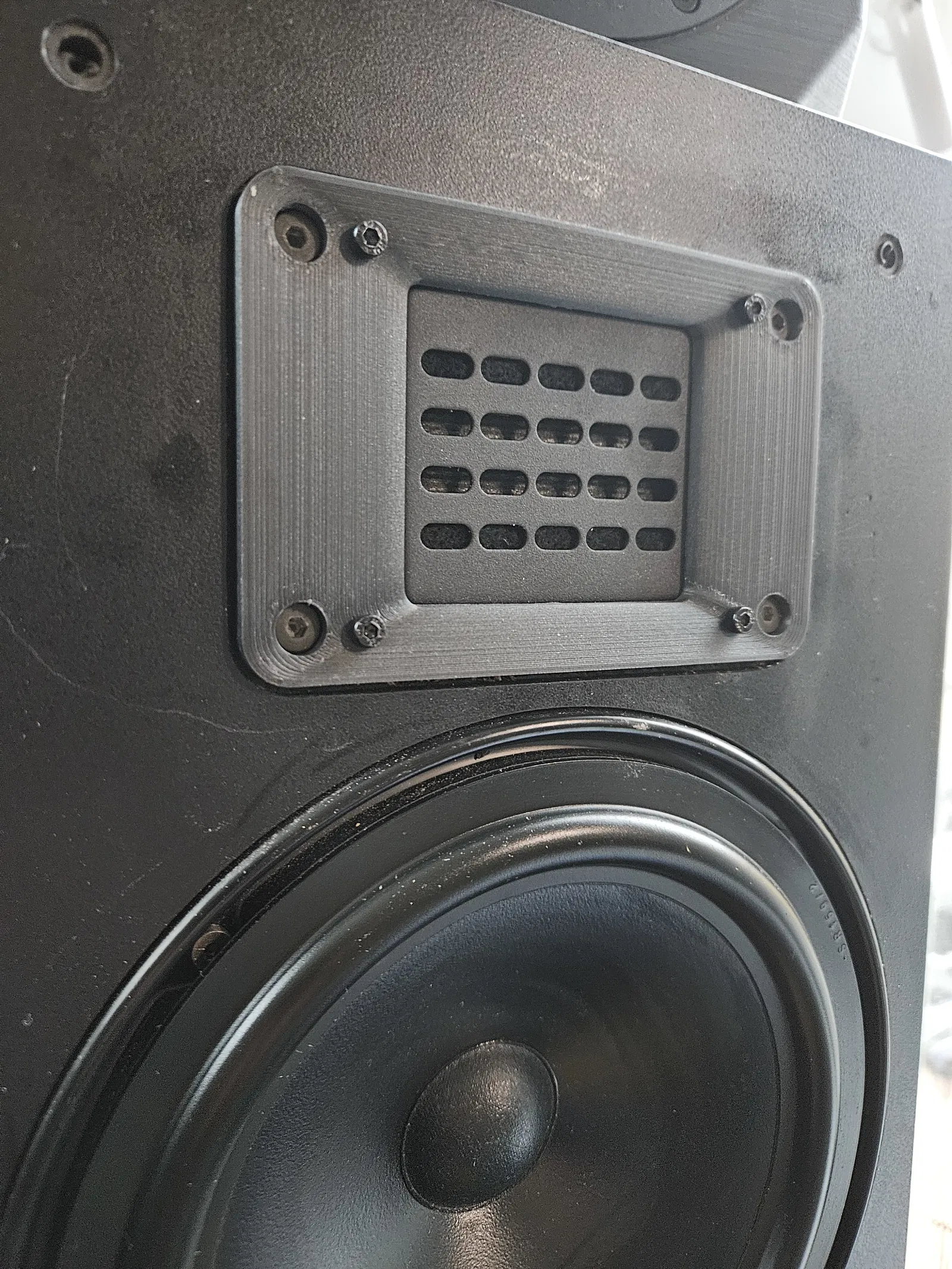

File STL đi kèm có thể dùng để thay tweeter cũ của loa BRAUN M90 bằng GRS PT2522-4 (cần chỉnh cross over để phù hợp với đặc tính hiệu suất cao thường gặp của planar speakers; nếu cần bạn có thể tham khảo một large language model tùy chọn để được hướng dẫn).

File Open Scad có thể dùng để chỉnh thiết kế face plate cho gần như mọi trường hợp thay thế khác.

In bằng PLA-CF, không cần support. Two walls, 15% infill.
