Tinh chỉnh cửa sổ flush mặt trong cho ống gió giáo dục (Educational Wind Tunnel)

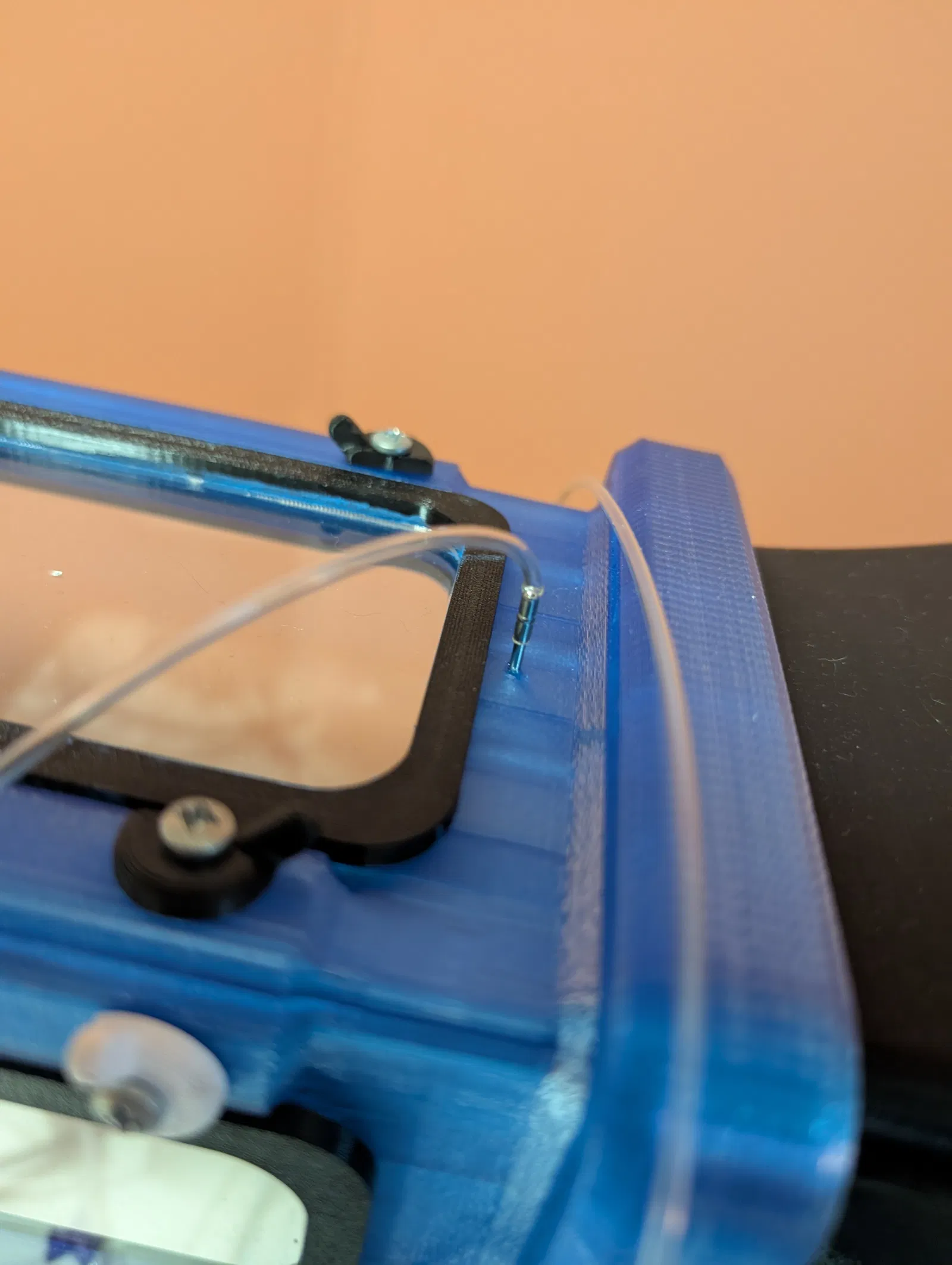

Đây là một khung in 3D để bạn dán/gắn bằng keo silicone (silicone sealant) một tấm cửa sổ acrylic cắt laser. Cách này giúp cửa sổ nằm phẳng (flush) với bề mặt tường phía trong của test section. Nhờ vậy chất lượng dòng chảy (flow quality) được cải thiện đáng kể. Khung có sẵn rãnh O-ring kích thước 1/16 inch hoặc 1.6 mm để tăng độ kín (face seal) cho test section. Bạn cắt O-ring theo đúng kích thước bằng dây O-ring cord 1/16 inch (ví dụ: https://www.theoringstore.com/store/index.php?main_page=product_info&cPath=117_119&products_id=24727).

Hướng dẫn:

1. In 4 cái khung từ file 3mf và cắt laser 4 tấm cửa sổ theo file svg. Mình khuyên bạn nên để nguyên lớp film bảo vệ trên tấm acrylic trong suốt quá trình cắt và dán. Vật liệu in nên chọn loại hơi dẻo/dai như PETG hoặc PCTG.

2. Bơm một đường silicone sealant (hoặc keo bạn thích) quanh rãnh trong của khung cửa sổ. Mình dùng Permatex Blue Gasket Maker (https://a.co/d/0dy4zHJP) nhưng nhìn chung keo dạng “cao su” và hơi dính vừa phải mà bạn có sẵn đều dùng được.

3. Đặt mặt trong (cạnh nhỏ hơn) của khung úp xuống một tấm phẳng, không dính và dễ gỡ ra. Mình gợi ý dùng giấy nến (parchment paper) hoặc giấy nhôm (aluminum foil). Lắp tấm cửa sổ vào sao cho nó nằm phẳng với mép trong.

4. Lau sạch phần keo dư và để keo đóng rắn. Gỡ lớp film bảo vệ trên cửa sổ sau khi keo đã cured hoàn toàn.

Files Included Included:

• File .3mf sẵn sàng cho slicer của bạn

• File Solidworks nếu bạn muốn chỉnh sửa

• File Inkscape .svg để cắt laser cửa sổ acrylic dày 1/8 inch hoặc 3mm.
