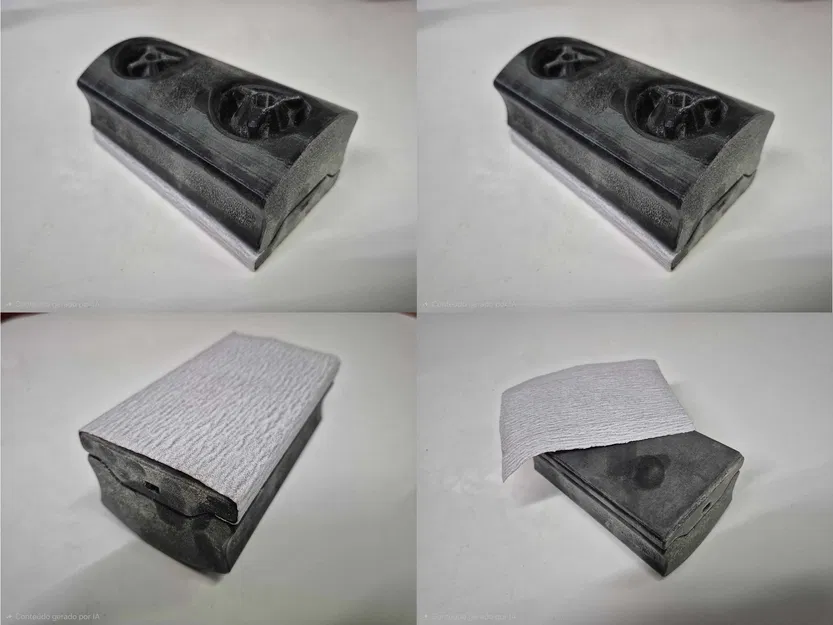

Khối chà nhám cho 1/4 tờ giấy nhám

Đây là bản vẽ lại từ model này: printables.com/model/826899-sanding-block. Mình phải vẽ lại để resize toàn bộ cho vừa đúng kích thước 1/4 tờ giấy nhám tiêu chuẩn (280x230mm). Bản gốc có kích thước hơi lạ, khiến việc tận dụng tờ giấy bị không tối ưu.

Tác giả bản gốc không cho phép remix và mình cũng không rõ lý do. Bạn vui lòng mở trang model gốc để đọc hướng dẫn lắp ráp, đồng thời tải model gốc cho các núm siết (tightening knobs) vì chúng tương thích 100%. Những phần cứng khác cần dùng cũng y như vậy: 4 x M5 nylock nuts và 2 x M5 x 40mm screws.

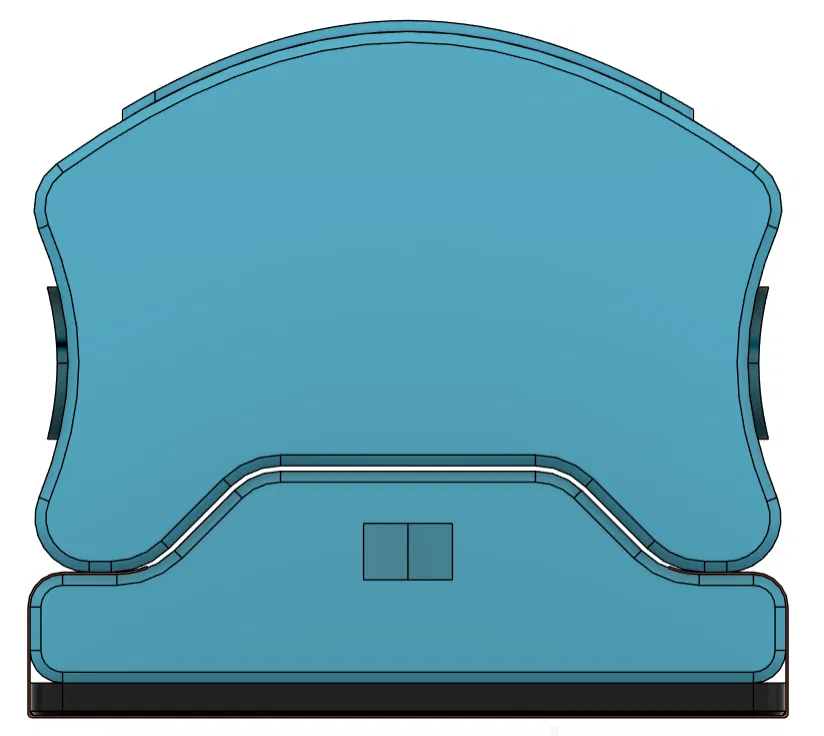

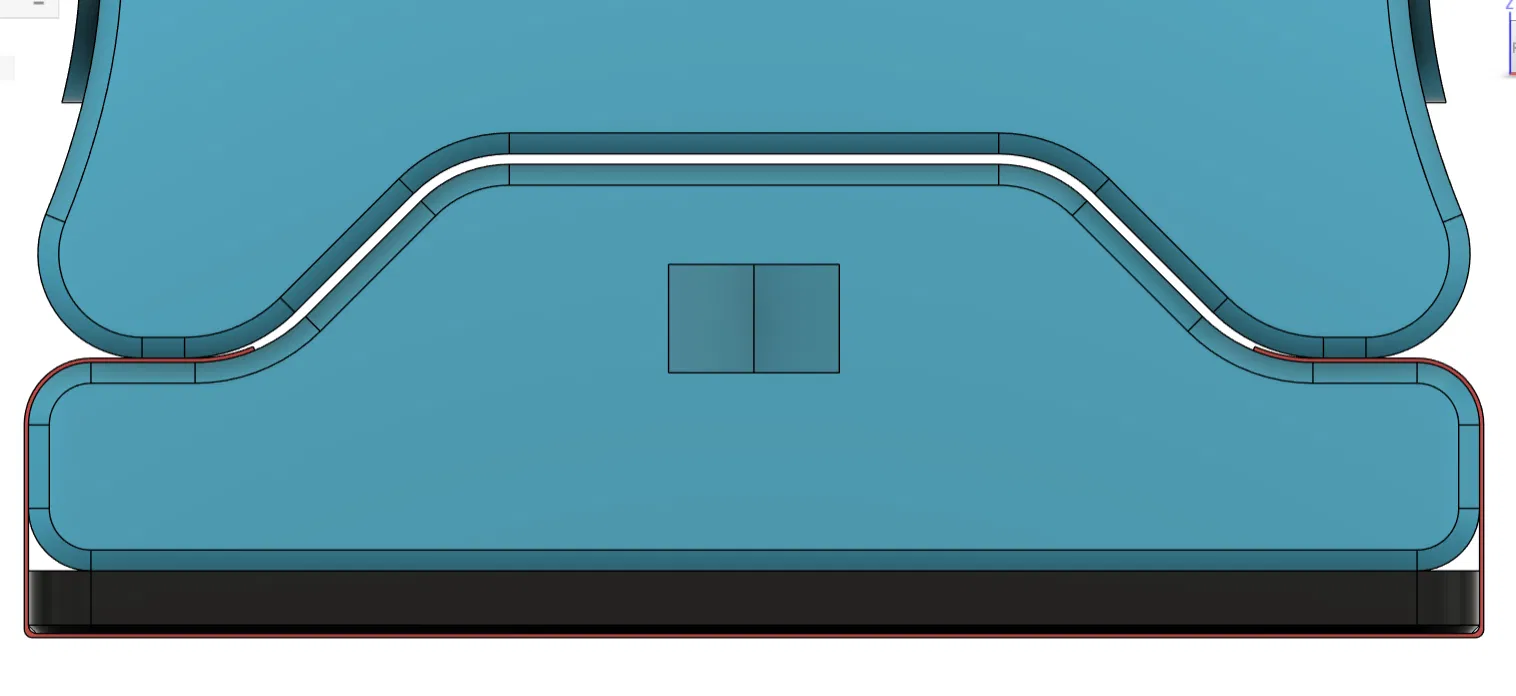

Toàn bộ thiết kế được tính để dán một tấm cao su dày 3mm ở mặt đáy nhằm tăng độ bám và độ phẳng. Dùng keo dán tiếp xúc (contact adhesive) để dán hai phần lại với nhau, rồi chà trên giấy nhám 100 grit để làm phẳng. Miếng cao su mình dùng có bề mặt bóng nên dễ thấy các chỗ chênh cao rất nhỏ; càng chà thì độ bóng càng mất đi, nhờ đó cũng dễ nhận ra bề mặt đã gần đạt độ phẳng chấp nhận được tới mức nào.

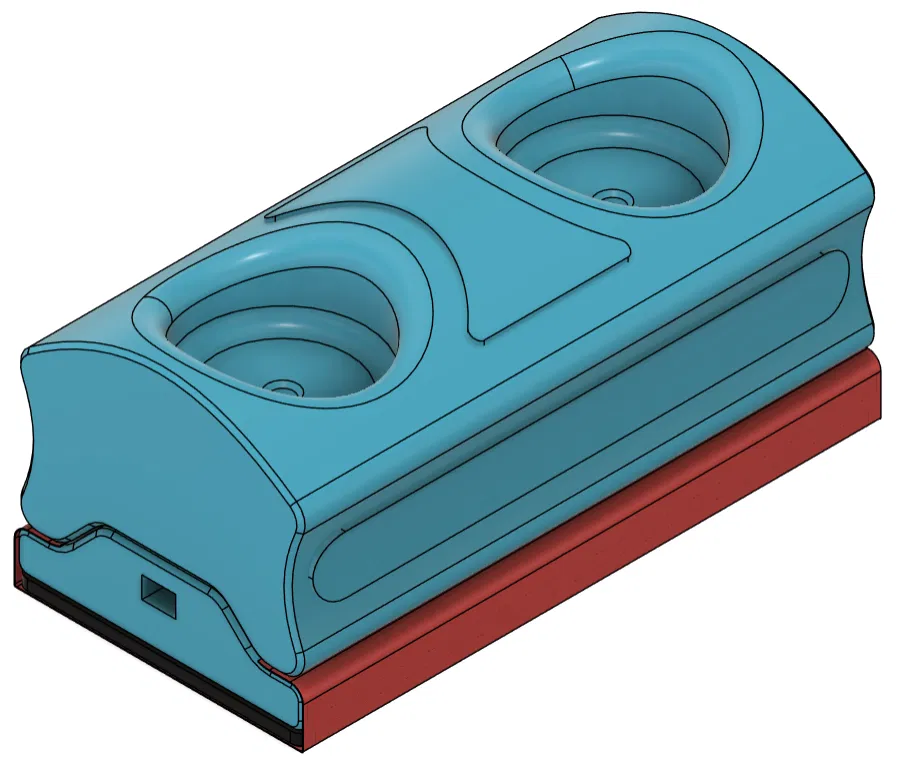

Bản vẽ có tính parametric một phần; bạn có thể đổi một số tham số trong Fusion để dùng cao su có độ dày khác, v.v.
