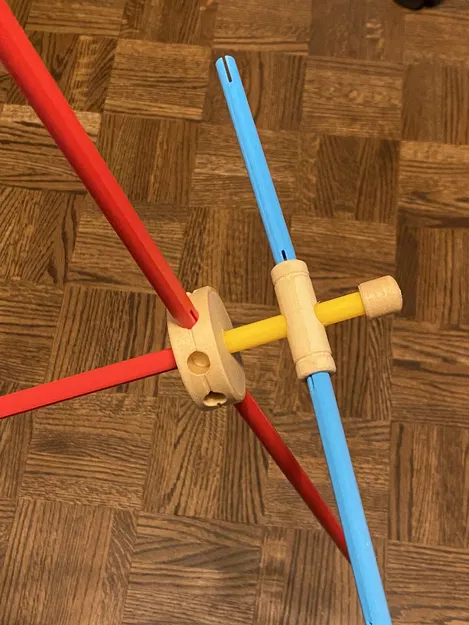

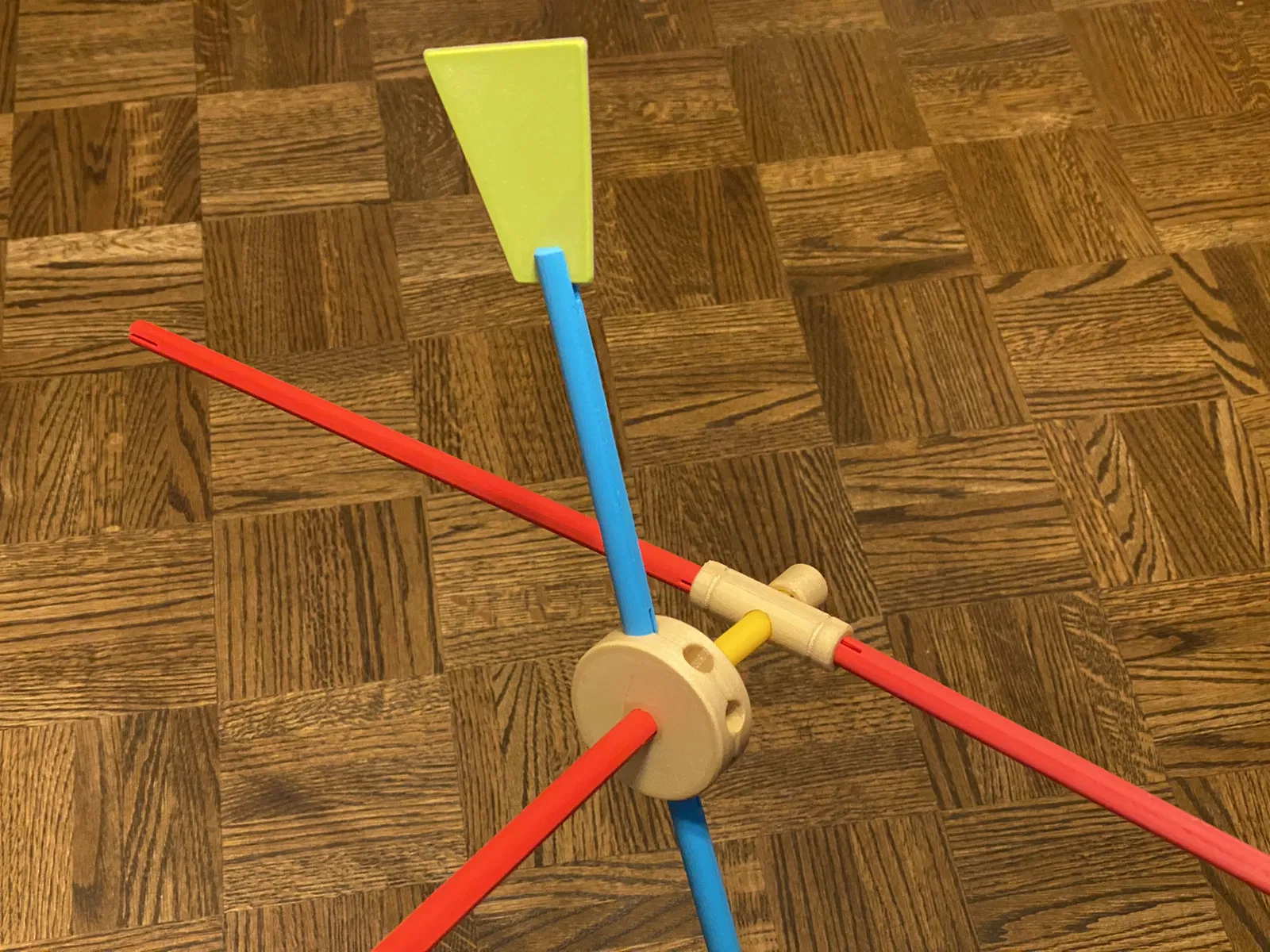

Bộ Tinkertoy Construction Set – Chi tiết thay thế (Replacement Parts)

Những mẫu này là các chi tiết thay thế cho bộ Tinkertoy Construction Set. Mình thiết kế dựa trên một bộ có sẵn để làm mẫu tham chiếu. Có thể mình còn thiếu vài món vì trong bộ của mình không có đủ.

Các phần có sẵn:

• Rods với 5 kích thước. Tên file có kích thước danh nghĩa theo mm, nhưng kích thước thực tế có thể lệch một chút. Đã cập nhật vào 2022-07-28 để tăng nhẹ đường kính, giúp khít hơn khi gắn vào snug wheel.
• Spool (8 điểm lắp khít xung quanh ở góc 45 độ, và lắp khít ở phần tâm)
• Wheel (lắp lỏng ở phần tâm)
• Coupling (lắp khít ở hai đầu, và lắp lỏng ở phần tâm)
• End cap (lắp khít), cập nhật 2022-07-28
• Flag

Bổ sung mới (2022-07-28):

• Articulated Coupling (lắp khít ở hai đầu)
• Five Hole Connector / Part W (lắp lỏng ở phần tâm, các vị trí còn lại lắp khít)
• Plastic Small Peg (snug fit—lắp vào được nhưng không xoay trơn tự do)
• Plastic Wheel (snug fit—lắp vào được nhưng không xoay trơn tự do)

Do một “đặc thù” trong quá trình thiết kế để 3D printing, mình đã làm phẳng rods và couplings theo trục dài một chút. Việc này tạo thêm diện tích bám build plate và có thể giúp bạn in mà không cần brim.

Ngoài ra, rất quan trọng là phải đặt hướng các chi tiết dài (rods và couplings) sao cho đường layer chạy dọc theo trục dài nhất. Cách này sẽ đảm bảo độ bền tối đa cho chi tiết và hạn chế gãy khi bé chơi.

Mẹo in:

• Rods: In theo đúng hướng trong file .stl. Nếu rod quá dài, hãy in nghiêng 45 độ (xoay z-axis trong slicer). Không cần brim, nhưng phần đầu có thể bị cong vênh nhẹ. Thường điều này không ảnh hưởng chức năng của chi tiết.
• Spools, wheels, five hole, và regular coupling: In theo đúng hướng trong file .stl. Thường không cần brim. Làm sạch stringing bằng cách hơ heat gun trong vài giây (rất) ngắn.
• Articulated coupling và plastic small peg: In theo đúng hướng trong file .stl. Có thể nên dùng brim vì chi tiết này có diện tích tiếp xúc bed rất ít. Coupling là dạng print-in-place và sẽ chuyển động trơn ngay khi nguội (và sau khi bạn gỡ brim ra, tất nhiên).
• Plastic small peg: In theo đúng hướng trong file .stl. Brim có thể hữu ích, nhưng thường không bắt buộc.
• End caps: In theo đúng hướng trong file .stl. Trường hợp này brim có thể rất hữu ích và thường gỡ ra khá sạch. Vì có chamfer ở mặt đáy nên diện tích tiếp xúc build plate không nhiều.
• Flags: In theo đúng hướng trong file .stl. Thường không cần brim.

Thêm phần vui:

• Xem thử mẫu half-dome nguyên bản của mình giúp trò chơi Tinkertoy “lên level” thêm một chiều mới:
