Ngàm (jaw) thay thế cho kẹp Lidl POWERFIX Profi+ (300mm)

Ngàm thay thế cho kẹp Lidl POWERFIX Profi+

Kẹp hơi quá tay rồi hả.
... quá tay với cái KẸP CŨ của bạn! Vì cái ngàm này (có lẽ) cứng cáp hơn nhiều!

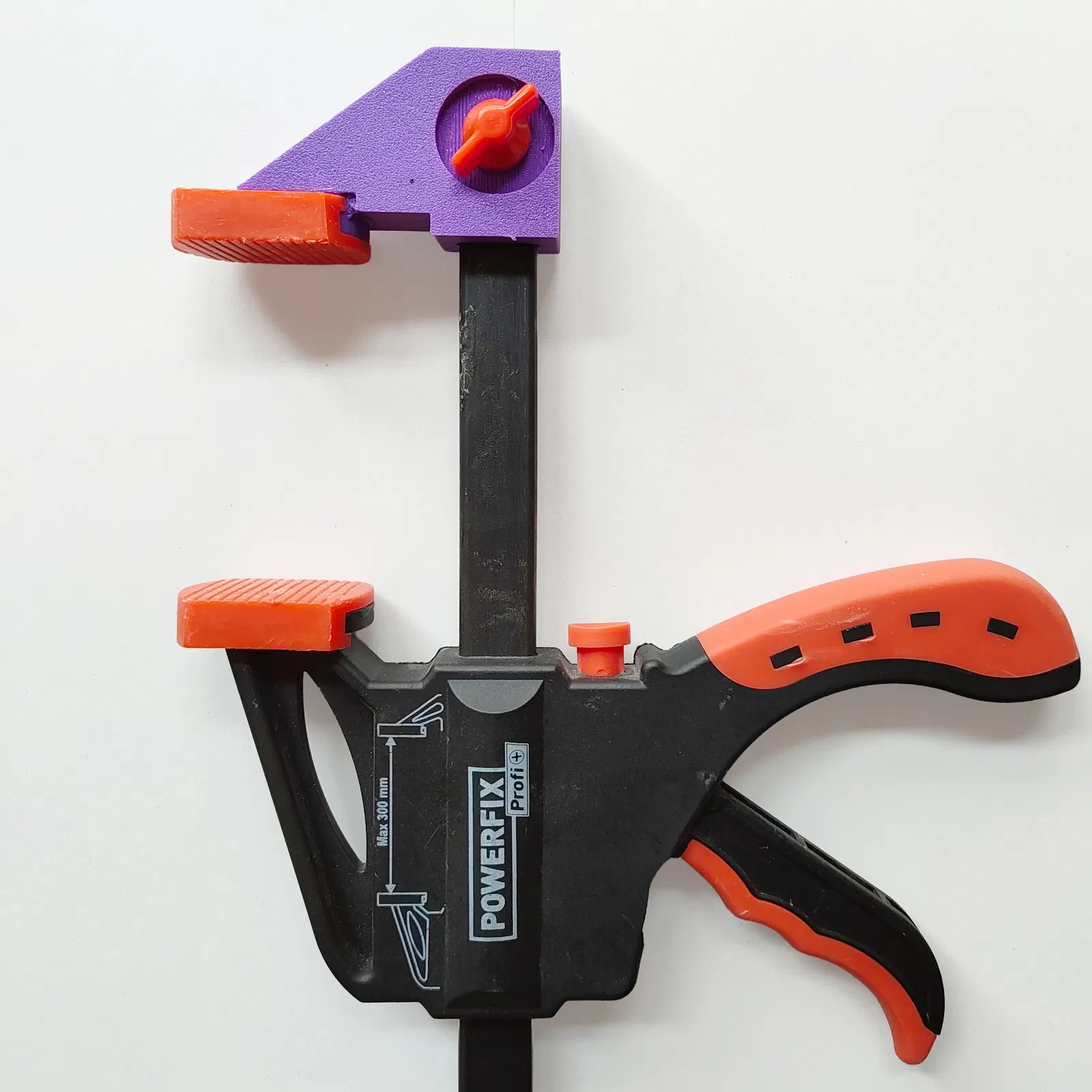

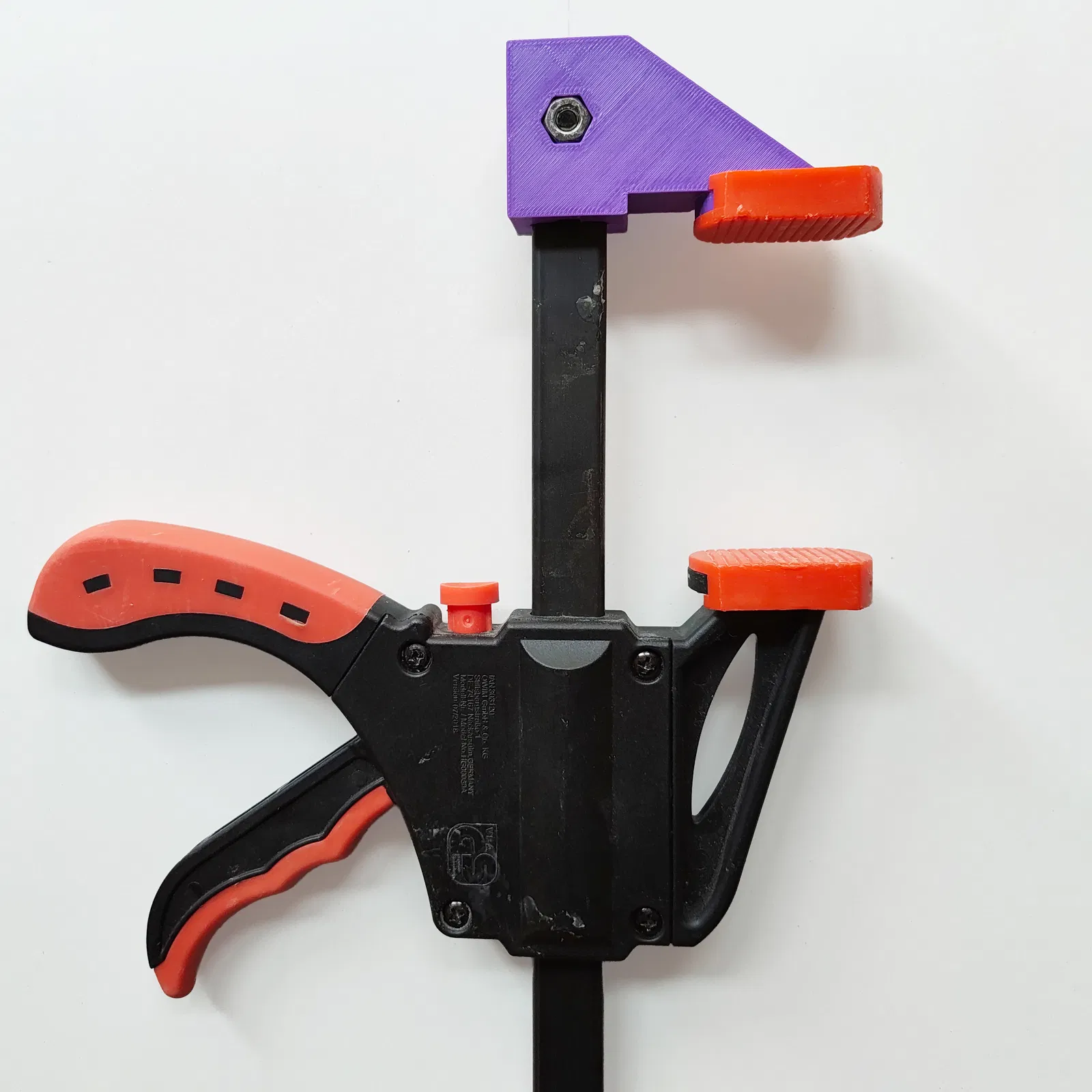

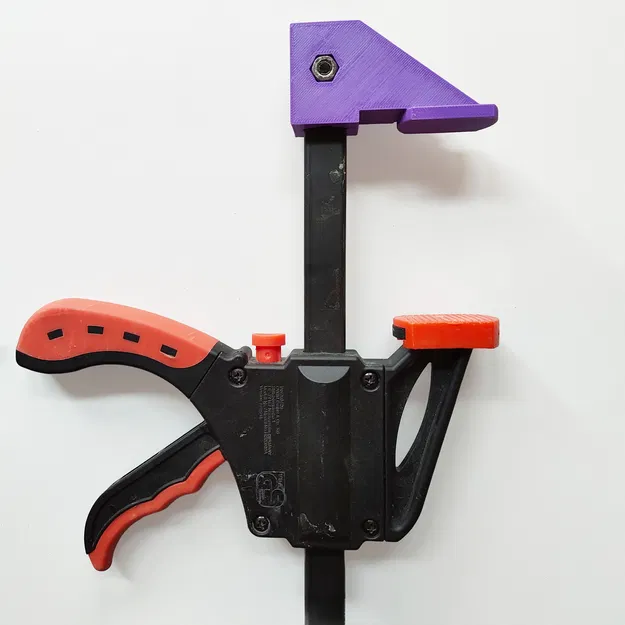

Đây là ngàm thay thế cho kẹp Lidl POWERFIX Profi+ bị bể (bản 300mm, không chắc có bản nhỏ hơn hay không và có vừa không). Chi tiết này tái sử dụng đai ốc và bu-lông M6 zin (hoặc bất kỳ bộ M6 nào cũng được).

Các miếng “red soft-jaws” zin (và các bản in thay thế) cũng sẽ gắn vừa với ngàm này.

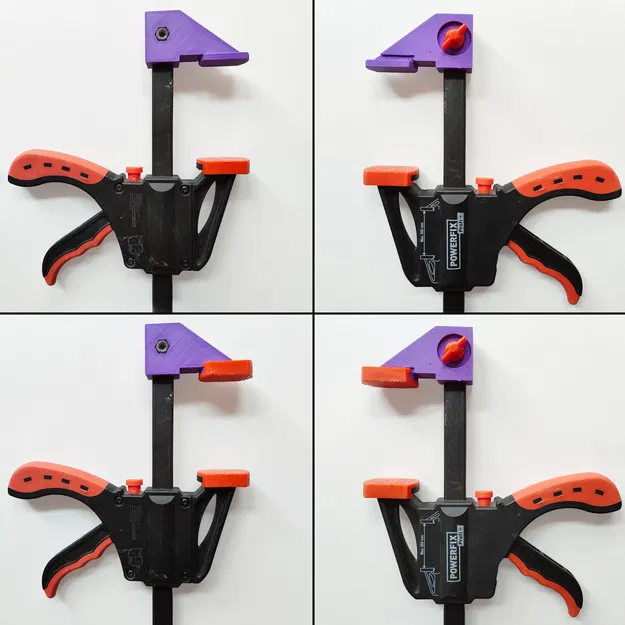

Ngàm có thể lắp theo cả hai chiều, để kẹp ép hai món lại với nhau hoặc kẹp ngược (reverse-clamp) tức dạng banh/“spread”, nếu bạn gắn nó ở đầu còn lại của thanh ray kim loại.

CẢNH BÁO! Hướng đặt mẫu hiện tại đã là hướng in được tính sẵn để đạt độ chịu lực kẹp tối đa. Vì vậy SẼ CẦN supports (lý tưởng là tree support, chỉ từ buildplate)!

HƯỚNG DẪN IN

enable tree support, from buildplate only
dùng tối thiểu 5 walls, 15% infill (cross hatch/gyroid), nhưng lý tưởng là tăng infill thêm.

Nếu có thể, dùng PETG hoặc các loại filament chức năng chịu lực cao.

HOÀN THIỆN SAU IN (POST PROCESSING)

Do tree support thò vào lỗ để luồn thanh ray kẹp kim loại, bạn sẽ cần gõ/đục phần đó ra. Mình dùng đục gỗ (woodworking chisel), nhưng bất kỳ vật mỏng, cứng nào có thể chèn vào để cạy sạch cũng được. Dùng đục thì mình mất chưa tới 10 giây để làm sạch lỗ cho thanh ray.

Với phần support dạng vòng cho lỗ M6, mình kẹp một cây kìm mũi nhọn (mở rộng) vào rồi xoay nhẹ — nó bung ra rất nhanh.

Cuối cùng, luồn thanh ray kim loại vào (chọn bên nào tùy bạn muốn kẹp ép hay kẹp banh/spread) và lắp đai ốc & bu-lông M6.
