Bộ camera Autodarts cho Dartboard - V2 Đã lên sóng - User Manual (joint plug-in)

!!! V2 ĐÃ LÊN SÓNG !!!

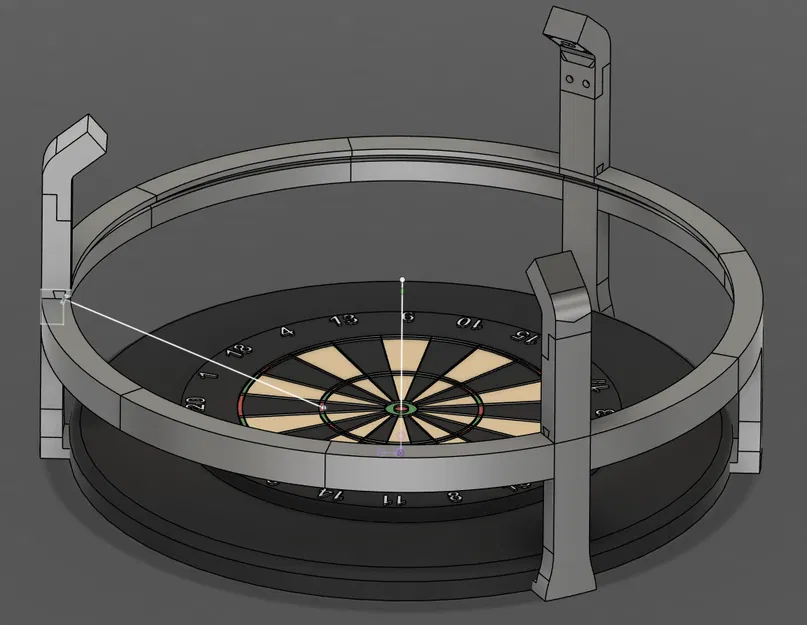

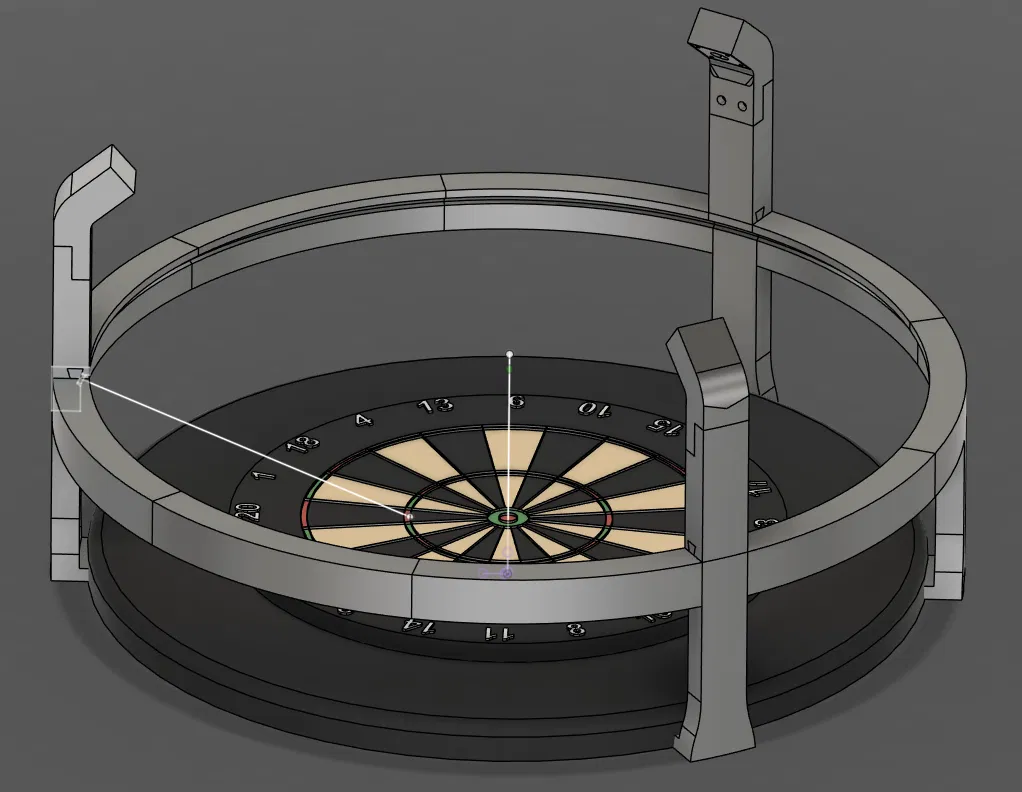

Cải tiến: chỉnh lại vị trí camera - chỉnh lại vị trí dải LED - chỉnh lại đường đi dây - không còn thấy khớp nối ring từ phía trước - tay đỡ ngắn hơn - chỉnh lại dung sai

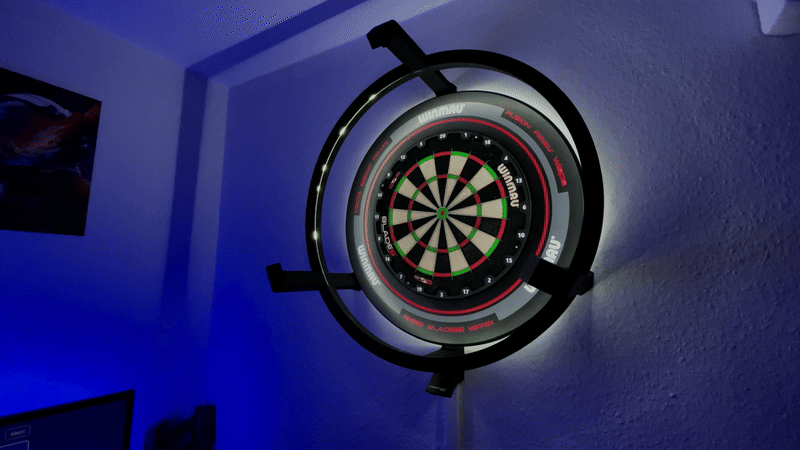

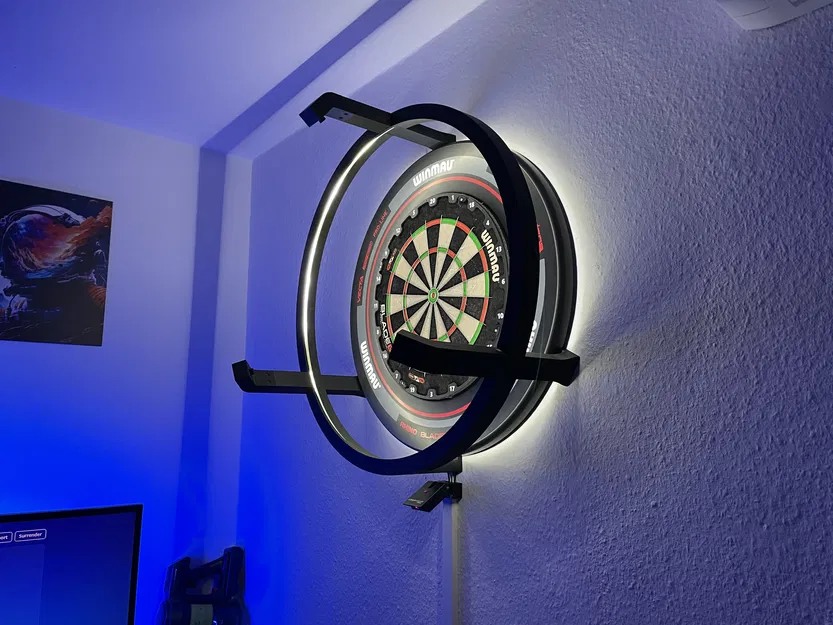

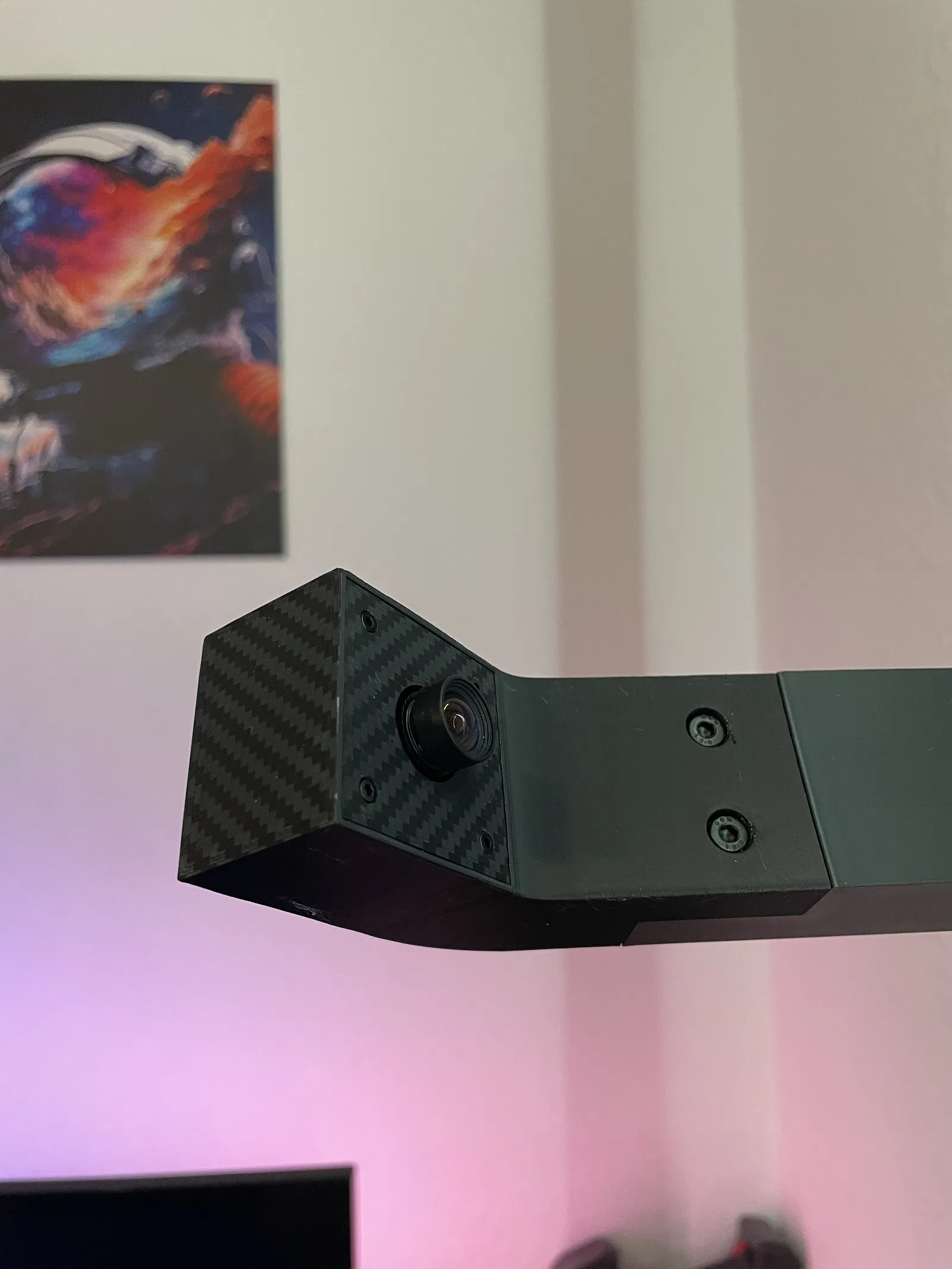

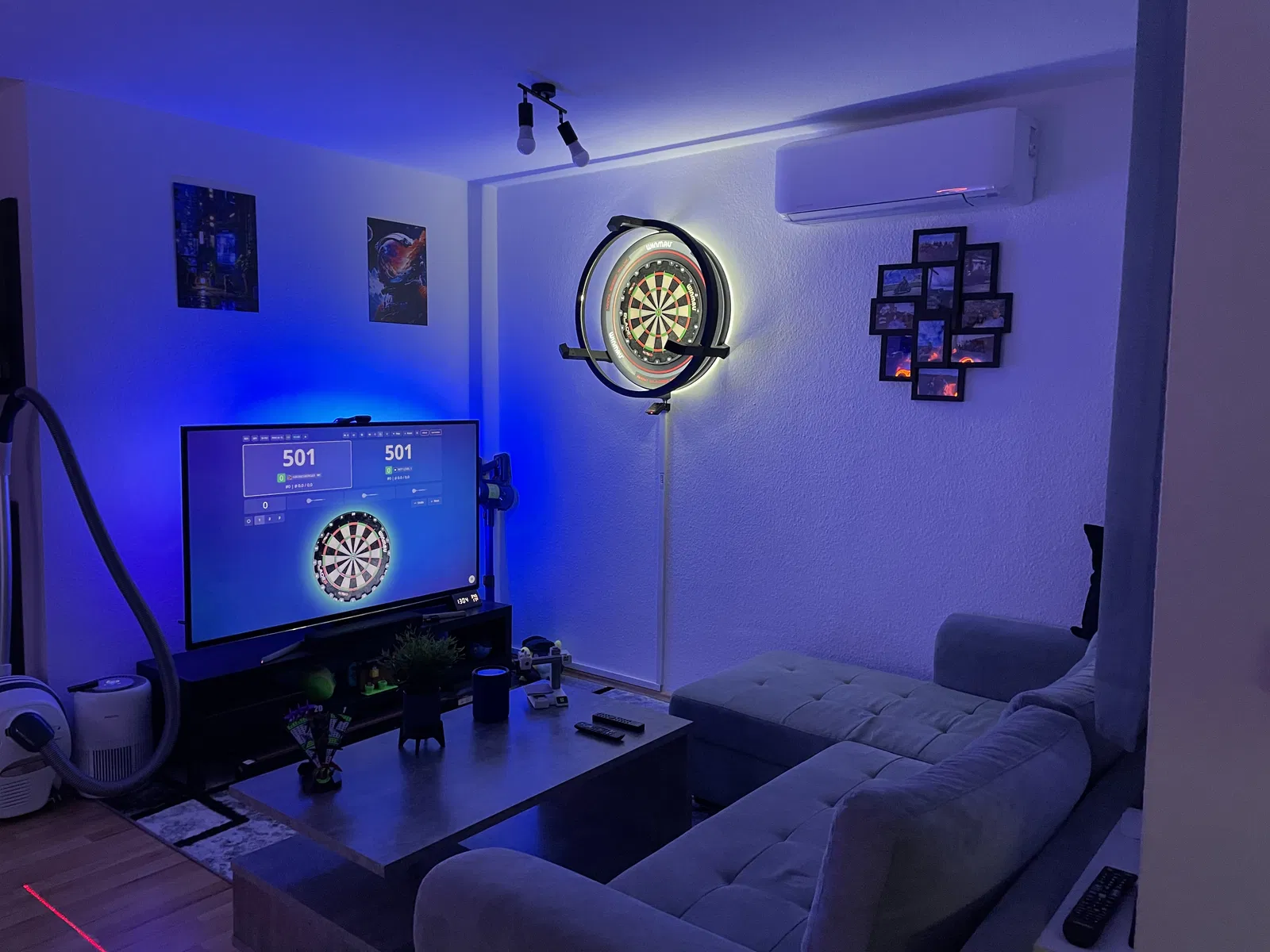

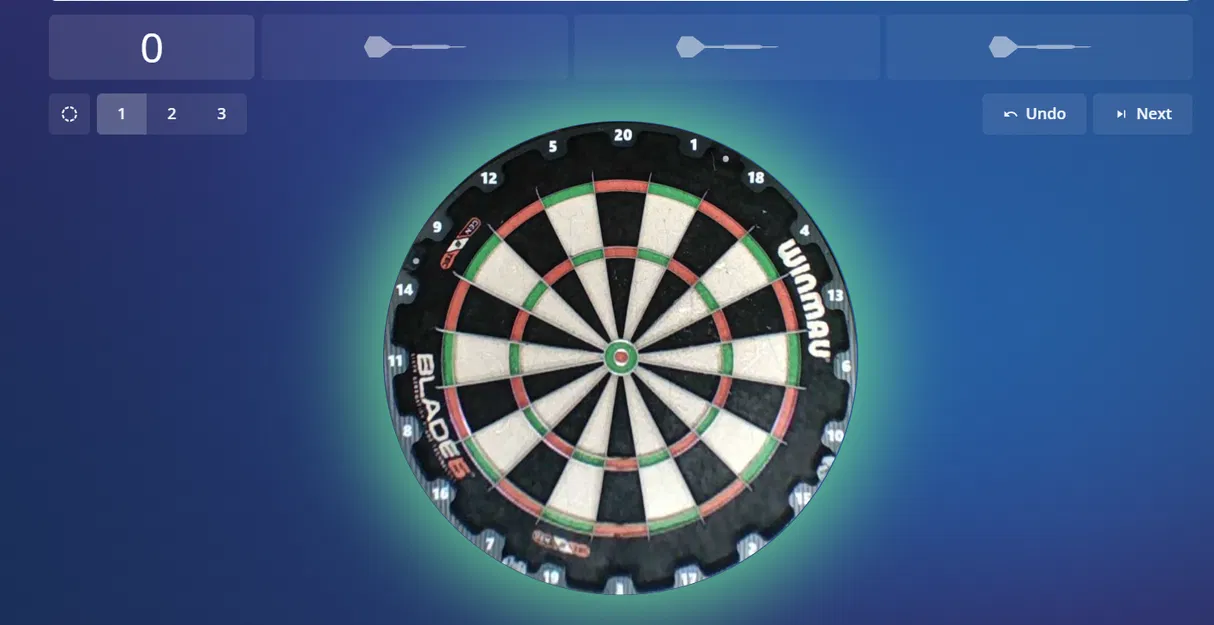

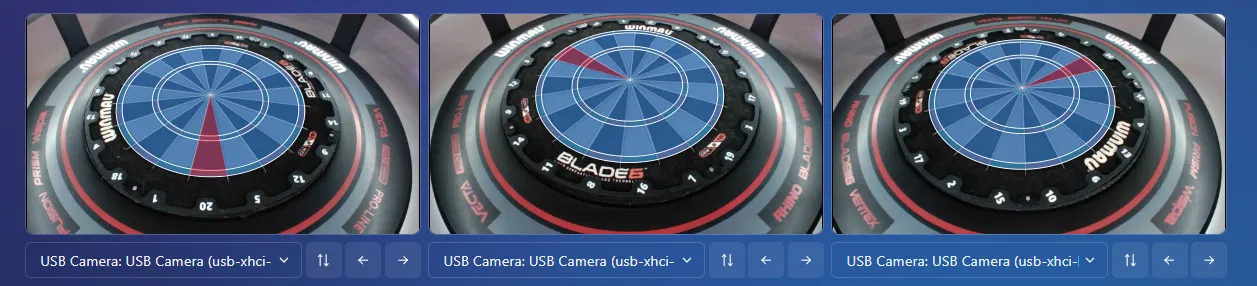

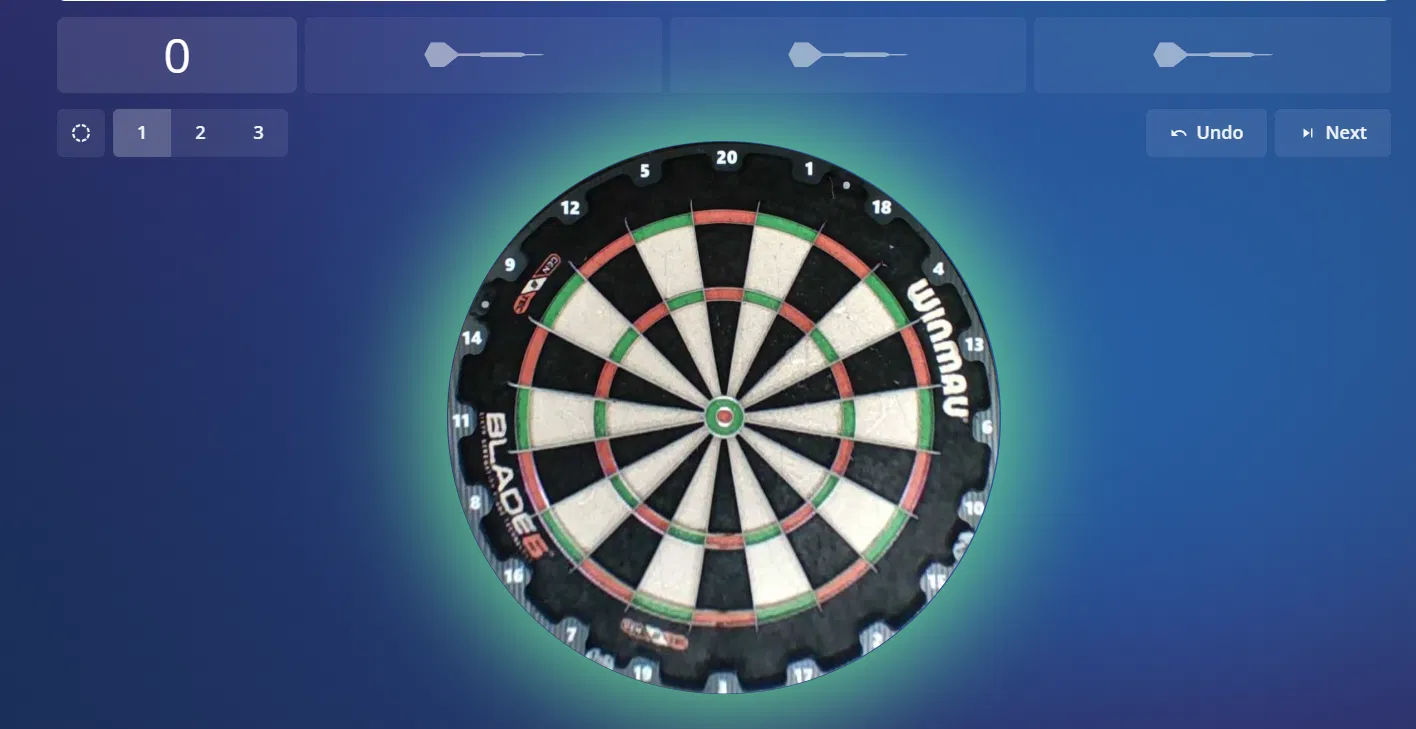

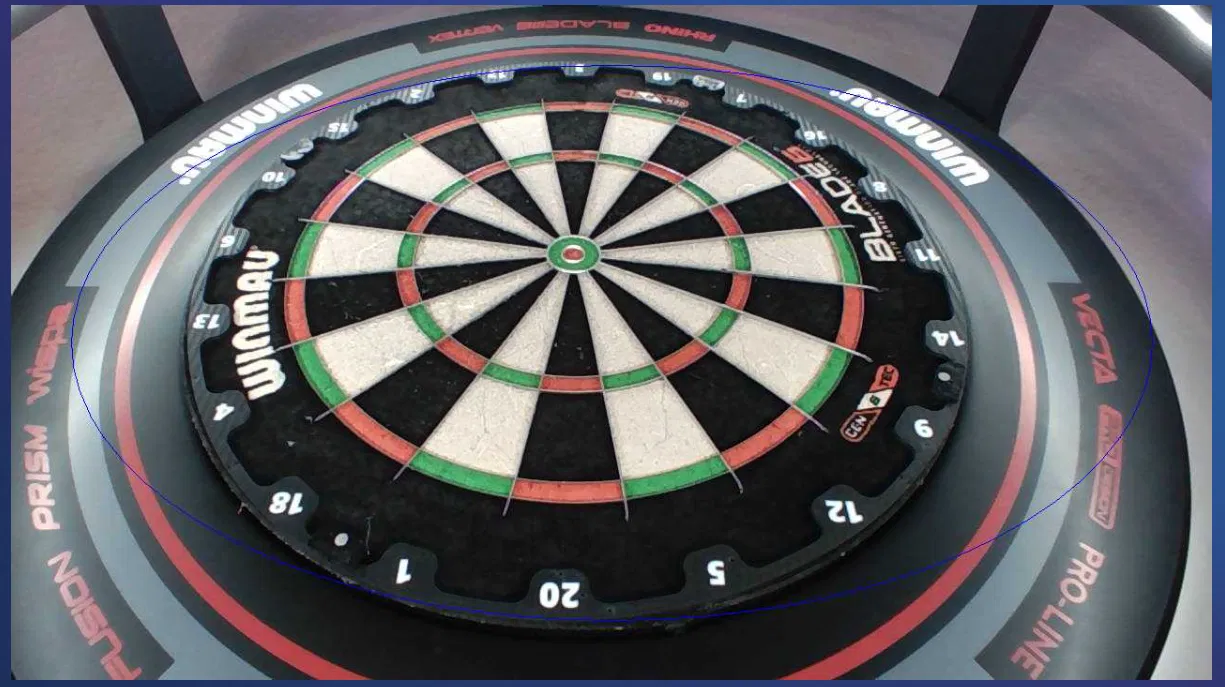

Đây là bộ setup camera cho bảng phi tiêu (Dart) do mình tự thiết kế, có kèm light ring. Mình đã in toàn bộ bộ setup này trên Bambu Lab A1. Vấn đề của những setup khác là mình hay bị chạm trúng camera phía trên khi muốn ném double 20.

Bạn có thể tìm user manual dạng PDF trong mục files. Tài liệu sẽ giải thích từng bước bạn cần làm.

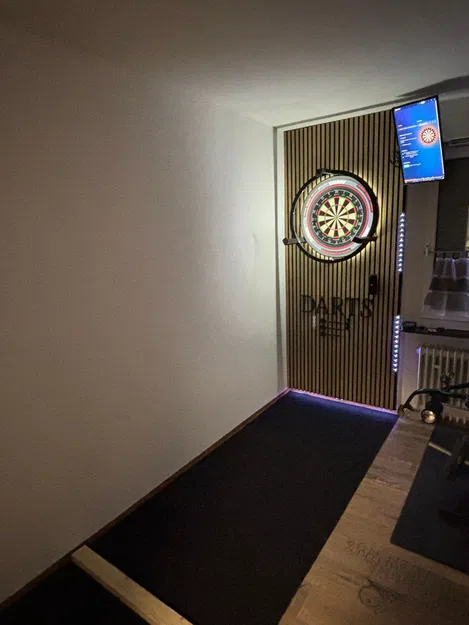

Nếu bạn thích setup này, mình xin phép nhờ bạn up một tấm hình setup của bạn kèm chút feedback và đánh giá (rate) giúp mình.

⬇⬇⬇ Print settings và kích thước ở bên dưới ⬇⬇⬇

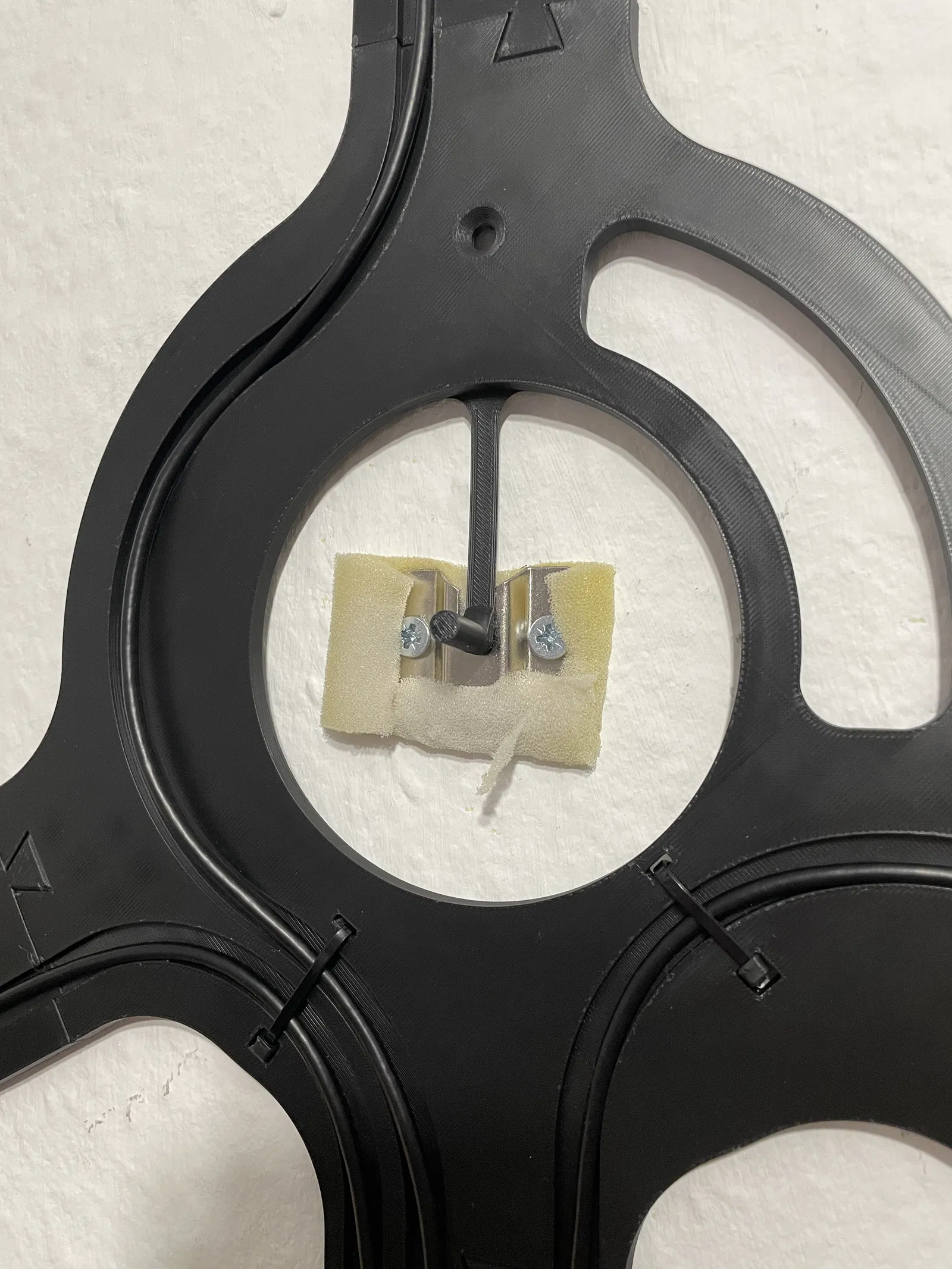

Ở giữa có một cây cầu nhỏ (bridge) cao 0,2mm. Bạn có thể dùng nó để canh giữa toàn bộ setup và đánh dấu vị trí lỗ khoan. Nếu không cần nữa thì bẻ bỏ được. Phần này cũng rất chắc nhờ có giằng ở mặt sau. Nên nếu bạn có lỡ va vào camera thì cũng không sao.

Nếu có món nào không vừa hoặc bạn gặp vấn đề gì, bạn có thể để lại comment hoặc nhắn tin riêng cho mình :)

Nếu bạn muốn NUMBER RING giống mình thì xem cái này:

Nếu bạn chỉ muốn LIGHT RING không có camera thì xem cái này. Nó y như cái này:

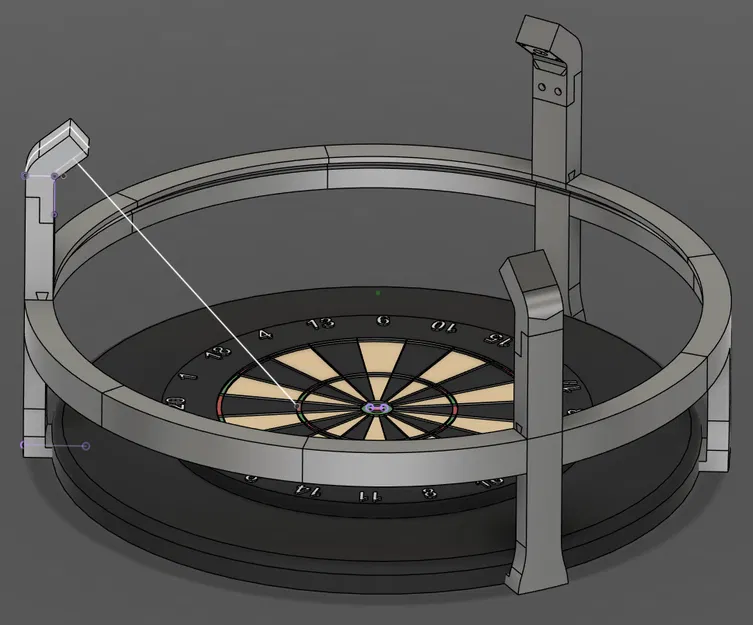

Kích thước của setup:

• Đường kính vòng ngoài: 745mm = 74,5cm

• Điểm xa tường nhất: 375mm = 37,5cm

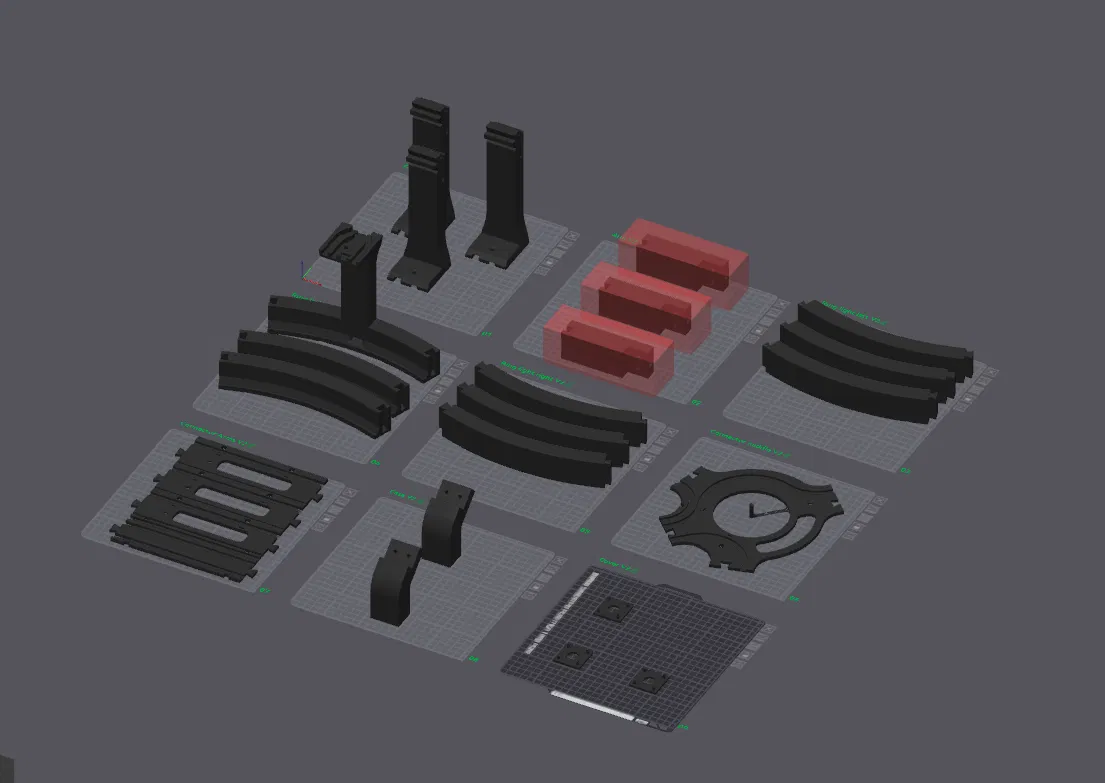

Toàn bộ bộ in cần:

• khoảng 36h hoặc 1 ngày 12h thời gian in

• 1.370g filament

• Kích thước bàn in: 256x256 (dài, rộng) vật cao nhất: 190mm

• Ốc đầu trụ (Cylinder head screws):

  • 12x DIN ISO 4762 M2x8 hoặc M2x10

  • 6x DIN ISO 4762 M4x18 hoặc ngắn hơn

• 6x M4 Thread inserts

• LED Strip 6000K dài 3 mét, bản rộng 8mm (https://www.amazon.de/dp/B0DGXDN1ZT?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1)

• Ov9732 Camera (https://de.aliexpress.com/item/1005007097058564.html?spm=a2g0o.order_list.order_list_main.5.4d9a1802WX7V5L&gatewayAdapt=glo2deu)

Print settings:

• Layer height: 0.2mm (hoặc nhỏ hơn nếu bạn muốn chi tiết hơn)

• Support: Feet / Light feet / Case / Ring light left & right

• Support settings: Tree auto / Threshold angle 30° / ✔ "Remove small overhangs"

• Wall loops: tối thiểu 3

• Infill: 7% đến 10% với Grid hoặc Gyroid (tùy bạn thích kiểu nào hơn)

• Seam position: phía sau
