HEARTROD – Xe Hot Rod in 3D chạy bằng bong bóng

Video sắp có. Nâng cấp sắp có

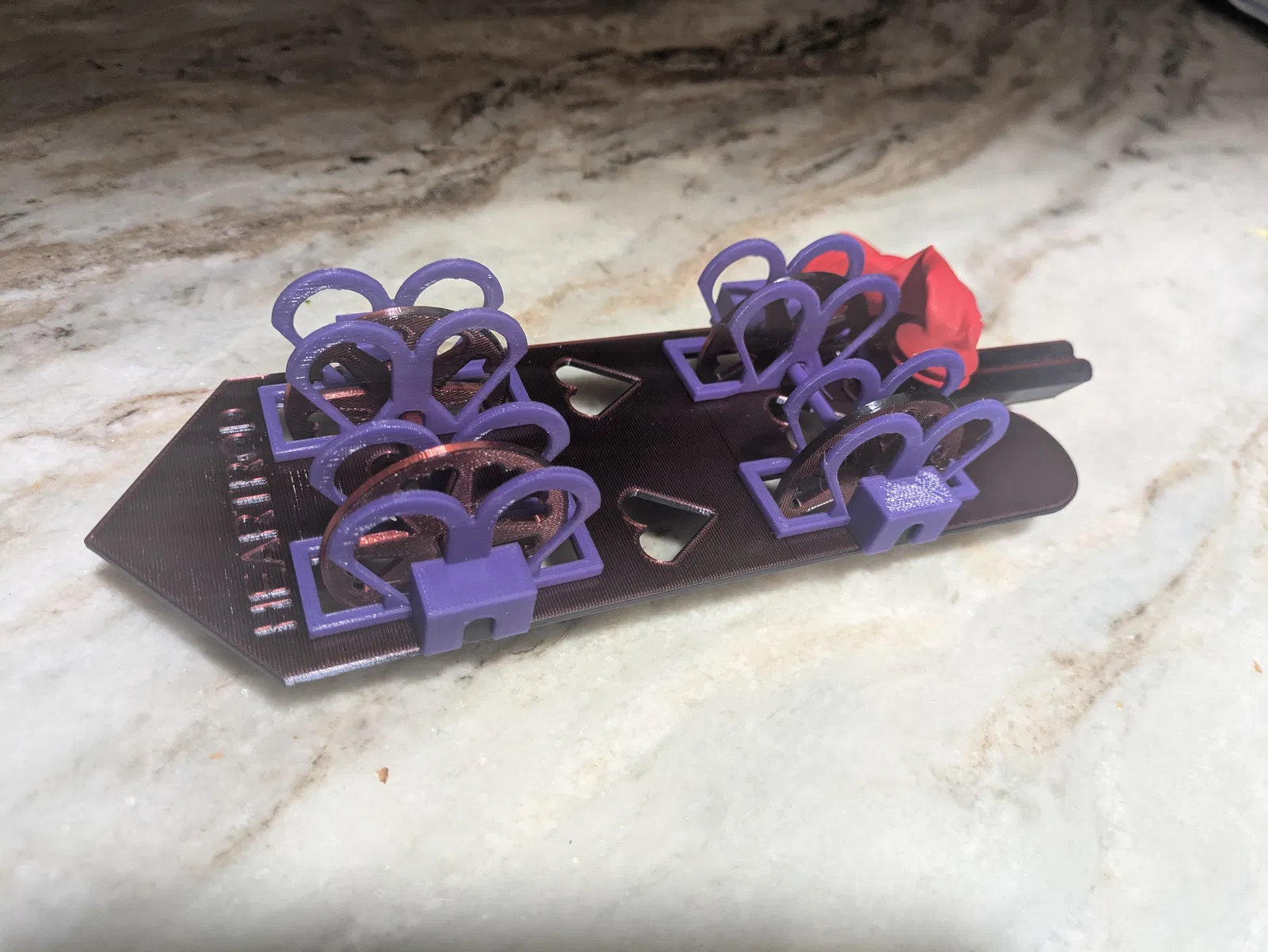

The Body

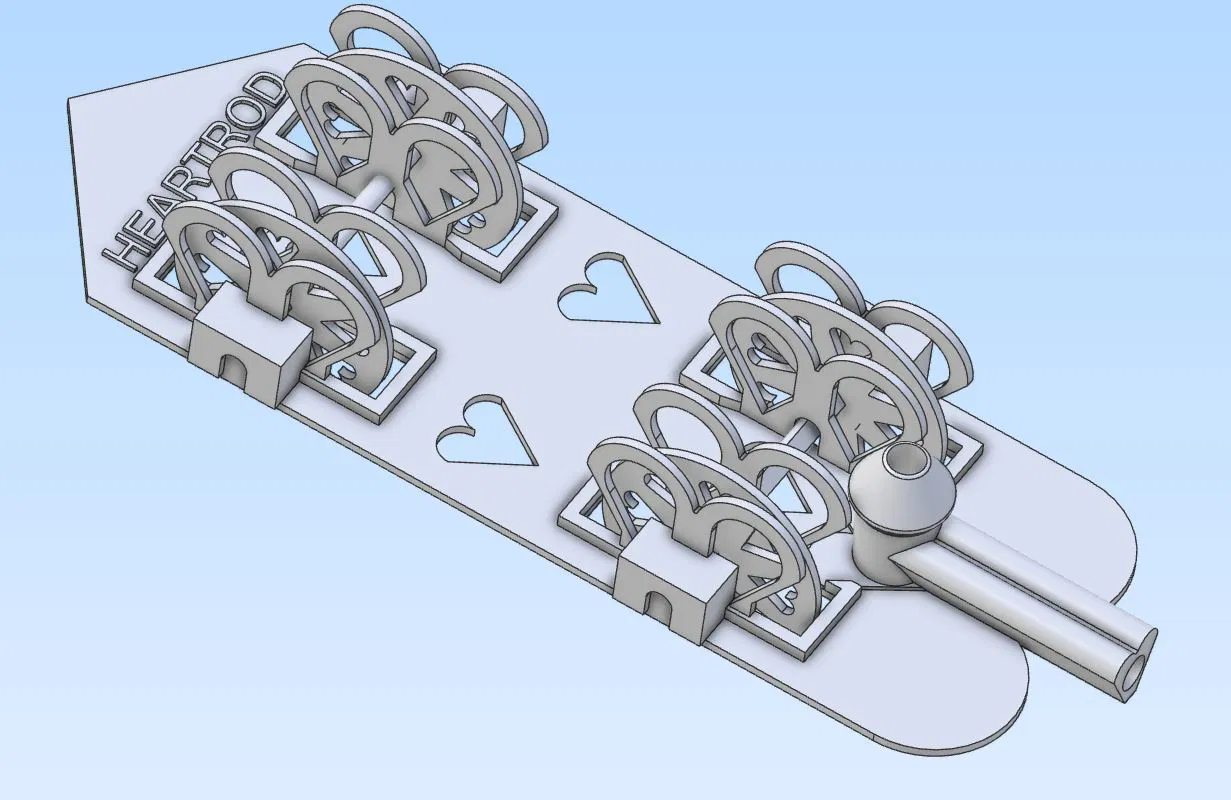

Phần thân được thiết kế thành một “cỗ máy” chạy bằng bong bóng, mục tiêu là mang lại niềm vui cho mọi người. Mẫu có một balloon barb để gắn vừa đa số kích cỡ bong bóng tiêu chuẩn. Từ barb này sẽ chuyển tiếp sang phần ống xả động cơ hình trái tim. Các khoảng khoét hình trái tim được thêm vào để giảm trọng lượng, đồng thời nhìn cũng rất bắt mắt. Thân xe còn có sẵn các gờ/điểm tựa (stanchions) để các axle block đặt vào gọn gàng, đúng vị trí.

The Axles

HEARTROD có thiết kế trục (axle) mới lạ với tiết diện dạng chữ D, tối ưu độ bền và độ ổn định, đồng thời giảm ma sát không mong muốn. Thiết kế này ưu tiên hiệu năng bằng cách đảm bảo trục lắp khít chắc chắn nhưng bánh vẫn quay mượt. Để tăng hiệu năng, hai đầu trục được thiết kế nhằm giảm diện tích tiếp xúc với thành của lower shell, từ đó giảm ma sát và thất thoát năng lượng khi vận hành. Nhớ đảm bảo trục được đưa đúng vào axle block khi lồng qua wheel guard.

Axle Blocks

Axle block được thiết kế để tiếp xúc với trục ở mức tối thiểu, tránh ma sát làm xe chậm lại. Lỗ ở phía trên axle block cho phép cụm axle/bánh xe đi xuyên qua và ngồi đúng vị trí bên trong. Các axle block được lắp vào thân xe, cho phép cụm trục/bánh quay tự do.

The Wheels

Bánh xe có các khoảng khoét hình trái tim rất “xịn”, tạo điểm nhấn dễ thương đúng tinh thần sáng tạo và vui nhộn của mẫu này. Bánh được lắp lên trục theo kiểu press fit với dung sai chặt 0.15 mm. Nhờ vậy bánh không bị trượt trên trục và tránh ma sát không cần thiết do cạ vào thân xe. Đồng thời giúp xe chạy thẳng hơn. Bánh có thiết kế mỏng để giảm trọng lượng và cũng hạn chế ma sát không cần thiết với mặt sàn.

The Wheel Guards

Ngoài ra, các wheel guard được đặt đúng chỗ để giữ bong bóng nằm an toàn phía trên bánh, giúp đẩy xe hiệu quả và tránh vướng. Wheel guard sẽ được lồng qua axle block và trục để “khóa” chúng ở bên trong. Các guard này cũng giúp cố định axle block trong thân xe, tạo một cụm lắp ráp liền lạc và làm kết cấu tổng thể chắc hơn.

Về quy trình lắp ráp thì khá cuốn và đơn giản. Vui lòng xem hướng dẫn lắp ráp đính kèm ở mục file để có trải nghiệm chi tiết hơn. Bắt đầu bằng cách trượt cả hai bánh vào trục, sau đó đến axle block. Lặp lại bước này cho bộ bánh sau. Khi hoàn tất cả hai cụm, đặt chúng vào thân xe, nhớ đẩy axle block lùi hết cỡ để cố định vị trí. Tiếp theo, trượt hai wheel guard phía trước vào cụm Body và axle block để hoàn thiện kết cấu. Cuối cùng, bơm bong bóng lên là bạn sẵn sàng phóng HEARTROD chạy thôi!

Khuyến khích bạn thử nhiều thiết lập khác nhau, ví dụ chỉnh kích thước bong bóng hoặc thử các vật có trọng lượng khác nhau để xem chúng ảnh hưởng tới hiệu năng HEARTROD ra sao. Mình rất muốn thấy các phiên bản biến tấu của mọi người, và cũng mong ai thích “độ” chiếc xe này thì up makes, remixes các kiểu lên nha.

HEARTROD không chỉ là một dự án vui và hấp dẫn; nó còn theo đuổi tinh thần chia sẻ và dễ tiếp cận. Tụi mình tin rằng sáng tạo và đổi mới nên dành cho tất cả mọi người, nhất là trẻ em. Vì vậy, license của HEARTROD được cung cấp hoàn toàn miễn phí và thuộc public domain. Điều này cho phép bạn, bạn bè bạn và các bạn nhỏ đam mê sáng tạo ở khắp nơi có thể tự làm, chỉnh sửa và tận hưởng phiên bản xe chạy bằng bong bóng của riêng mình mà không bị ràng buộc. Mục tiêu là truyền cảm hứng học mà chơi và khơi gợi sáng tạo, để càng nhiều người càng tốt có thể tiếp cận các khái niệm kỹ thuật theo kiểu “hands-on”.

Khi bắt đầu hành trình với HEARTROD, thử nghĩ xem bạn có thể cá nhân hóa chiếc xe theo những cách nào. Bạn có nghĩ tới việc phối màu khác nhau hoặc thêm pattern vào thiết kế 3D không? Hoặc thử nhiều kích cỡ bong bóng để xem tốc độ và quãng đường thay đổi thế nào. Chia sẻ trải nghiệm và kết quả với người khác cũng giúp hình thành một cộng đồng các bạn trẻ yêu kỹ thuật và người chơi đam mê, từ đó càng nhiều ý tưởng mới xuất hiện.

Nếu có hứng, bạn có thể ghi lại quá trình build và các thử nghiệm. Việc này không chỉ giúp bạn theo dõi tiến độ và các chỉnh sửa, mà còn cung cấp thông tin hữu ích cho người khác đang học hoặc muốn tối ưu thiết kế của họ. Bạn tưởng tượng còn có thể “độ” gì vui hơn cho HEARTROD nữa không? Cứ thử đi và để trí tưởng tượng dẫn đường! Có góp ý hay khen chê gì cứ gửi cho mình, cái nào cũng giúp quá trình hoàn thiện tốt hơn.

Chúc bạn tận hưởng quá trình và cảm giác “phê” của kỹ thuật cùng HEARTROD!

Designed in Alibre Atom 3D

No Supports

5% Infill

Brim
