Đèn Trái Tim (Heart Lamp) in 3D với Lithophane

Đây là mẫu đèn hình trái tim in 3D, có tích hợp lithophane.

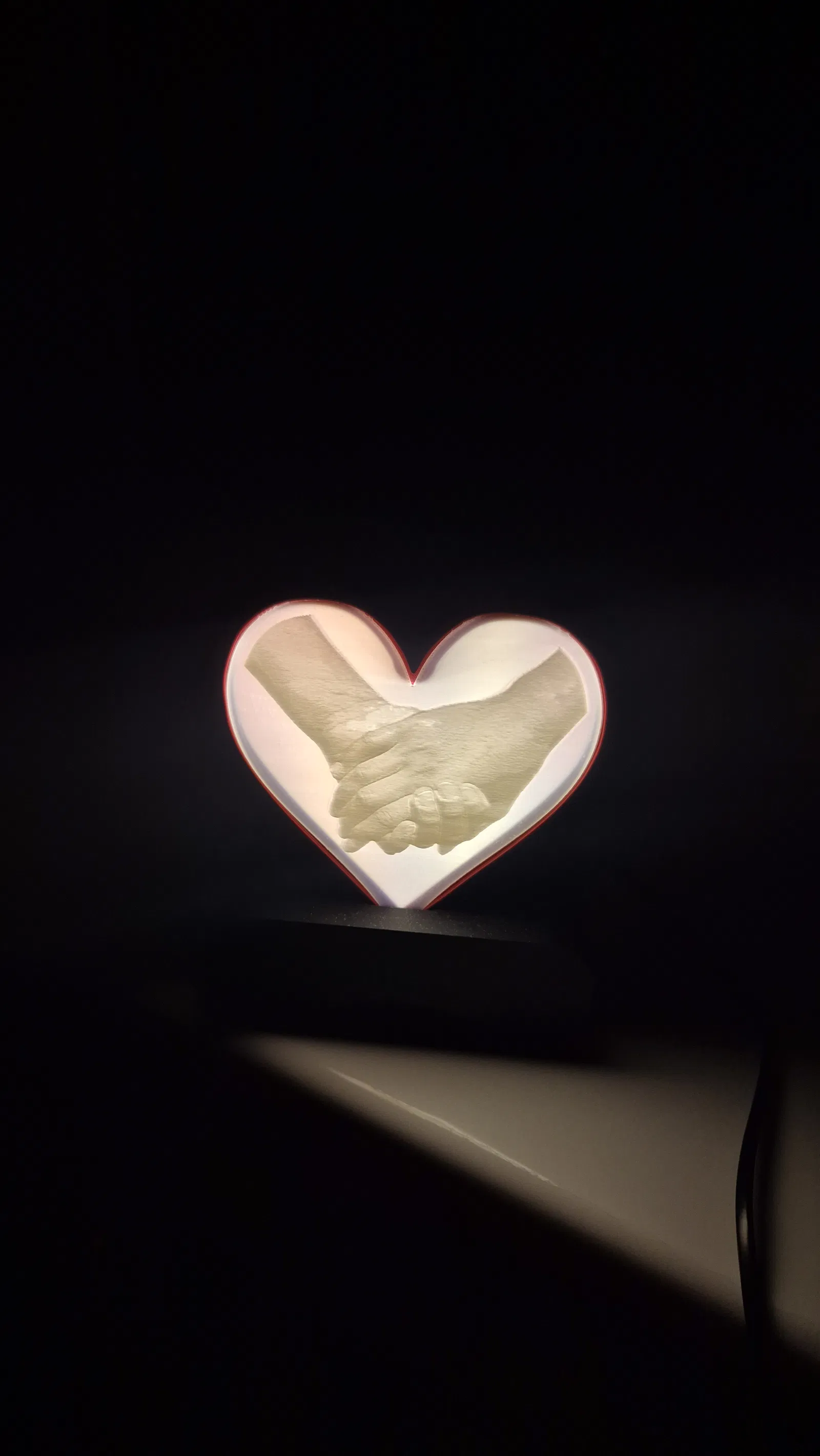

Khi được chiếu sáng từ phía sau bằng nguồn đèn LED, phần lithophane sẽ hiện ra hình ảnh thông qua sáng – tối, tạo hiệu ứng rất lạ mắt và có không khí. Đèn hợp làm đèn ngủ trang trí, quà tặng, hoặc trưng bày cá nhân hoá.

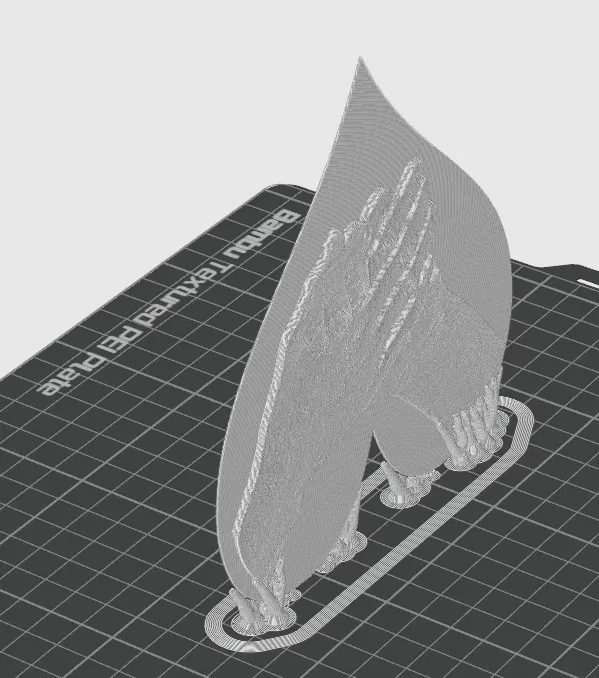

Mẫu được thiết kế cho in 3D FDM và lắp ráp dễ dàng.
Trong bộ dự án có kèm thông tin về các thông số lithophane khuyến nghị, giúp bạn tạo và in một tấm lithophane hình trái tim vừa khít với đèn, sử dụng ảnh do bạn tự chọn.

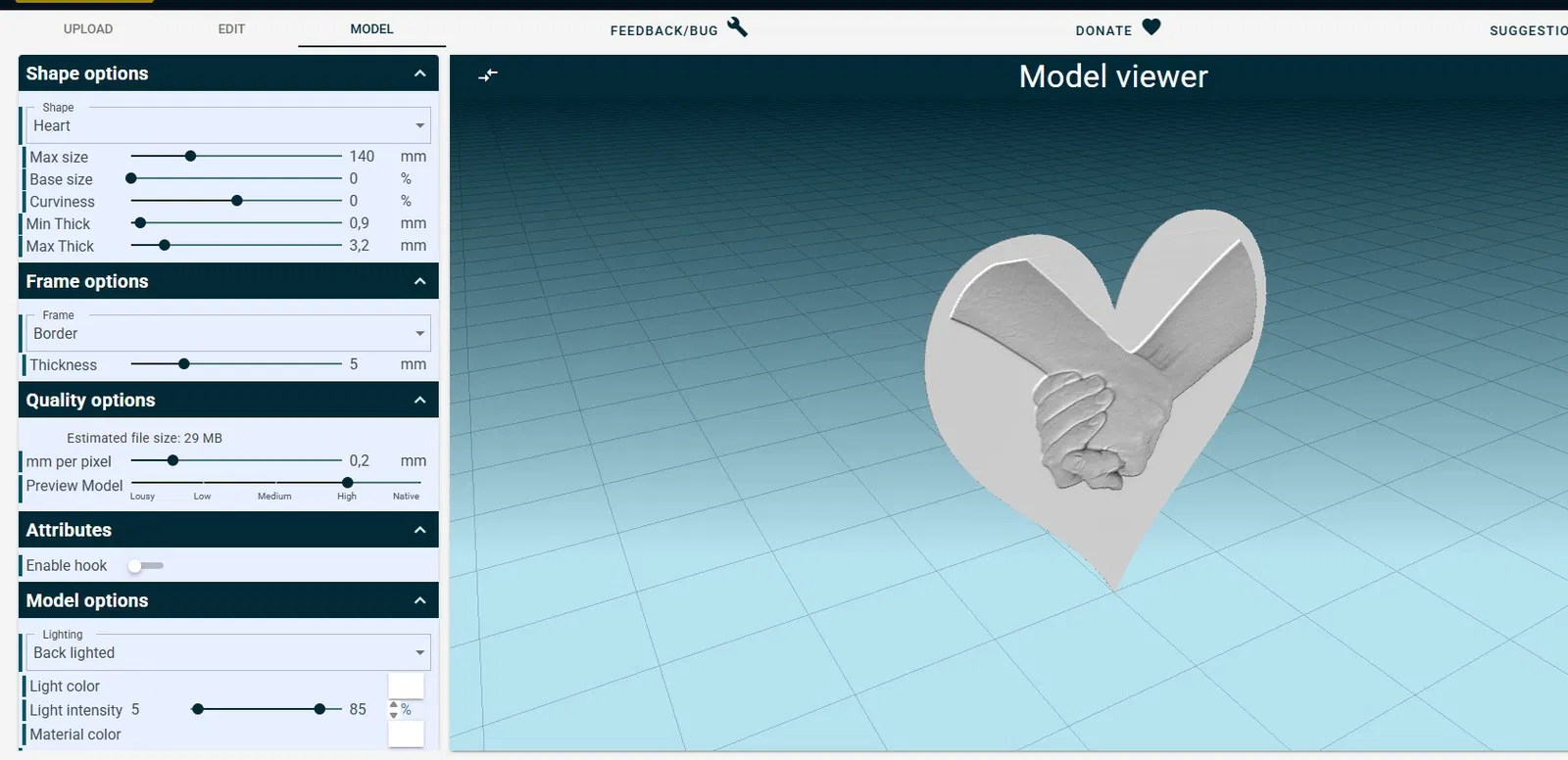

Lithophane được tạo bằng công cụ online: www.itslitho.com, dựa trên các thông số đã cung cấp.

Quan trọng: Chỉ dùng nguồn sáng LED.

Thông số kỹ thuật:

Đèn được thiết kế để hoạt động với diode LED có màu trắng trung tính (neutral white).

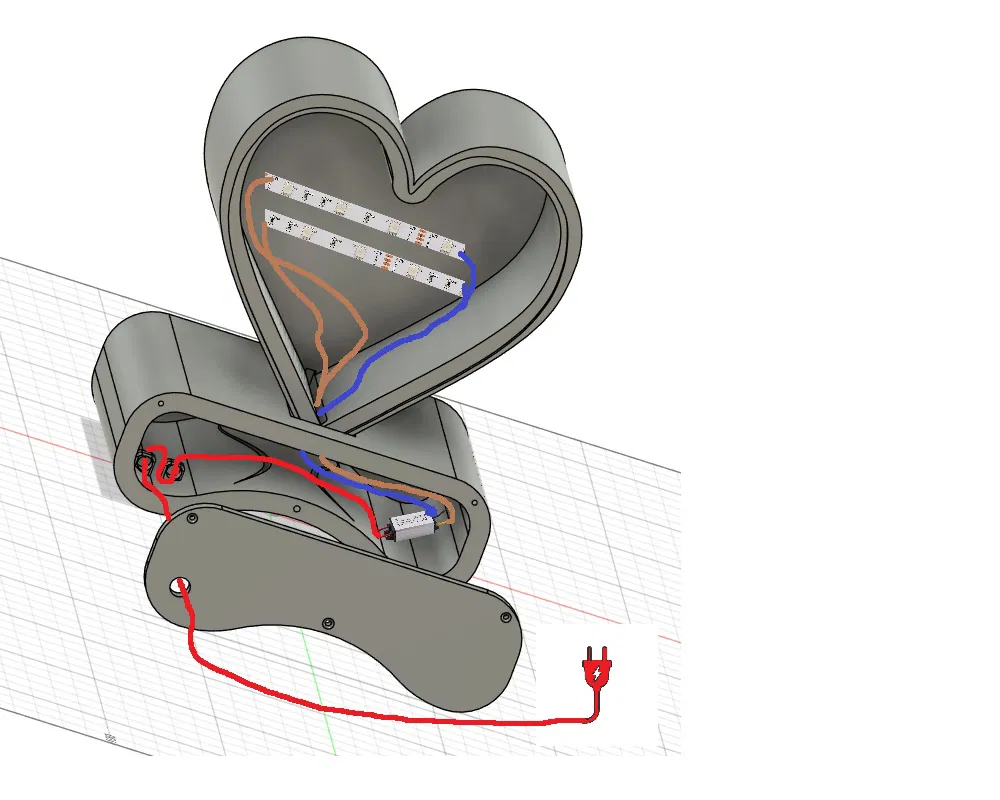

Bạn có thể dùng nguồn 12V hoặc 24V, nhưng nhớ kiểm tra kích thước thực tế trước để đảm bảo vừa trong phần đế đèn. Bạn cũng có thể dùng bóng LED 120V / 240V thay cho LED điện áp thấp, để khỏi cần dùng nguồn ngoài. Phần đế có hai lỗ luồn dây riêng, đóng vai trò chống giật (strain relief) giúp tránh bị kéo tuột dây nguồn.

Dự án này dùng dây nguồn tiêu chuẩn 0.75 mm², có sẵn công tắc inline.

Nắp đế gồm có:

• một lỗ cho dây nguồn

• ba lỗ bắt vít để cố định nắp vào đế cho chắc

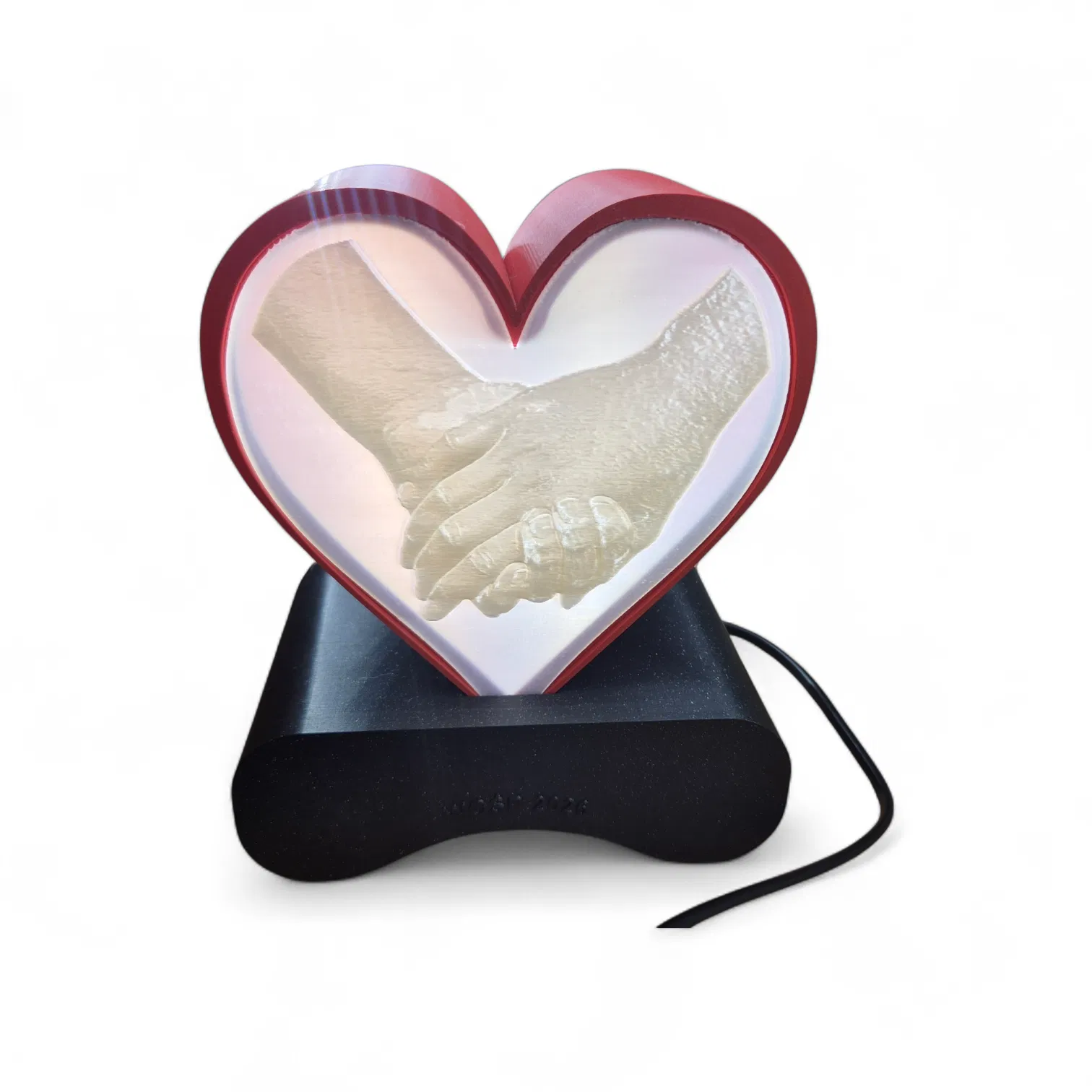

Phần trái tim màu đỏ được gắn vào đế rồi dán cố định bằng keo epoxy hai thành phần.

Kích thước

• Cao: 180 mm (18 cm)

• Rộng: 150 mm (15 cm)

• Sâu: 100 mm (10 cm)
