Ngàm gắn Carbon Detector cho Elegoo Centauri Carbon (Detector mount)
Ngàm gắn filament detector kiểu Batch 2 cho Elegoo Centauri Carbon: xoay tự do quanh pivot và dịch đường filament 28.5mm. Có 1 lớp sacrificial bridge layer để in dễ hơn; bản Batch 3 đã chỉnh lại phần đế.
Mô tả

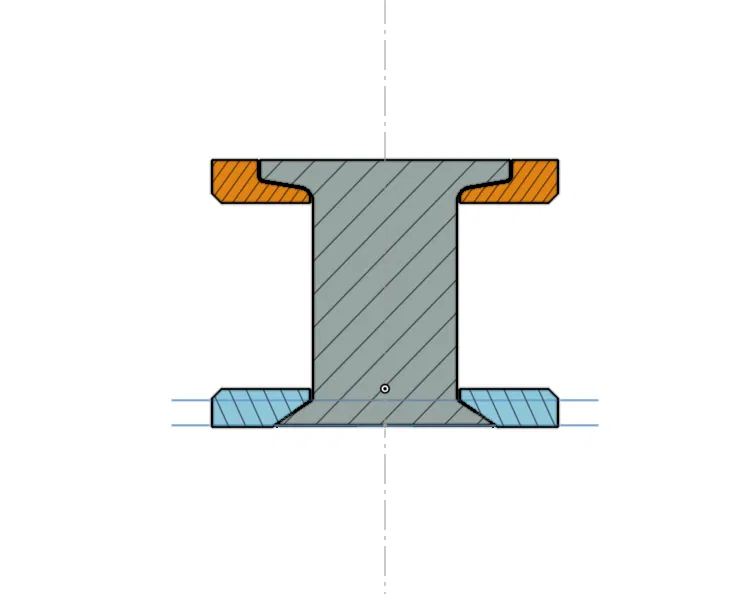

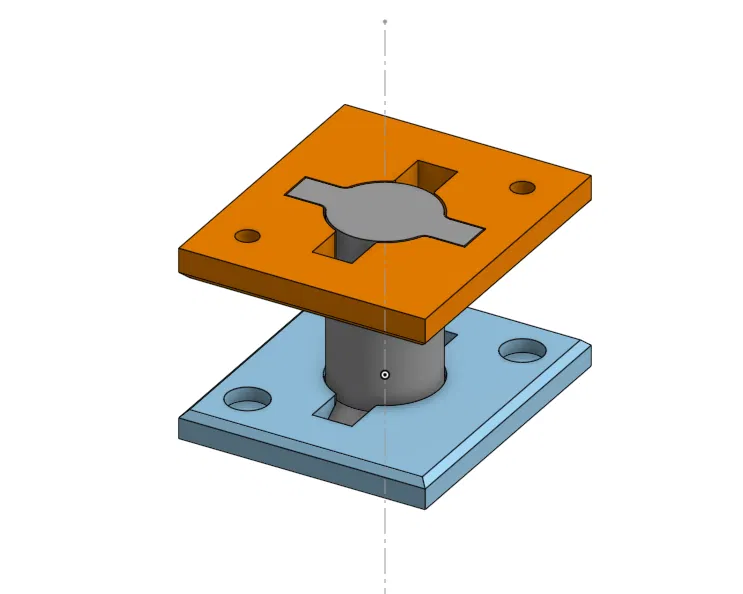

Ngàm gắn filament detector theo kiểu Batch 2. Có thể xoay tự do quanh trục pivot và dịch đường đi filament sang 28.5mm. Các phần có 1 lớp sacrificial bridge layer để dễ in hơn.
Với Batch 3 mình có chỉnh lại phần đế. Chúc bạn dùng vui vẻ!
Mọi góp ý đều hoan nghênh!

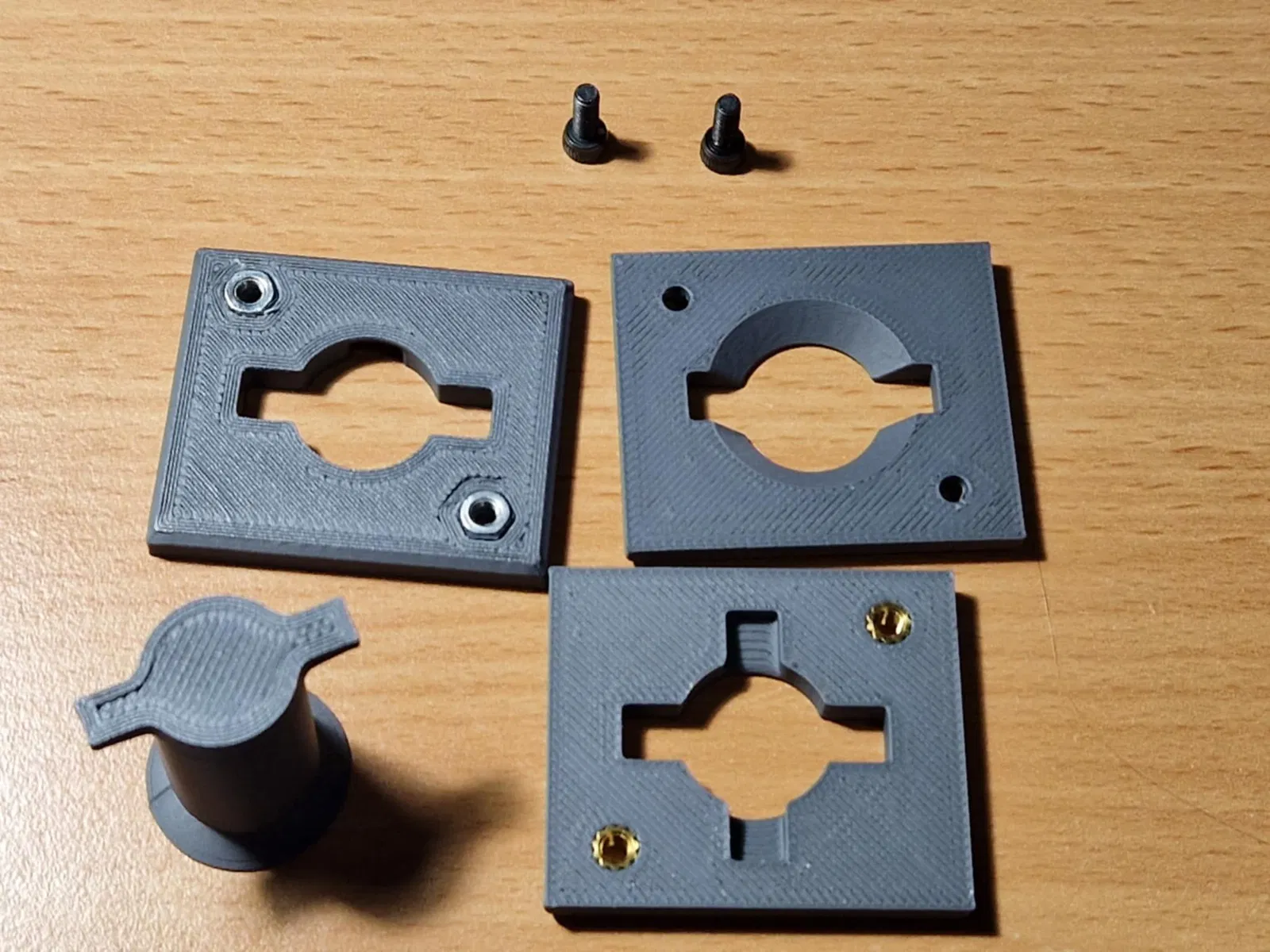

Bạn sẽ cần:
- x2 vít M3 8mm
- x2 vít từ detector
- x2 đai ốc M3 HOẶC x2 M3S heat inserts chỉ cho Batch 1&2
Thiết lập in (Print settings):
- 0.16mm layer height
- 4 wall
- 20% infill
- không cần support
cho Batch3:
- support Enabled
Lắp ráp (Assembly):

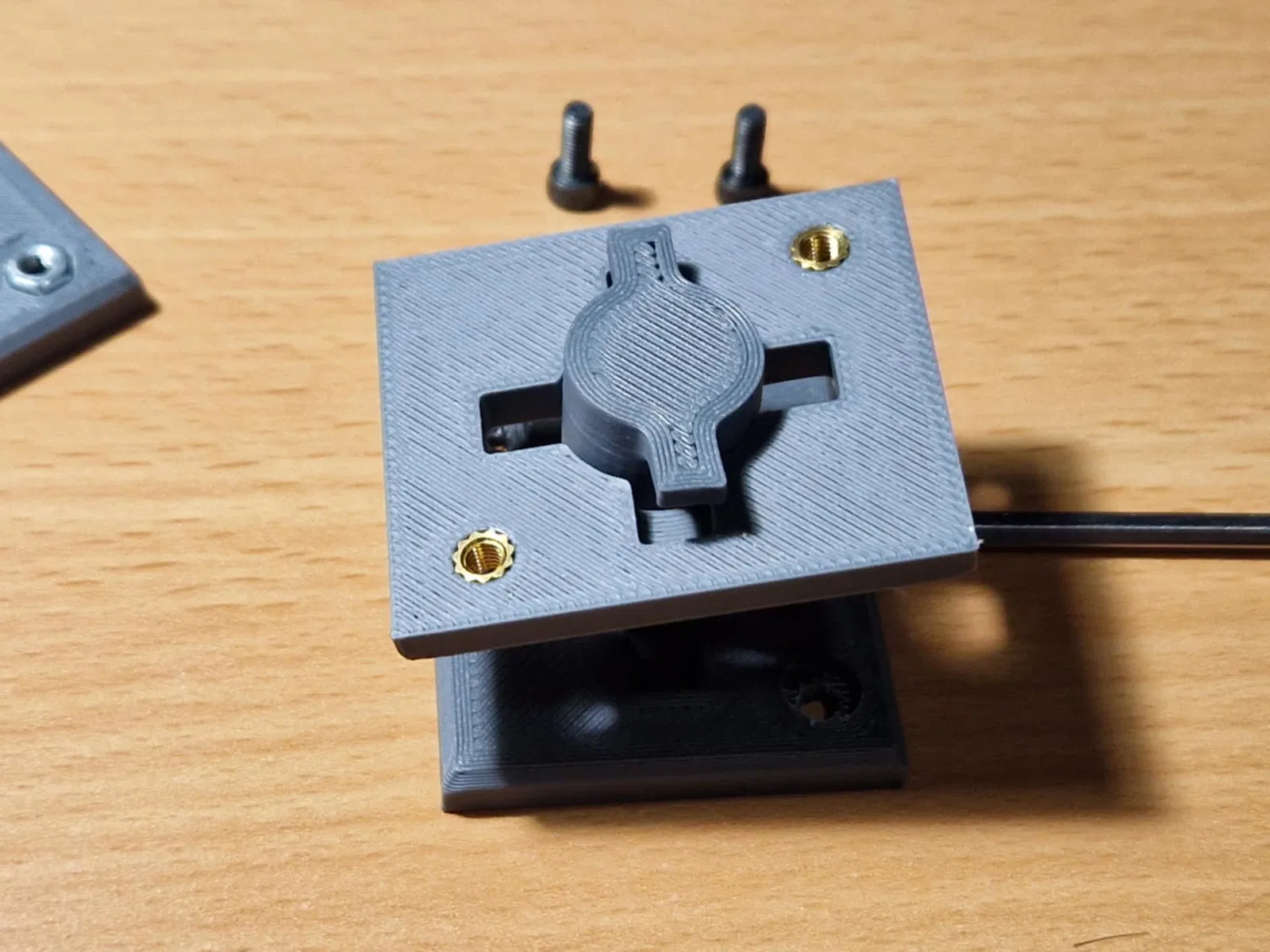

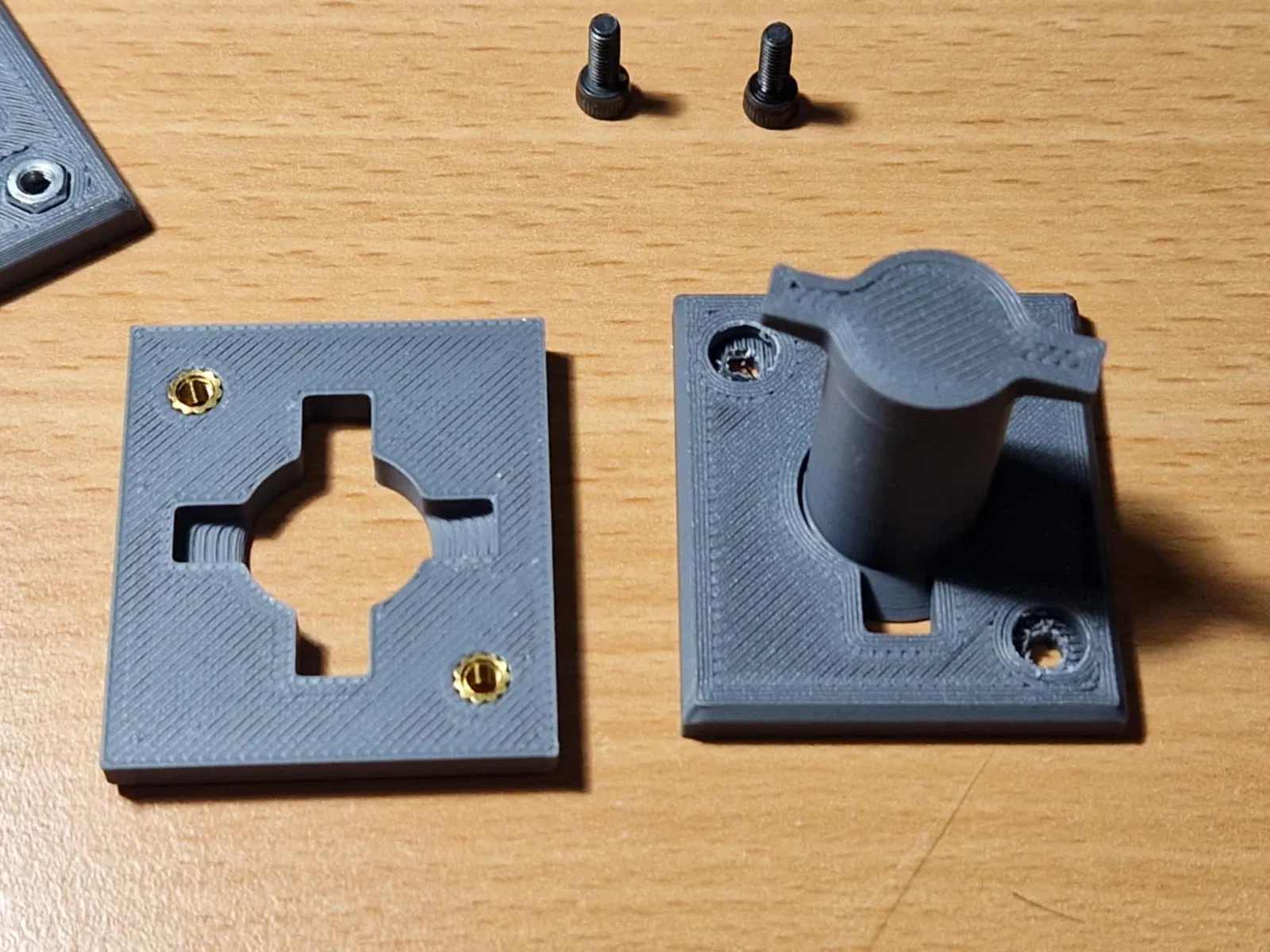

- Ép x2 đai ốc M3 hoặc M3S vào Part3

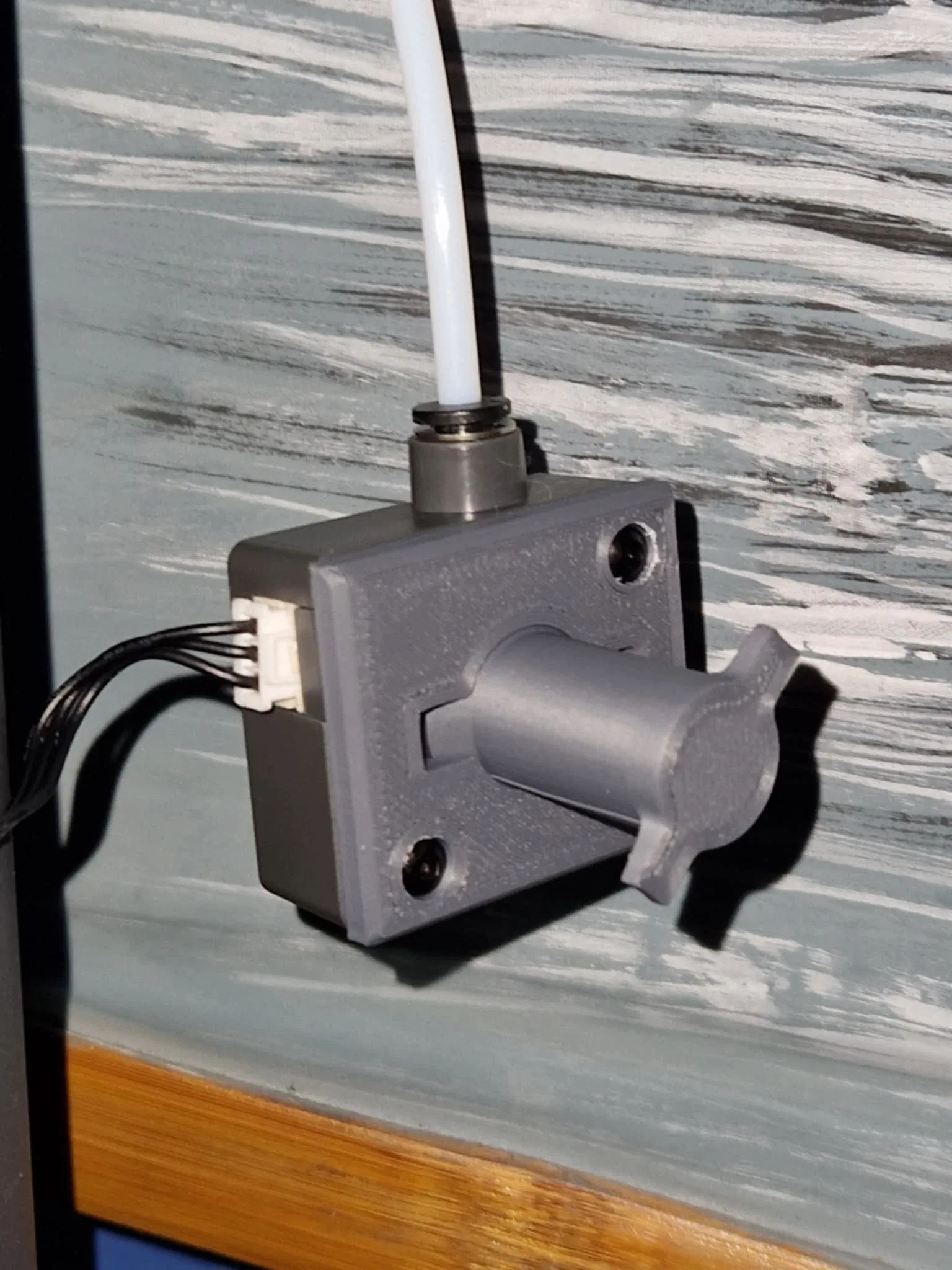

- Lắp part1 vào part2. Bắt part2 vào Filament Detector

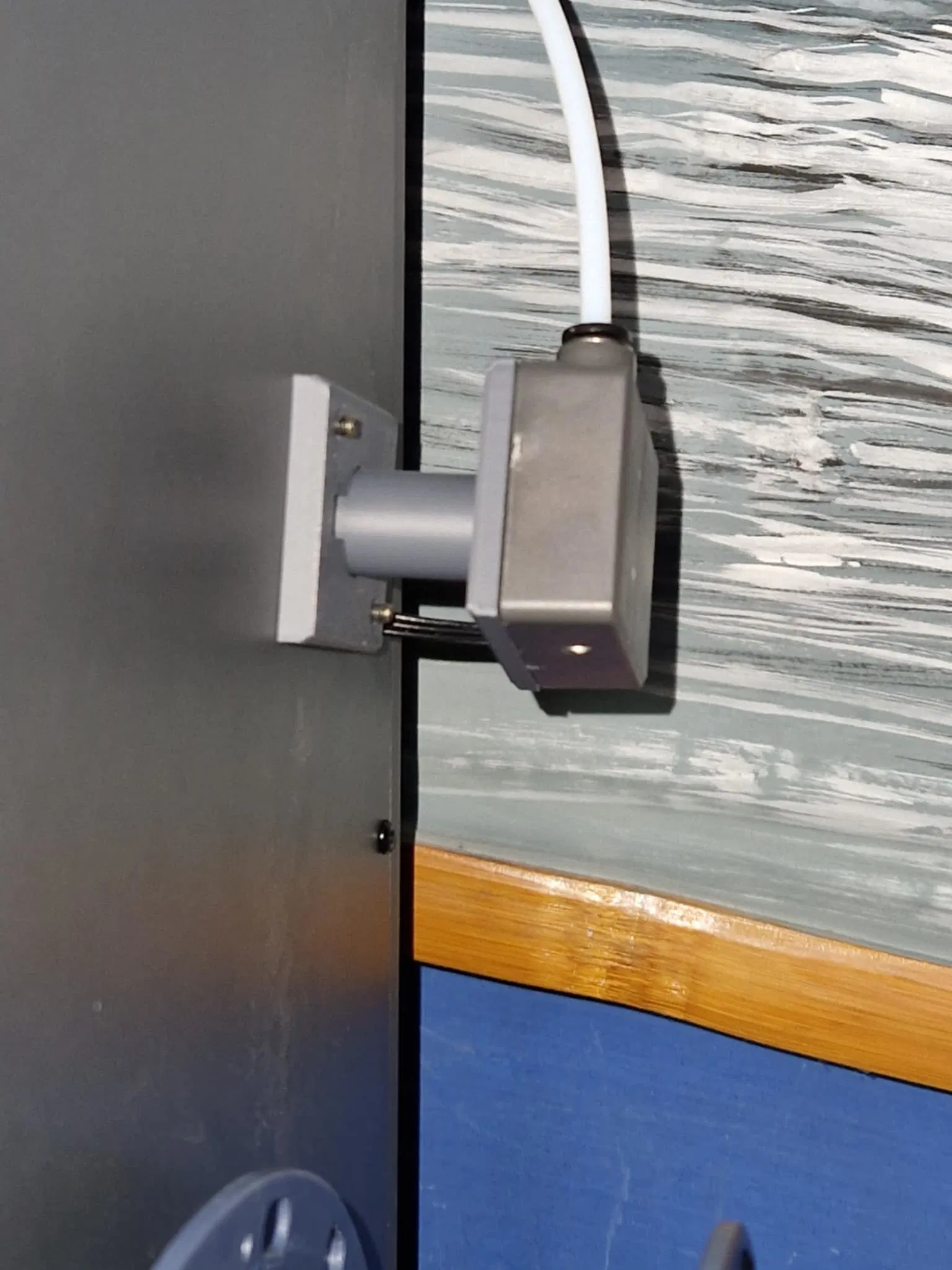

- Lắp Part2 vào Part3. Xoay Part2 90 độ để khớp vào. Bắt Part3 vào hông máy bằng x2 vít M3x8mm.
