Wii U - Sửa dây cáp nguồn AC (AC Power Adapter Cable Repair Fix)

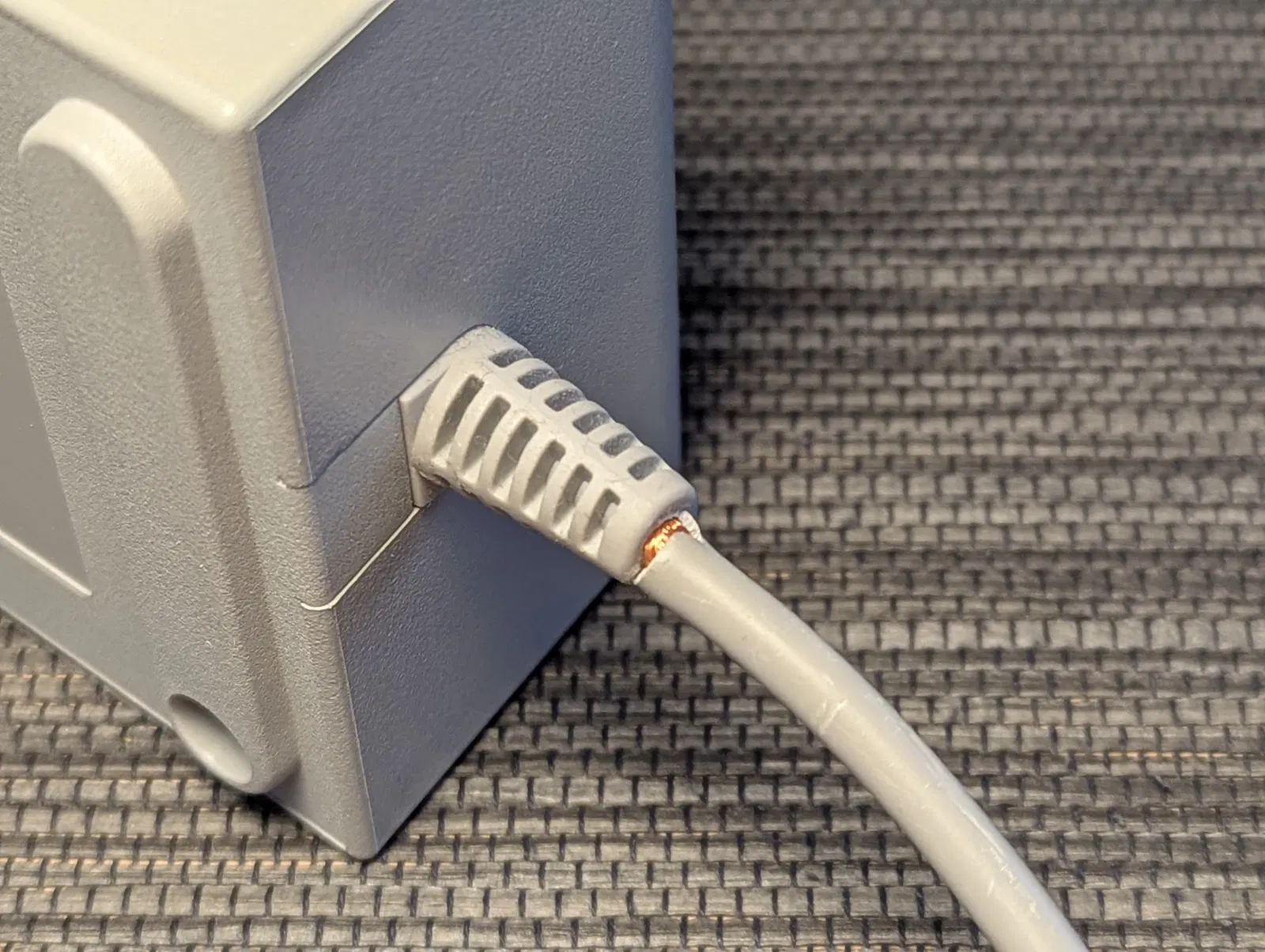

Đây có vẻ là một lỗi khá phổ biến của cục nguồn Wii U: lớp vỏ cách điện của dây bị nứt/rách ngay tại phần strain relief. Nên mình thiết kế mẫu này để làm một cái “vỏ” chụp qua đoạn bị hư, giữ sợi dây thẳng để hạn chế hư hại thêm.

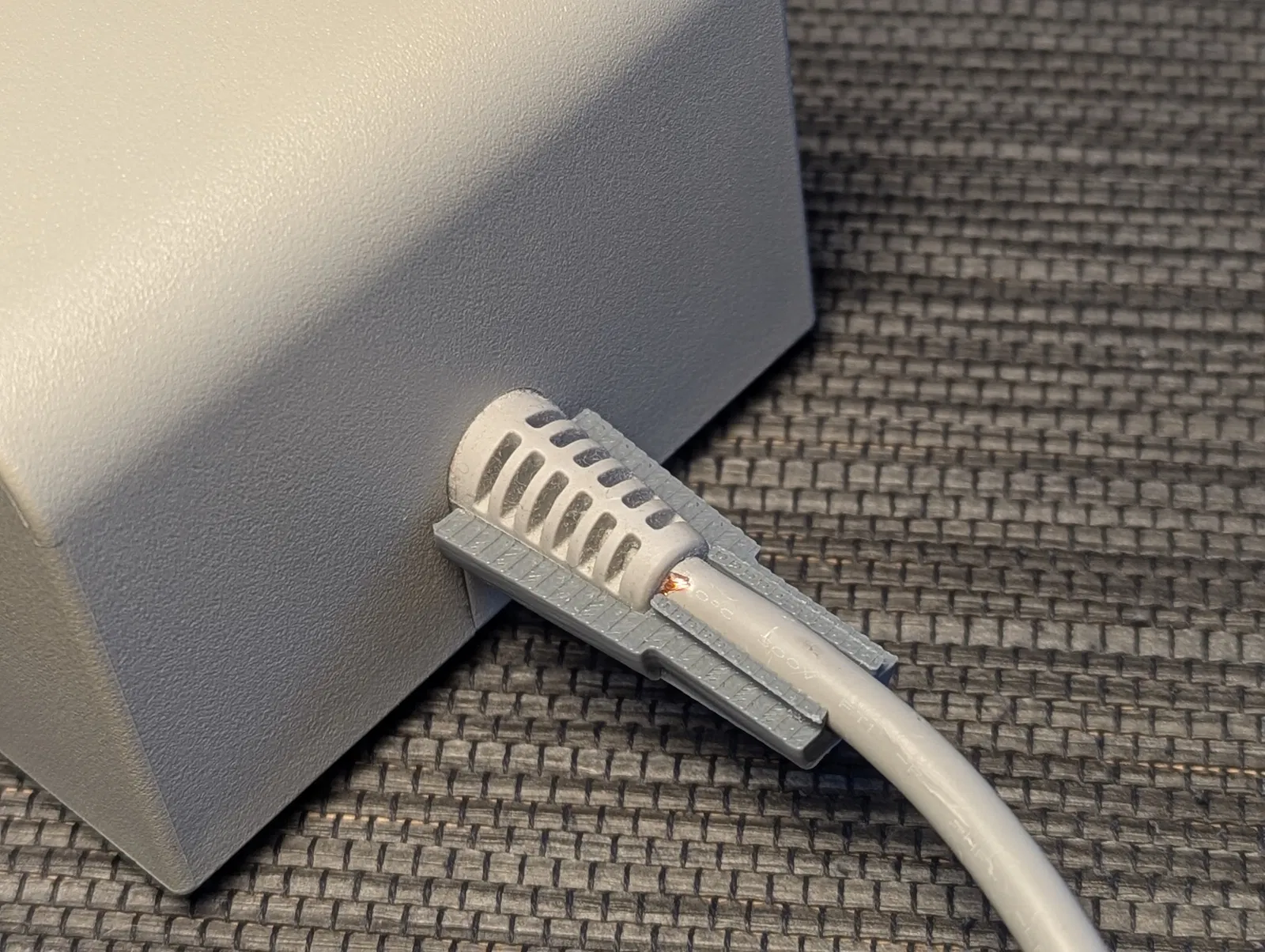

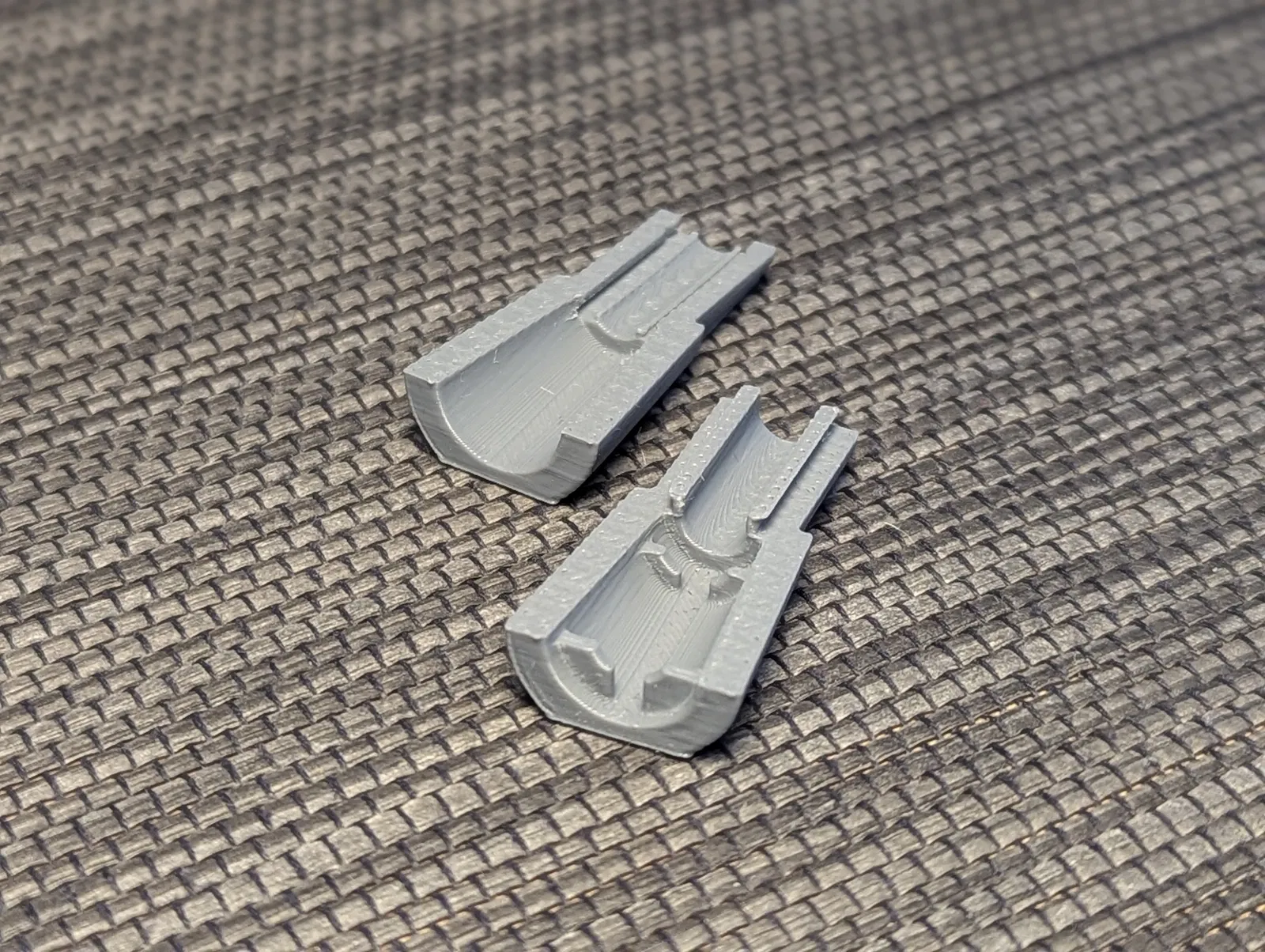

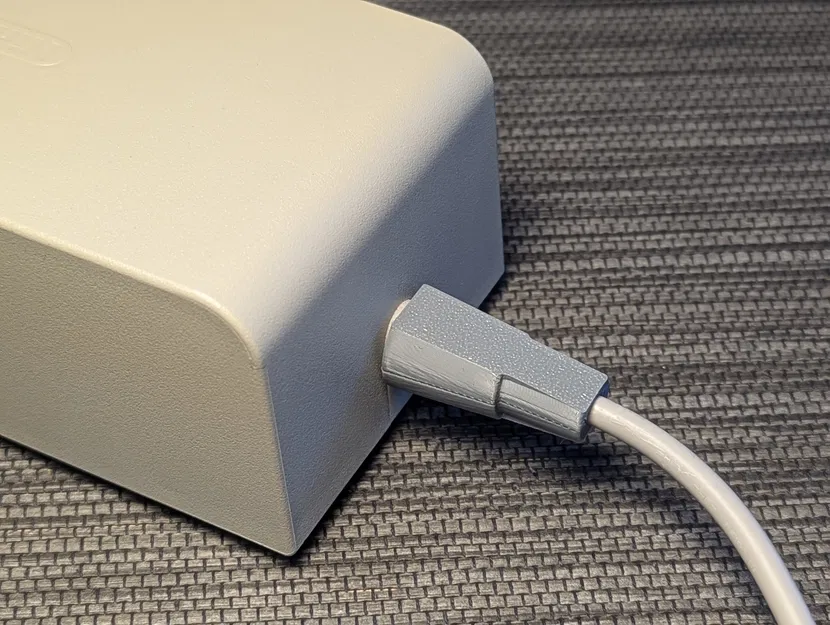

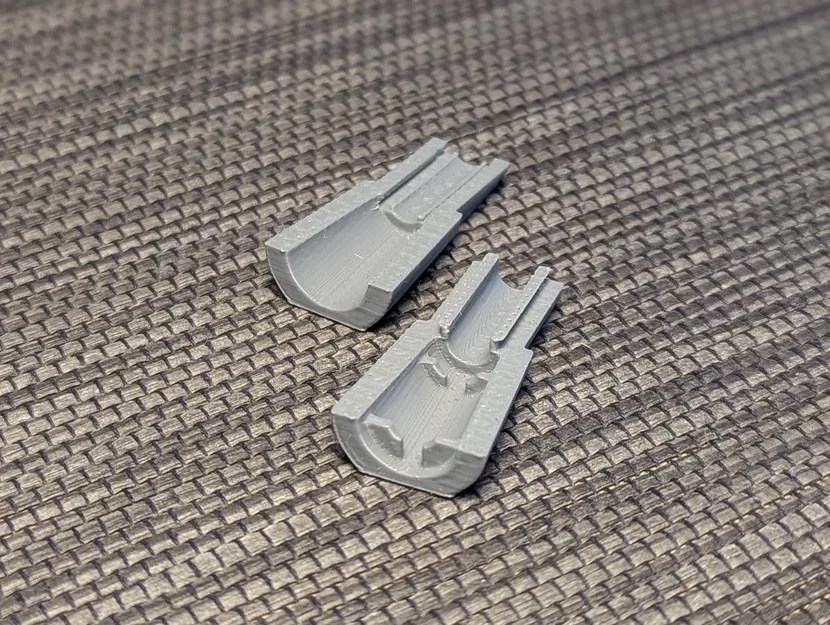

Phần vỏ gồm 2 mảnh. Nửa dưới sẽ khóa chắc vào strain relief, giữ mọi thứ đúng vị trí. Nửa trên thì chỉ cần trượt vào và được cố định ở vị trí cuối bằng 2 chốt gài (pins) búng vào đúng các rãnh (notches) tương ứng trên mảnh còn lại.

Lúc lắp nếu thấy hơi khít thì đừng lo, mình cố tình thiết kế vậy. Tuy nhiên mẫu này mình làm theo cục nguồn chuẩn EU. Mình không chắc adapter của các khu vực khác có kích thước khác không. Vậy nên nếu bạn ở khu vực khác mà lắp không vừa thì nhớ lưu ý điểm này.

Hướng dẫn in

• In bằng PLA, nhưng nhìn chung filament cứng nào cũng được

• 2 wall loops

• 15% gyroid infill

• Layer height 0.12 mm; nếu tăng layer height thì mặt trên sẽ bị “stair stepping” nhiều hơn, làm cho việc trượt 2 mảnh vào nhau khó hơn

• Không cần support
