Giá đỡ quạt làm mát cho Avian 60A ESC

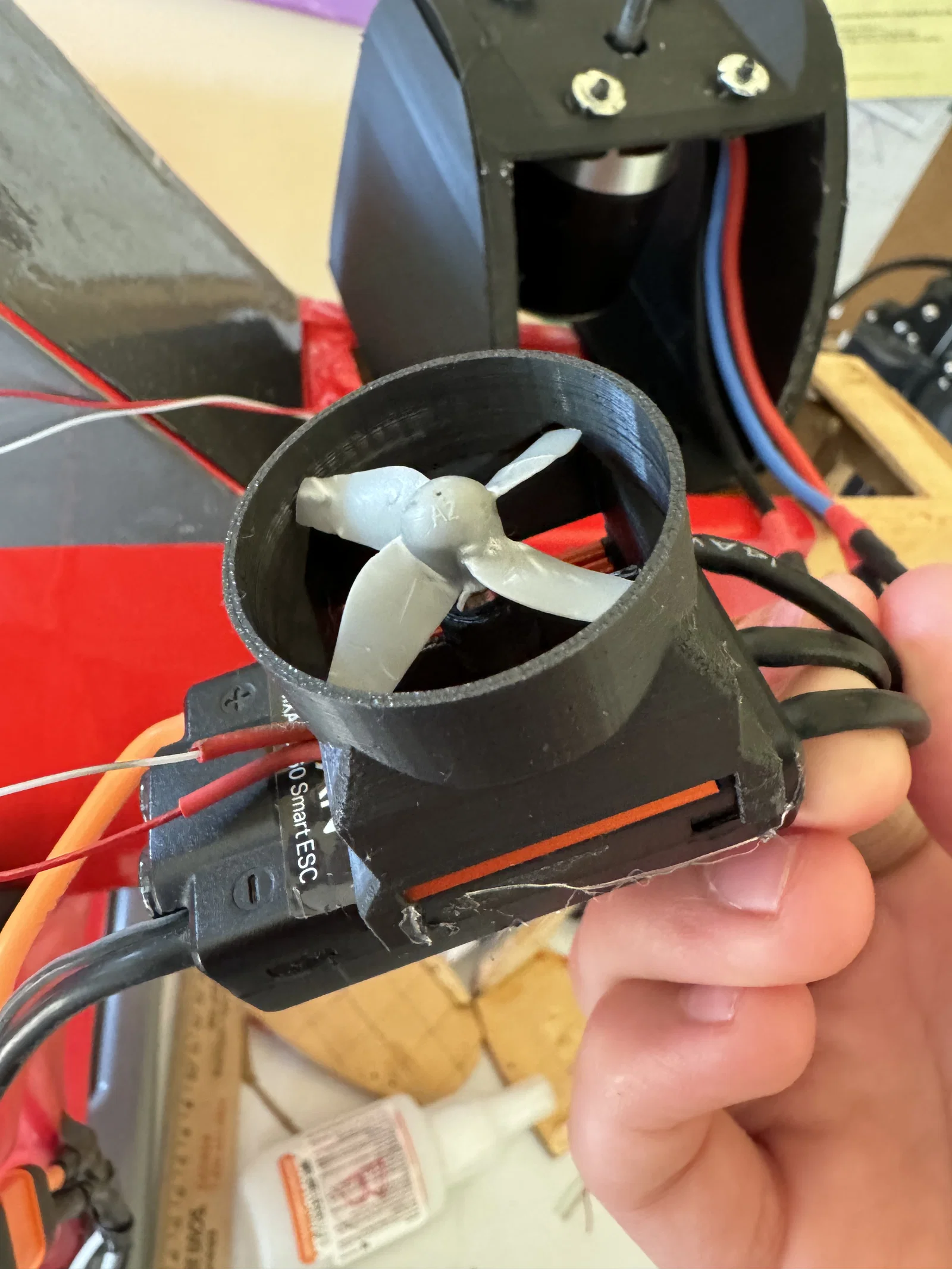

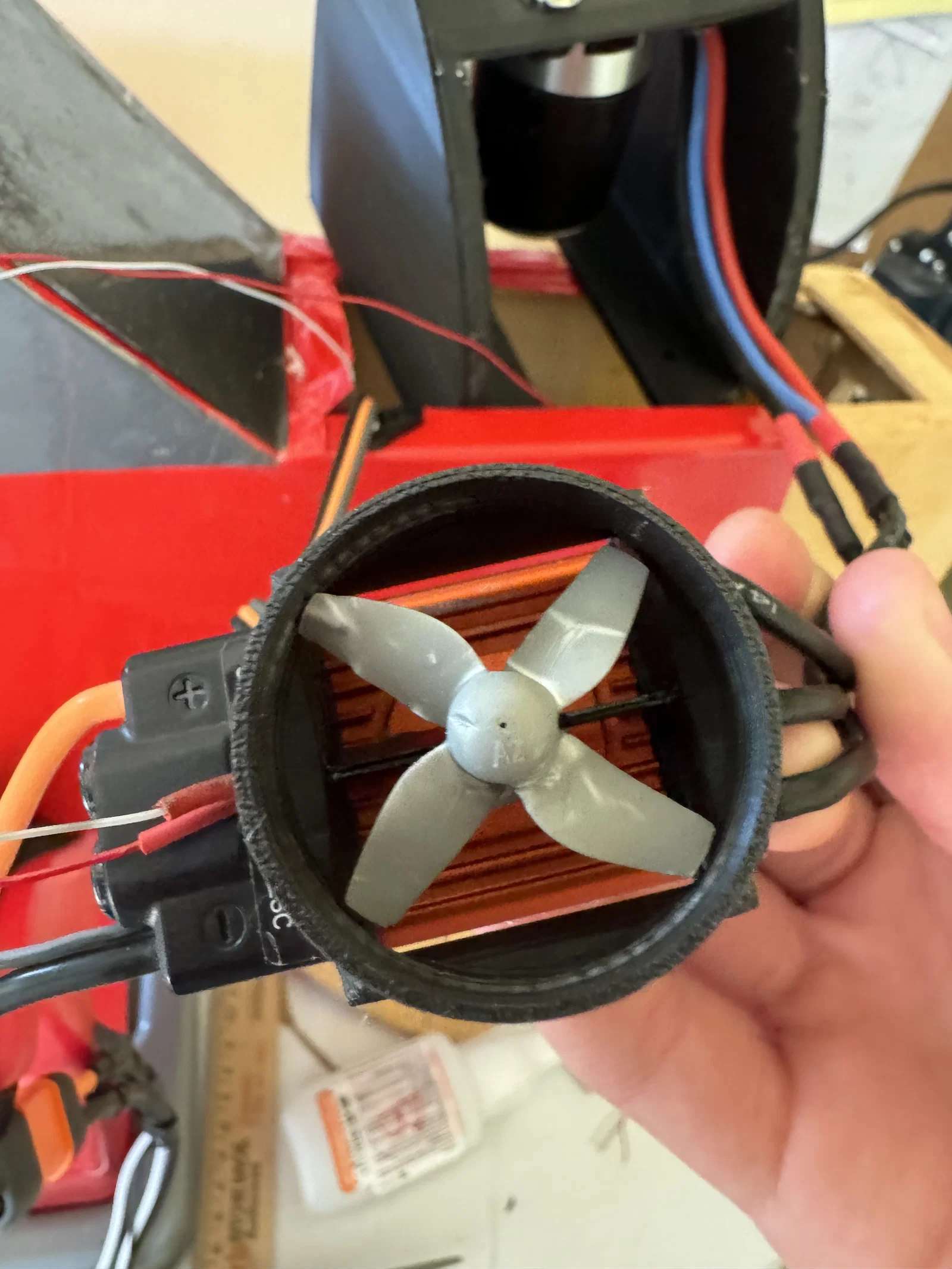

Cái quạt làm mát này được thiết kế để gắn vừa lên avian 60 amp esc. Motor và cánh quạt có bán trên Amazon. Cánh trong hình không phải loại trên Amazon, mình dùng cái có sẵn. Cánh cũng có thể cần tỉa bớt một chút.

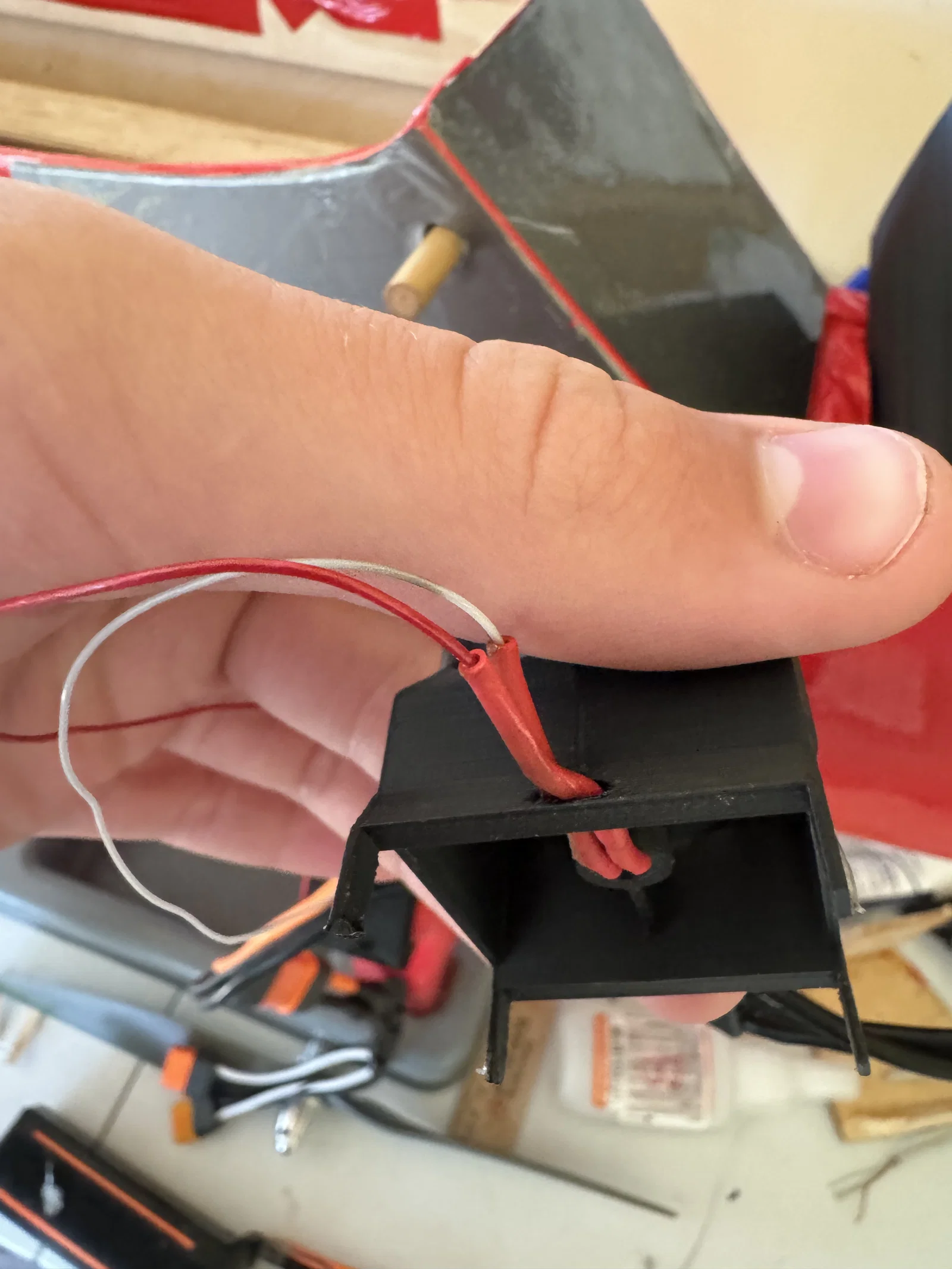

Motor sẽ phải ép vào, mình thiết kế cho khít là có chủ đích, và mình chỉ dán cái mount lên ESC bằng keo nến (hot glue) vào các phần nhựa của ESC để có thể tháo ESC ra được.

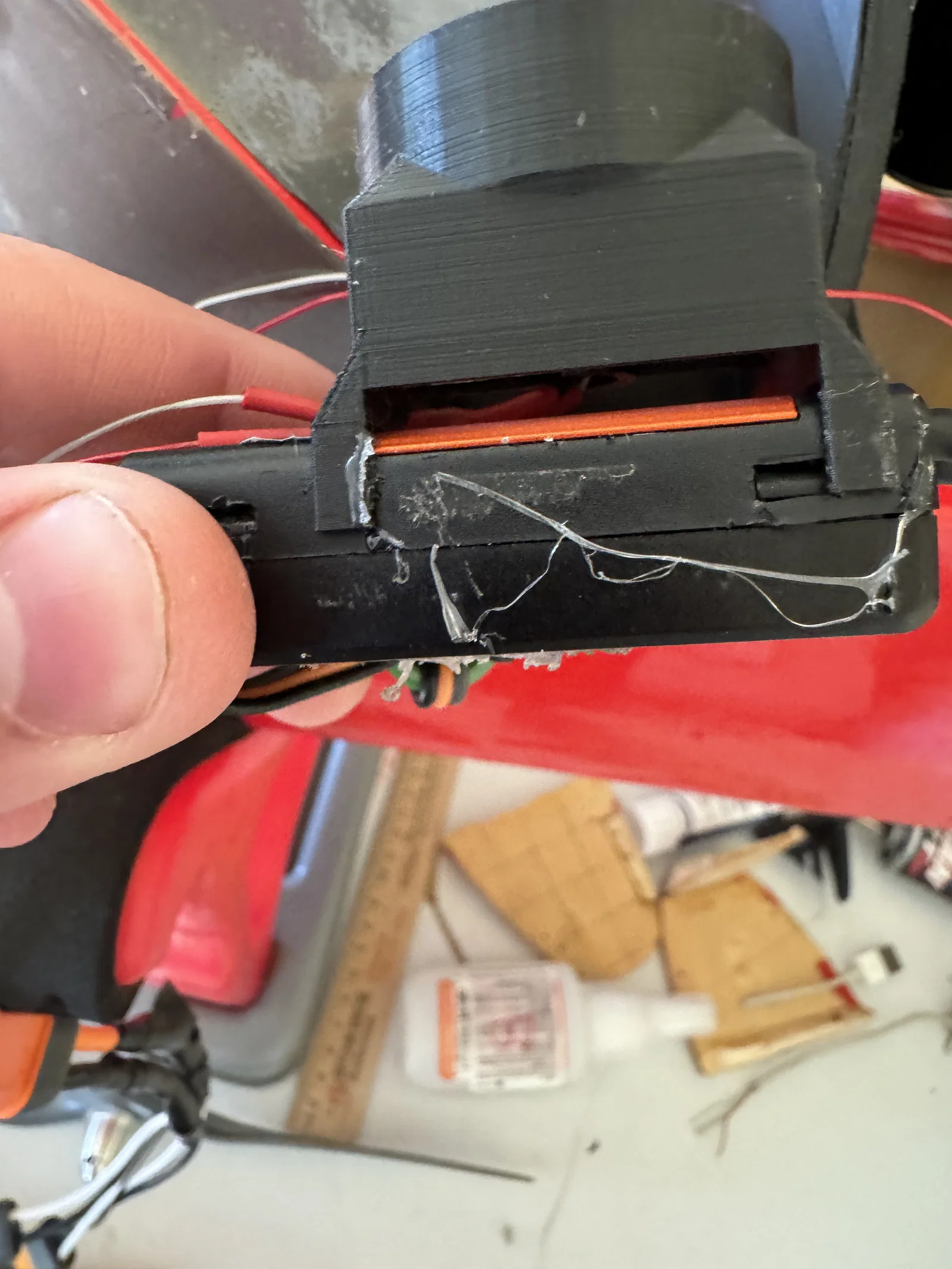

Mẫu nên được đặt lên ESC sao cho có khe hở phía dưới ở hai bên hông của mount, nhưng không có khe ở phía trước và phía sau. Dây cũng nên đi ra ở phía tương ứng với dây nguồn pin (battery leads) trên ESC.

Mình chạy quạt làm mát từ cổng pin trên receiver; motor sẽ cần một điện trở 330Ω để motor không bị cháy.

In mẫu theo kiểu úp ngược, sẽ tiết kiệm thời gian và filament.

Mẫu này mình in bằng Elegoo Black PLA và nozzle 0.4mm.

Motor: https://a.co/d/0az71Fdg

Blades: https://a.co/d/0hRZW3xO
