Z-Hooks (Foothooks và Wedges) – Bộ hook & wedge cho footpad

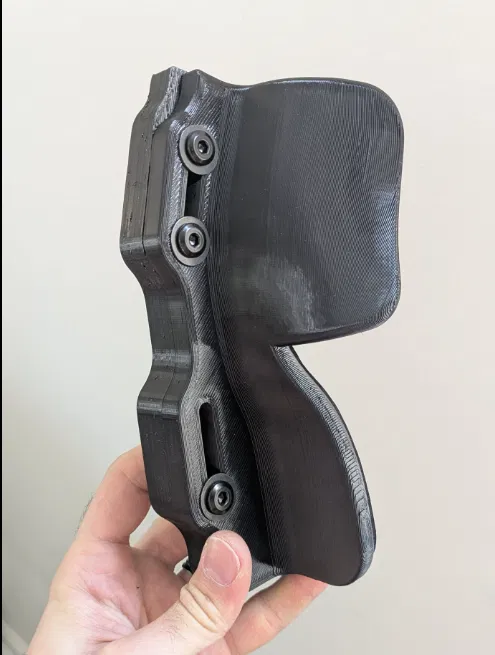

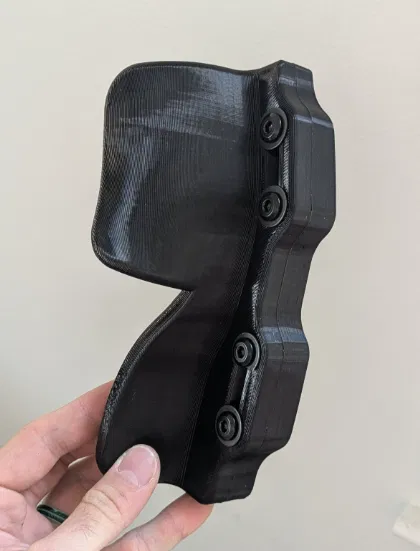

Kết hợp với bộ hooks được chỉnh sửa từ thiết kế gốc của @seanbrowntown, hệ thống hook-and-wedge này mang lại các foot hooks gắn cố định kèm theo những miếng wedges được làm rất kỹ — tương thích với đa số sensor phổ biến và căn đúng góc hook để “khóa” chân bạn chắc hơn khi chạy.

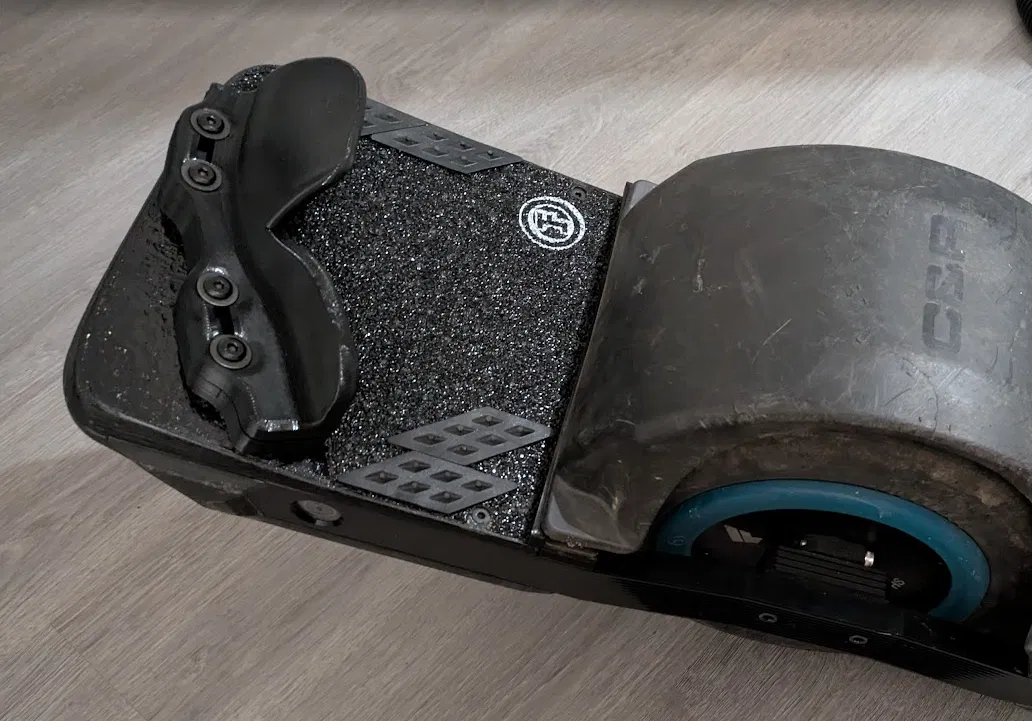

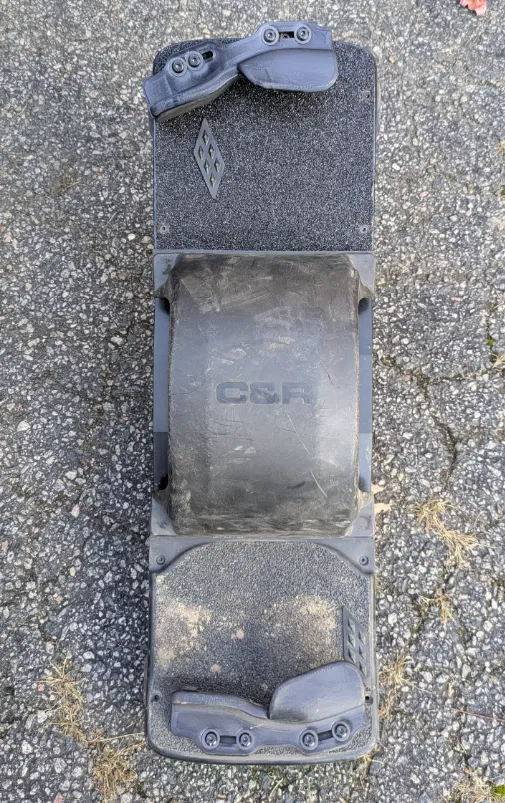

Được thiết kế để né/ôm theo các hình dạng sensor thường gặp, các hooks này có thể gắn lên hầu hết footpad có dán sensor phổ thông mà không gây vấn đề kích hoạt (activation) ngoài ý muốn.

In bằng TPU thì mấy cái hooks này gần như “bất tử”.

Mình dự tính sẽ upload thêm các attachment tương thích khác từ Sean trong thời gian tới!

File Naming

"##x##"

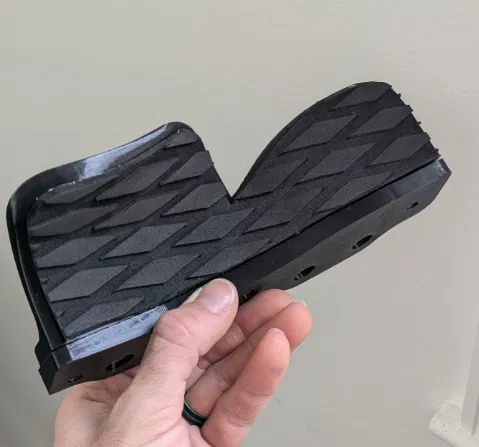

Số đầu là chiều cao của wedge ở mép trong, tính bằng mm. Số thứ hai là góc nghiêng của wedge. “10x10” nghĩa là cao 10mm ở mép trong với góc 10 độ.

Hardware

• 7 x vít M5x25mm đầu chìm (countersunk)

• 7 x vít M6x20mm đầu bằng (flat head) (có thể kèm thêm long đền/washer cho hợp)

• 7 x insert gỗ ren M5x8mm (ví dụ)

• 7 x insert gỗ ren M6x8mm (ví dụ)

• Mút/foam để lót phần hook nếu bạn muốn

Printing Instructions

Hooks

• TPU 95A dùng rất ổn về độ bền và vẫn đủ dẻo để chịu va đập. Một số bạn khác cũng có trải nghiệm tốt với vật liệu từ 95A tới 72D hoặc PBT Pro.

• 4 perimeter walls (với nozzle 0.6mm) là đủ

• Cần organic supports cho phần overhang chính

• Khuyên dùng mouse ears để giúp bám bàn in tốt hơn

Wedges

• Khuyến nghị TPU 95A

• 7 perimeter walls (với nozzle 0.6mm) là cần thiết để insert ren không bị xuyên/bể vào các lớp infill

• Không cần supports

• Khuyên dùng mouse ears để giúp bám bàn in tốt hơn

• Sau khi in

  • Vặn/cấy insert ren M5 vào các lỗ nhỏ theo nhu cầu

  • Vặn/cấy insert ren M6 vào các lỗ lớn theo nhu cầu

Installation

Tham khảo trang sản phẩm tại đây.
