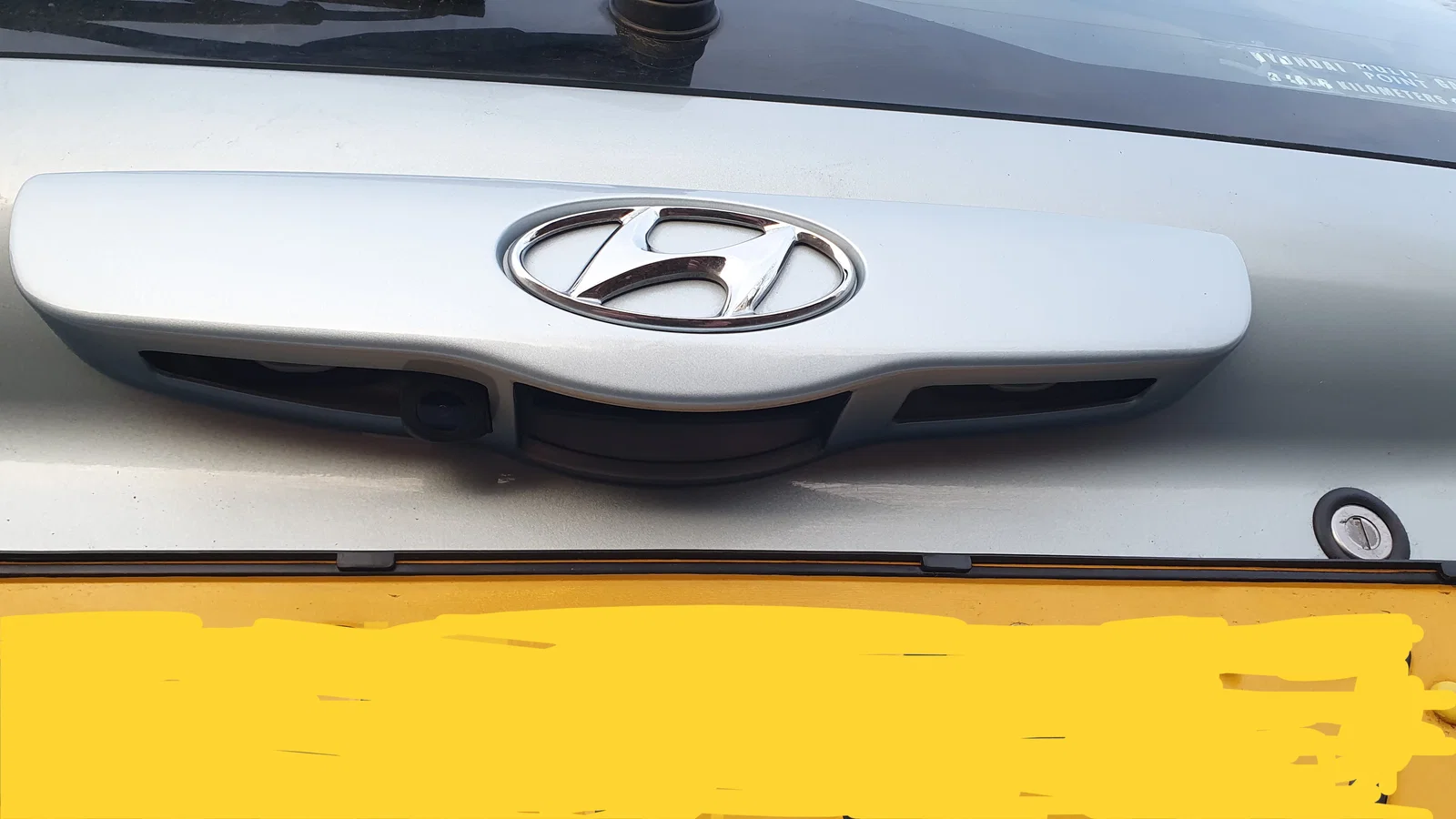

Giá đỡ camera lùi cho Hyundai Getz

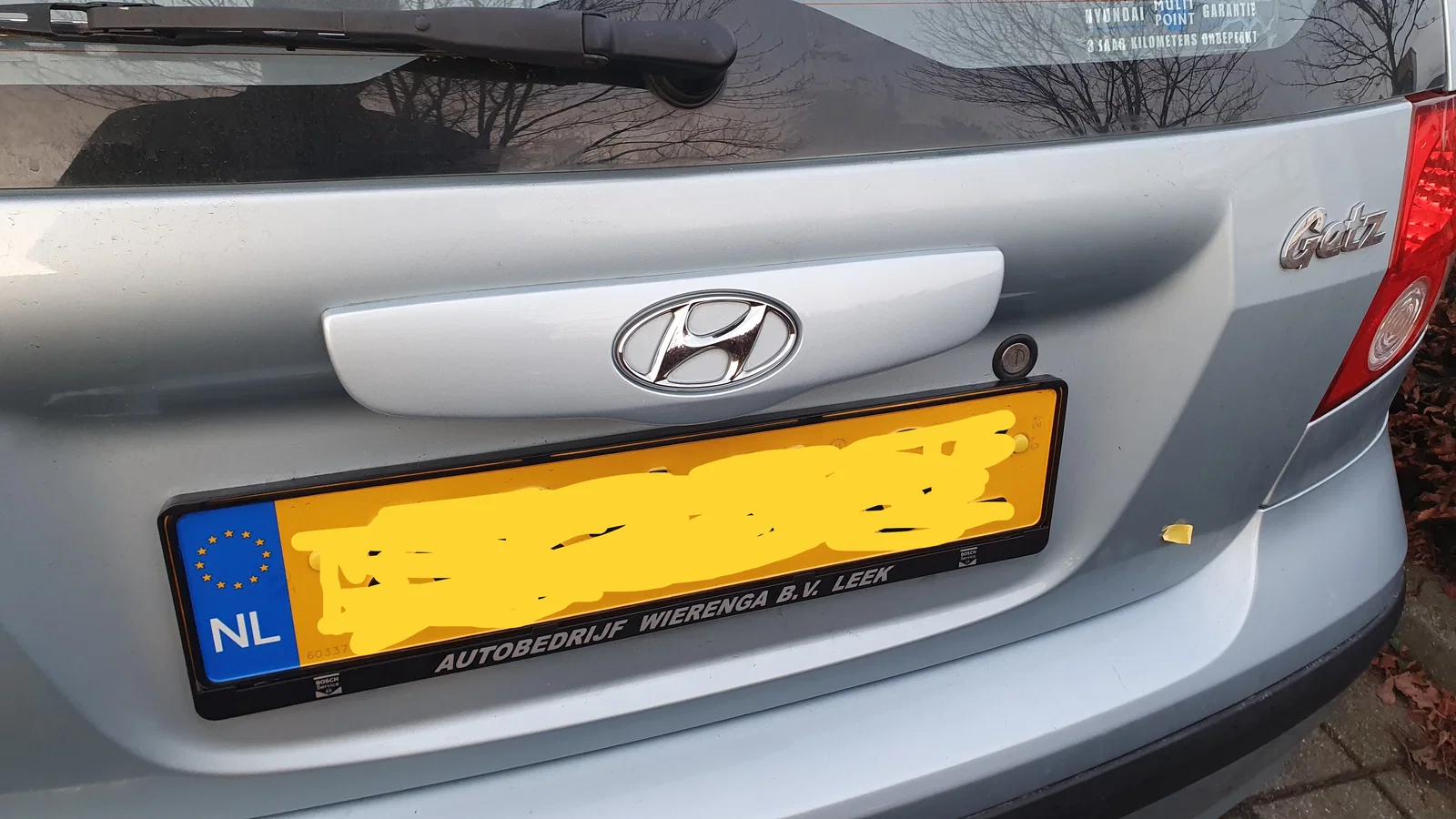

Xe mình là Hyundai Getz 2003 1.3, nhưng chắc sẽ xài được cho hầu hết các đời, vì mình nghĩ họ không thay đổi gì ở cánh cửa sau.

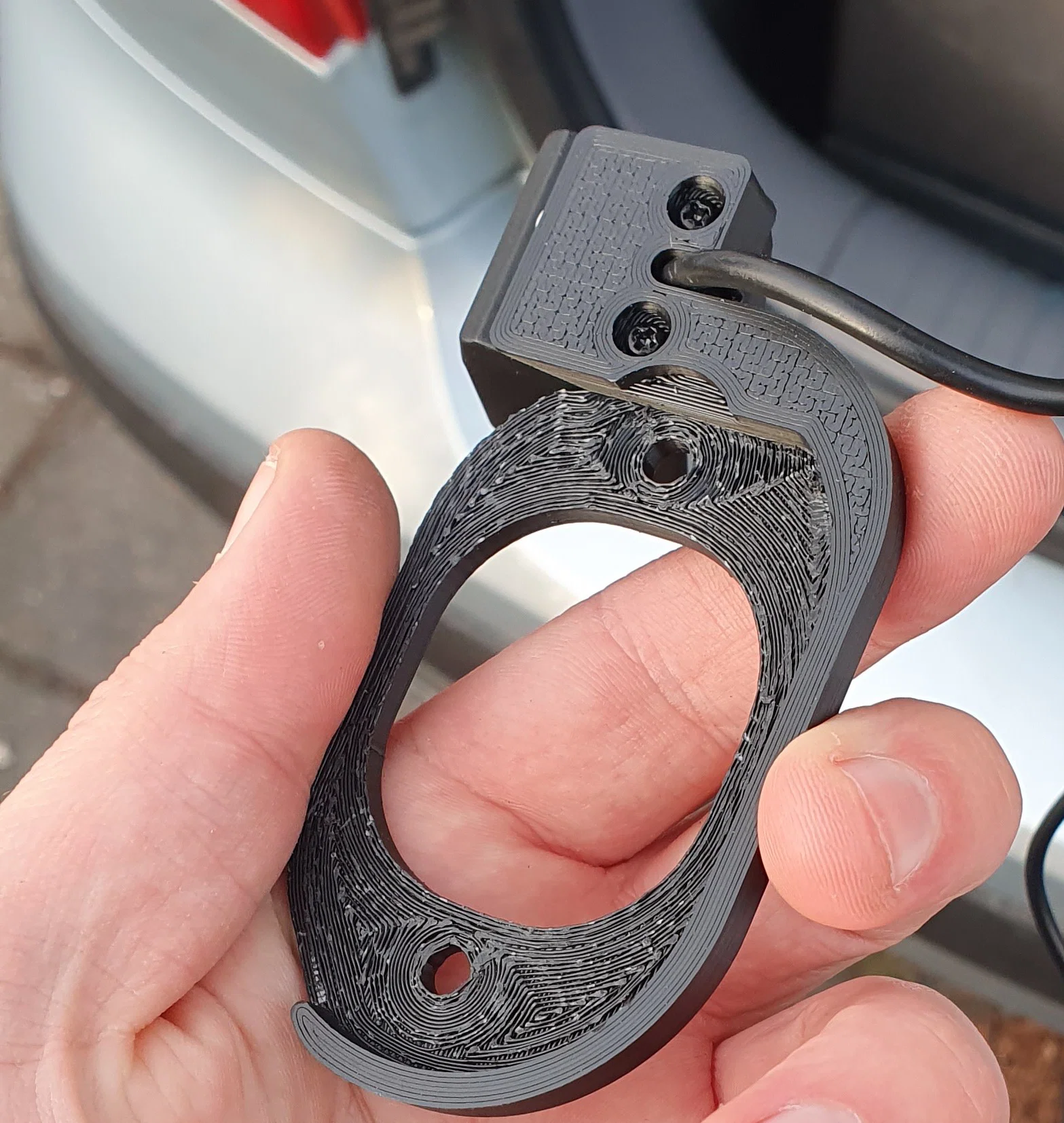

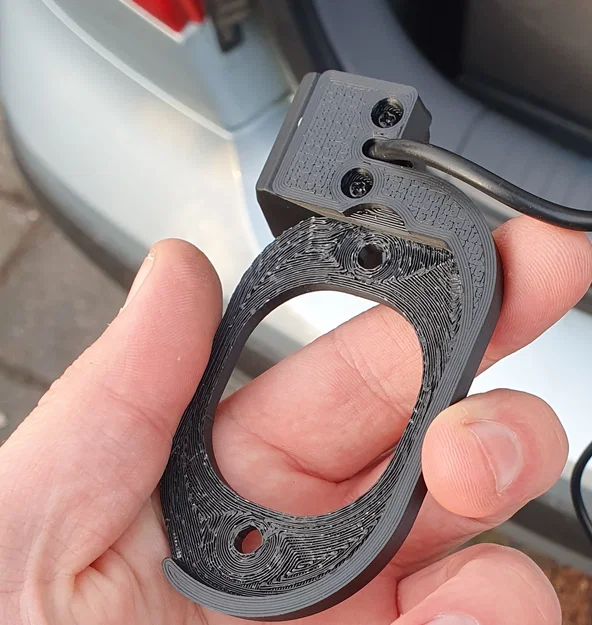

Cần supports! Mình in bằng PLA và để all solid layers. Layer height 0.2mm. Bản thân cái part này cũng khá chắc, mình có tính tới độ bền khi thiết kế rồi. Có thể ABS sẽ hợp hơn nếu ở khí hậu nóng.

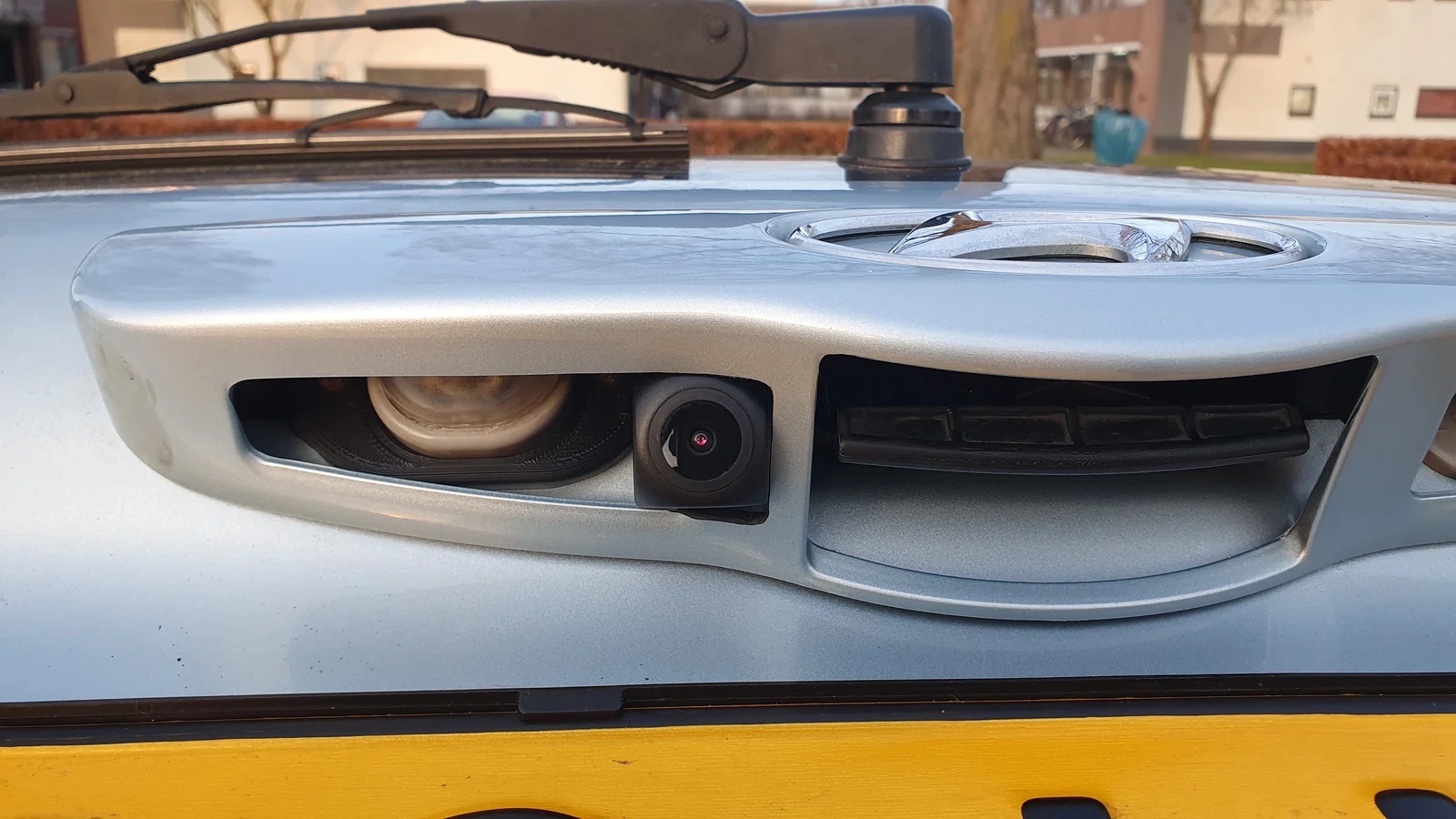

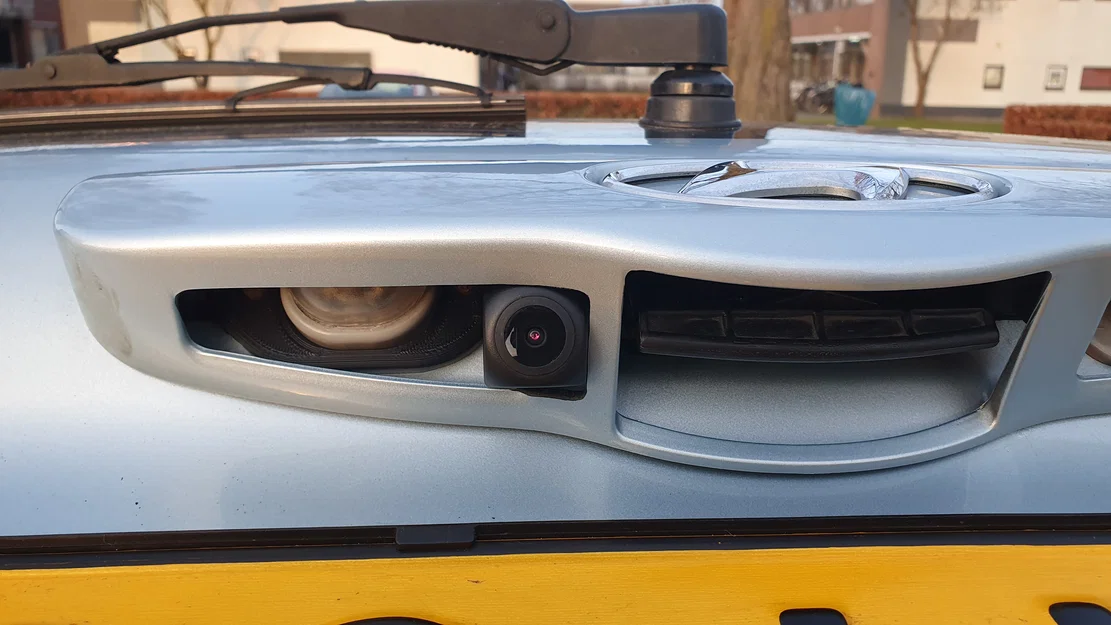

Về phần chỉnh sửa cái “boot” nhựa: bạn phải cắt bỏ 1 cái trụ (pillar) để chừa chỗ cho camera, rồi có thể tận dụng lại cái lỗ đó để luồn dây! Sau đó bạn cần dũa (file) thêm chút không gian cho camera, chỉ cần nới rộng phần khoét giống như mình làm là được! Dũa sẽ cho độ chính xác cao. May là bạn có hình của mình, vì lúc mình làm gần như “mò” và chỉ biết hy vọng mọi thứ vừa khít :)

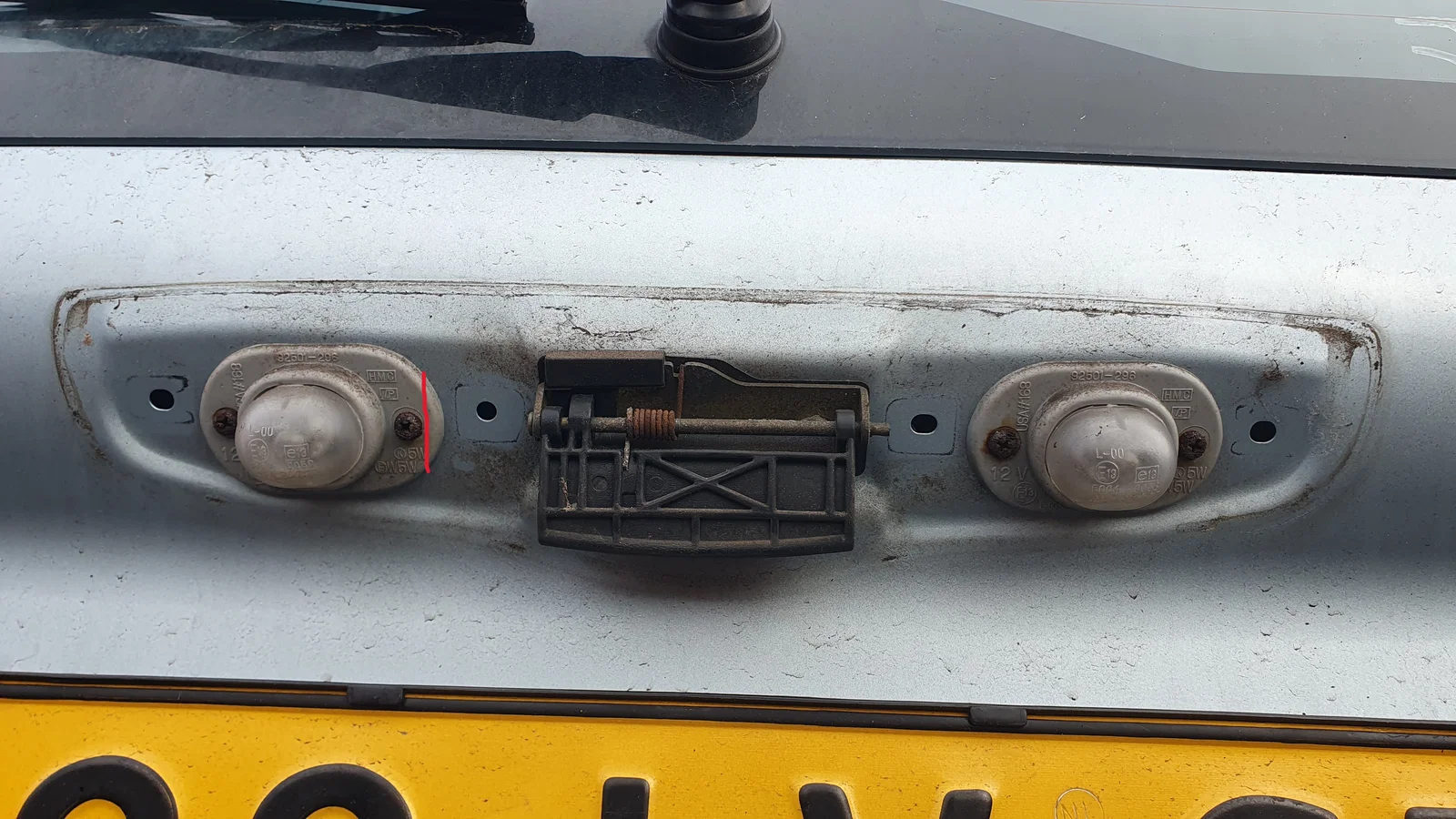

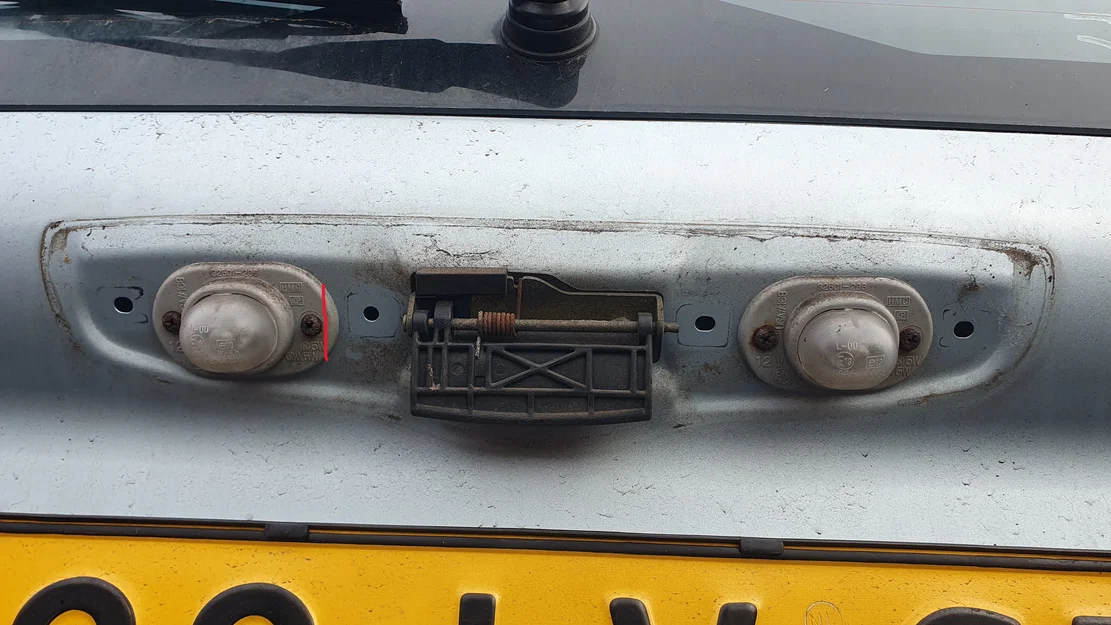

Ngoài ra, có 1 cái đèn cần chỉnh nhẹ: một bên phải tỉa bớt chút. Tiếc là do không gian hạn chế nên không tránh được bước này, nhưng làm không khó và sẽ không gây vấn đề gì. Mình quên chụp hình đoạn này, nhưng ở tấm hình cuối có chỉ chỗ cần cắt. Cứ in part ra rồi tỉa từ từ tới khi vừa.

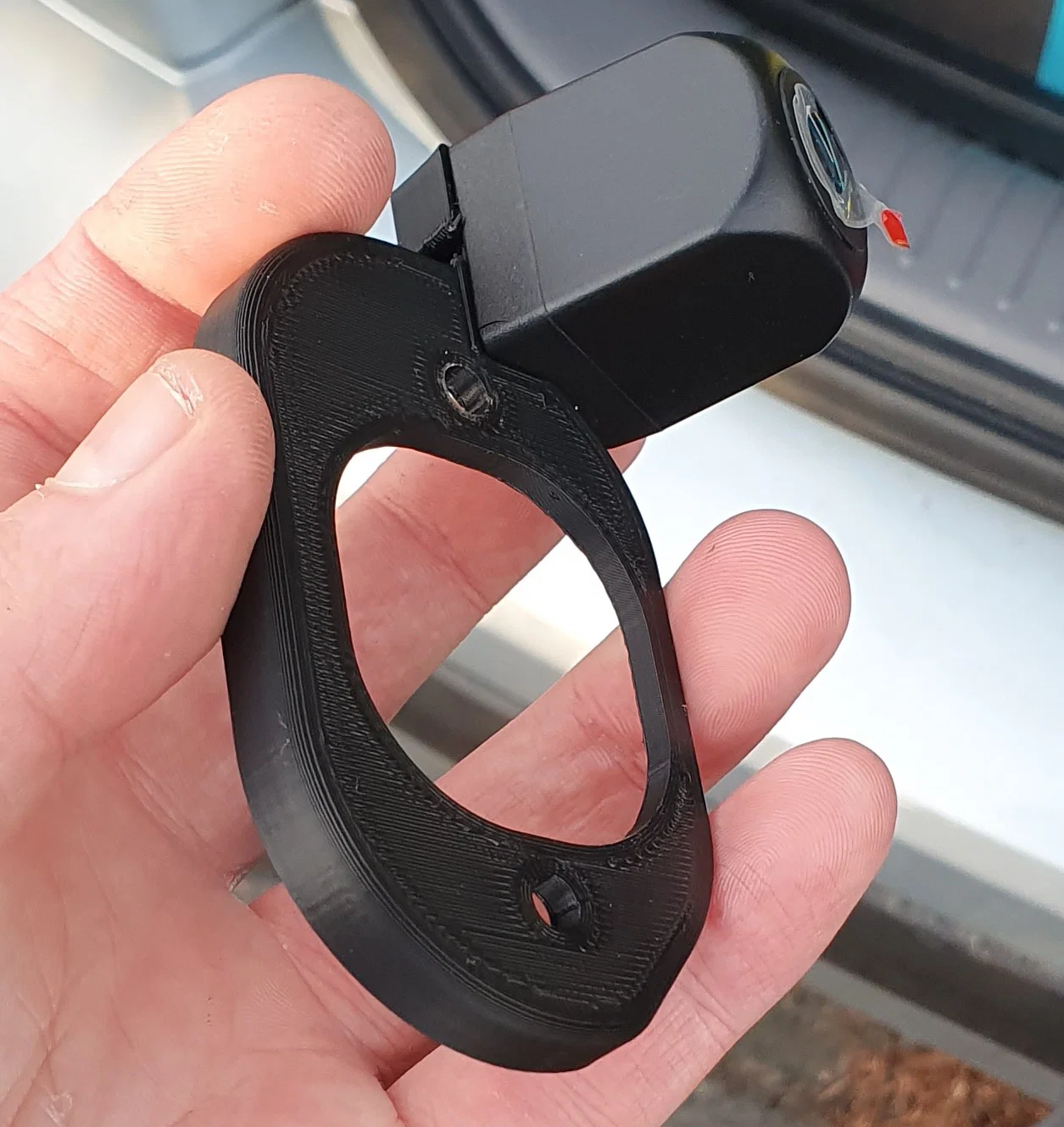

Có thể bạn sẽ cần chỉnh nhẹ cái camera. Camera của mình có một mép vát (chamfer) nhỏ ở phía dưới, và mình tận dụng nó để có thêm khoảng trống. Cái này thấy rõ ở tấm hình kế cuối. Không phải camera nào cũng có chamfer này; nếu không có thì bạn có thể hên là dũa vẫn đủ, hoặc bạn sửa theo cách khác trên part đã in. Mình có kèm file STEP!

Một mẹo mình tìm ra để tháo các con bulông của boot: tháo các con bulông của cụm gearbox của cần gạt mưa kính sau. Chỉ có 4 hoặc 5 con bulông thôi và đổi lại bạn sẽ có thêm khoảng trống để thao tác.

À, tiện nói luôn! Xe này cần dây 6 mét!

Chúc bạn làm vui vẻ! và chúc may mắn với vụ đi dây ;) ! (mình mất 5 tiếng lận!)
