Billy LED bar – Thanh gắn LED cho kệ Billy (dưới cửa Oxberg)

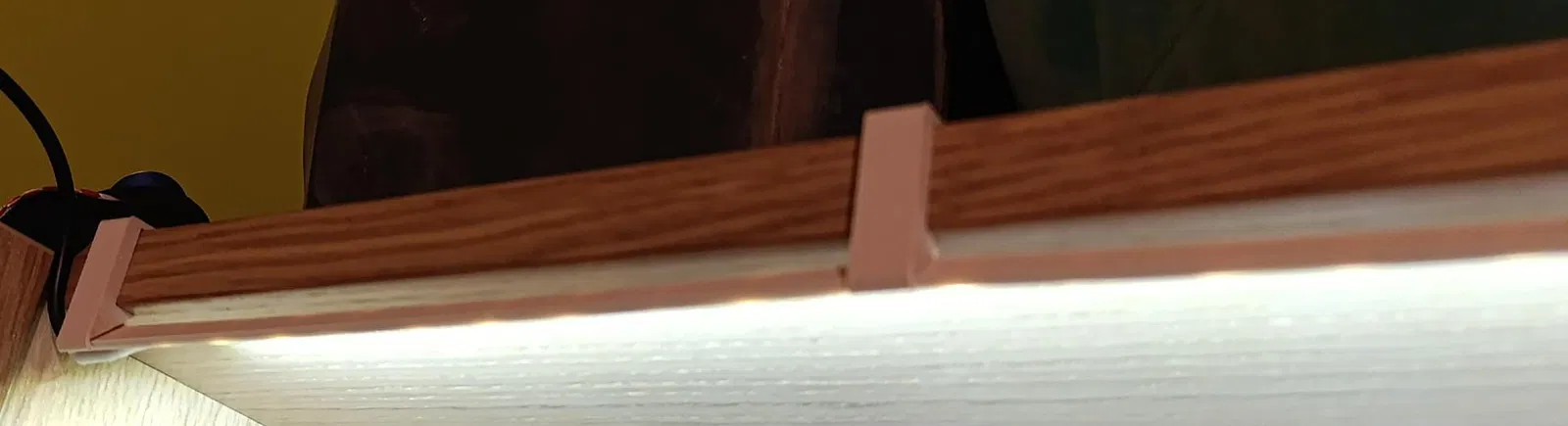

Một mẫu holder thanh LED đơn giản để gắn lên mép kệ Billy, vừa nằm dưới cửa Oxberg.

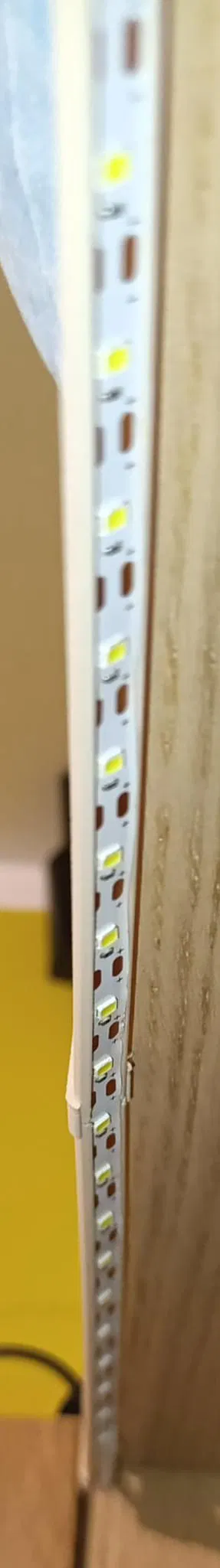

Mình dùng dây LED strip rộng 8mm. Có thể luồn vào từ cạnh bên hoặc ấn trực tiếp vào, nếu LED strip của bạn đủ đàn hồi (của mình thì được).

Mình khuyên in phần thanh (bars) ở layer 0.08mm để vách được đặc, chắc. Còn các holder thì mình in ở 0.2mm.

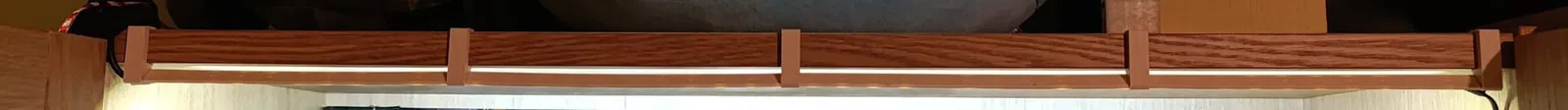

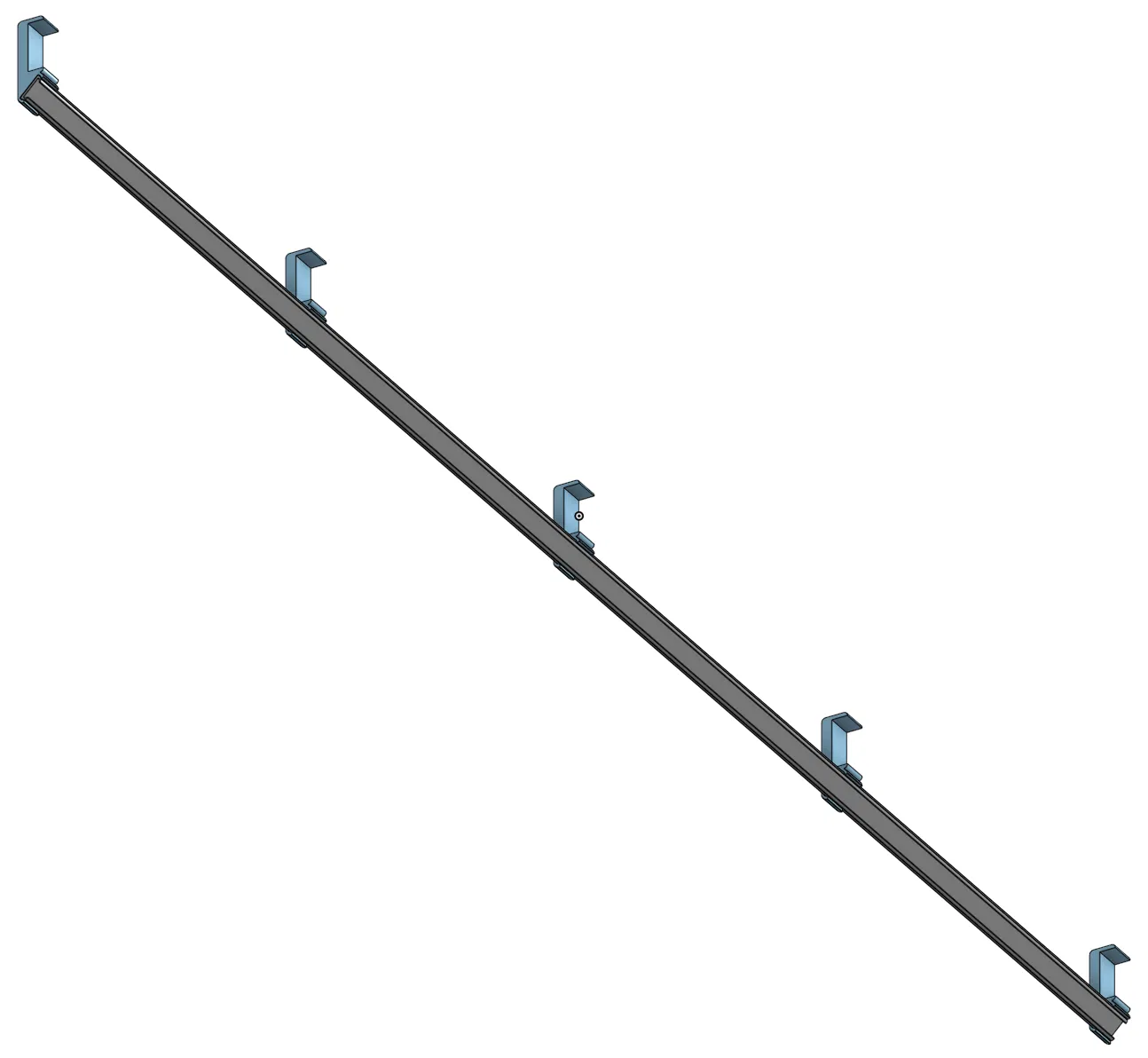

Thanh dài 74cm để vừa trọn bề ngang kệ 76cm, chừa 1cm mỗi bên cho dây cáp đi lên/xuống nếu cần. Bạn có thể scale nhỏ rồi in nhiều đoạn cho vừa khổ bàn in; mình in 4 đoạn ở tỉ lệ 25% (18.5cm) và dùng 5 holder, chỉ cần đẩy 2 thanh vào chung 1 holder để nối chúng lại, và thêm 1 holder ở mỗi đầu của thanh hoàn chỉnh.

Nếu bạn cần cho Billy bản rộng 40cm, mình đề xuất in thanh dài 34cm, tức 2 đoạn 17cm và dùng 3 holder.

Có kèm file STEP để ai muốn chỉnh sửa. Mình cũng sẵn sàng chia sẻ link Onshape, nơi mình đã thêm bề rộng LED như một tham số (parameter).
