Giá treo tường cho filament AD5X

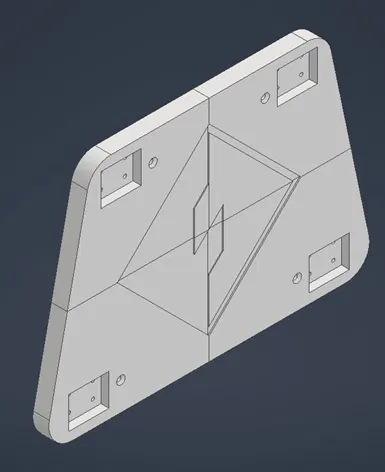

Mình thiết kế cái giá treo tường cho spool/filament này để đặt máy in sát tường hơn ở phía bên phải. Tui làm xong toàn bộ thiết kế rồi chia ra 4 phần để in. Mẫu tui chia sẻ là phiên bản dùng thực tế hơn so với cái của tui (bản đầu tiên).

Phần khớp nối được chừa độ hở 0,2mm, có thể dán keo hoặc không, vì mấy con ốc bắt lên tường sẽ siết chặt các phần lại.

Phần giá có ren được bắt vào phần giá treo tường bằng 4 con ốc (tui chơi hơi dư), loại đầu chìm 2,5 x 16mm. Trên phần này tui bắt thêm các miếng “chapinhas” nằm bên hông máy in, là chỗ đỡ các spool.

Tui cũng đăng kèm một bộ kit để sắp xếp ống PTFE, có các khúc cong riêng cho từng cuộn.

Tui sẵn sàng hỗ trợ chỉnh sửa chi tiết nào đó và nhận góp ý.

Hy vọng dự án này giúp bạn tối ưu lại layout của máy in.

Vật liệu:

16 ốc đầu chìm 2,5 x 16mm

4 tắc kê (buloong nở) và ốc để cố định lên tường; tui dùng tắc kê 6mm vì có sẵn trong nhà
