Dodgy Arcade2TV-XR Quest Controller Blank

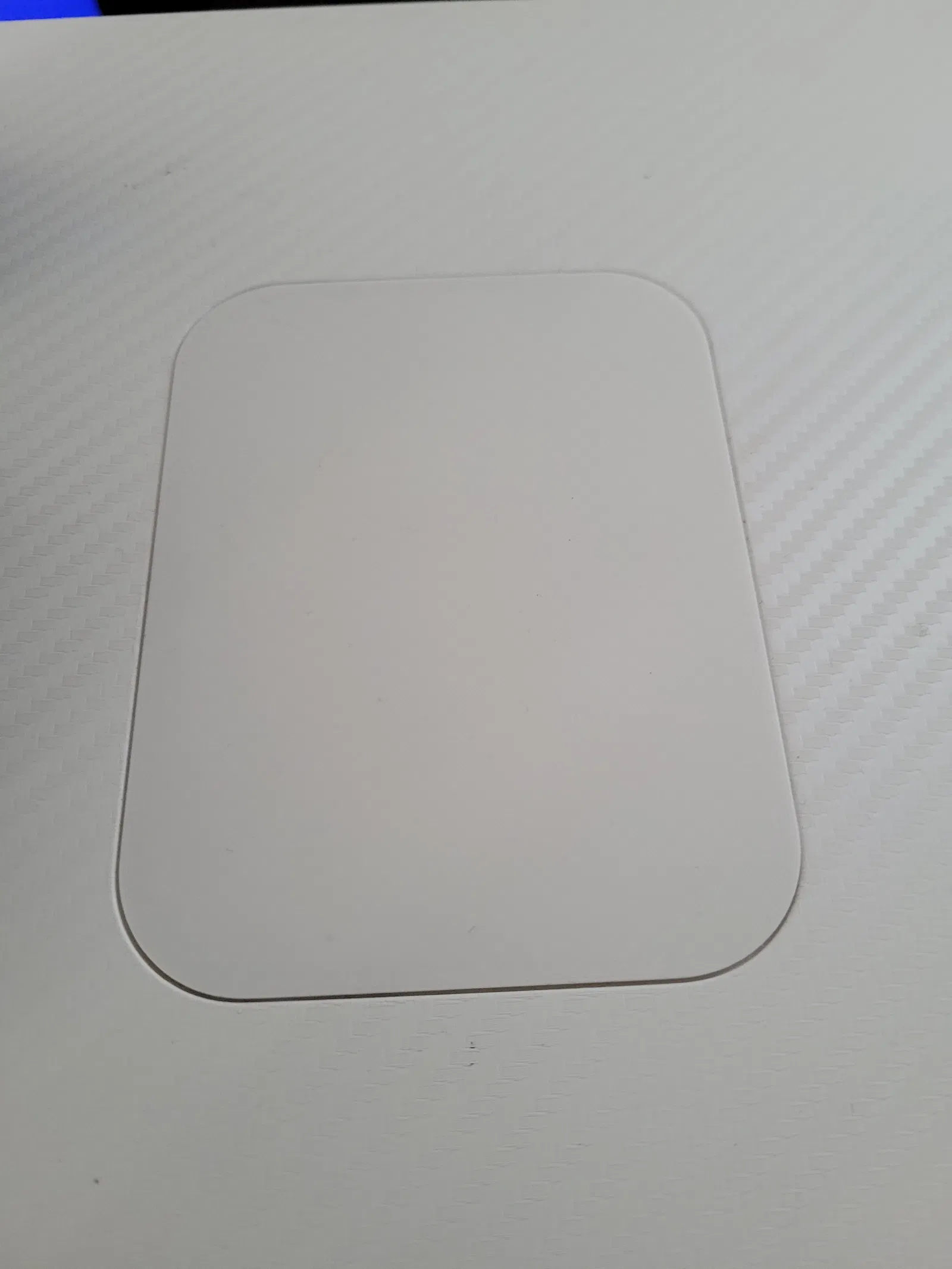

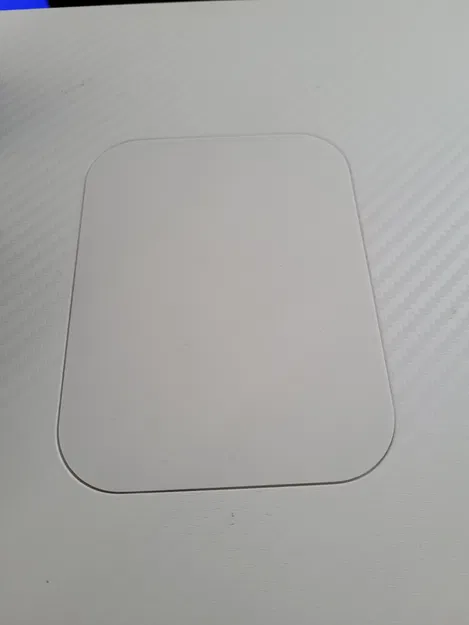

Nếu bạn không dùng Quest với chiếc X-Arcade Arcade2TV-XR của mình, hoặc bạn đã gắn thêm haptics và muốn có một cái kệ phẳng đẹp, thì in vài cái này là có ngay bề mặt phẳng xài cho đã.

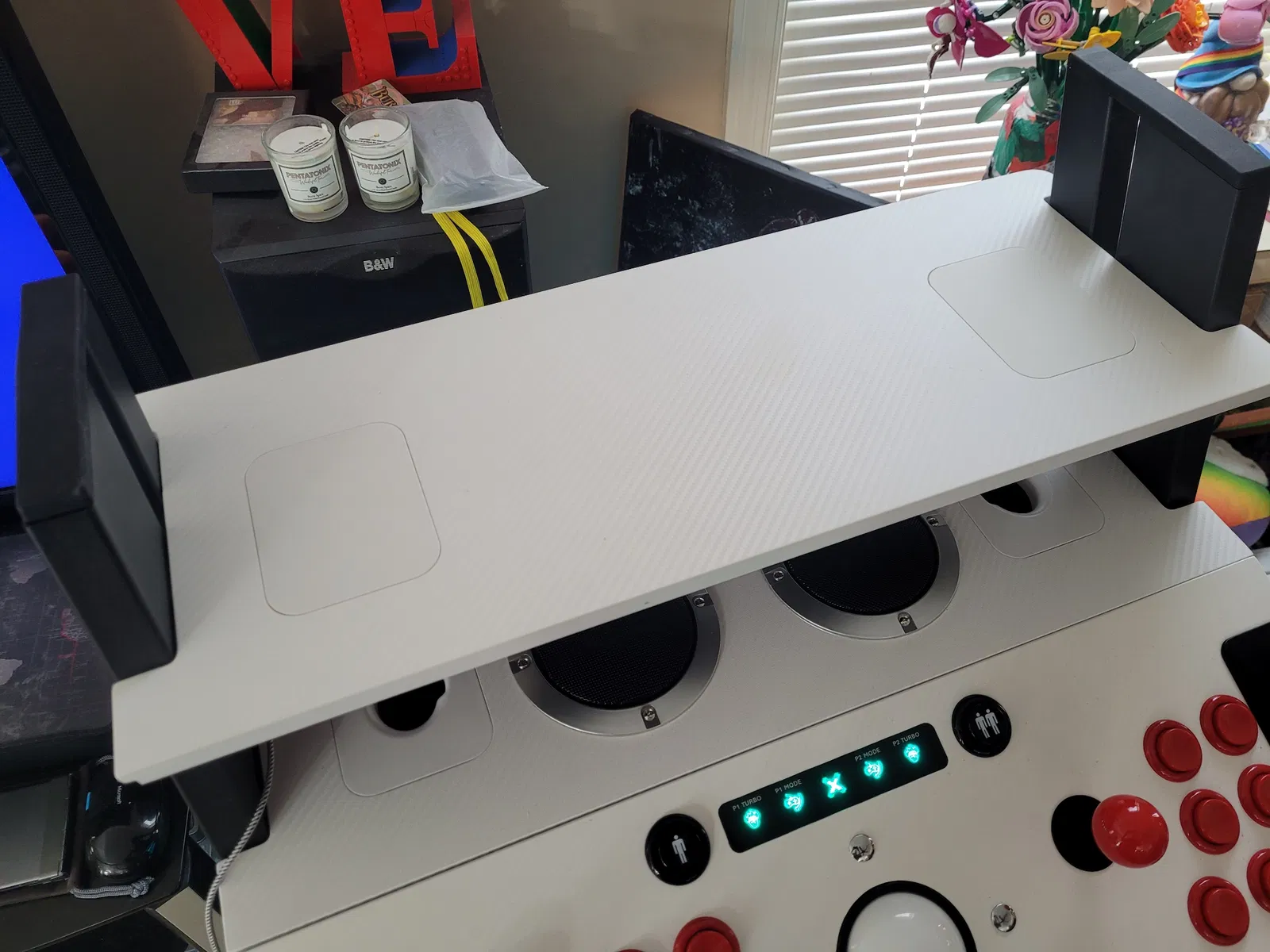

Lưu ý: gắn thấp như mình chụp trong hình sẽ làm ảnh hưởng tới việc sync vị trí với Quest. Vẫn xài được, nhưng lúc sync vị trí bạn sẽ phải ngồi xuống hoặc cúi người để controller hiện rõ hoàn toàn. Nếu đặt kệ cao hơn thì đỡ hơn, nhưng kiểu gì kệ cũng sẽ hiện trong XR. Muốn mixed reality thì bạn phải tháo cái kệ ra.

Hướng dẫn: (Không phải lỗi của mình nếu bạn làm bể nha)

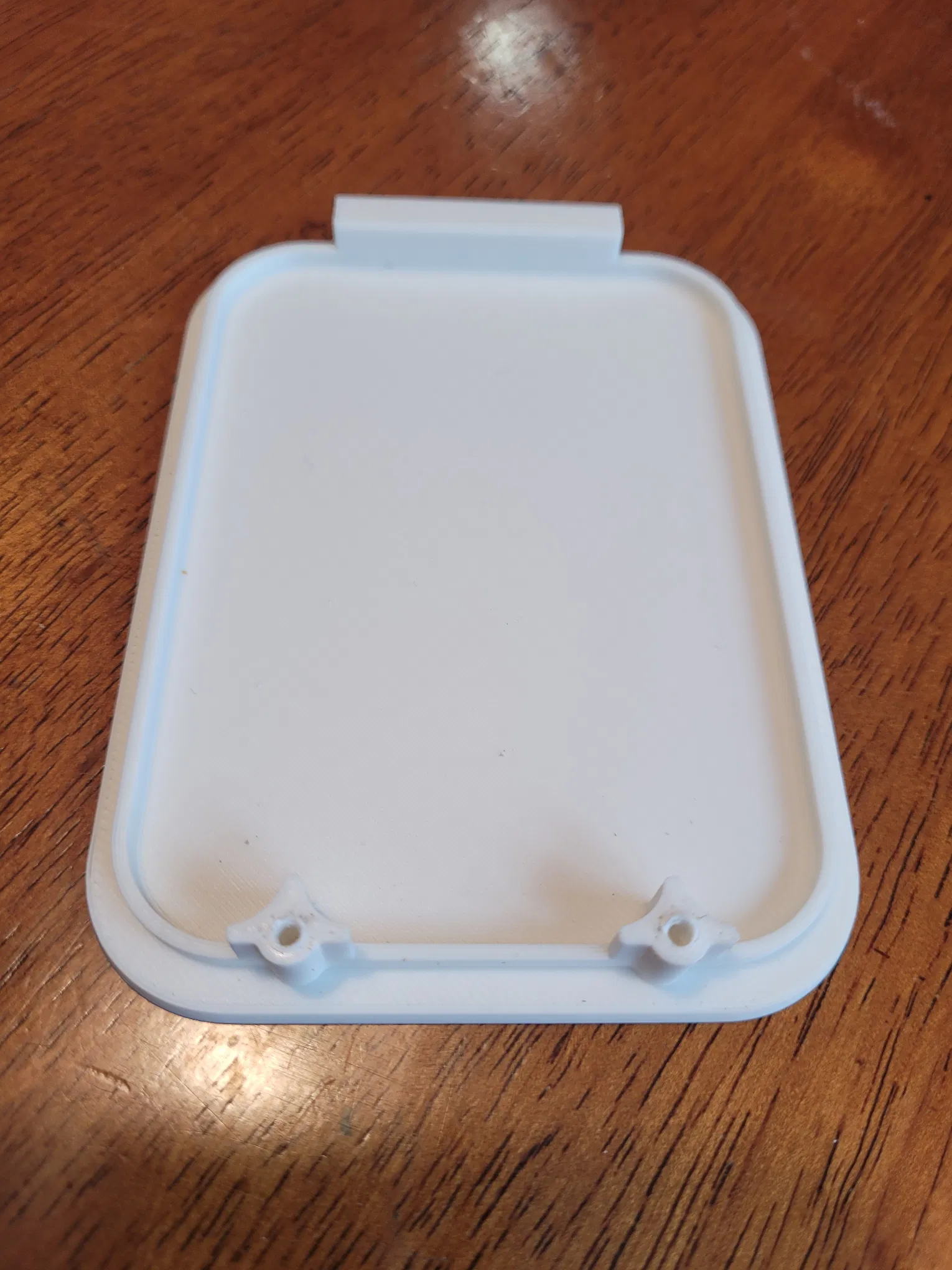

• In 2 miếng blank kèm supports. Mình đã bỏ ký hiệu L/R trên bản gốc nên miếng blank dùng được cho cả hai bên.

• Bạn sẽ cần tua vít Philips, và nếu bạn có cái stand thì cần thêm lục giác 4mm hoặc 5/32". (Có một cây lục giác giấu dưới Arcade2TV.)

• Rút hết mọi thứ đang cắm vào Arcade2TV.

• Tháo nắp trên. Mình làm cẩn thận nên tháo được mà không cần gỡ controller khỏi stand. Có 3 con ốc phía sau và mỗi bên 1 con. Ốc hai bên nằm dưới rail guides nếu bạn có stand. Bạn phải tháo 2 con ốc lục giác ở mỗi rail guide và nhấc guide ra mới tới được mấy con ốc đó. Nhớ để ý mấy cái lò xo nằm dưới guide nữa.

• Xếp/đặt phần nắp trên sao cho bạn luồn được tay vào mặt dưới mà không làm căng hay kéo dây.

• Tháo 2 khung cradle của Quest controller. Mỗi khung có 2 con ốc ở một bên kèm 2 cái washer. Bên còn lại chỉ gài vào (không có ốc). Nếu bạn chỉ lật ngược cái nắp trên rồi tựa vào stand như mình làm, thì cẩn thận đừng để rớt ốc vào trong Arcade2TV.

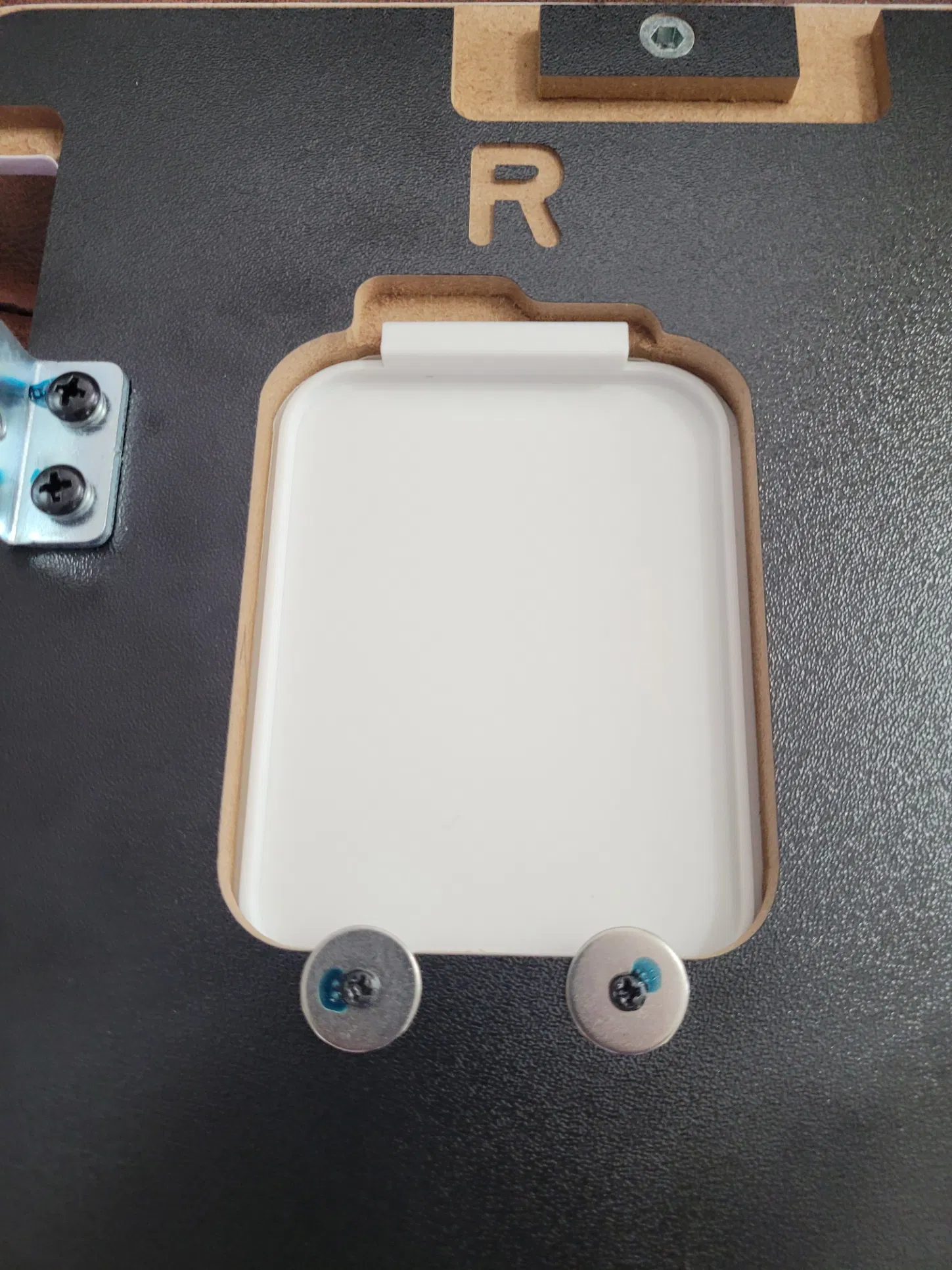

• Thay bằng các miếng blank rồi bắt lại bằng 2 con ốc và washer cho mỗi bên. Đừng siết quá chặt, không là bạn sẽ làm bể cái trụ bắt ốc (screw boss) ở giữa các lớp in.

• Gắn lại nắp trên và các side rail guides (nếu có). 3 con ốc phía sau, mỗi bên 1 con, và mỗi rail guide có 2 con ốc lục giác cùng 2 cái lò xo.

P.S. Tiện nói luôn, khen X-Arcade cái vụ thiết kế modular nên làm dự án này nhẹ nhàng hẳn.
