Máy phát điện tay quay

Cập nhật: 2019-07-06-Đã tải lên tất cả các phần theo định hướng tốt nhất để in dễ dàng.

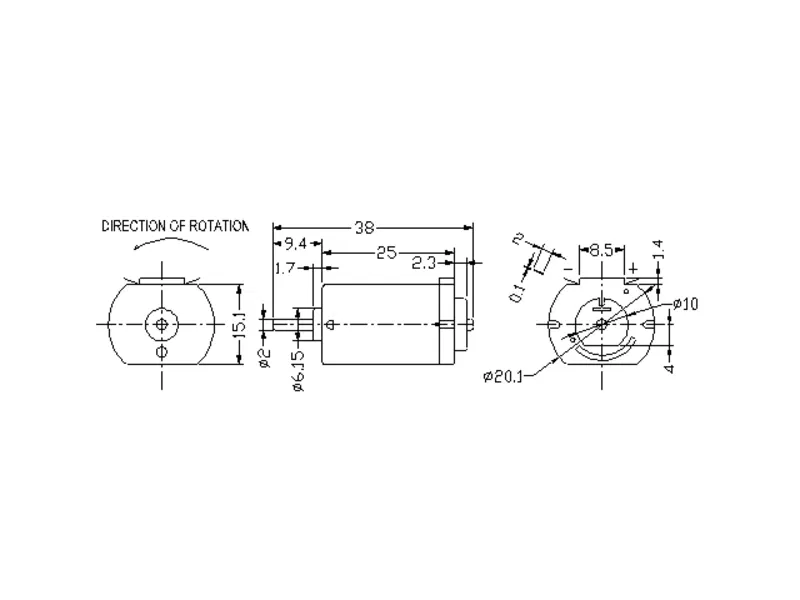

CẬP NHẬT: 2019-07-09-Đã sửa một lỗ hổng trên thiết bị động cơ gốc. Đã thêm một giá treo và một thiết bị động cơ cho một động cơ mặt phẳng (kích thước được thêm vào dưới dạng hình ảnh). Không chắc tất cả các phiên bản của động cơ này có phù hợp hay không, vui lòng liên kết nếu bạn tìm thấy một số phiên bản hoạt động.

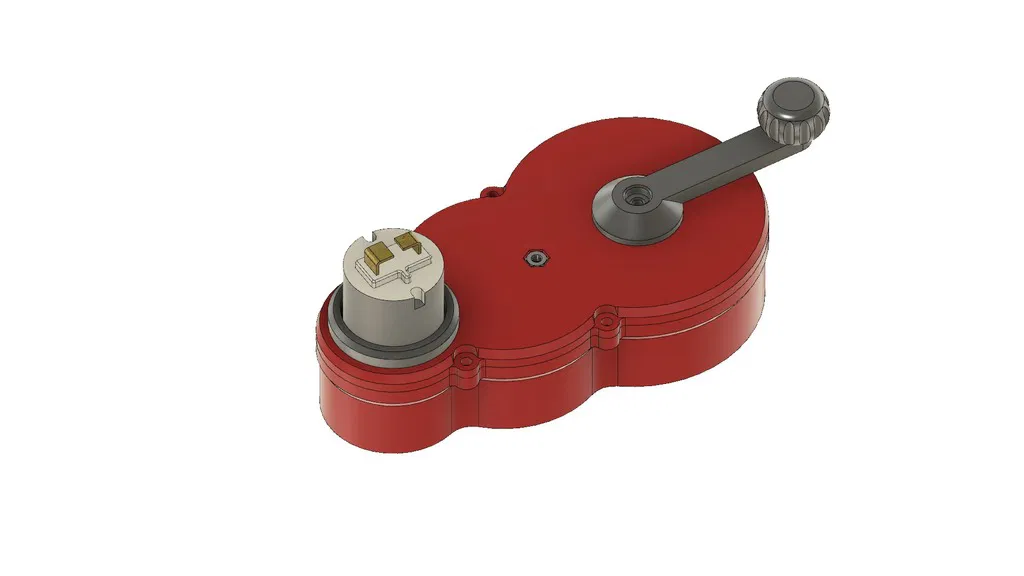

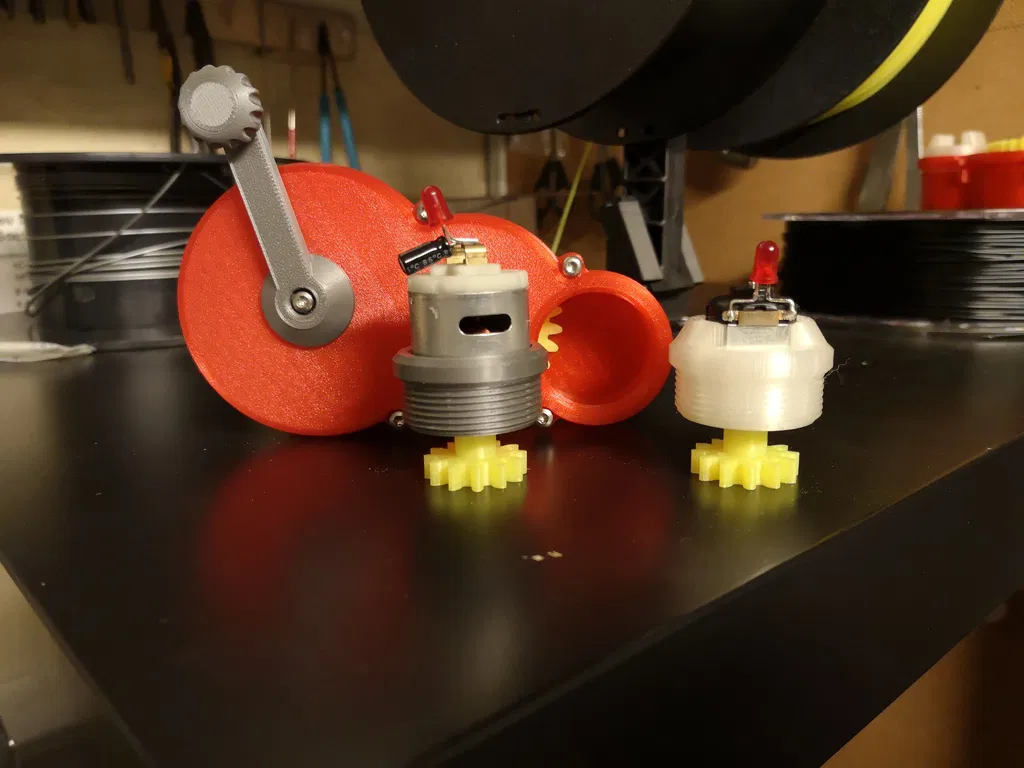

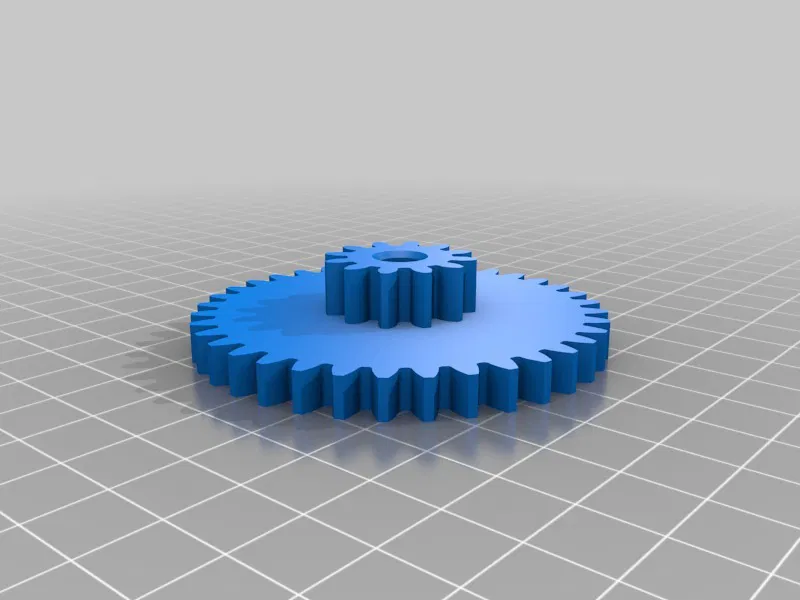

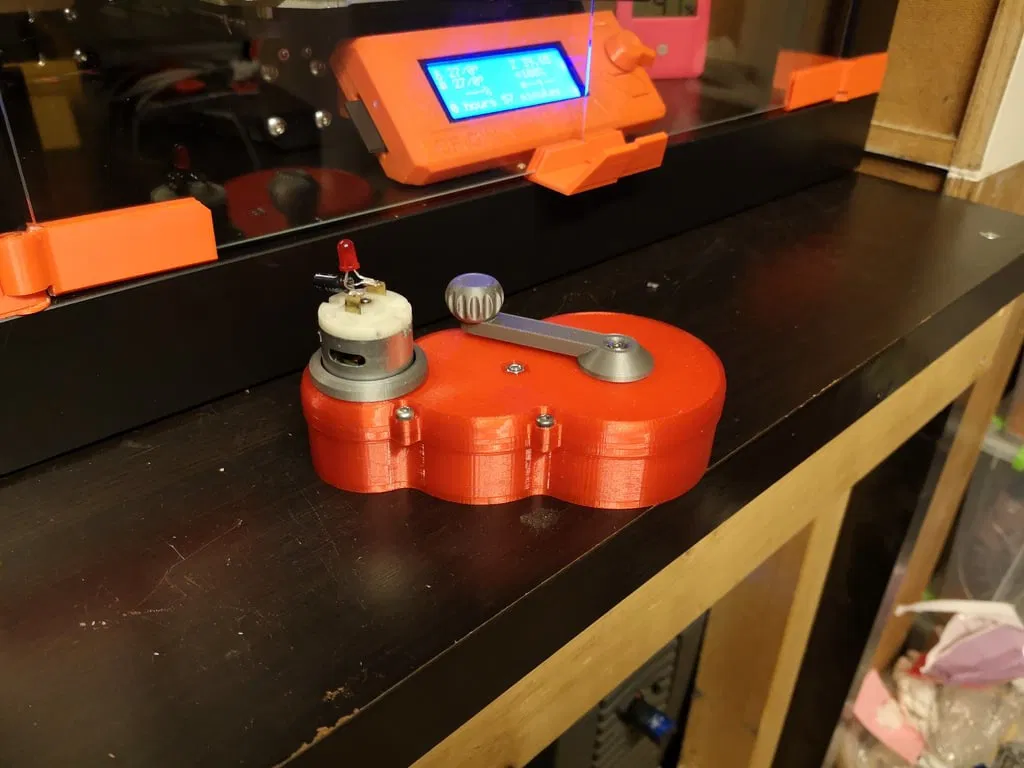

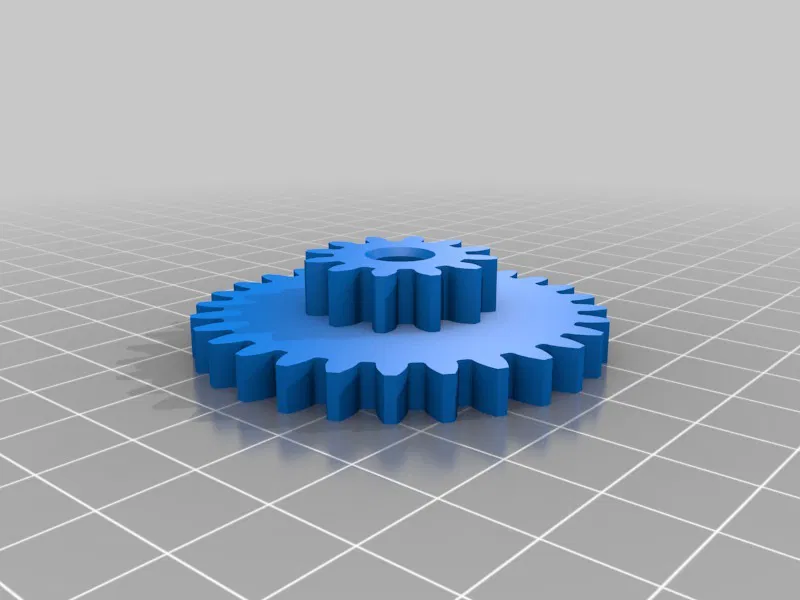

Một máy phát điện tay có thể in 3D được thiết kế chỉ để cho con tôi suy nghĩ về những điều có thể làm. Tôi đã thiết kế cái này xung quanh một động cơ 12V DC từ máy bơm chất lỏng flusher cửa sổ và nó được chuyển đến ~ 1: 29,16.

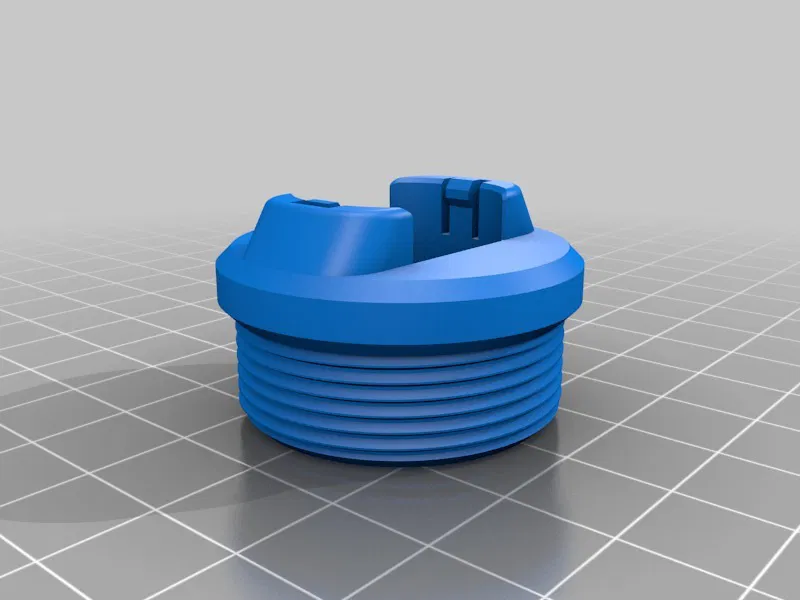

Giá treo động cơ được thiết kế cho một động cơ có thân tròn với đường kính bên ngoài là 27,6 mm và hai lỗ lắp M2,5 với CC 16 mm. Trục động cơ có đường kính 2,3 mm. Giá treo có thể được sửa đổi để phù hợp với động cơ khác :)

Tôi đã in tất cả các phần bằng PLA và ngoại trừ các phần in, bạn cũng sẽ cần những phần sau:

3x m3 đai ốc

1x M3x20

1x M3x12

3x M3x10

4x m3x8

• ốc vít để gắn động cơ bạn chọn

Tôi có thể thêm thông tin theo ý nghĩa sau.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 mk3s

bè:

Không

Hỗ trợ:

Có

Độ phân giải:

0.15

infill:

20%

Dải: Clas Ohlsons Pla Hỗn hợp

Ghi chú:

được in với 4 perimit. Các bộ phận chỉ cần hỗ trợ dưới lỗ ốc vít/hạt.

Thể loại: Điện tử
