Bộ dẫn hướng lưỡi cho máy cưa băng Beaver 3300

Tác giả agmcmll

Lượt tải
2
Lượt coi
56

File 4 1,1 MB

  • Printable-blade-guide-beaver-3300_-_back-bearing-holder_1770847171.stlSTL · 127,5 KB
  • Printable-blade-guide-beaver-3300_-_back-bearing-holder_1770847172.stepSTEP · 84,6 KB
  • Printable-blade-guide-beaver-3300_-_body_1770847178.stepSTEP · 318,5 KB
  • Printable-blade-guide-beaver-3300-body_1770847179.stlSTL · 547,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#216164
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

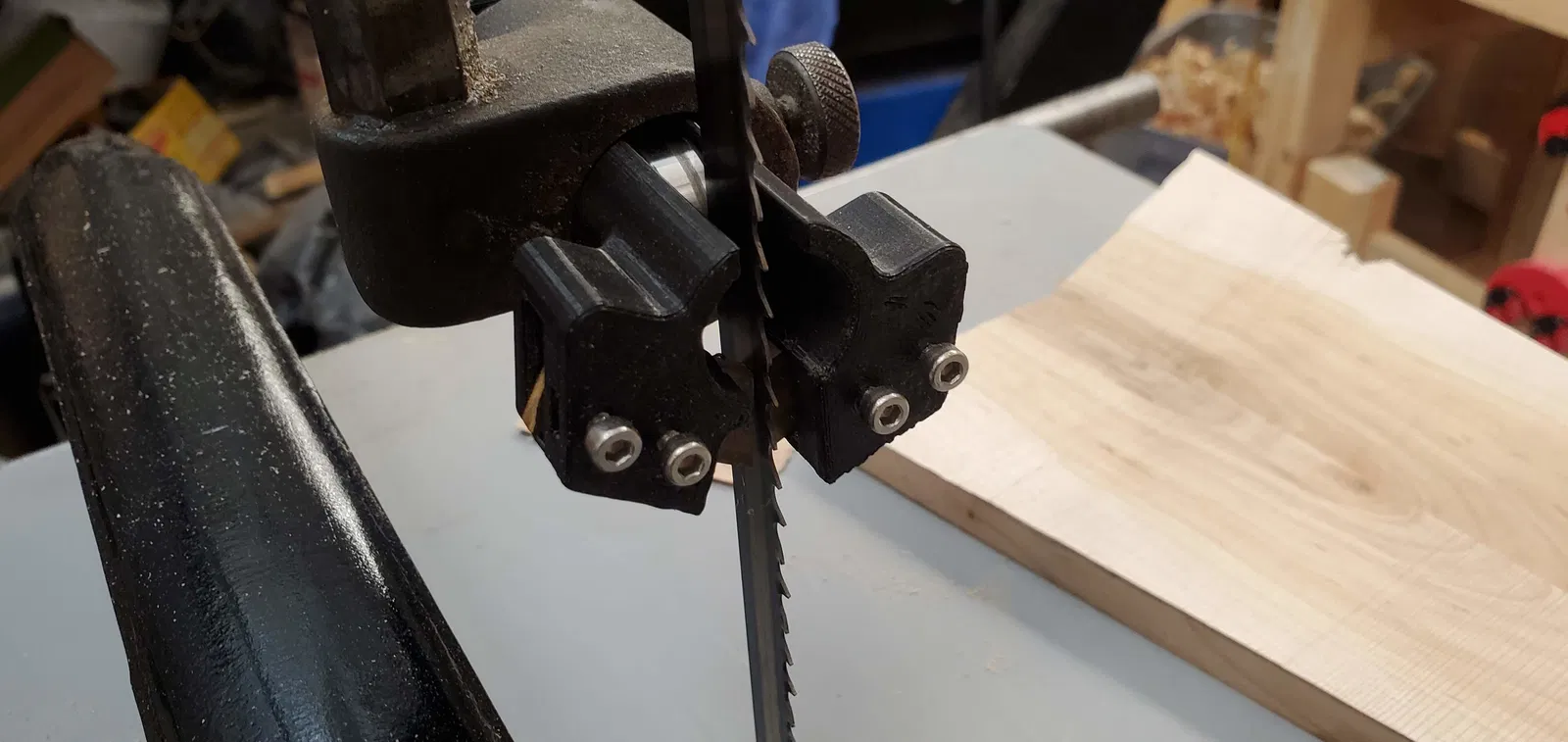

Bộ dẫn hướng lưỡi trên và dưới của cái máy cưa băng đời xưa này (khoảng thập niên 1950) là giống y chang nhau, mà đồ thay thế thì khó kiếm, với lại thiết kế nếu đem đi gia công (machine) thì hơi khoai, nên mình làm một bản in được. Mình in cái này bằng PETG và dùng vòng bi 608 làm back guide. Phần dẫn hướng hai bên (lateral guides) mình dùng các miếng thanh đồng dẹt (brass flat bar), còn đồ zin thì là thép tôi (hardened steel).

Mình in không cần supports, nhưng có phải vệ sinh/chà dọn chút ở các rãnh (slots) của lateral guides.

PETG dùng với mình là ổn, dù mà có vật liệu cứng hơn thì sẽ ngon hơn. Cách nó lắp vào cụm máy không cho phép tăng thêm vật liệu trong thiết kế, nên mình phải giữ đúng kích thước như chi tiết kim loại. Vì vậy lateral guides có hơi flex một chút, nhưng nếu setup máy cưa đúng thì mấy cái guide này gần như không cần chạm vào lưỡi, nên mình thấy hiệu năng không bị ảnh hưởng gì đáng kể.

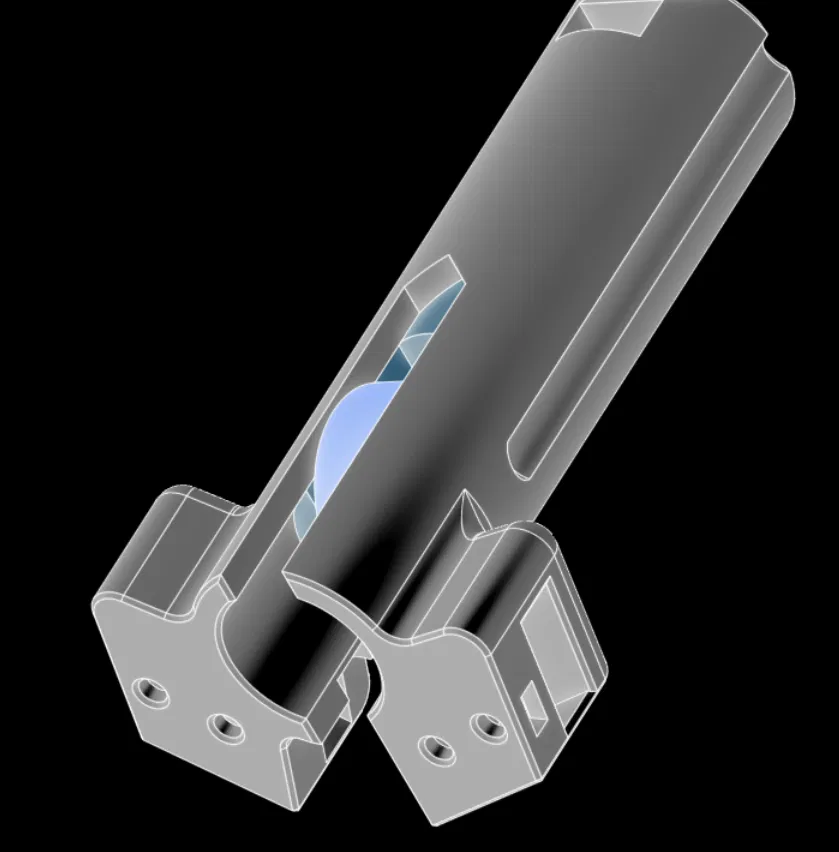

Thiết kế dùng nut bắt giữ (captured nuts) và ốc M3 để kẹp lateral guides, tương tự như mấy con vít hãm (setscrews) trên chi tiết kim loại nguyên bản. Ở phía sau có một captured nut để dùng bulông 1/4"-20 chỉnh vị trí của vòng bi back guide. Nếu bạn cần bản tương đương hệ mét thì mình có thể làm phiên bản M6, hoặc bạn tự chỉnh thiết kế (có kèm file STEP).

Cần một đoạn ty 8mm ngắn (hoặc cắt từ một con bulông) để làm trục (axle) cho vòng bi 608. (Mình nghĩ chi tiết zin dùng vòng bi hệ inch, cỡ 7/8" OD và 5/16" ID. Mình không có loại đó, và vòng bi 608 thì khá gần. Mình đã lắp 608 vào cái bộ dẫn hướng kim loại còn lại để thay cái vòng bi zin bị kẹt, và lắp vẫn ổn.)
