Adapter PVS Nachtmahr cho J-arm
Adapter J-arm do mình thiết kế để dùng với bộ helmet mount hiện có. Chi tiết này dời lỗ gắn ra 20mm và nghiêng 45°, giúp canh optic thẳng hơn và eyecup áp sát mặt. In với mặt chamfer đặt xuống build plate.
Mô tả

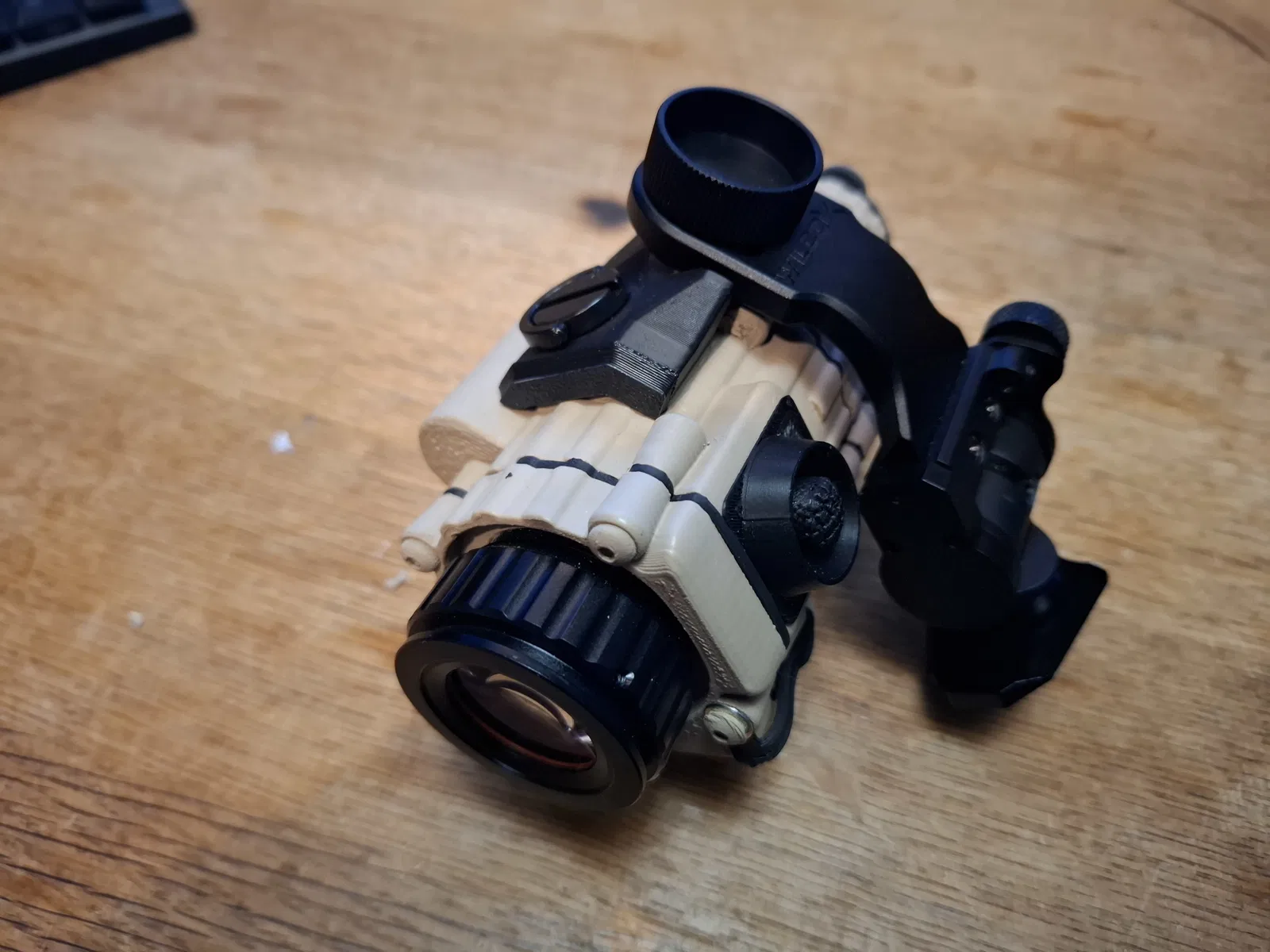

Mình làm một cái adapter cho J-arm để xài được với J-arm và ngàm gắn nón (helmet mount) mà mình đang có:

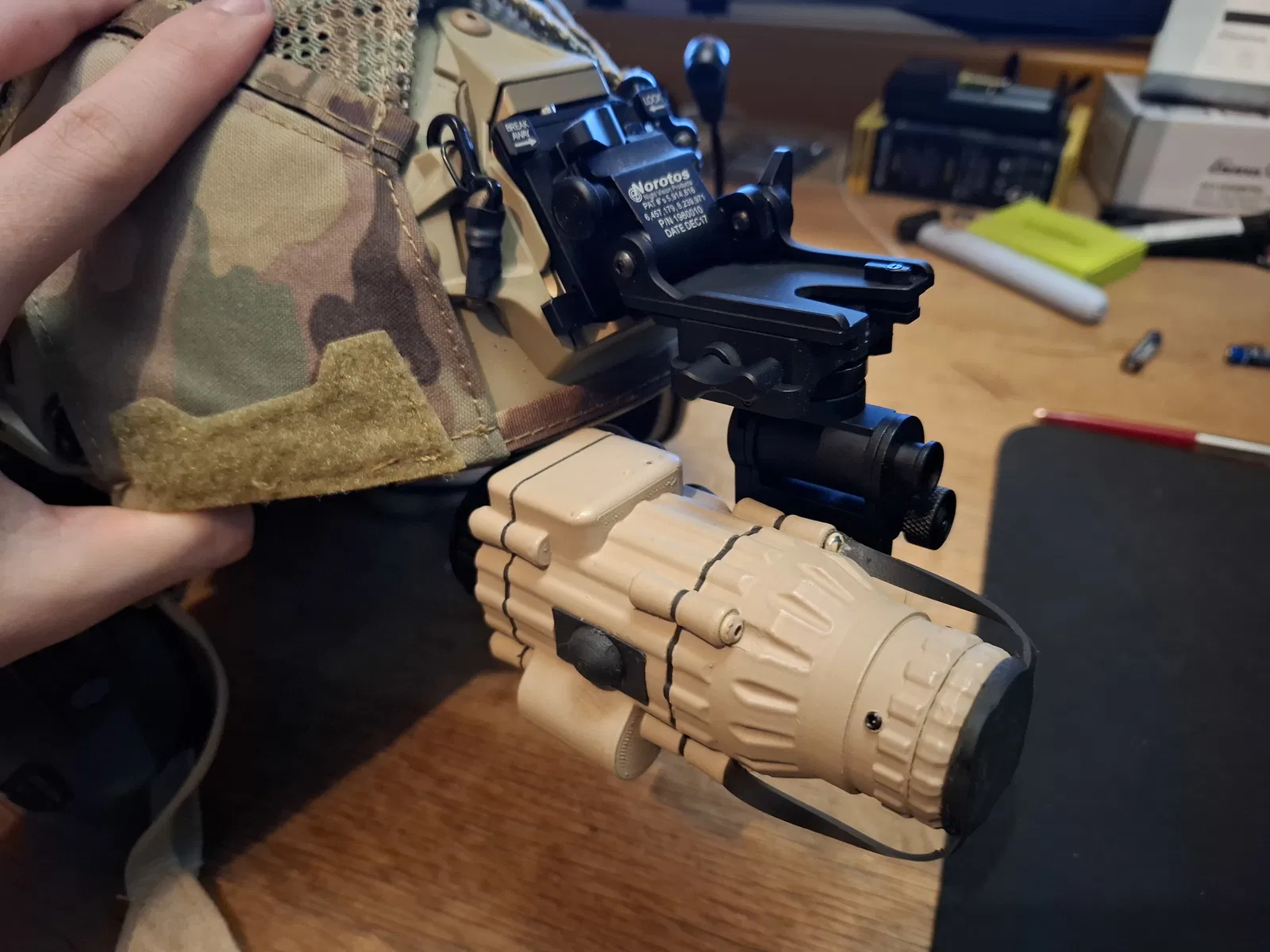

Nó đưa lỗ bắt (mounting hole) ra ngoài thêm 20mm, và nghiêng 45 độ. Với mình thì nhờ vậy mình canh được optic để màn hình không bị nghiêng, và eyecup cũng áp được sát vào mặt.

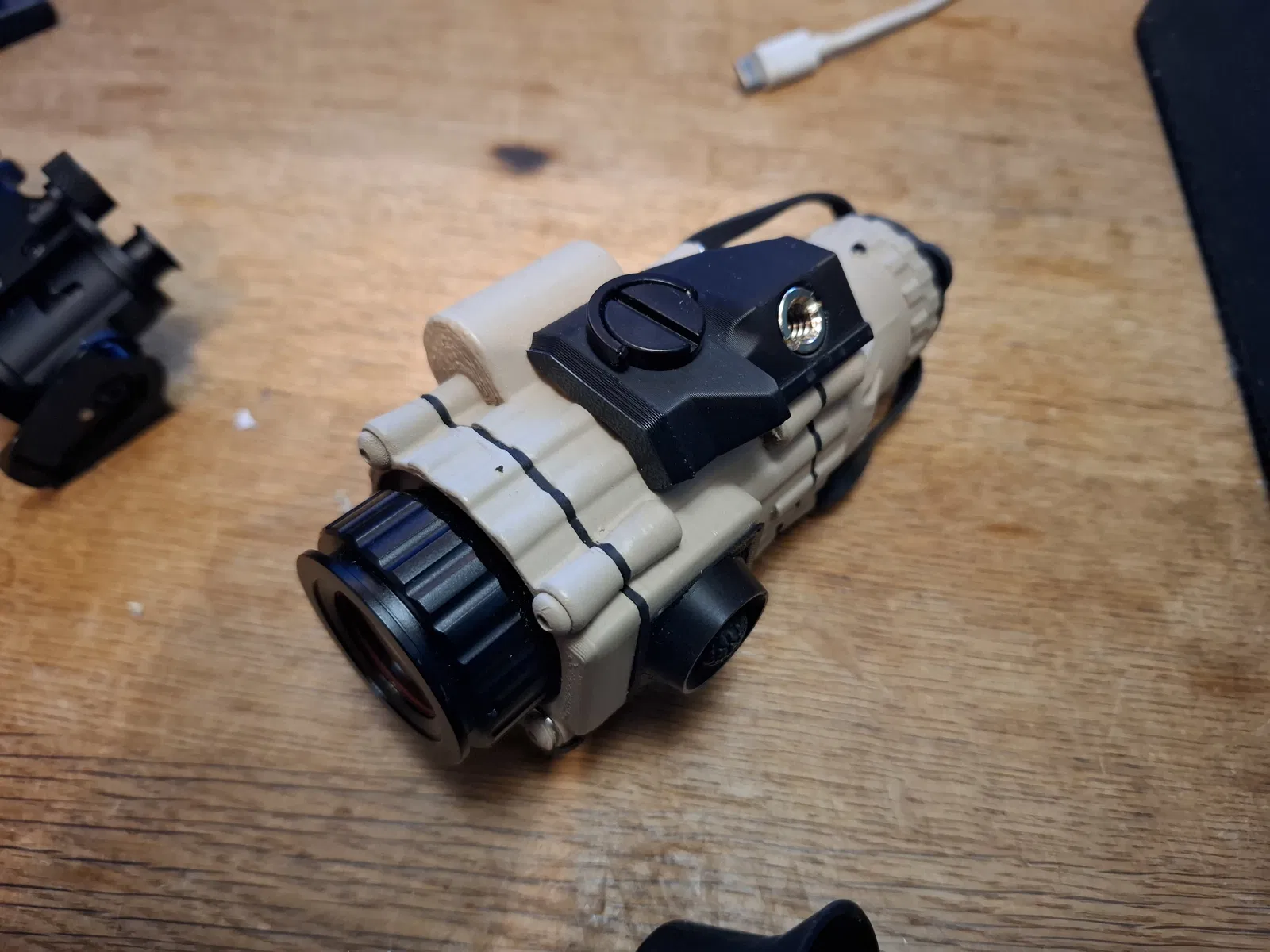

Mình dùng một trong các screw insert mà bạn cũng cần cho Nachtmahr, kèm với một con ốc camera 1/4 inch để bắt adapter vào đúng điểm gắn zin, kiểu như cái này:
https://www.cameranu.nl/p424614/caruba-1-4-metal-screw-met-d-ring-zwart
In với mặt có chamfer úp xuống build plate.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
