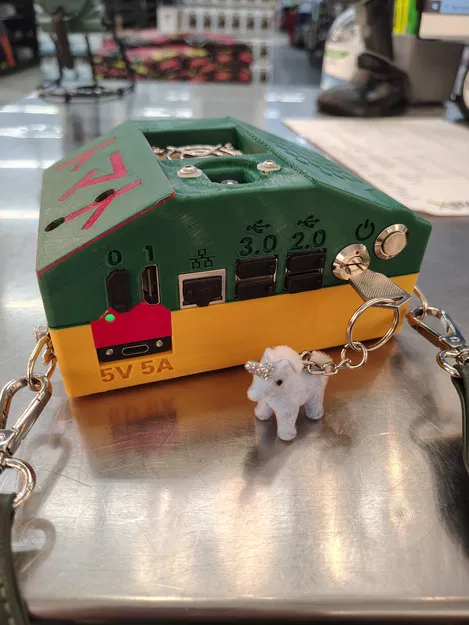

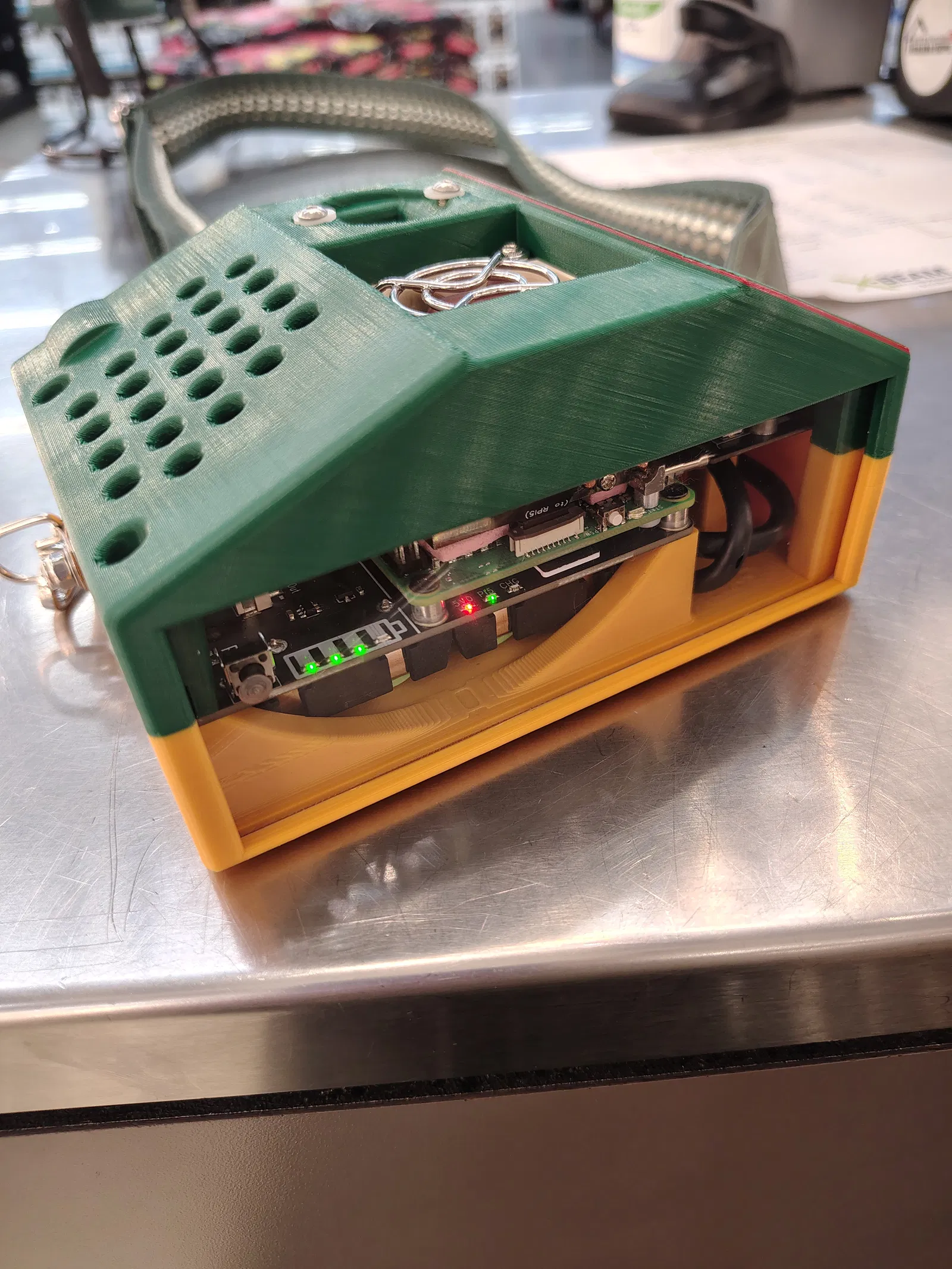

Vỏ Cyberdeck Đeo Người cho Raspberry Pi 5

Có thắc mắc gì thì cứ comment hoặc nhắn mình nha!! :)

Dự án này coi như đã đóng lại phần lớn, nhưng mình vẫn sẵn sàng nhận góp ý nếu ai có ý hay!

Ingredients:

• Raspberry Pi 5 (khuyên dùng 8GB hoặc 16GB nhưng bản nào cũng lắp được, tùy nhu cầu sử dụng)

• Geekworm X1202

• Pin 18650 x4 tương thích với X1202 (loại không protected)

• 52Pi EP-0246

• M.2 NVMe 2230/2242 tương thích với EP-0246

• Geeekpi Ultra thin Ice tower cooler

• Arducam Hawkeye (mình nghĩ camera Pi nào có footprint v1 hoặc v2 đều vừa)

• Mặt kính đồng hồ 24.5x1mm

• Nút nhấn momentary đường kính 12mm

• Công tắc có khóa (keyed switch) đường kính 12mm

• Đầu JST XH2.54-2p kèm dây (connector with leads)

• Dây 24g dài 10cm

• Usb-c panel mount extender

• Lưới che quạt (fan grill) 40mm

• Tấm acrylic 1.85x5.18x.1in (cần canh/chỉnh thủ công khi lắp)

3d printed (mình dùng PLA+ nhưng đa số filament cứng/cứng vững đều ổn)

• "Top" -x1

• "Bottom" -x1

• "Plug" -x1

Hardware:

Stainless steel

Metric Cap Heads

• M2.5x25 -x5

• M2.5x20 -x2

• Long đền M2.5 -x7

• M3x16 -x2

• M3x6 -x2 (mình dùng loại button hex caps)

Hex Cap

• M4x16 -x2

• Long đền bản lớn (fender washer) M4 -x2

• Long đền phẳng (flat washer) M4 -x2

• Đai ốc nylock M4 -x2

Other materials:

• Vít gỗ đầu chìm #2x1/4in mạ kẽm -x5

• Long đền nylon #6 -x2

• Insert đồng heat-set M2.5 -x5

• Insert đồng heat-set M3 -x2

• Móc treo tranh dạng D-ring 1 lỗ -x2 (lỗ phải vừa bulông M4; nếu không thì dùng cách khác để gắn dây đeo vai)

Optional:

• Noctua NF-A4x10 5v PWM 4pin -x1

• JST-SH 1.25mm 4pin -x1

• M2.5x12 hoặc M2.5x10 -x4 để bắt quạt mới

• đệm dán (adhesive bumpers) cho mặt đáy

• Keo nến (hot glue) để lấp lỗ trên miếng "Plug"

• có thể dùng kiểu dây đàn guitar nếu bạn gắn guitar buttons ở hông thay vì D-rings; mình chưa test cái này

Làm theo hướng dẫn trong các ảnh chụp màn hình để gắn các phần hardware bằng đồng và inox đúng vị trí.

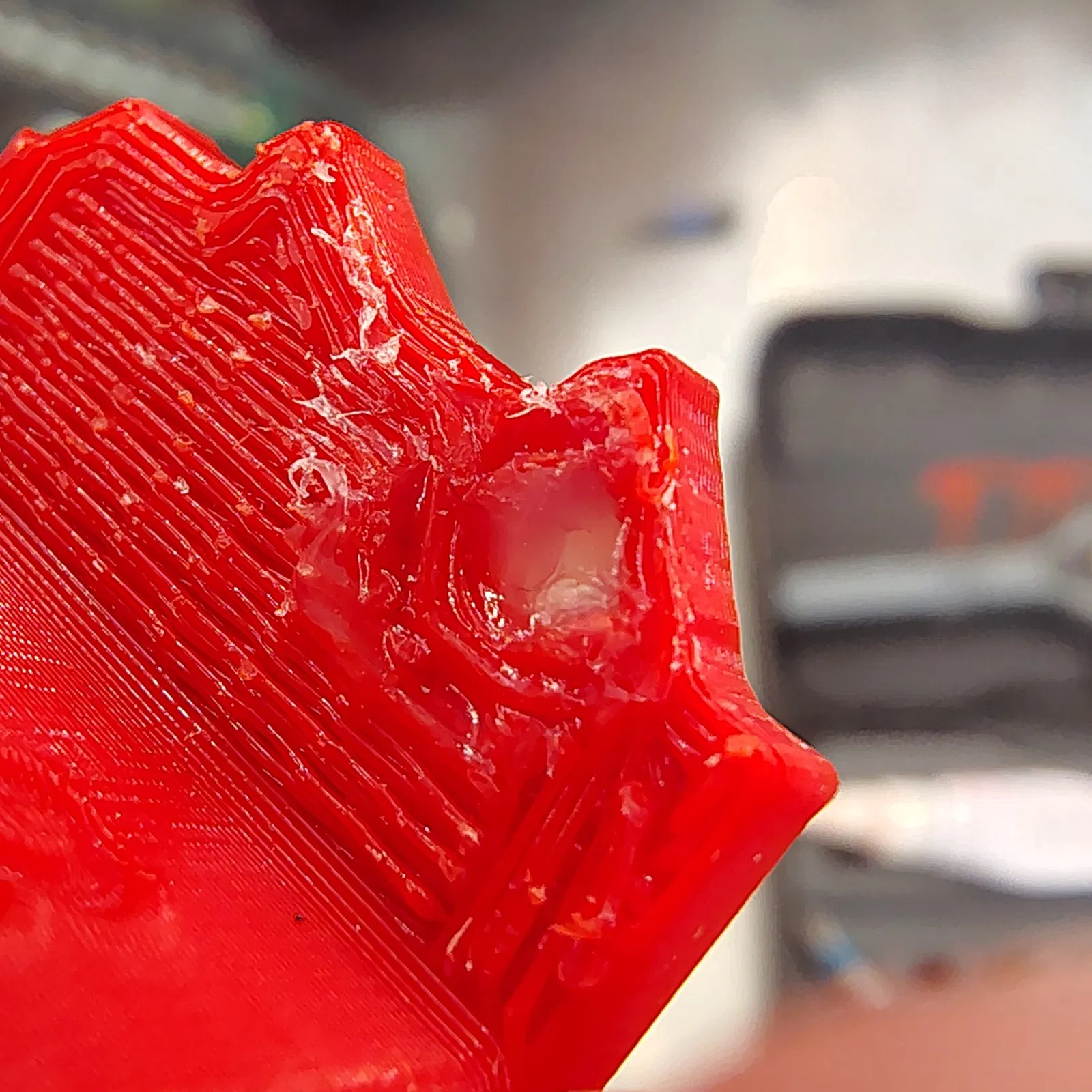

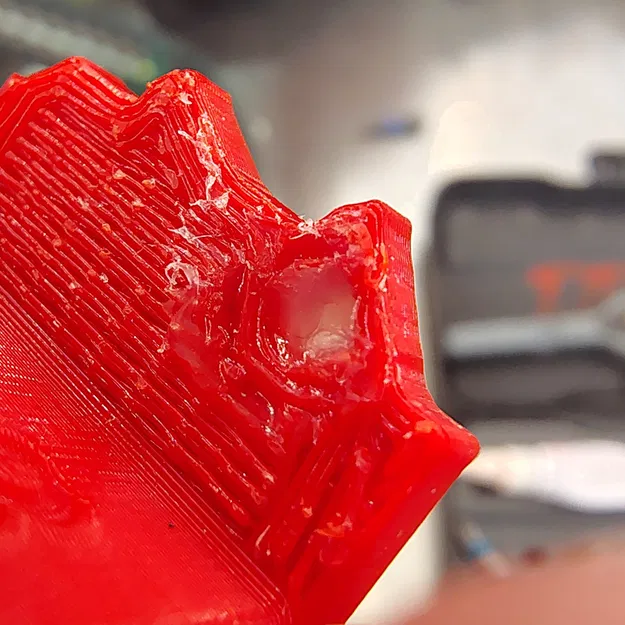

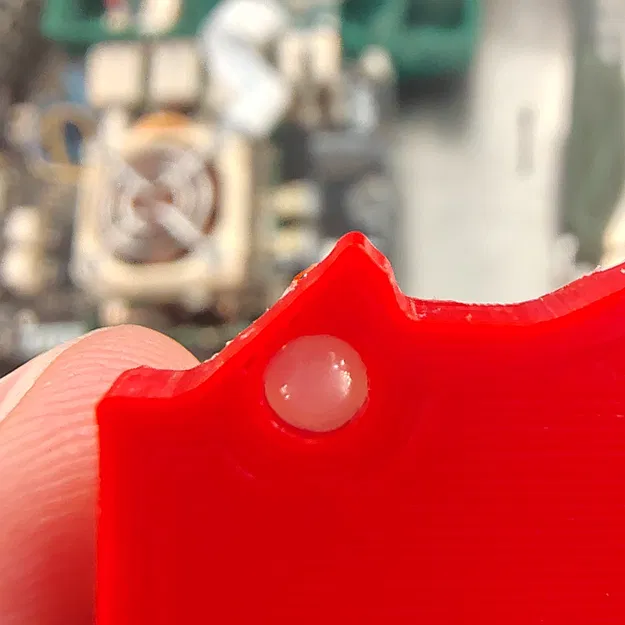

Tip: Chấm một ít keo nến vào phía sau lỗ trên miếng "Plug" và chờ nguội nhẹ, rồi đẩy "Plug" vào lỗ để keo được lấp đều thành một cục đồng nhất, dùng như bộ khuếch tán (diffuser) cho đèn nguồn trên EP-0246.

Làm theo hướng dẫn của X1202, ice tower và EP-0246 để ráp Pi5 lại với nhau. Tốt nhất là gắn cáp ribbon của camera trước khi lắp heatsink, nhưng lắp sau vẫn làm được.

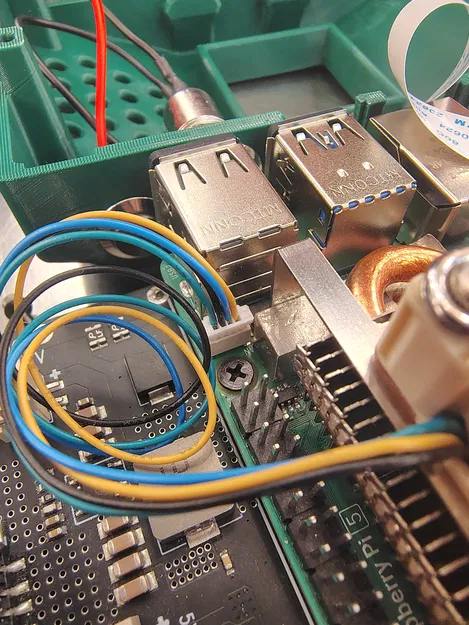

Tip: Nếu bạn dùng quạt hãng khác (third party fan), bạn sẽ cần đổi đầu connector sang JST-SH 1.25mm 4pin. Loại này khá “khó chiều”, mình phải làm vài lần mới được. Tùy tay mỗi người, nhưng mình đi dây màu cho Noctua theo thứ tự từ trái qua phải là green-black-blue-yellow. Mình không chắc có “đúng chuẩn” không nhưng tới giờ vẫn chạy ổn.

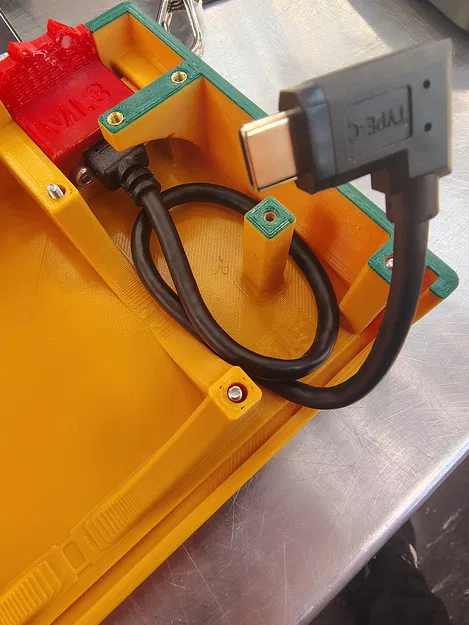

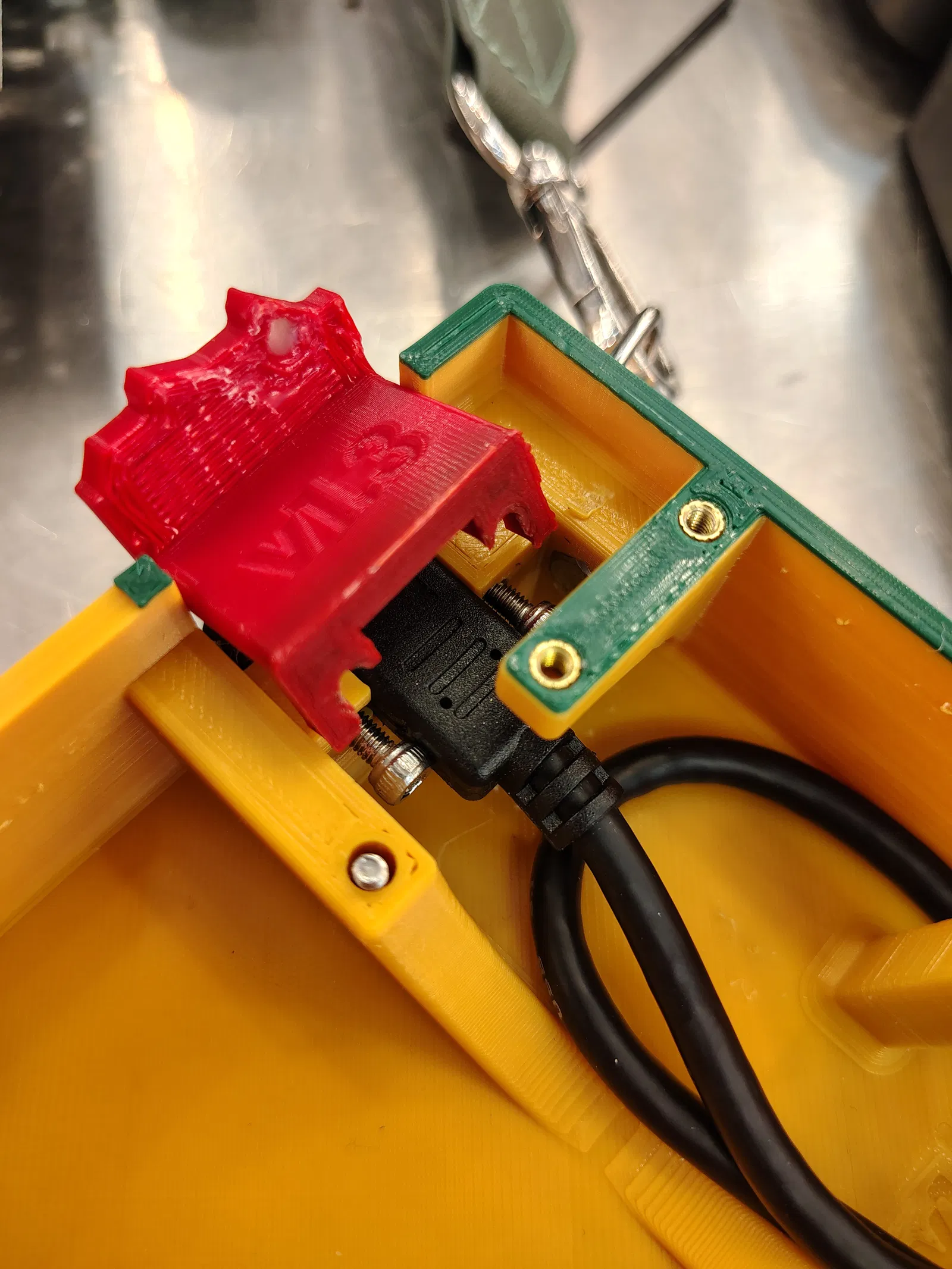

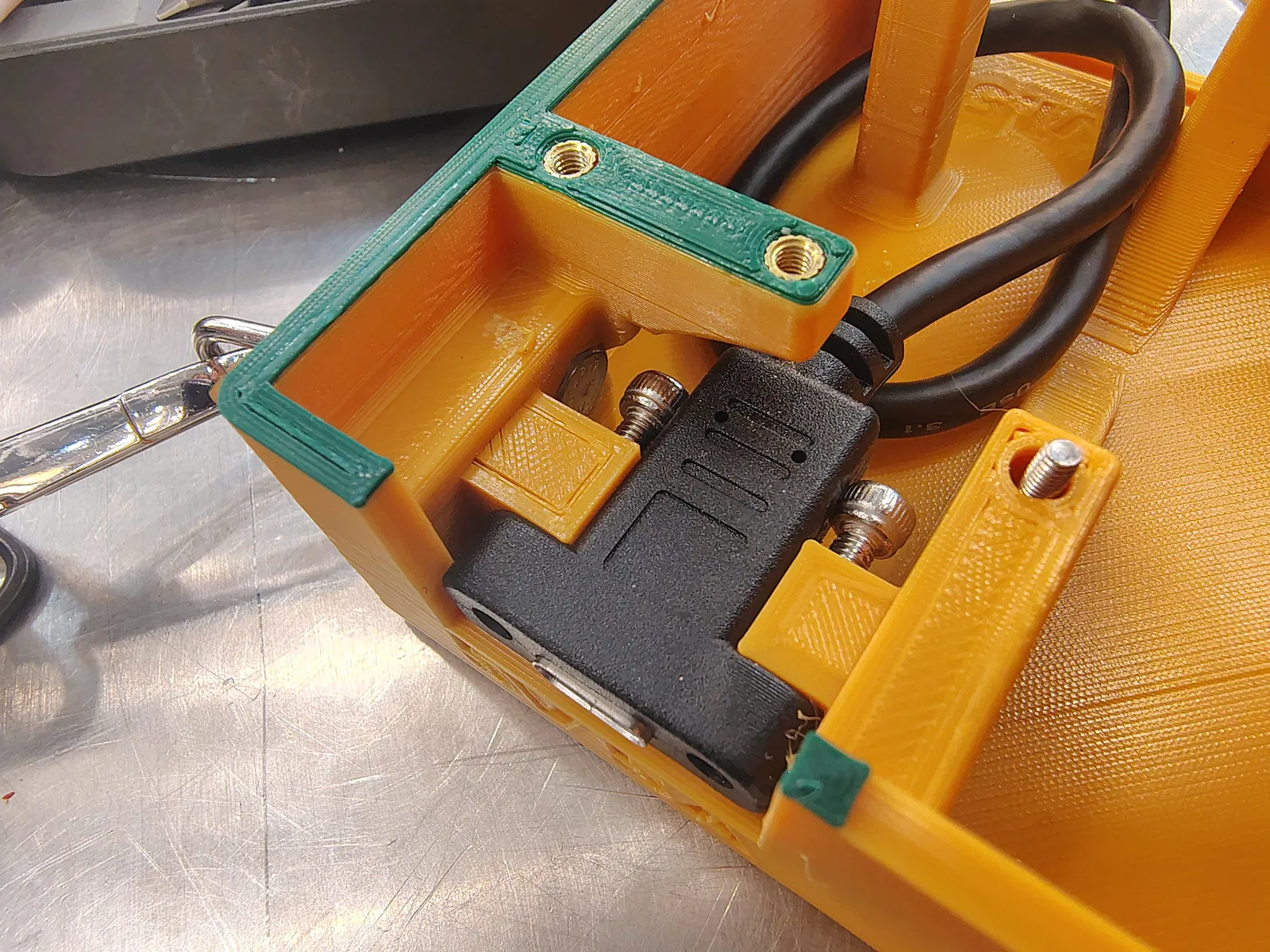

Luồn usb-c panel mount extension vào đúng khe tương ứng trên phần "Bottom". Trượt miếng "Plug" vào phủ lên phía trên và siết 2 vít mũ lục giác (cap head) M3x16 từ mặt sau xuyên vào "Plug" và vào phần ren của usb-c extension. Quấn sợi cord vòng quanh trụ đỡ NVMe như hình.

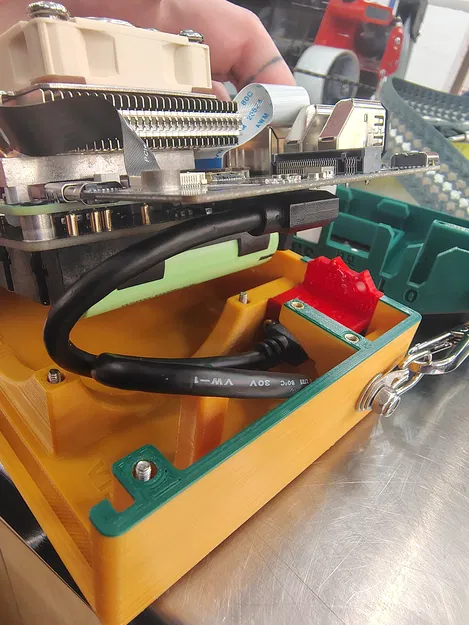

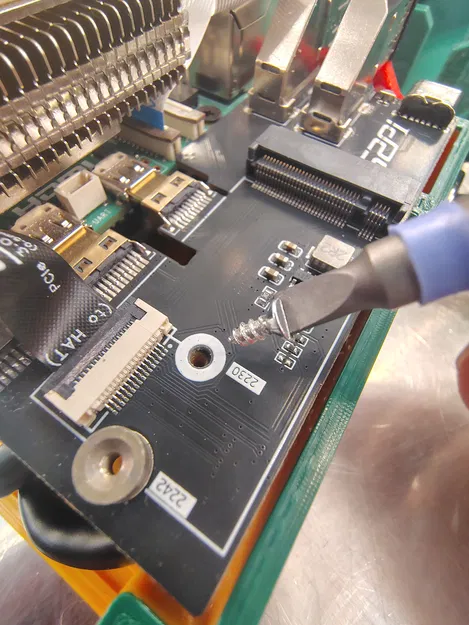

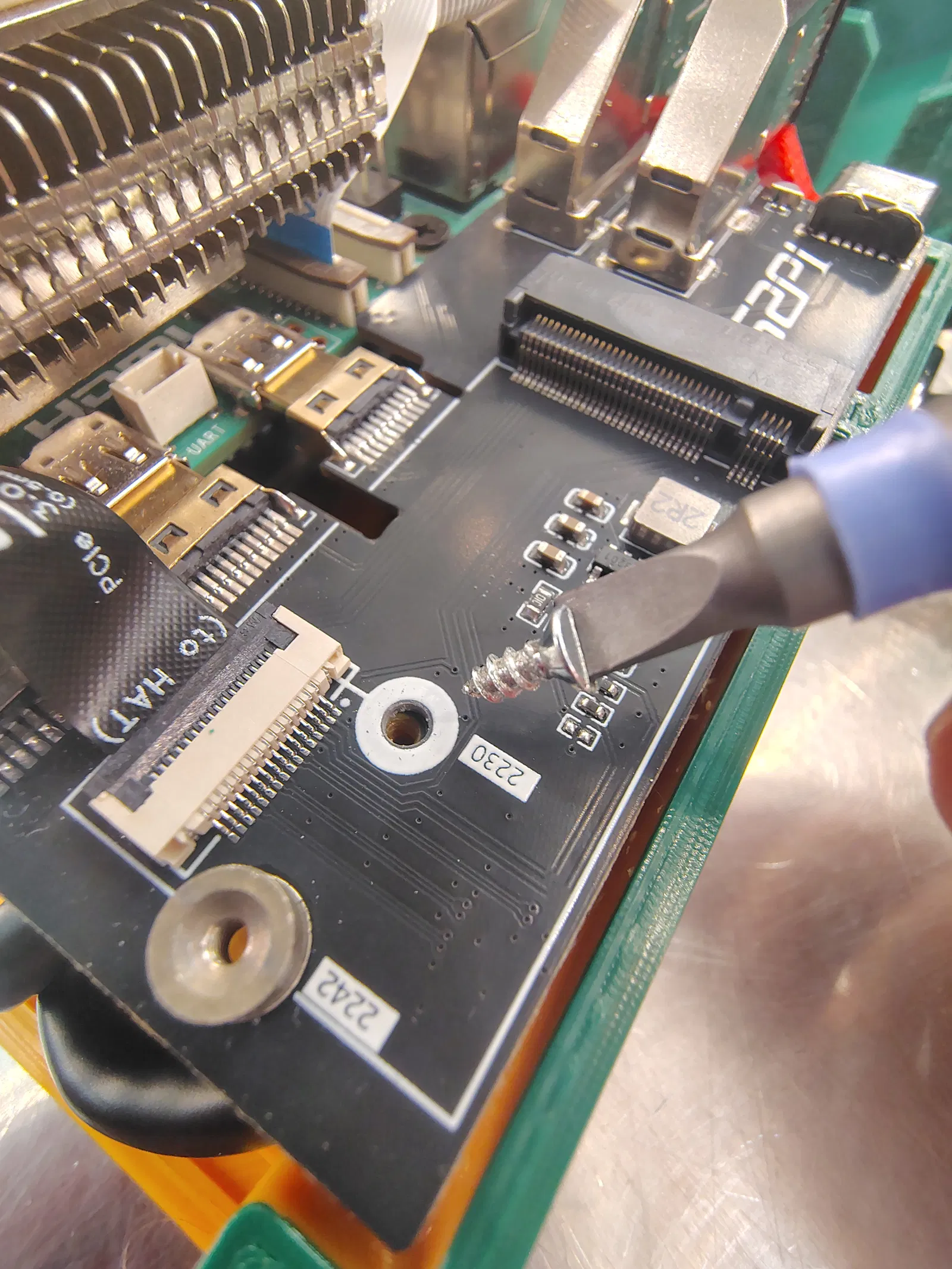

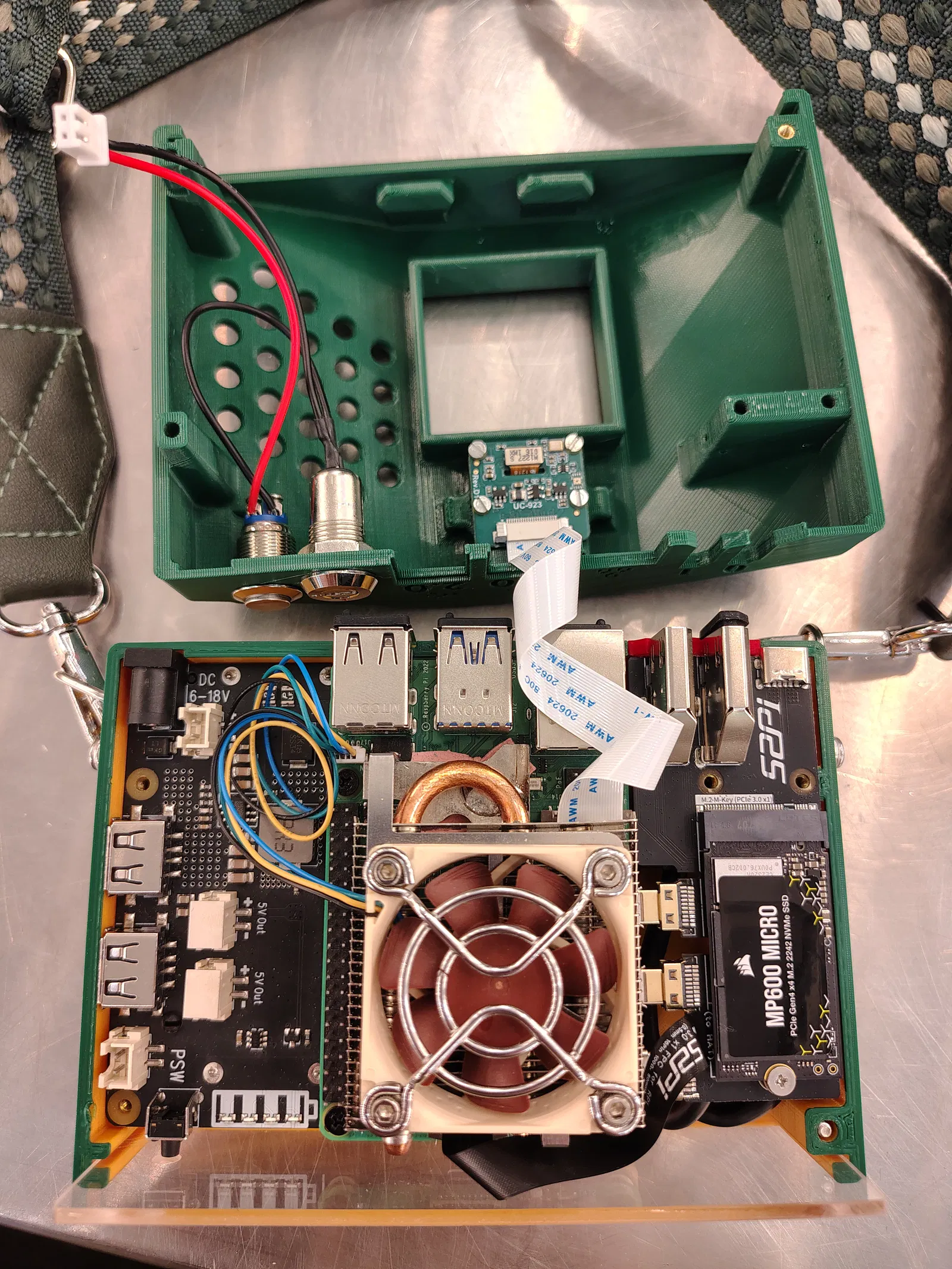

Đặt cụm này vào trong "Bottom" và cắm usb extension vào cổng nguồn của X1202, rồi siết 2 vít cap head M2.5x25 ở mặt đáy của "Bottom" vào các insert ren trên X1202. Tiếp theo, bắt một vít #2x1/4 vào lỗ phụ trên EP-0246, rồi lắp thẻ 2242 lên trên. Nếu bạn dùng thẻ 2230 thì bỏ qua bước này và lắp thẻ theo cách bình thường.

Module camera chỉ lắp vào "Top" theo đúng 1 chiều để các lỗ thẳng hàng, dùng 4 vít #2x1/4 để cố định chắc chắn.

Nút nhấn momentary, công tắc có khóa và dây JST pigtail được ráp thành hình tam giác, với đoạn dây 10cm làm một cạnh của mạch, rồi lắp vào "Top". Cẩn thận đừng lắp sai thứ tự vì hai công tắc sẽ cần phải tháo ra kiểu gì đó mới nhét vừa, hoặc phải lắp trực tiếp tại chỗ (assembled in situ). Gắn cáp ribbon của camera vào module camera. Bạn có thể phải xoay/đảo vài vòng trên ribbon để nó nằm gọn. Tự cân nhắc rủi ro vì ribbon khá mong manh nếu bị kẹp hoặc bẻ gập. Cắm đầu JST của cụm công tắc nguồn vào đúng cổng tương ứng trên X1202, rồi đặt "Top" vào toàn bộ cụm, chú ý vị trí dây nguồn và cáp ribbon camera. Siết 4 vít M2.5 ở mặt trên của cụm và 1 con ở góc mặt dưới của cụm.

Đặt mặt kính đồng hồ vào phần rãnh lõm phía trên ống kính camera và dùng long đền nylon với bulông M3x6 để giữ. Miếng này cũng dễ bể nên nhớ đừng siết quá tay.

Tip: Dán một ít băng keo sửa điện thoại () dưới mặt kính có thể là ý hay, nhưng không dán cũng vẫn dùng bình thường.

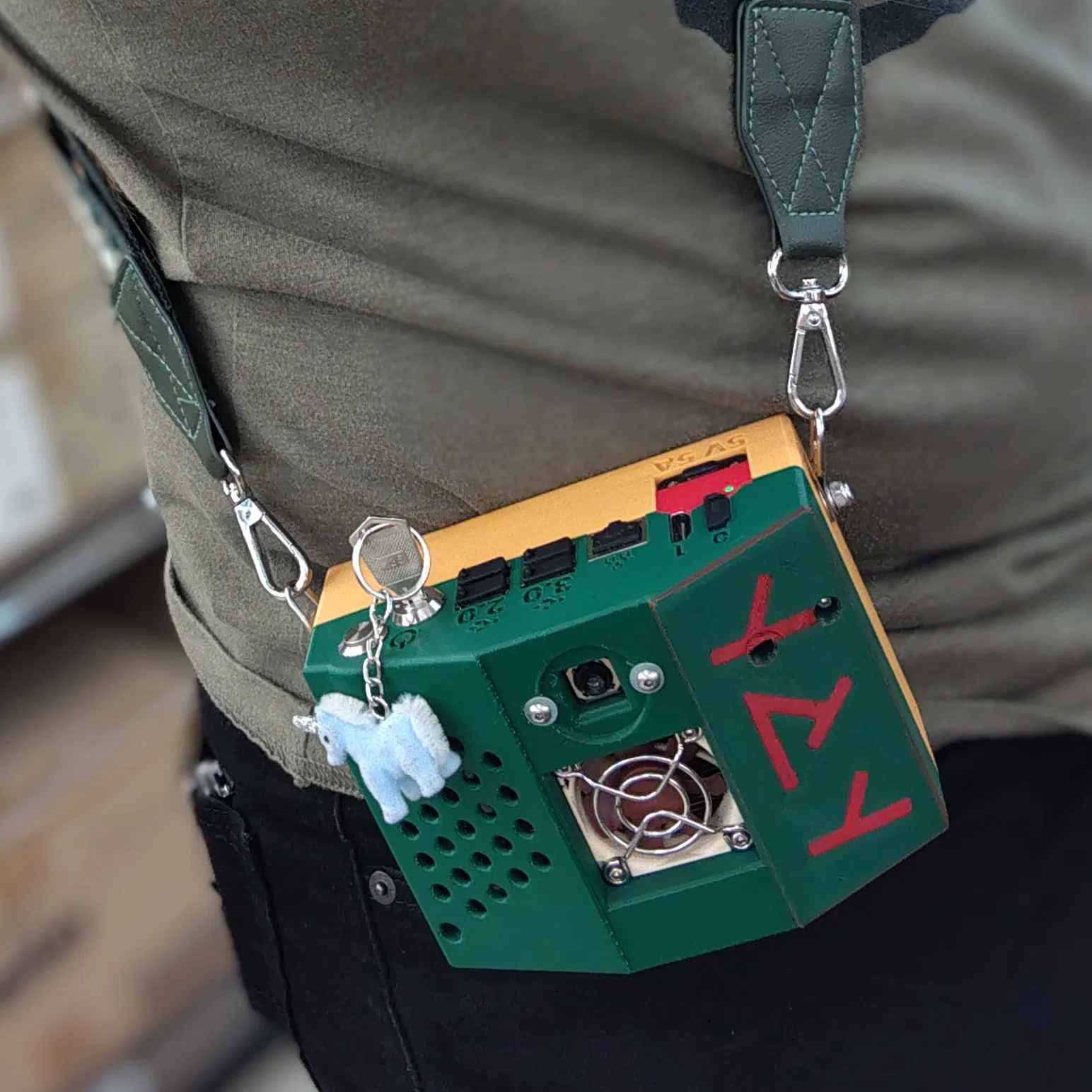

Lần lượt xỏ [long đền bản lớn M4 (fender washer), d-ring, long đền phẳng M4 (flat washer), và đai ốc M4 nylock] vào các bulông M4 hex cap đang thò ra hai bên của "Bottom".

Tip: Dán thêm adhesive bumpers dưới đáy vỏ giúp khỏi trượt, nhưng không bắt buộc.

Chữ トマト trên "Top" là để tri ân Edward trong Cowboy Bebop. Máy tính của cô ấy làm từ đồ phế liệu, còn cái case là thùng cà chua và có nhãn ở bên hông. Có thể sau này mình sẽ phát hành bản trơn (blank) không có chữ.
