PK's Take On VM's Macro Bàn phím

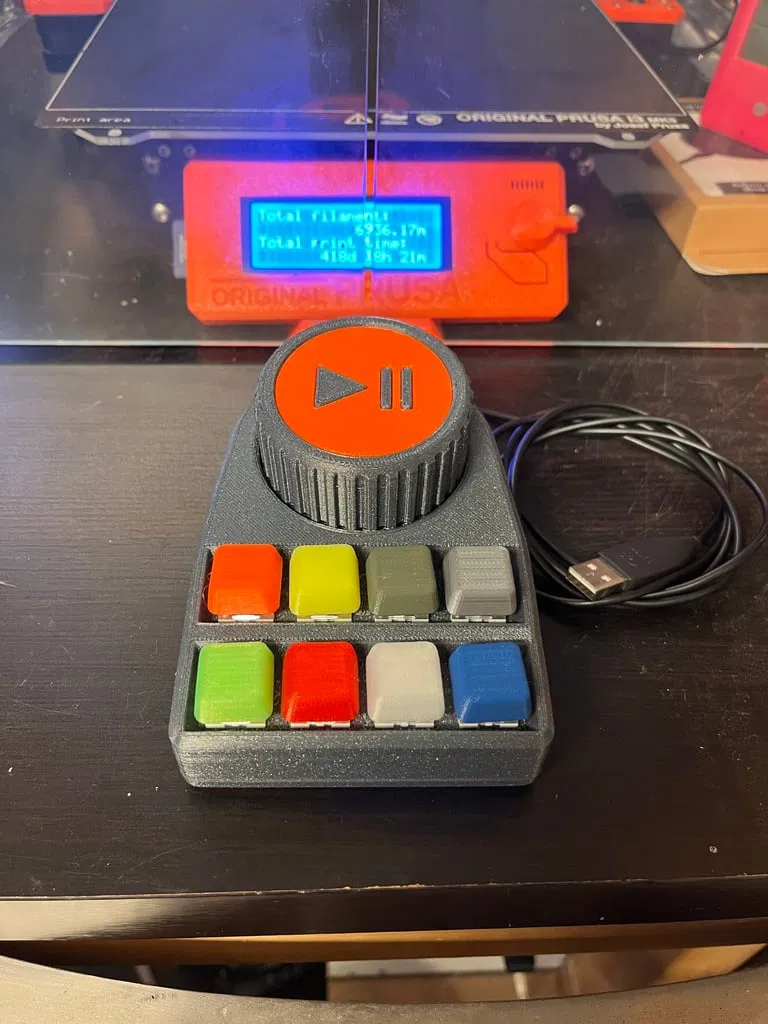

Đây là bàn phím macro của VM

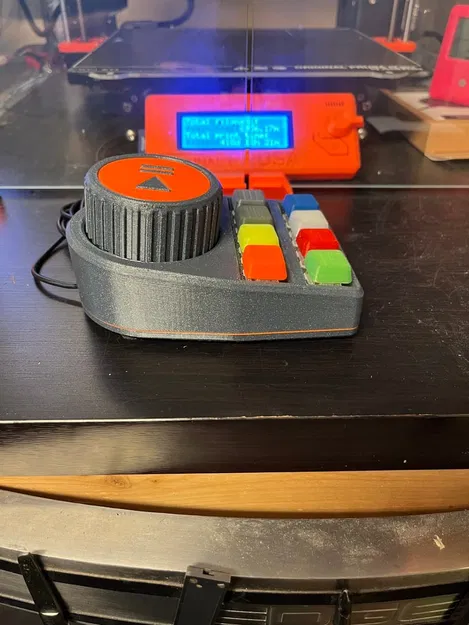

Dự án này được phát triển cho các bảng vi mô Arduino và nó hoạt động như một bàn phím macro với bộ mã hóa quay. Tám khóa Cherry MX cơ học có thể được gán các chức năng khác nhau (viết văn bản, kết hợp và trình tự của các mã chính, đa phương tiện và chức năng chuột). Bộ mã hóa quay hỗ trợ Turn, nhấp và nhấp đúp chuột.

Mã được cập nhật 2023-06-07

Các tính năng

Tối đa 4 mã khóa được gửi cùng một lúc

Trình tự tối đa 16 chiều dài của các lệnh khóa riêng biệt

Khóa sửa đổi để thay đổi hành vi mặc định của bộ mã hóa quay

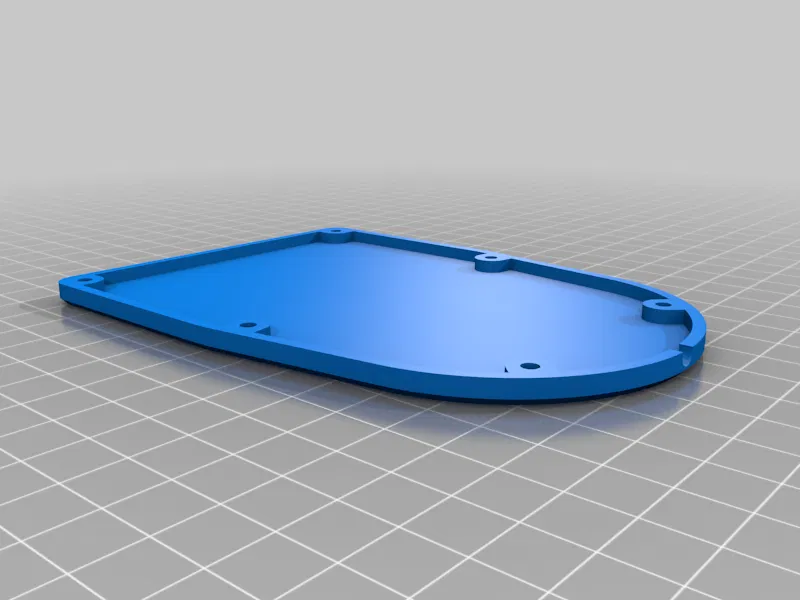

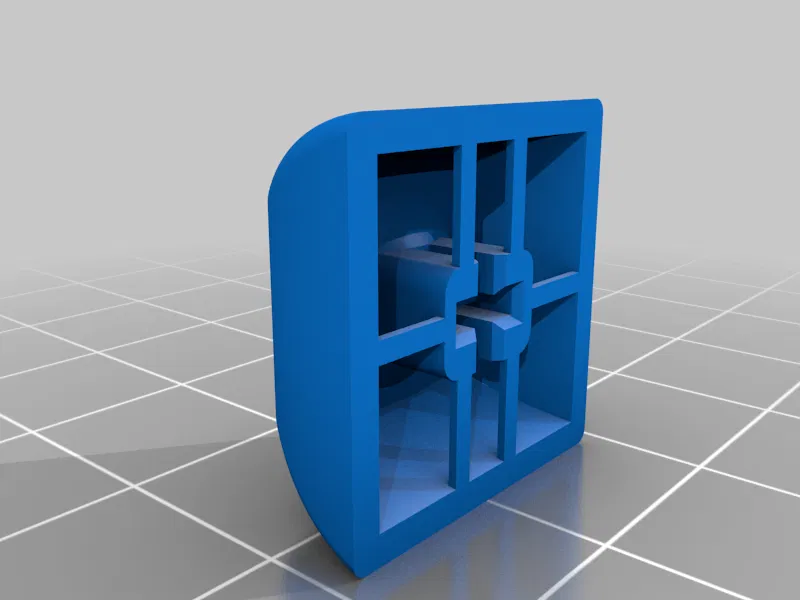

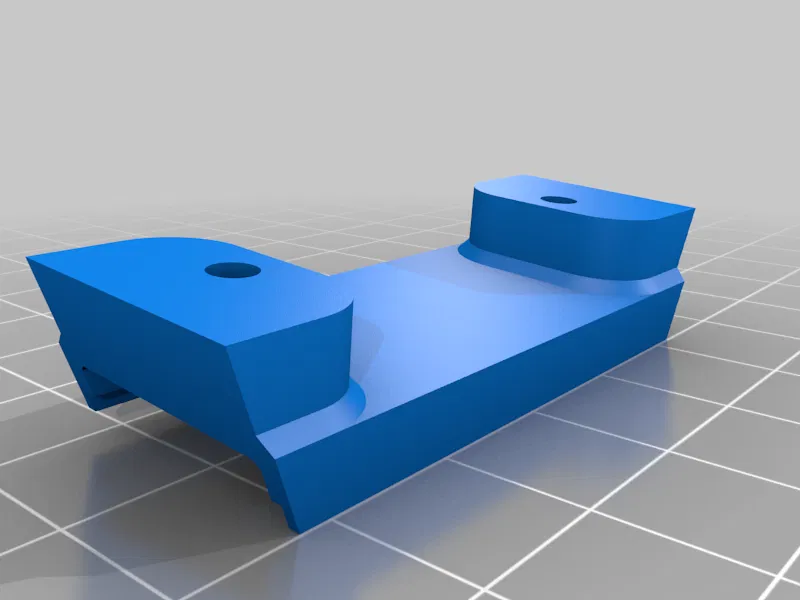

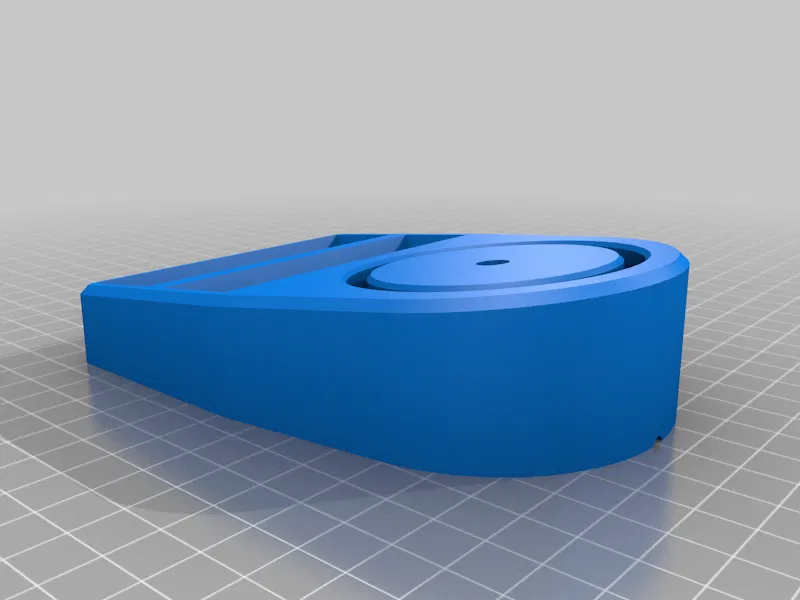

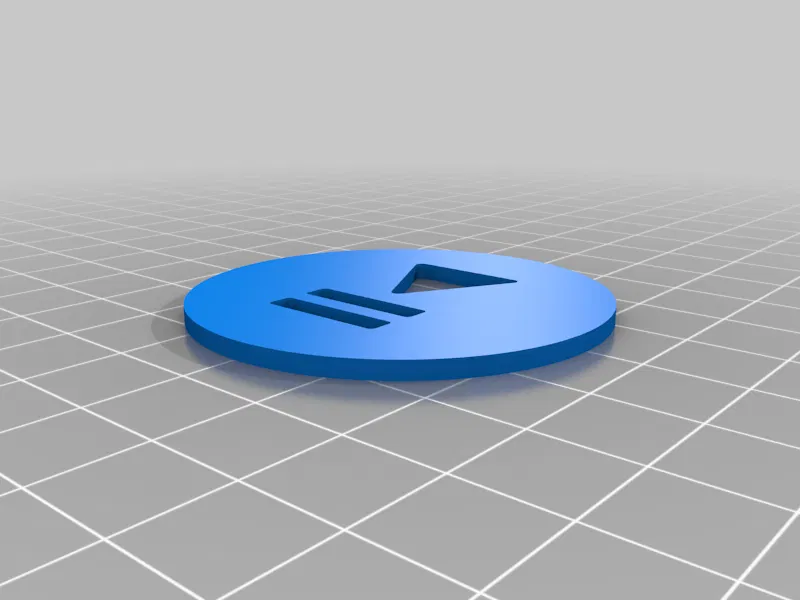

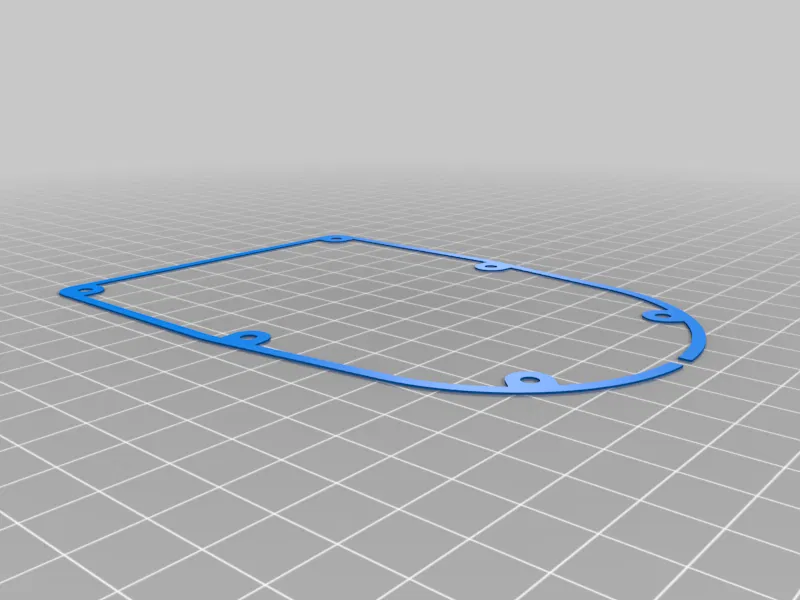

Các tệp STL cho trường hợp

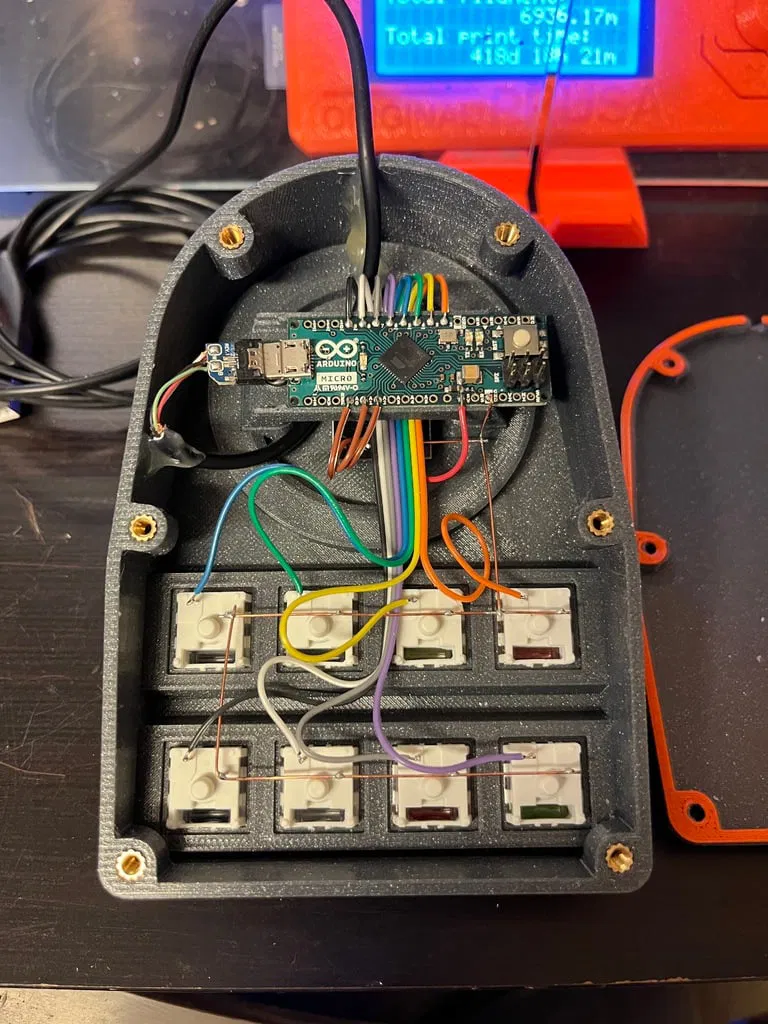

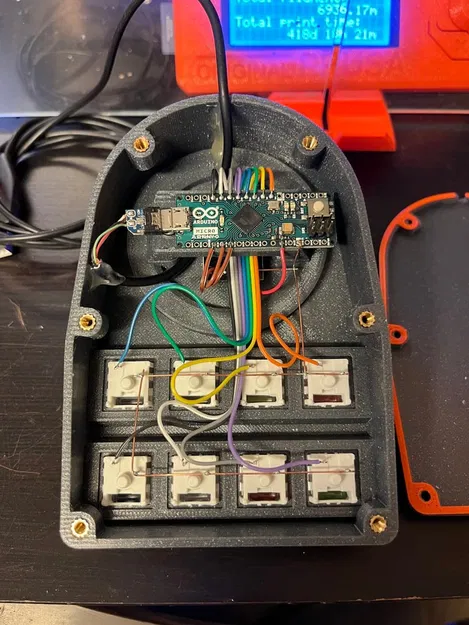

Tất cả các phím được kết nối trực tiếp với GPIO, vì vậy không cần điốt nào

Có thể mô phỏng bàn phím, phím đa phương tiện, chuột và hệ thống

Điều kiện tiên quyết

Phần cứng

8x Cherry MX - Tôi đã sử dụng những cái màu đỏ

1x Cáp Micro USB

1x 5V arduino, tôi đã sử dụng Arduino micro

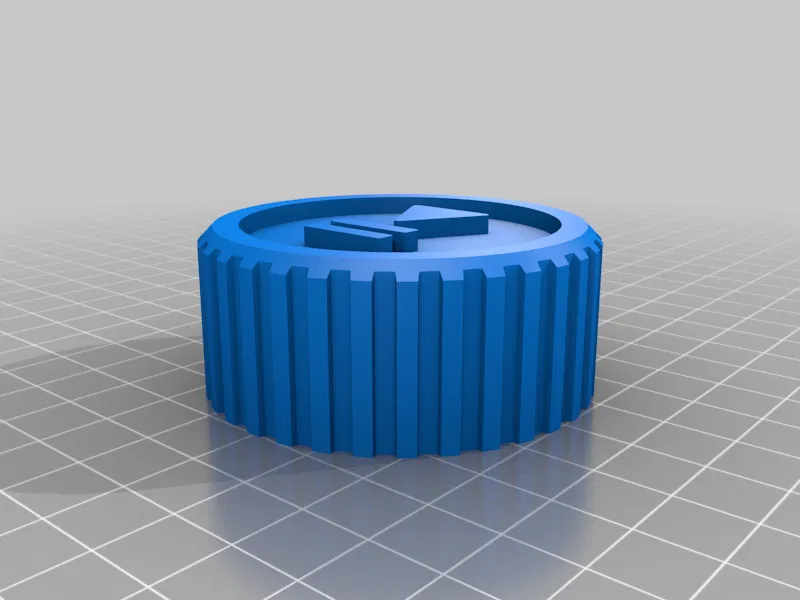

1x Bộ mã hóa quay - Đảm bảo rằng nó có chủ đề để bảo mật nó trên trường hợp

8x M3 Chèn nhiệt, tôi đã sử dụng CNC Kitchen M3x5,7

6x M3x8 Vít cấu hình thấp

2x M3x10 Vít cấu hình thấp

Phần mềm

Dự án đã được kiểm tra với phiên bản sau:

Arduino IDE 2.1.0

Thư viện:

clickencoder - https://github.com/0xpit/encoder

TimerOne 1.1 - https://github.com/paulstoffregen/timerone
